- 声呐

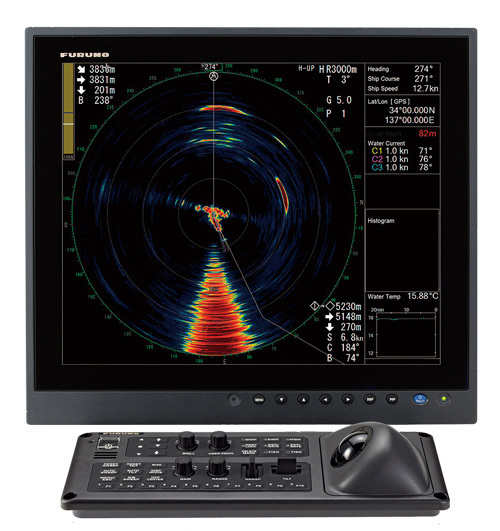

全周彩色扫描声呐
型号 FSV-25 MARK-2
拥有更高级的性能和更惊人的量程
- 渔业、作业船
功能
新功能
- 新增[ 鱼群标记2] 每个标记类型最多可以输入20 个鱼群标记
- 新的控制单元和遥控器，操作快捷方便

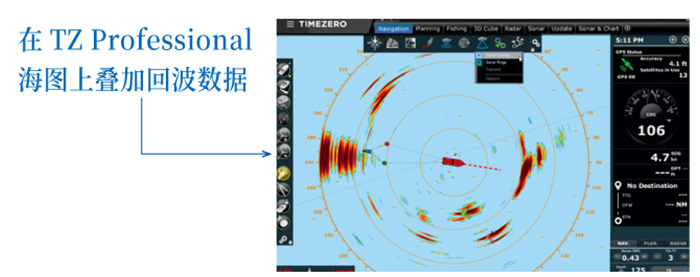

- 回波数据可以导出到TZ Professional 软件
了解更多关于TZ Professional 的信息，请访问
扩大探测距离识别远距离鱼群
由于低频探头元件、信号处理和发射功率的提高，FSV-25 和FSV-25 MARK-2 的探测范围大大提高（约30%）。可以立即发现并追踪几千米外的鱼群。

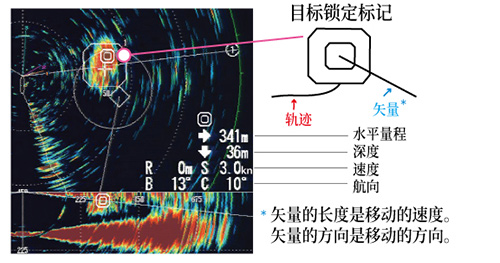

自动锁定目标功能，轻松追踪快速游动的鱼群
FSV-25 MARK-2 将自动锁定鱼群，并显示预估的距离、深度、速度和移动方位。目标锁定也可用于静止位置（需要速度和艏向信息）

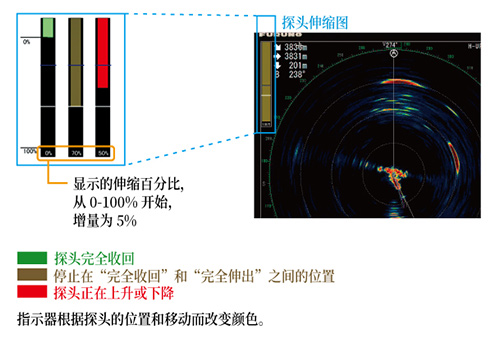

图形化升降单元指示器
通过一个简单的图形界面直接在显示器上查看探头的下降量。立即发现探头是否下降或收回以及下降或收回的程度，帮助您避免事故并提高海上安全性。

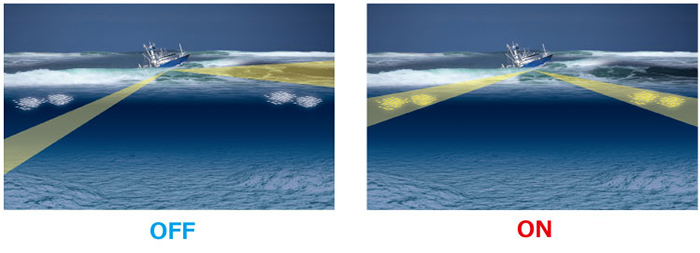

稳定功能实现始终如一的性能
稳定器确保无论探头姿态如何，接收到的回波都是稳定的，从而抵消海上的横摇和纵摇运动。
可用有线遥控器以及子控制单元

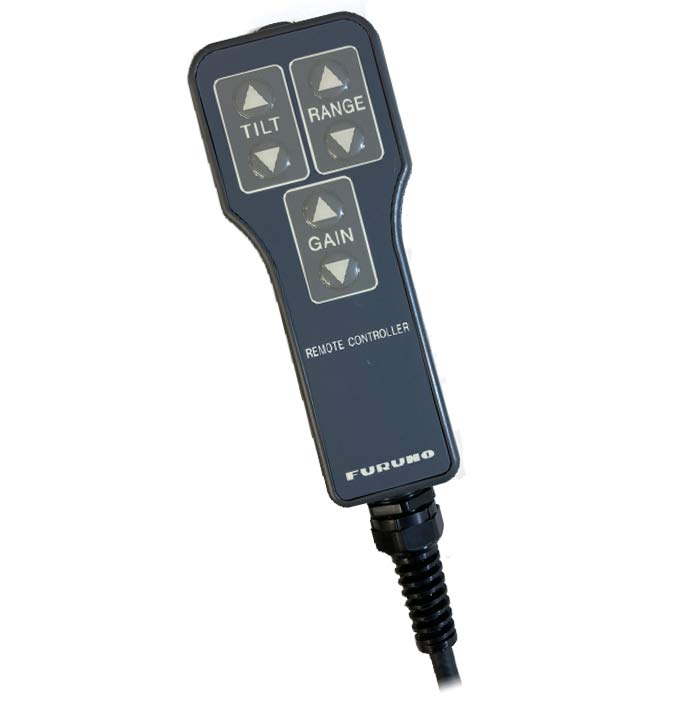

遥控器
型号: FSV-854-MK-2
伸出和收回探头时的停止功能
为了避免与漂流物碰撞，可以将探头降低到所需位置。
回波强度分布直方图
自动过滤器，实现清晰、不间断的性能
高级降噪功能实现清晰的回波
视频案例

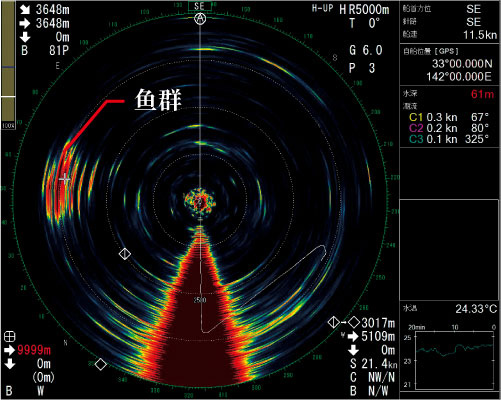

（5000m 量程）轻松发现船只周围远距离的鱼群：在船的左舷可以看到一群诱饵鱼

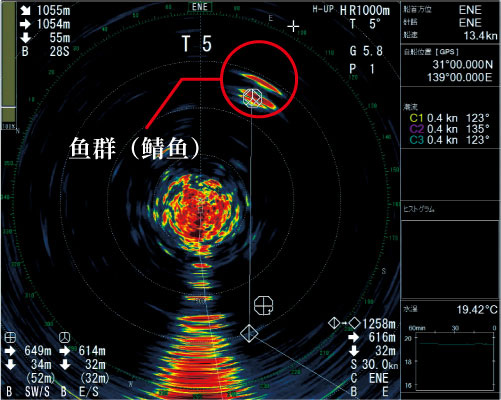

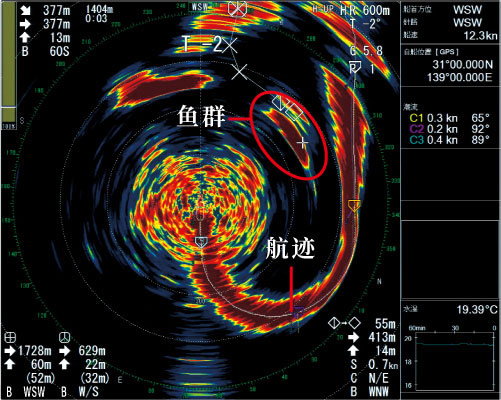

（1000m 量程）轻松发现船只周围远距离的鱼群：目标鱼群在650 米外

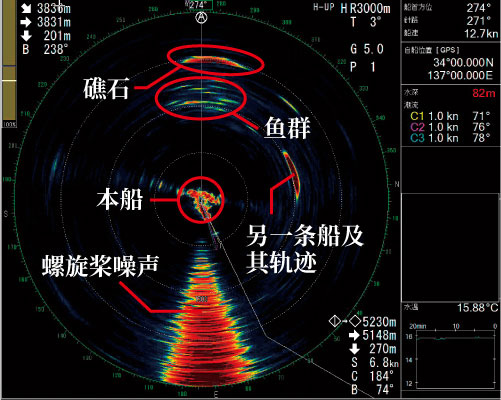

（3000m 量程）远距离探测：前方2000 米处有鱼群。鱼群似乎正在靠近礁石的地方游动

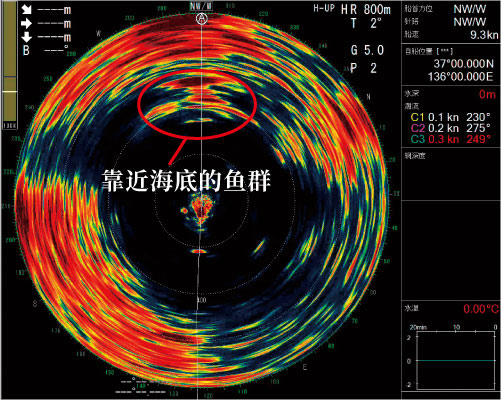

（800m 量程）可以清楚地分辨出靠近海底的鱼群

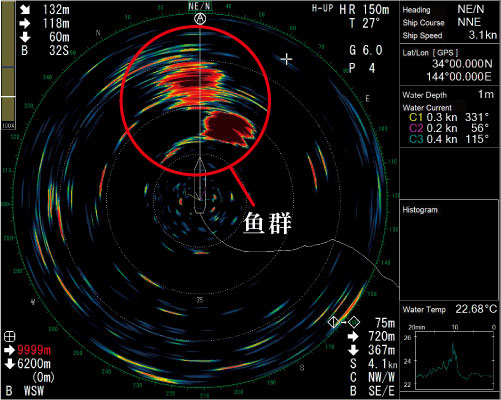

（150m 量程）采用新的信号压缩算法提高分辨率：发现成群的金枪鱼和鲣鱼
（600m 量程）通过观察在网内移动的鱼群来增加捕获量
规格
一般
扫描方法
全数字波束
频率
20 kHz
基本量程
60, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1200, 1600, 2000, 2500, 3000, 3500, 4000, 5000 m
音频搜索
30°, 60°, 90°, 180°, 330°（可选）
听力输出
音频终端（需要带放大器的扬声器）
显示单元
显示单元
SXGA（1280×1024）
UXGA（1600×1200）
WUXGA（1920×1200）
显示彩色
32 种颜色（声呐图像），6 种颜色（标记）
方向
艏向向上，北向上*, 航向向上* 和 真运动*
* 需要外部传感器
显示模式
水平，水平组合，垂直1 组合，垂直2 组合
附加功能
自定义模式，干扰抑制，回波平均，噪声限制，信号电平，自动倾斜，自动目标追踪（目标锁定），鱼群报警，AGC，混响抑制，噪声抑制，探头停止位置控制，过电压报警，探头未收回报警
供电
处理单元
12-24 VDC: 10-5A
电源单元
100/110/115/220/230 VAC: 14 A 最大, 单相, 50/60
升降单元
200 – 220 VAC: 16 A 最大, 3 相, 50/60 Hz
整流器
100/110/115/220/230 VAC: 14 A 最大, 单相, 50/60
环境条件
周围温度
处理单元: 0℃ 至 +45℃
探头: -5℃ 至 +35℃
控制单元: -15℃ 至 +55℃
其他: 0℃ 至 +50℃
相对湿度
在 +40℃ 最大 93%
防水等級
控制单元: IP22（面板），IP20（底座）
处理单元，接口单元、遥控器: IPX0
探头单元、电源单元，接线盒: IPX2
升降单元: IPX2
收发单元: IPX8
设备列表
标准
控制单元: FSV-8501-MK2
1
接线盒: FSV-2550-MK2
1
电源单元: FSV-252/252A
1
升降单元: FSV-253-MK2
1
处理单元: FSV-2503-MK2
1
收发单元: FSV-251-MK2
1
安装材料
1
备件
1
选用
子控制单元: FSV-853
整流器
遥控器
伸缩罐
附件组件
连接法兰
固定材料
嵌入式组件
控制箱扩展箱
8 芯电缆
电缆
安装材料: 网线20, 30, 40 m
接线盒

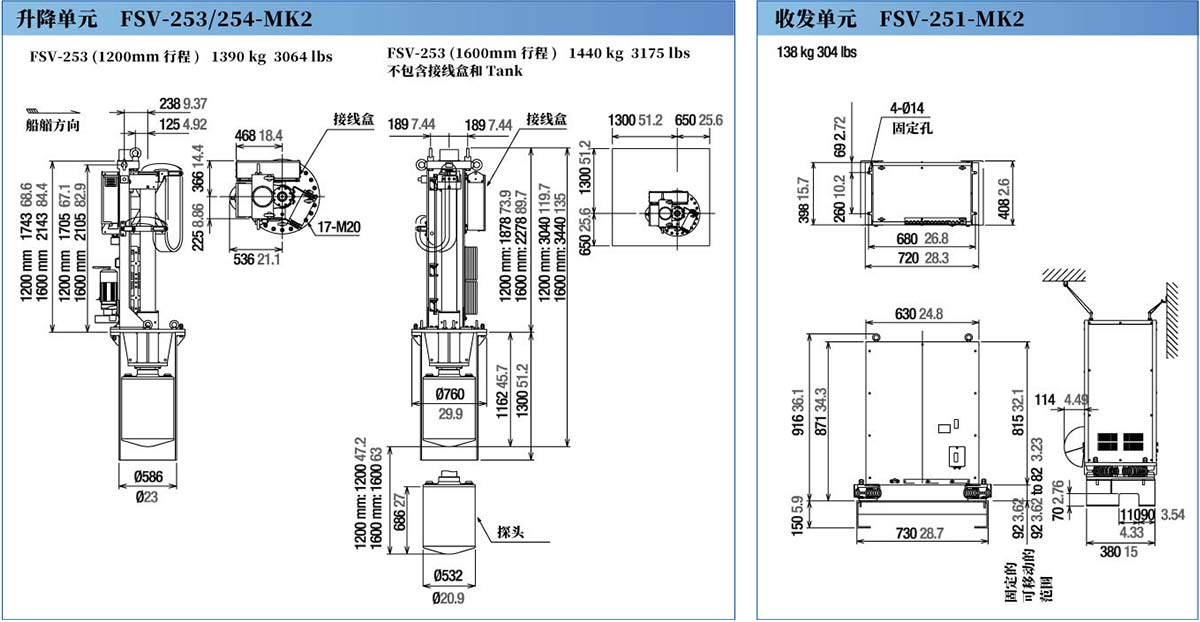

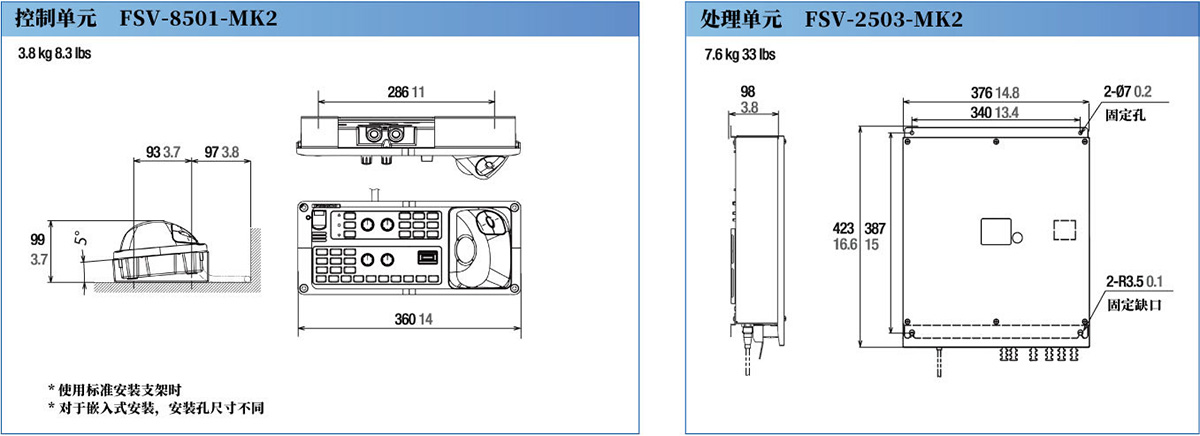

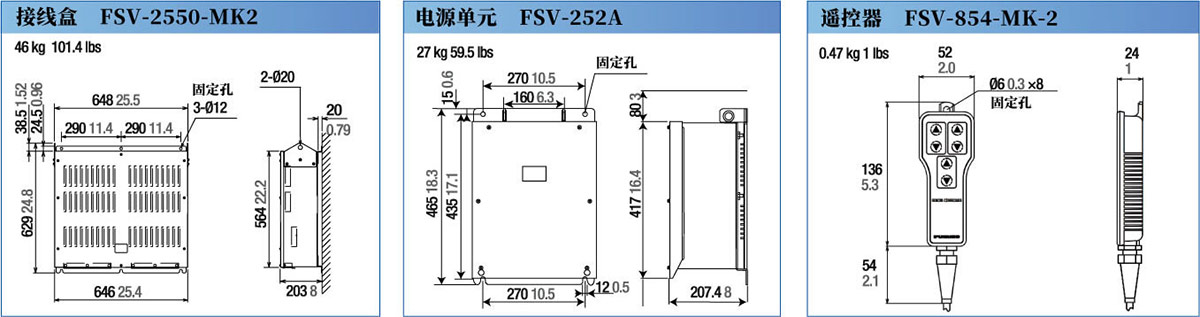

外寸图

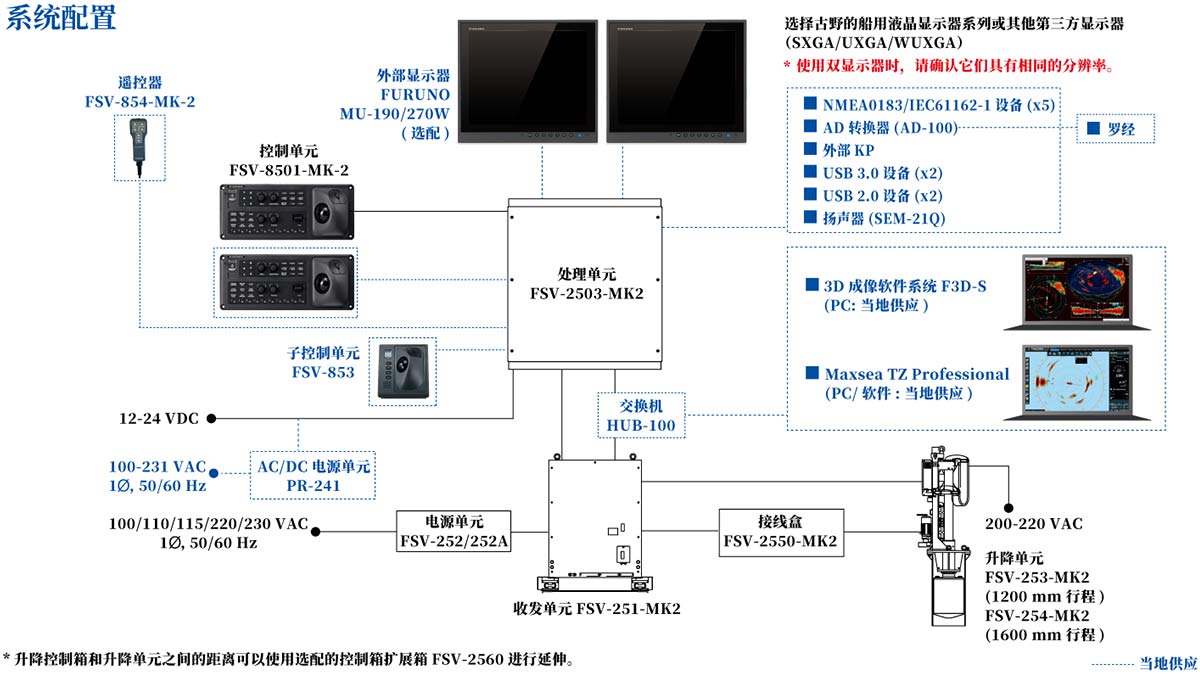

连接图
下载中心
联系方式
详情请咨询当地经销商
- 规格如有更改,恕不另行通知。
