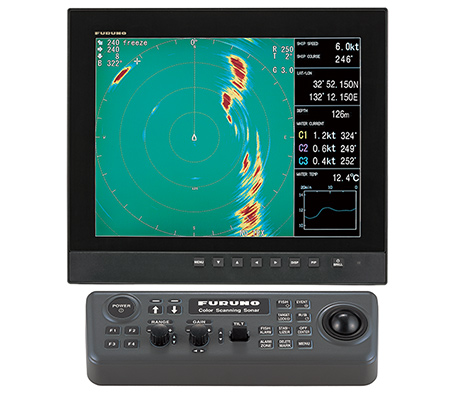

全方位 多波束 彩色扫描声纳仪
型号 CSH-5L MARK-2
款高性价比的全方位多波束扫描声纳仪
它能迅速探测并显示散鱼，鱼群和水下的多变情况。将在本船周围360度全方位内的鱼群分布和海床情况显示于16色的液晶显示器上。
- 渔业、作业船
功能
全向扫描声纳即刻搜寻显示水下鱼群
鲜艳的16色图像有助于识别海底结构以及鱼群的密度和分布

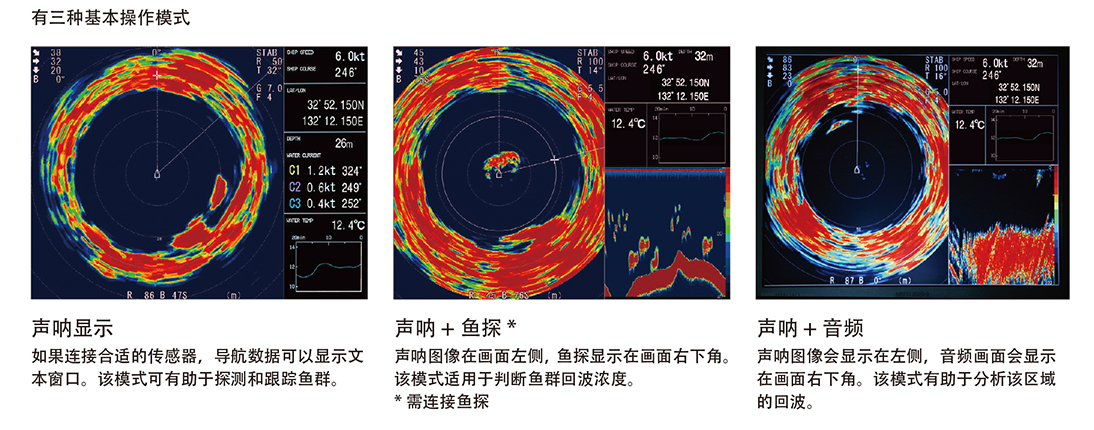

全屏显示鱼群和导航信息*
- 需相应传感器
四个用户自定义键，可根据鱼群情况或特殊要求设定方便快速操作
大功率的发射确保了在任何情况下操作的可靠性
可选用户操作模式

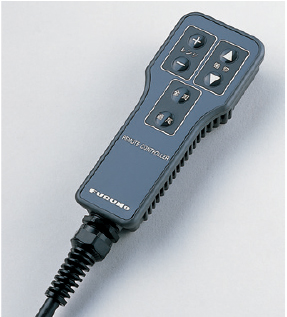

该选配的远程控制器可控制倾角、量程和增益。
工作频率55 或 68 kHz的探头可选
规格
一般
频率
55 kHz 或 68 kHz
基本量程
50, 85, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 800, 1000, 1200, 1600 m
显示单元
显示单元
15" 彩色 LCD MU-152HD 或个人电脑显示器
像素值
XGA (1024 x 768)
显示彩色
16 色表示回波强度, 标记：1 色
供电
处理单元
100-240 VAC：4.0-2.0 A单相, 50-60 Hz
环境条件
周围温度
0℃ 至 + 55℃
防水等級
IPX2 (无处理单元接头面板)
其他
重量
显示单元：9.1 kg (MU-152HD选配)
控制单元：3.5 kg
处理单元：3.4 kg
收发器单元：20 kg
前置放大单元：6.5 kg
船体单元：70 kg (冲程：400 mm), 75 kg (冲程：600 mm)
下载中心
| 姓名 | 最后更新 |
|---|---|
| 2022年07月05日 |
联系方式
详情请咨询当地经销商
- 规格如有更改,恕不另行通知。
