GPS/GNSSアンテナ

GPSアンテナ(タイミング用) 型式 GPA-017

GPS・Galileo・QZSSのL1(1575.42MHz)を受信
厳しい天候に対応し屋外設置用に最適

GPAシリーズは、建造物への設置を想定したタイミング・時刻同期用のGNSSアンテナです。
GPA-017は雨や風、日光、温度変化など過酷な屋外環境に耐えるよう設計された、小型で軽量なパッケージです。

タイミング市場

特長

  • 標準的なGPSアンテナ

  • TNCコネクタでの接続

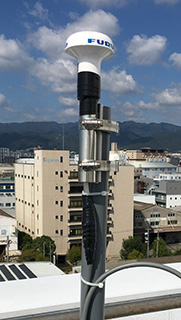

  • 建造物にしっかり固定する取付補助具(オプション)

    GNSSアンテナを正しく取付けることで、GNSS受信機が本来の性能を発揮し、受信不良を防ぐことにもつながります。
    本アンテナに適した取付補助具はこちら

    アンテナ取付補助具(CP20-01111)

  • GNSS受信機を雷サージから保護する同軸アレスタ(オプション)

    インフラなど、運用を止めることが許されない環境には同軸アレスタをお使いください。
    直撃雷サージ・誘導雷サージに対応し、適切な接地を施すことで最高の雷サージ保護性能を発揮します。

    同軸アレスタ(TVA-03C/TVA-03V)

    技術資料「サージ保護デバイスの設置方法と試験結果」とあわせてご覧ください。
    【概要】直撃雷用(型式:TVA-03C)と誘導雷用(型式:TVA-03V)を例に、その設置方法と、雷インパルス試験の結果をご紹介

    ダウンロードフォーム

  • GPS/GNSSアンテナ比較表

    型式 用途 受信衛星 備考
    GPS
    (L1バンド)
    GLONASS
    (G1バンド)
    AU-217 固定局向け
    (タイミング用)
    ノイズフィルタ内蔵。
    高いノイズ耐性と、IP67の耐環境性能
    GPA-014 降雪エリアでも使用可能な耐環境性能
    GPA-017 コストパフォーマンスに優れた標準GPSアンテナ
    AU-18 移動体向け 用途別に複数種類のコネクタをラインナップ
    AU-15

仕様

全般

周波数帯域
1575.42MHz ± 1.023MHz
偏波
右旋円偏波
アンテナ部利得
2.0dBi 以上(仰角90 度)
-4.0dBi 以上(仰角10 度)
出力インピーダンス
50 Ω
プリアンプ利得
27.5±5.5dB
雑音指数
1.6dB 以下
VSWR
2.0 以下
供給電圧
DC 4 ~ 5.5V
消費電流
25mA 以下
動作温度
-25 ~ +70℃
保存温度
-35 ~ +75℃
動作湿度
95%RH 以下
コネクタ形式
TNC-J
備考
標準用
質量
約120g

外寸図

見積り依頼

こちらの見積り依頼フォームにご記入ください。


※本フォームは、タイミング・時刻同期用のGNSS製品(受信機・アンテナ)専用フォームです。

見積り依頼フォーム

オンライン購入

本製品は、電子部品商社の岡本無線電機株式会社が運営する通販サイト「E-JUNCTION」からもご購入いただけます。
同サイトではGNSS受信機やGNSSアンテナ、各種評価キットなどを取り扱っております。


お支払い方法(詳細はE-JUNCTIONサイトをご確認ください)

  • 商品代引
  • 銀行振込
  • 掛け取引(法人様のみ)

E-JUNCTION

正規代理店が運営するE-JUNCTIONのサービス・サポート資料はこちら(PDF)

アンテナ設置ガイド

GNSSアンテナ設置時に必要な3つのポイント

GNSSアンテナを設置する際には、GNSS受信機のアンテナ仕様を満たすよう、同軸ケーブルやアンプなどの部材を選定します。
また、受信機~アンテナ間の電波遅延を考慮する必要もあります。
本資料では、GNSS受信機メーカーの視点で、必要項目の計算方法を具体例と共にご説明しています。

  • 総合利得
  • 総合NF
  • 同軸ケーブルによる電波遅延

GNSS受信機を初めて使われる方には特に参考となります。
複雑な計算式につき、資料ダウンロード特典として「総合利得」「総合NF」計算Excelも準備しました。
フォーム入力で資料・計算Excelともにダウンロードいただけます。

ダウンロードフォーム

ドキュメント、ソフトウェア

・GPS/GNSS受信機、アンテナ、アクセサリのドキュメント(仕様書など)
・ソフトウェア(モニタソフト、ドライバ)
を掲載。


GPA-017の関連資料

  • GNSSアンテナ設置手順書
  • GNSSアンテナ設置ガイド
  • 同軸アレスタ機器仕様書
  • サージ保護デバイスの設置方法と試験結果

ダウンロードページへ

カタログほか

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
