特長
- 二重偏波
-

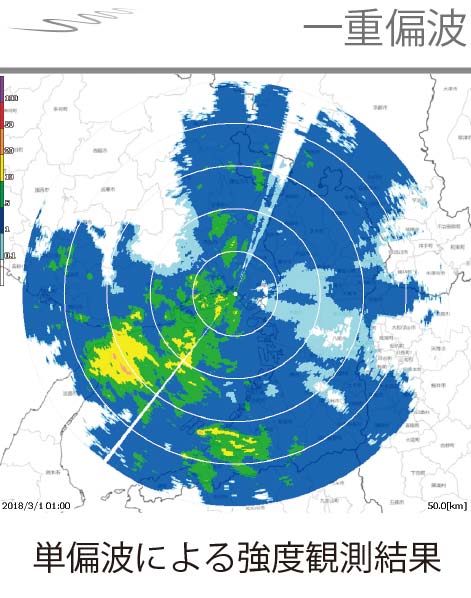

高解像度の雨観測と正確な測定

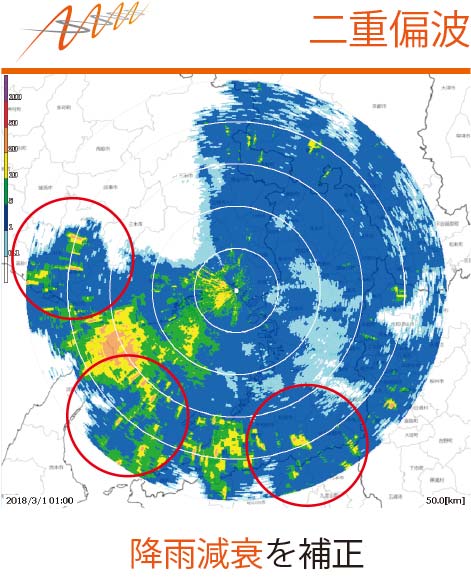

マルチパラメータを活用して豪雨による減衰を補正し、欠測を最小化
-

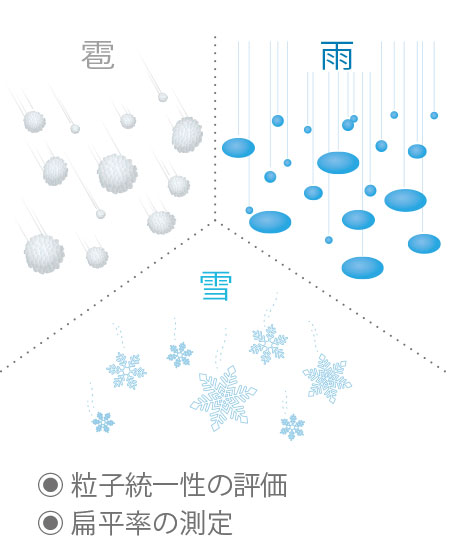

粒子判別（オプション）
反射強度比や位相差など、WR2120が提供するマルチパラメータによって粒子性状を評価、 雪・雹・雨を判別
- 簡単かつ柔軟な設置
-
- 小型、軽量（ ø1 m, 65 kg）
- クレーンなどの重機を使わない設置が可能
- 家庭用電源で動作
- 運用コストの削減
-
- 固体化
-送信部に固体素子を採用
信頼性の向上、メンテナンス頻度低減、長寿命化
-低消費電力設計
- 固体化
- 高精度かつ多彩な観測が可能
-
- 降水粒子の粒径および種別（雨雪）を判別するための二重偏波情報（Zdr、Kdp、ρhv)を出力
- 3次元スキャンにより積乱雲の鉛直構造を解析
- 多様なデータ形式に対応
-
Baron Lynx、Vaisala IRIS Focusなど
- 炭素繊維強化プラスチック製主反射鏡（アンテナ）
-
- アンテナを軽量化
- 衝撃や振動による損傷、機械駆動部の負荷を軽減
仕様
| 偏波方式 | 二重偏波（水平、垂直） 同時送受信（STAR） |
|---|---|
| 周波数 | 9.4 GHz帯 |
| パルス幅 | 0.5-50 μs |
| パルス繰返し周波数（PRF） | ～ 2000 Hz |
| 送信電力 | 100 W （水平ビームと垂直ビーム） |
| 空中線指向角 | 2.7 度 （水平ビームと垂直ビーム） |
| 空中線利得 | ≧ 33.0 dBi |
| 仰角走査範囲 | -2 ～ 182 度（可変） |
| 水平走査範囲 | 360 度 （連続） |
| アンテナ回転数 | 0.5 ～ 10 rpm （可変） |
| 最大観測距離 | 70 km |
| 観測機能 | PPI、ボリュームスキャン、セクターPPI、セクターRHI |
| 出力データ | レーダー反射因子 Zh [dBZ]、 ドップラ速度 V [m/s]、ドップラ速度幅 W [m/s]、 偏波間位相差 φ dp [deg]、伝搬伝搬位相差変化率 Kdp [deg/km]、 偏波間相関係数 ρhv、レーダー反射因子差 ZDR [dB]、 降雨強度 R [mm/h] |
| ドップラ速度 | +/-64 m/s |
| 対応データ形式 | Binary, CSV, JPEG, CF/Radial, Opera Odim HDF5, NEXRAD Level 2 |
| 温度範囲 | -10°C ～ +50°C（起動中）、 -25°C ～ +50°C （稼働中） |
| 湿度範囲 | 最大 93%RH （結露なき事） |
| 耐風速（レドーム） | 90 m/s |
| 入力電源 | AC 100-240 V単相、 50/60 Hz |
| 消費電力 | 650 W以下、 470 W （Typ） |
| 感度・反射率 | Typ. 22 dBZ@50 km @Q0N 50 μs 2 MHz (SNR = 4 dB) |
| 送信部タイプ | 固体化 |

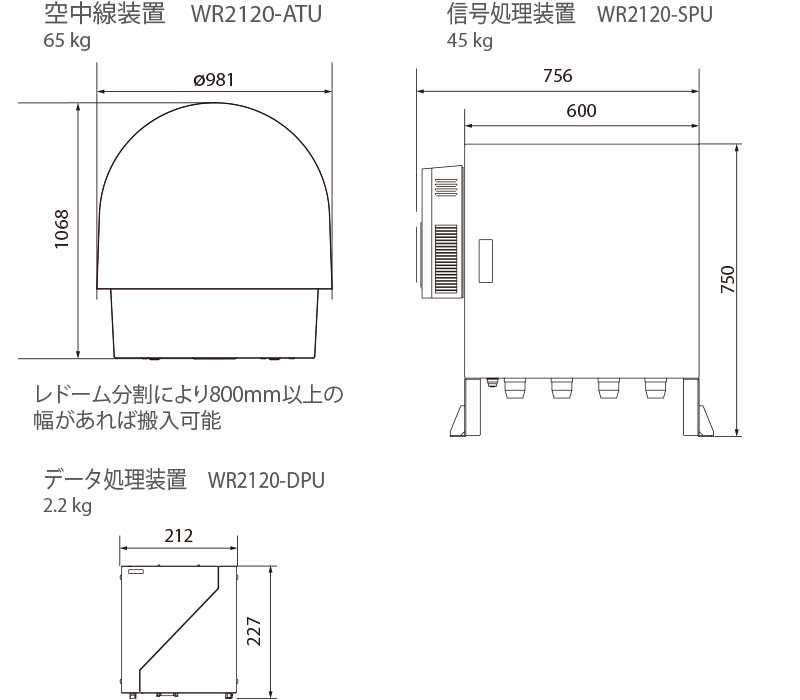

図面

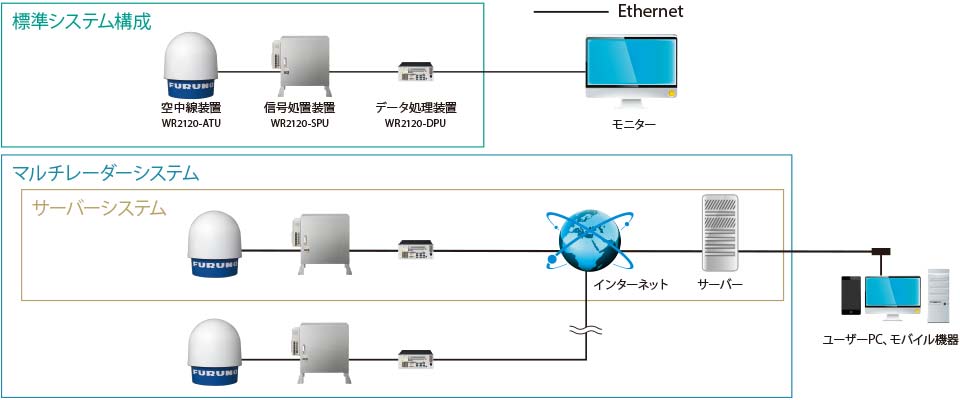

システム構成
