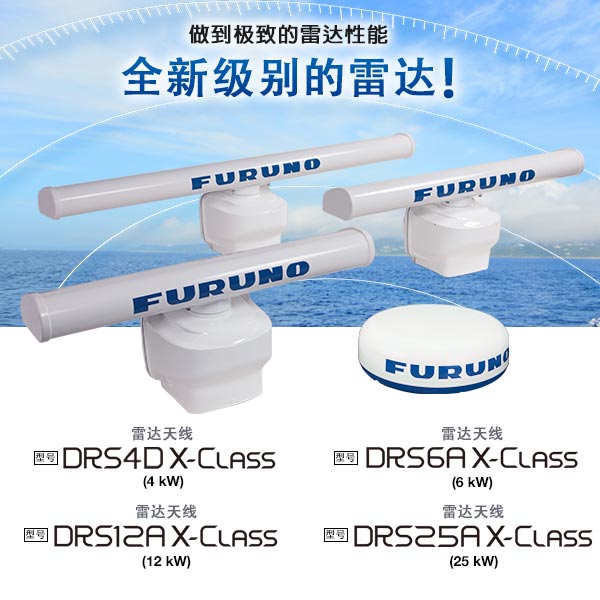

极度的雷达性能 全新级别的雷达!雷达天线 DRS X-Class 系列(DRS4D X-Class, DRS6A X-Class, DRS12A X-Class, DRS25A X-Class)


兼容TZtouch/TZtouch2

DRS X-Class 系列突破了传统雷达技术的极限,标志着FURUNO 的⼜⼀次飞跃。在短距离探测,长距离探测等⼏乎所有⽅⾯都得到了改进和升级。 DRS6A X-Class更是利⽤了货船雷达的技术,提供令⼈惊叹的性能及可靠性。NavNet TZtouch 2、NavNet TZtouch 上的新“探鸟模式”可为渔⺠提供令⼈难以置信的鸟类探测性能。

特点

  • 增强的短距离和远距离⽬标探测
  • 最⼩探测范围,⼤约20m
  • 快速目标捕捉(Fast Target Tracking™)、多达30 个目标
  • 即时⽬标⽮量通过快速⽬标捕捉,以显⽰航向和速度信息
  • 探鸟模式,通过追踪鸟类,寻找最佳渔场
  • 更易识别移动目标(船只和鸟群)显示的目标尾迹
  • 天线尺⼨3.5 英尺、4 英尺或6 英尺

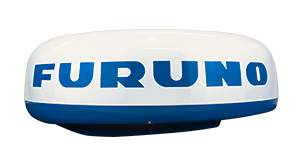

  • 除了 DRS6A X-Class (4.9kW)、DRS12A X-Class (12kW)、DRS25A X-Class (25kW) 之外,还增加了天线罩型 DRS4D X-Class
  • 全新基座⽐旧款DRS轻便20%,更新为低噪⾳马达
  • 无需PSU单元,安装简易

改良的长距离和短距离探测性能

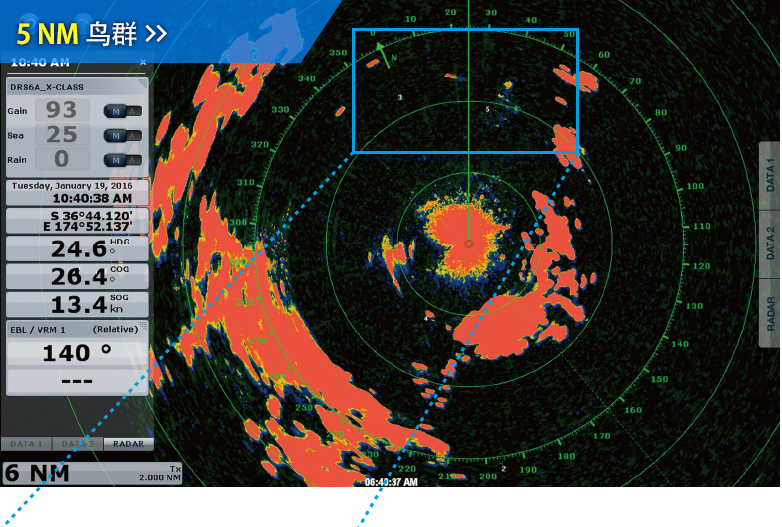

5NM鸟群

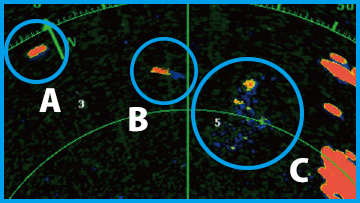

A 静态船只 B 移动船只 C 鸟群

距离鸟的回波为5海⾥,回波可以与附近移动中的船只明显区分开。不同于呈现任意移动的鸟类回波,船只显⽰出笔直⽽清晰的回波轨迹。

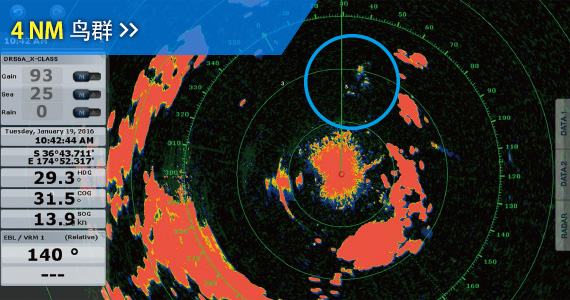

  • 4NM鸟群

    在4 海里处,鸟的回波非常清晰,与其他目标相比区别明显。

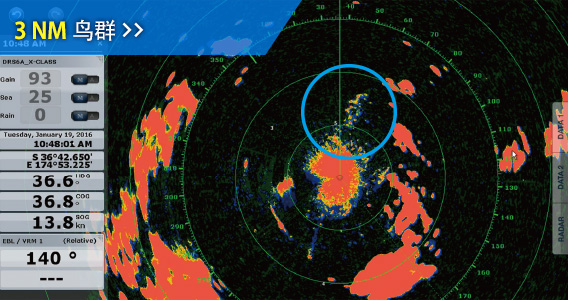

  • 3NM鸟群

    利用回波尾迹,可以辨别个体鸟的飞行情况。

长短量程性能显著提升

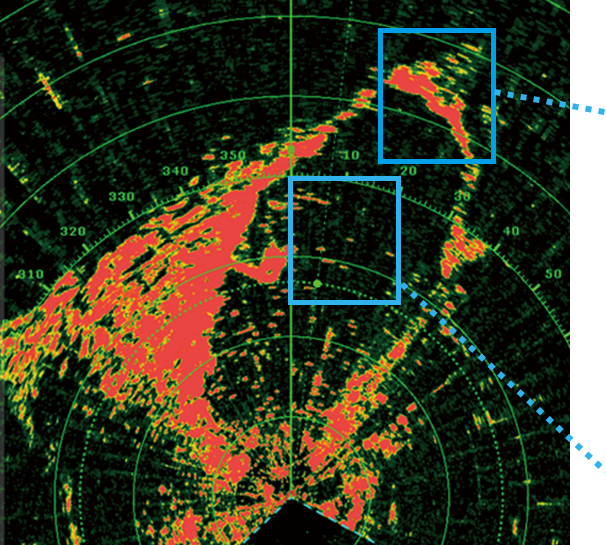

长距离卓越的性能

凭借出色的远距离探测性能,您甚至可以远距离详细发现陆地块。

大阪港湾、日本大阪港湾、日本

DRS6A X-Class

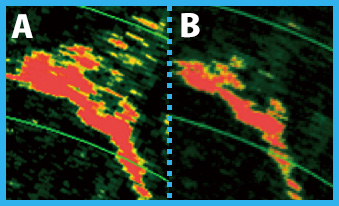

36 NM前方的陆地36 NM前方的陆地

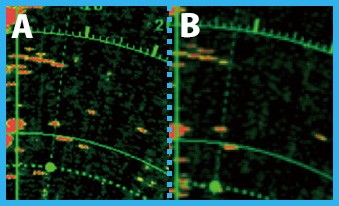

24 NM前方的海面24 NM前方的海面A DRS X-Class系列
B 传统的雷达的回声

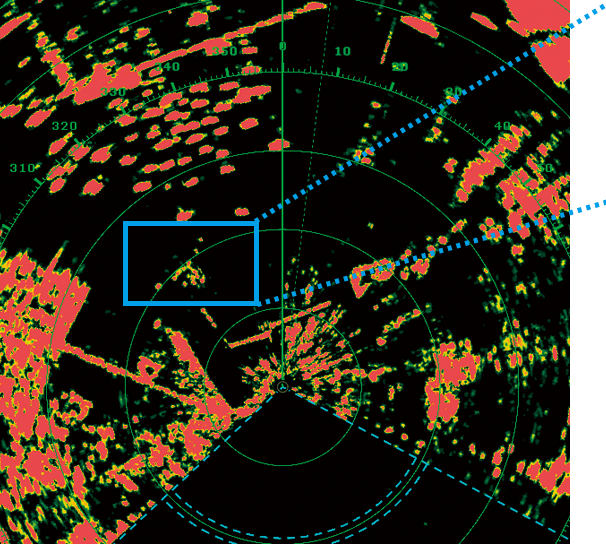

短距离卓越的分离探测

短距离监测可清晰识别各种细微的危险目标

Small sailing dinghies航行小艇

DRS6A X-Class

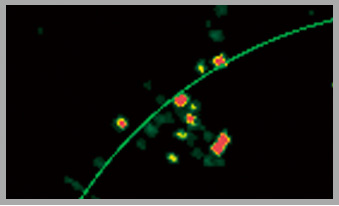

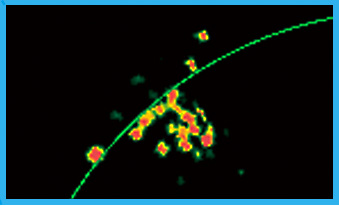

Dinghies at 3 NM航行小艇在3 NM

Conventional Radar echo传统的雷达回声

以上所有画面均使用6kw输出功率

规格


DRS4D X-Class

DRS6A X-Class

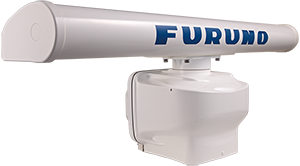

DRS12A X-Class

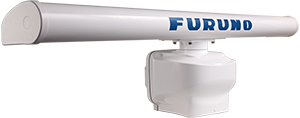

DRS25A X-Class
天线 24英寸圆盘雷达 XN10A : 1016 mm (3'5)
XN12A : 1255 mm (4')
XN13A : 1795 mm (6')
XN12A : 1255 mm (4')
XN13A : 1795 mm (6')
最大输出功率 4 kW 6 kW 12 kW 25 kW
天线转速 24/36/48 rpm 取决于使用量程,或固定24 rpm
波束宽度 水平 4.0° 垂直 25° XN10A : 水平 2.3° 垂直 22°
XN12A : 水平 1.9° 垂直 22°
XN13A : 水平 1.4° 垂直 22°
量程范围 0.0625 至 48 NM 0.0625 至 96 NM
温度 -25°C 至 + 55°C
防水 IP26 IP56
重量 7.2 kg 20 kg (XN10A), 21 kg (XN12A), 23 kg (XN13A) 21 kg (XN12A), 23 kg (XN13A) 22 kg (XN12A), 24 kg (XN13A)
电源 DC12-24 V 24 VDC
2.5-1.3 A 4.0 A 4.5 A 5.6 A

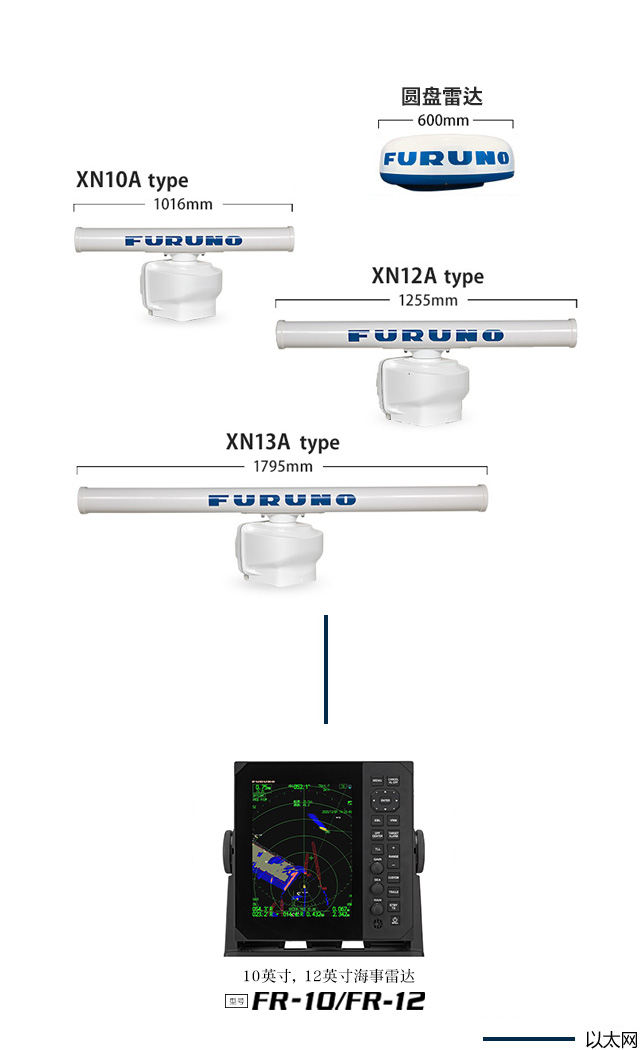

连接产品

无需PSU单元,安装简易

雷达兼容FR-10/12,
获取更多关于FR-10/12产品信息,请点击下方链接

FR-10/12
