15英寸彩色液晶雷达 型号 FR-CR1 NEW

功能

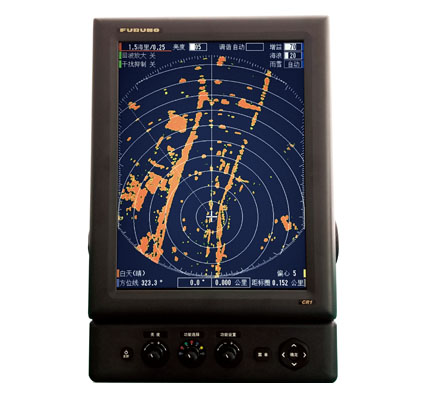

• 专门为中国市场定制的15英寸竖屏显示器

• 目标探测能力更强，无论是远距离还是近距离。

  • 最小的探测距离为大约20米。
  • 天线长度可选，1.2米或者1.8米。
  • 天线转速可选，24转，36转或者48转。
  • 天线单元为全新的齿轮箱基座，比前一代产品轻20%，并升级为低噪音的天线马达。

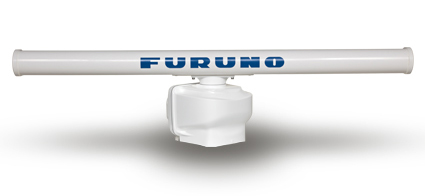

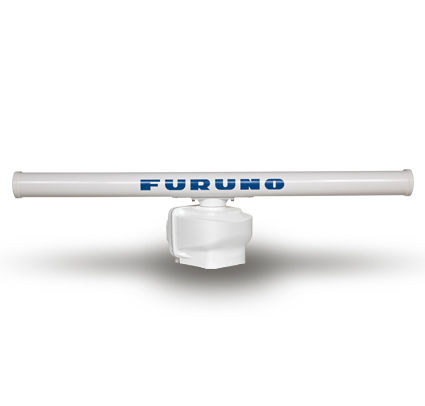

  图: 6英尺(1.8米)天线XN-13A

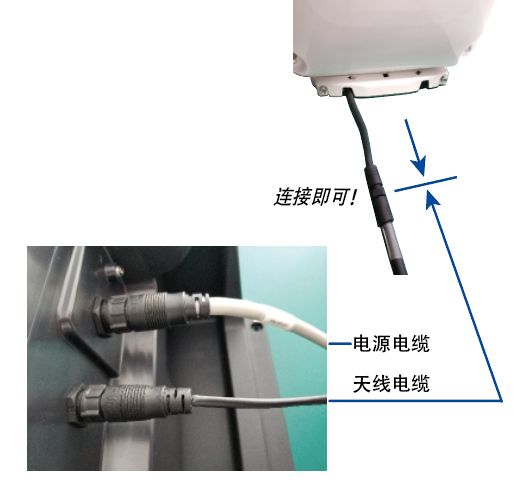

• 非常简易的安装。天线接线只需要对接电缆 接头，无需拆卸螺丝或者打开天线外壳。

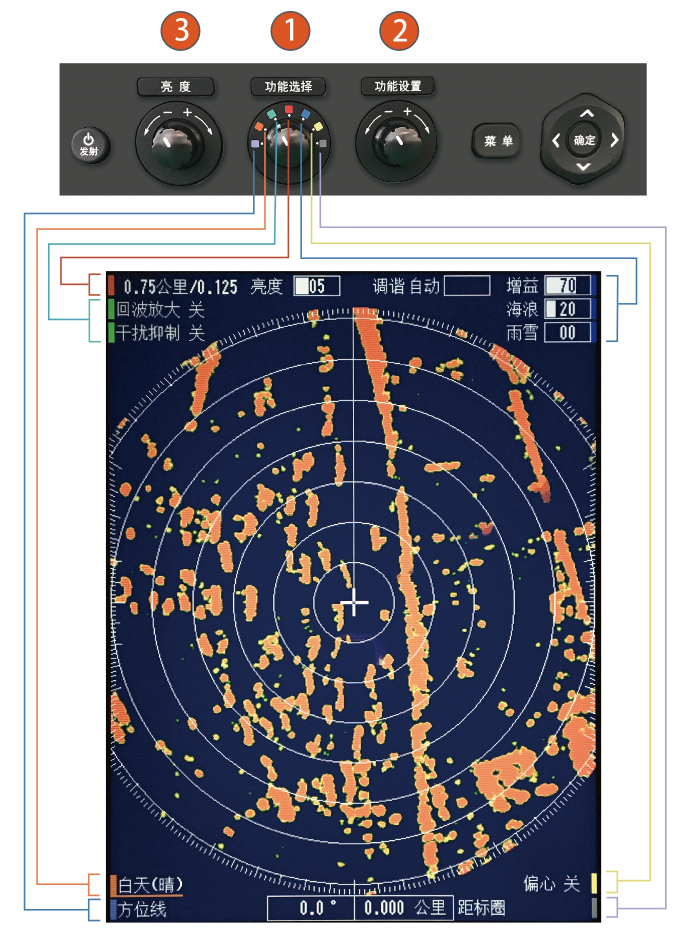

• 古野独有的简易操作单元和功能界面

  用户可以通过功能旋钮选择对应颜色的功能。

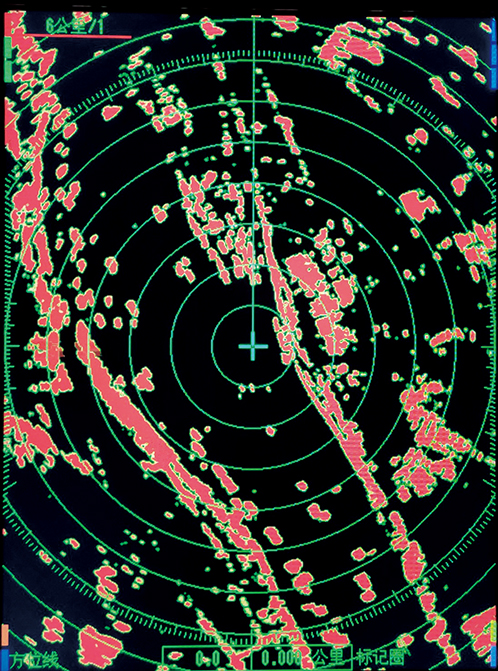

• 全屏回波显示模式

  可以在整个屏幕显示回波图像，并可隐藏界面上的菜单文字。

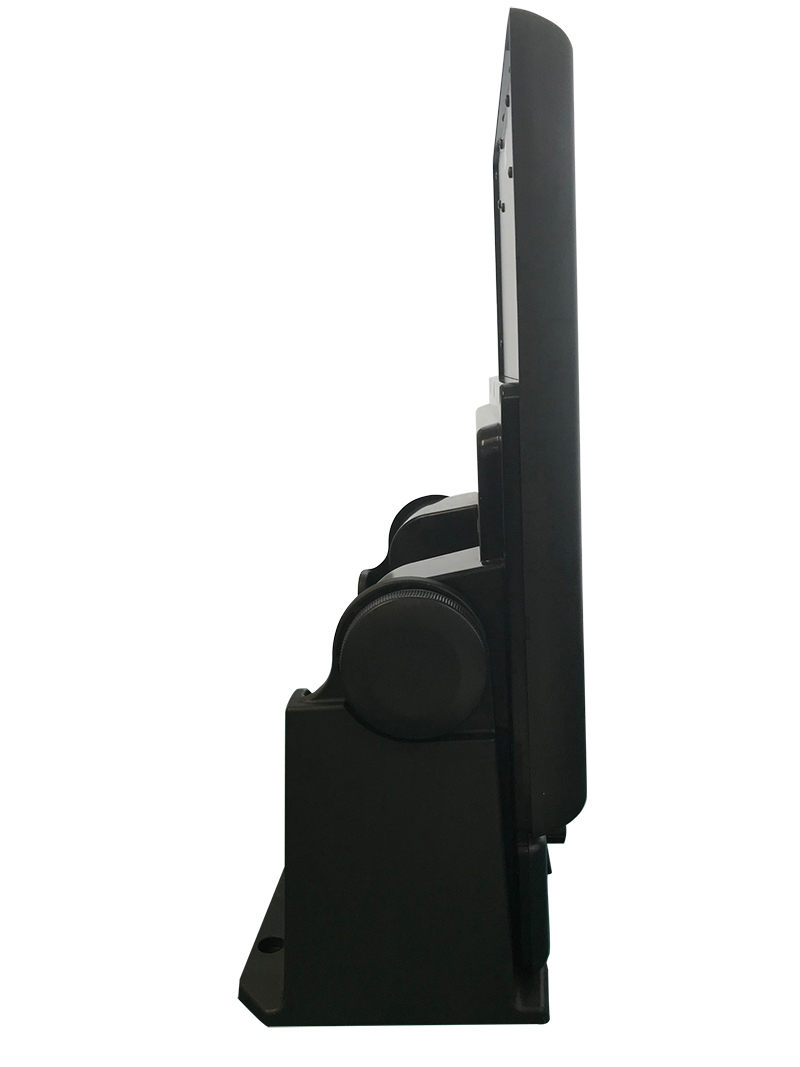

• 超薄显示器单元设计。



• 显示器防水等级：防泼溅（IP25）

规格

天线

输出功率

6 kW

类型

型号 DRS6A X-Class:
横杆天线1255±10 mm (XN12A)
横杆天线1795±10 mm (XN13A)

频率

9410 ± 30 MHz (X波段)

波束宽度 (水平)

XN12A: 1.9°
XN13A: 1.35°

波束宽度 (垂直)

XN12A: 垂直22°
XN13A: 垂直22°

量程范围

1/16, 1/8, 1/4, 1/2, 3/4, 1, 1.5, 2, 3, 4, 6, 8, 12, 16, 24, 36, 48, 64, 72, 96

最小分辨

25 m

转速

24转，36转或者48转(可选)

重量

4英尺横杆式：21 kg
6英尺横杆式：23 kg

显示单元

显示单元

15英寸彩色液晶

显示模式

船首向上

重量

4.8 kg

环境

防水等級

显示单元：IP25
天线单元：IP56

电源

电源

显示单元：12-24 VDC: 0.7-1.35 A
天线单元：24 VDC: 4 A

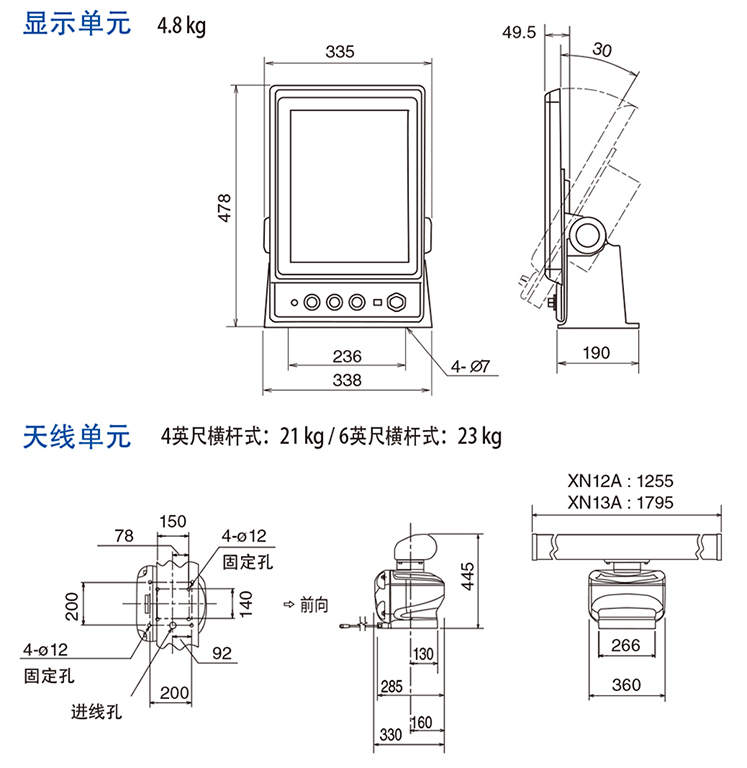

外寸图

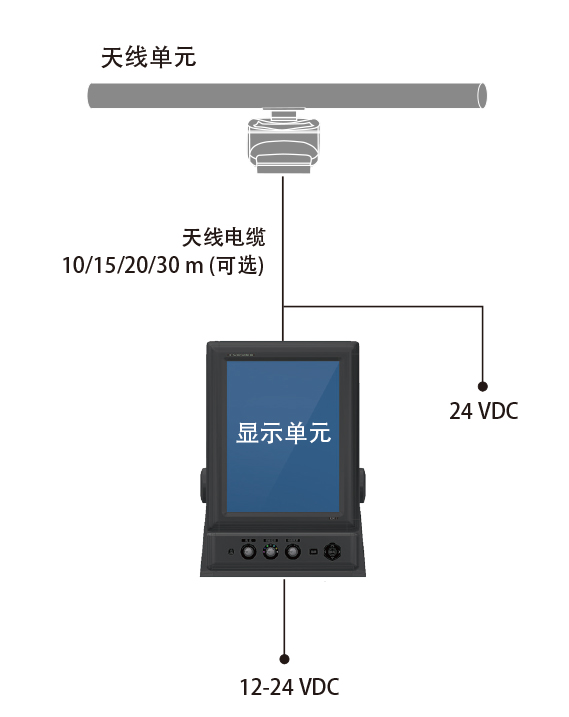

连接图

相关文档

• 型式 FR-CR1 产品目录
  (最後更新: 2019年11月27日)

联系方式

经销商查询 详情请咨询当地经销商

* 规格如有更改,恕不另行通知。
