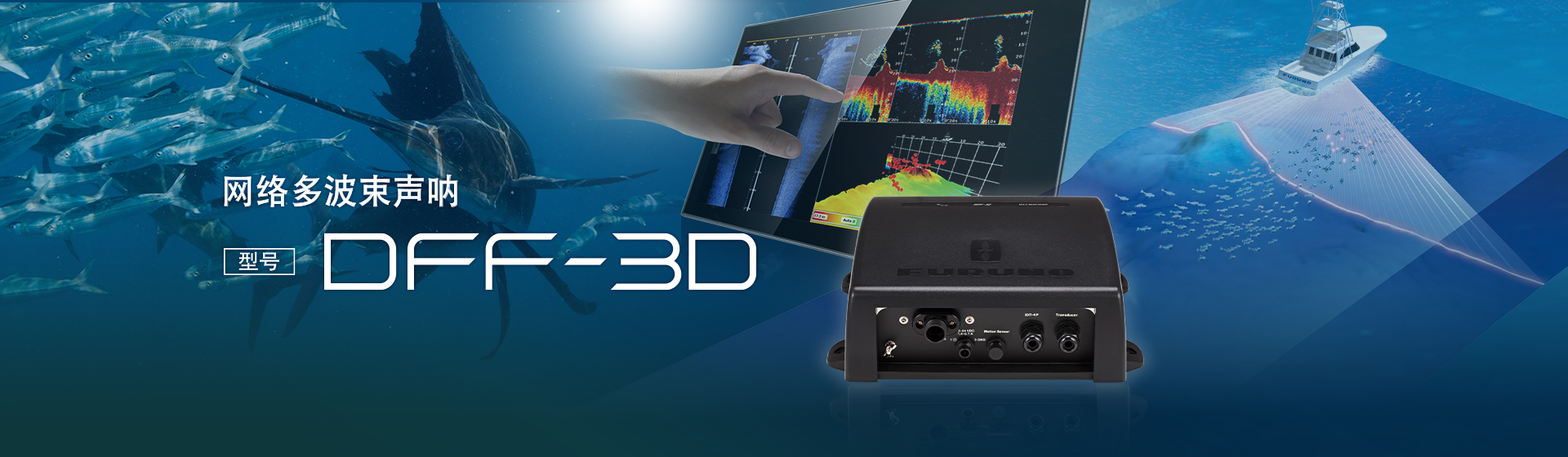

采用全新多波束技术的DFF-3D 是一款创新、有效的鱼群定位和海底轮廓测量工具。
先进的信号处理系统及令人赞叹的紧凑型多波束探头的完美结合，呈现了高精细的图像画面。
介绍视频
主要功能

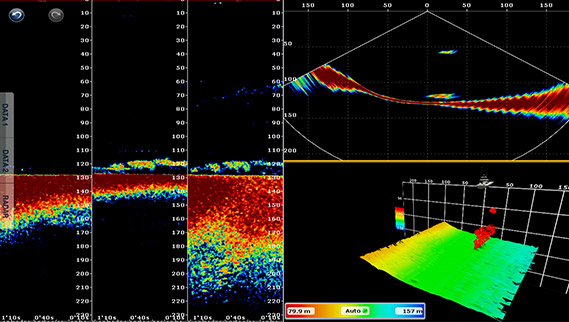

在更深处可发现令人惊叹的清晰画面及鱼群
深度 : 130 m
NavNet系列多功能显示器结合多波束声呐后，从左至右可观察120度范围，并可查看鱼群移动所在的深度和方向，同时实时显示海底状况。
在左右120 度方向内，侧边的量程深度指示条最深可达200 米（超过650 英尺）*
主波束可直接探测船只下方近300 米的水深（超过980 英尺）*
- 取决于海底、水质和安装情况
紧凑型全功能探头

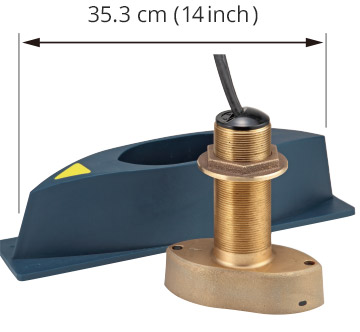

带导流罩的紧凑型探头
紧凑型的探头使得安装更为简便
内置运动传感器（标配）可稳定显示画面，即使在恶劣海况下也可以取清晰稳定的图像
根据用户需求自定义显示画面

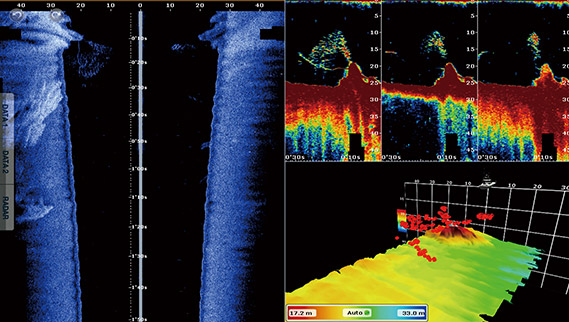

取决于设置状况和偏好，多屏显示模式可选
型号导览
DFF-3D的四种创新性模式给您提供前所未有的全新体验

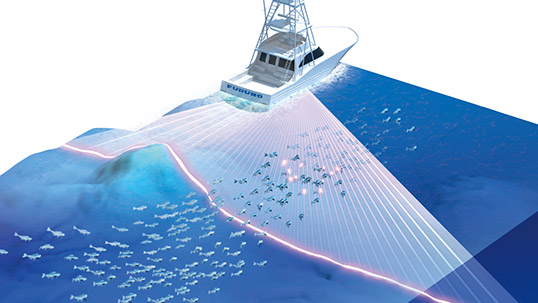

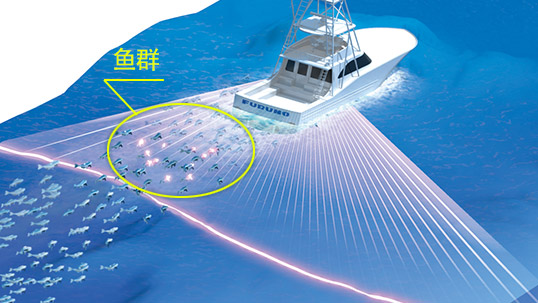

截面显示

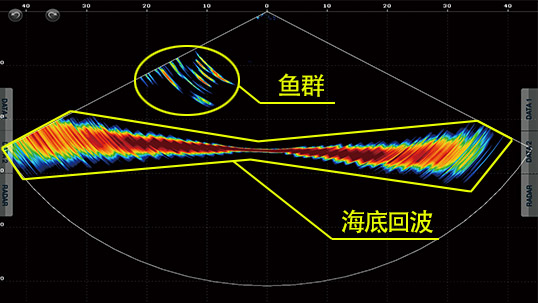

截面显示可在左右120 度方向上实时显示水层回波。该模式有助于及时了解鱼饵分布和水层情况。

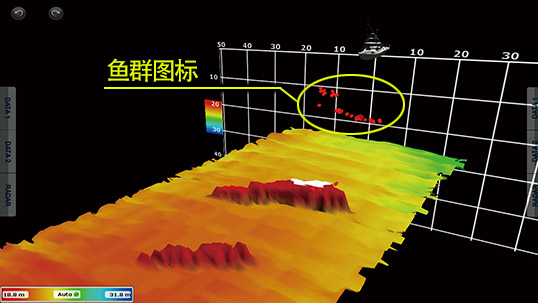

历史深度数据3D 标绘
历史深度数据3D 标绘可展现直观、简洁的3D海底画面，以及相应的鱼群图标。该模式可用于多种环境，如选择一个钓点及获取海底状况。

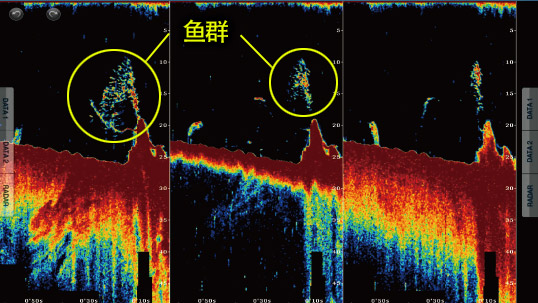

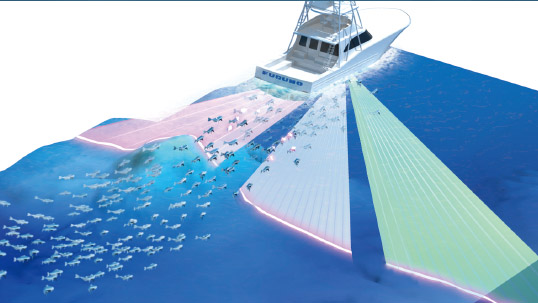

三/ 单波束测深仪
单波束（垂直于船底）或三方向（左中右）鱼探画面同步显示。三波束显示有助于在每个方向上掌握鱼群目标深度和海底情况，同时也可了解鱼群的游动方向。每个波束角度和波束宽度都可选择。

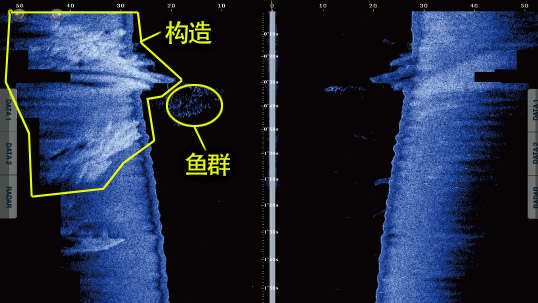

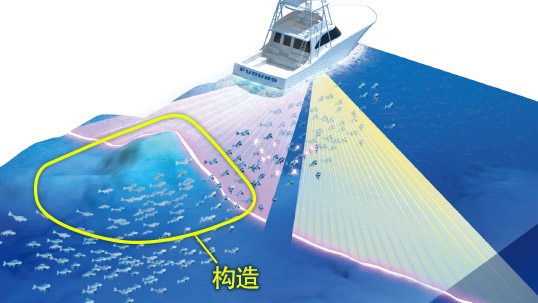

旁扫
旁扫模式可在左右两个方向上清楚显示高清晰的海床构造图像。用于探寻海底及了解海床构造。
规格
一般
发射频率
165 kHz
输出功率
800 W
最小量程
3 m
基本量程
5-1200 m
探测量程
200 m* (两侧波束最佳效果)
300 m* (主波束垂直船底)
* 取决于海底、水质和安装
测深仪波束角
从右下20°-50°
接口
LAN
1个，以太网 10/100Base-TX
外部KP
1个（需选配外部KP套件）
显示单元
显示方式
三/单波束测深仪,
旁扫
截面显示
历史深度数据3D标绘
环境
温度
-15℃ 至 + 55℃
相对湿度
40℃以上时小于等于93%
防水等級
IP55
供电
多波束声呐
12-24 VDC, 1.4-0.7 A
整流器
100/110/220/230 VAC, 单相,50/60Hz
设备列表
标配
多波束声呐
DFF-3D
探头传感器
B54
选配件
安装材料
选配
外部KP套件
线缆组件(2 m/10 m)
整流器
PR-62
尺寸
连接图
- NavNet系列所需系统版本
NavNet TZtouch (TZT9/TZT14/TZTBB) 版本5.01或更高
NavNet TZtouch2 (TZTL12F/TZTL15F) 版本5.01或更高
该设备仅兼容NavNet TZtouch/TZtouch2.
更多Navnet产品相关信息，请点击下方链接。
下载中心
| 姓名 | 最后更新 |
|---|---|
| 2024年10月01日 |
联系方式
详情请咨询当地经销商
- 规格如有更改,恕不另行通知。
