WASSP多波束声呐
型号 F3 系列
生成一份属于个人的多波束海图
- 渔业
功能

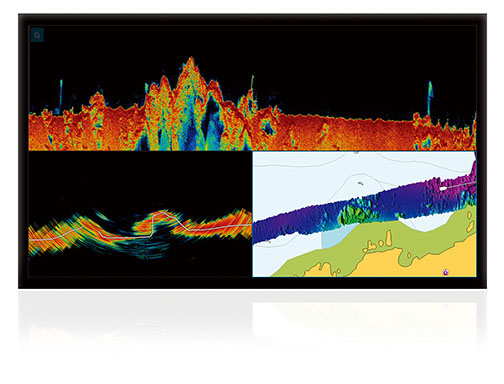

生成一份属于个人的多波束海图
依托于宽带 CHIRP 技术，F3 系列彻底改变了近海钓鱼作业。F3 可实时从左至右120°扫描角和 224 个波束。基于先进的信号处理，可轻松获取一份完整的海床画面。
WASSP 3D
- 可将海图保存至 CDX 软件
- TIMEZERO 可兼容选配的证书

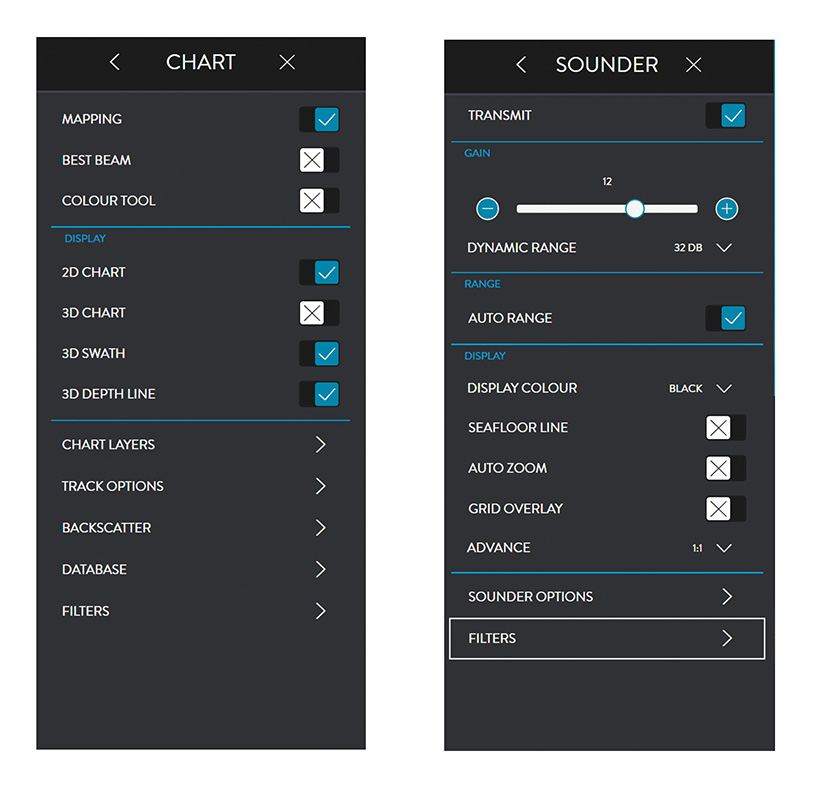

全新的简易操作界面
F3 系列推出了全新建议的软件 "WASSP CSX"，操控、查看和数据管理等，可满足钓鱼作业时所需的大部分功能设置。
- 多用途的性价比解决方案
- 通过新的证书选项，以此选择所需的功能
各种显示模式

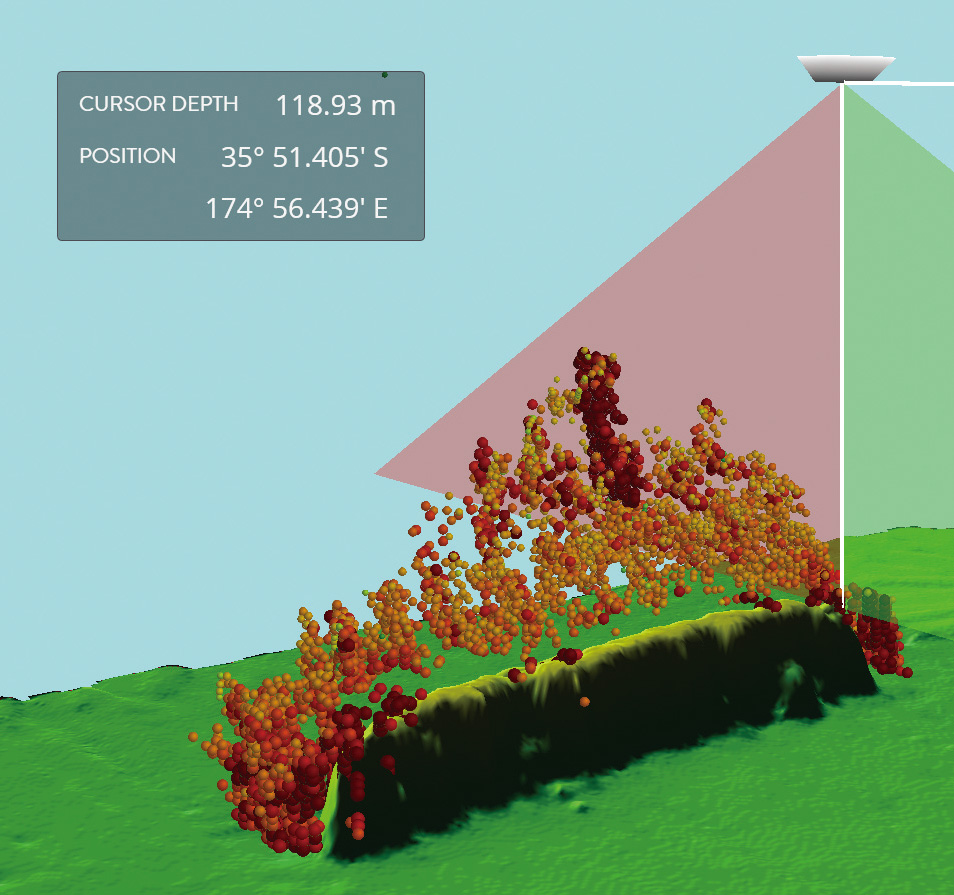

鱼群密度覆盖

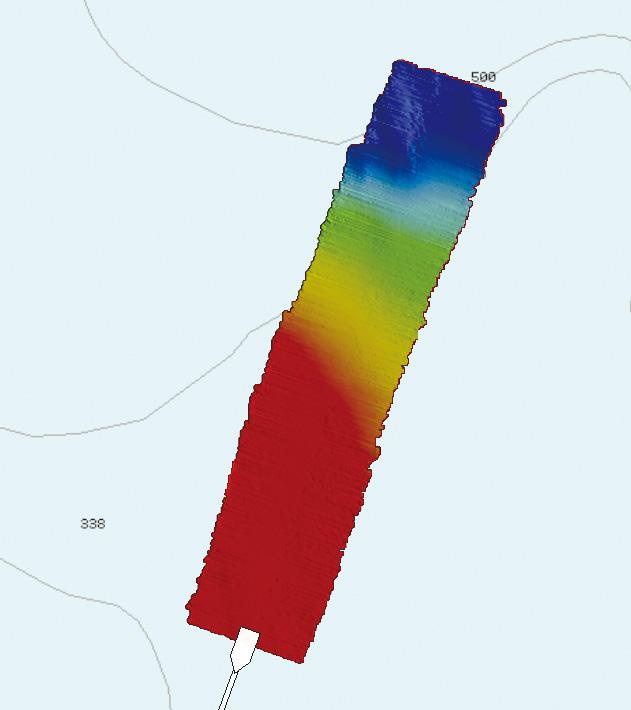

500m, 2D 标绘

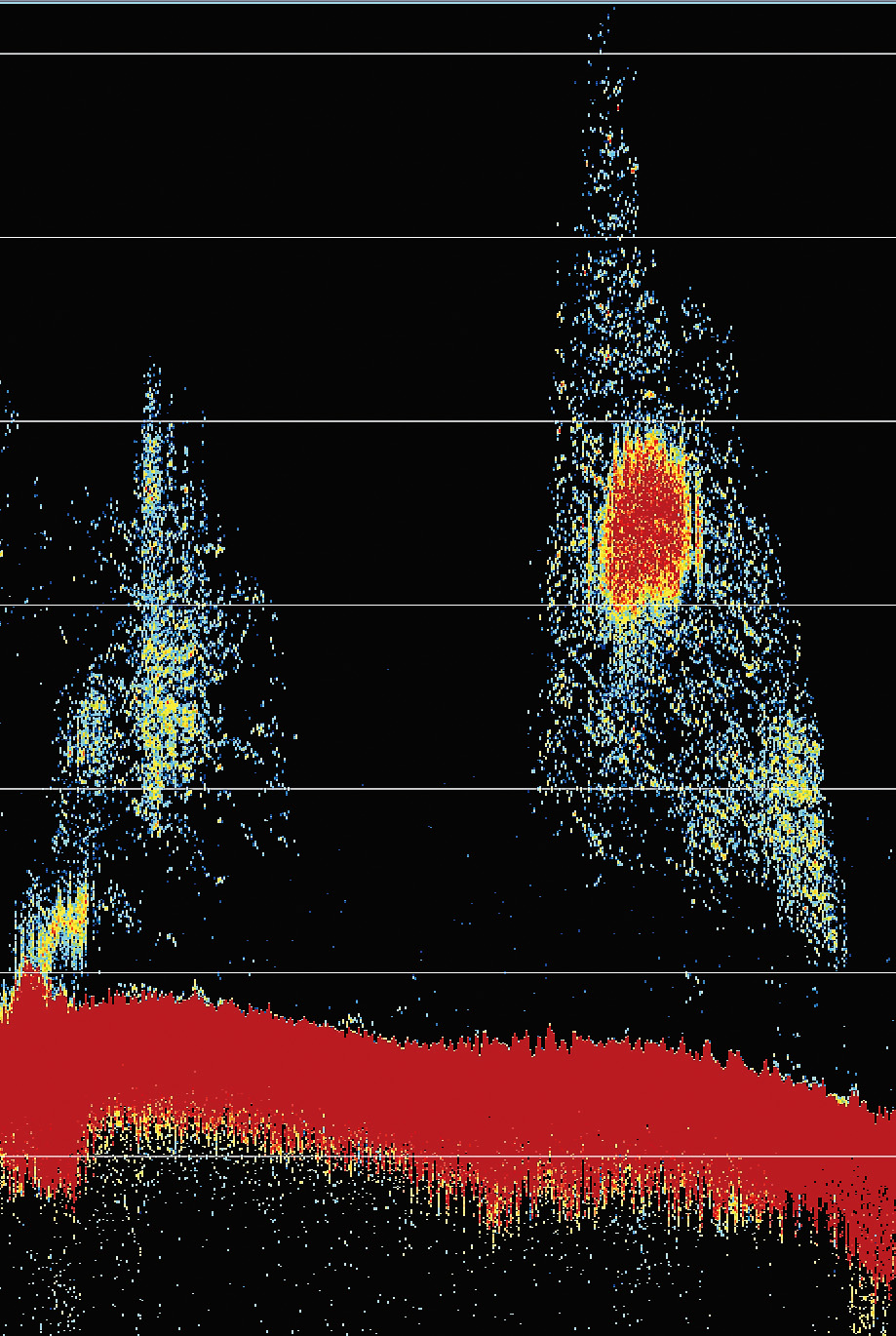

测深仪 (80 kHz)

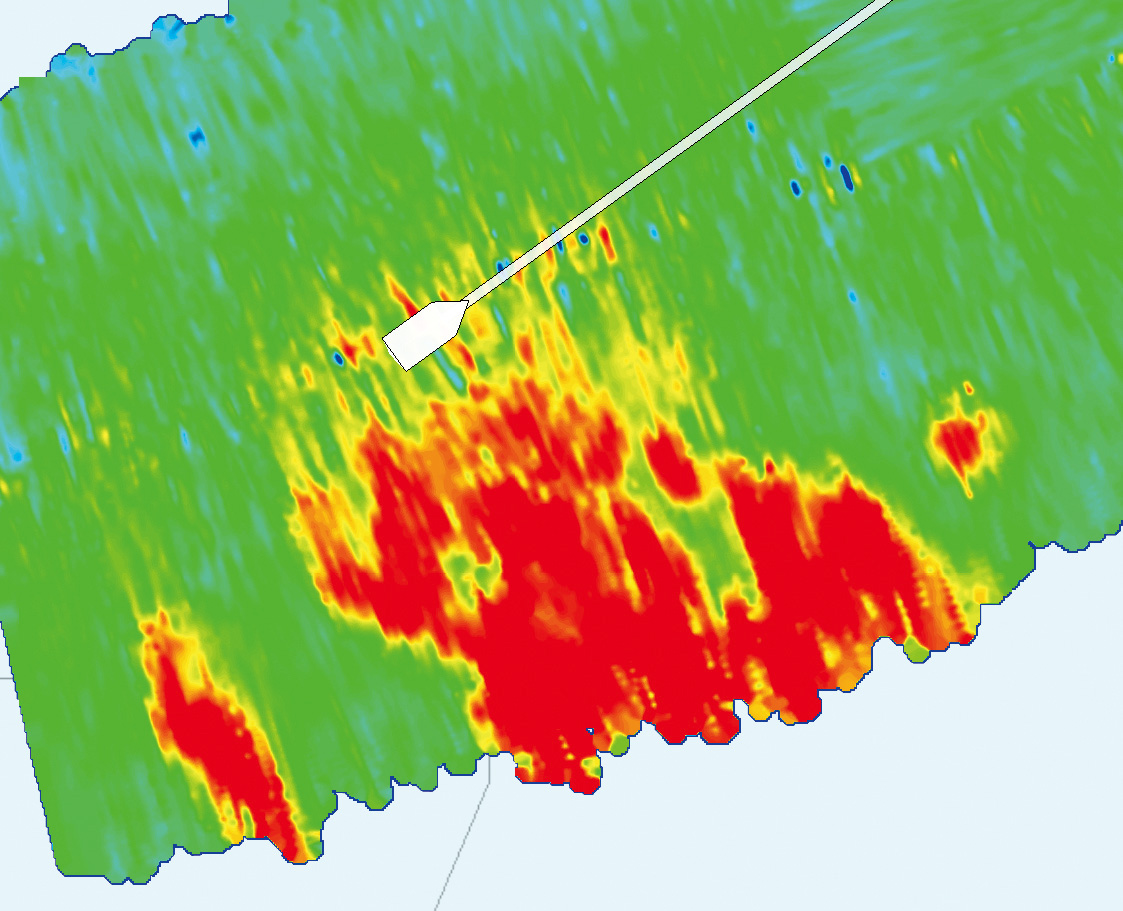

200m，反射 ( 底部坚硬 )

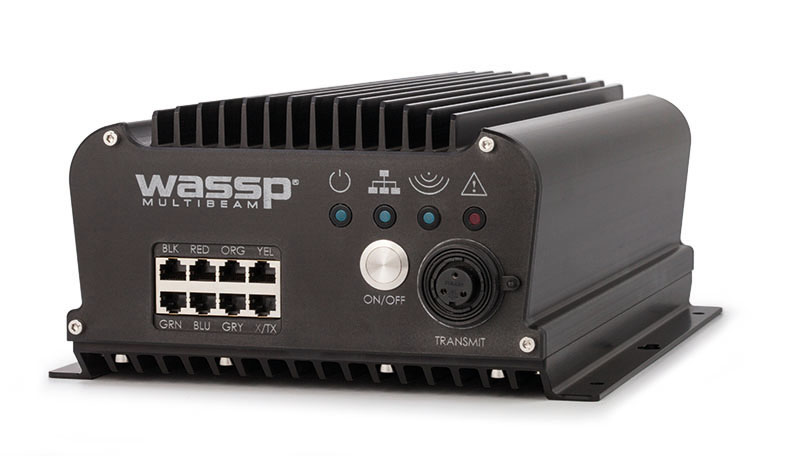

性能全面的多合一 DRX 收发机， 已向下一代技术迈进
该革命性多合一的 " 黑盒 ", 不仅拥有强大的硬件平台，而且具有尖端的革命性技术及多元化性能。在操作时可感受到无穷的乐趣和体验。

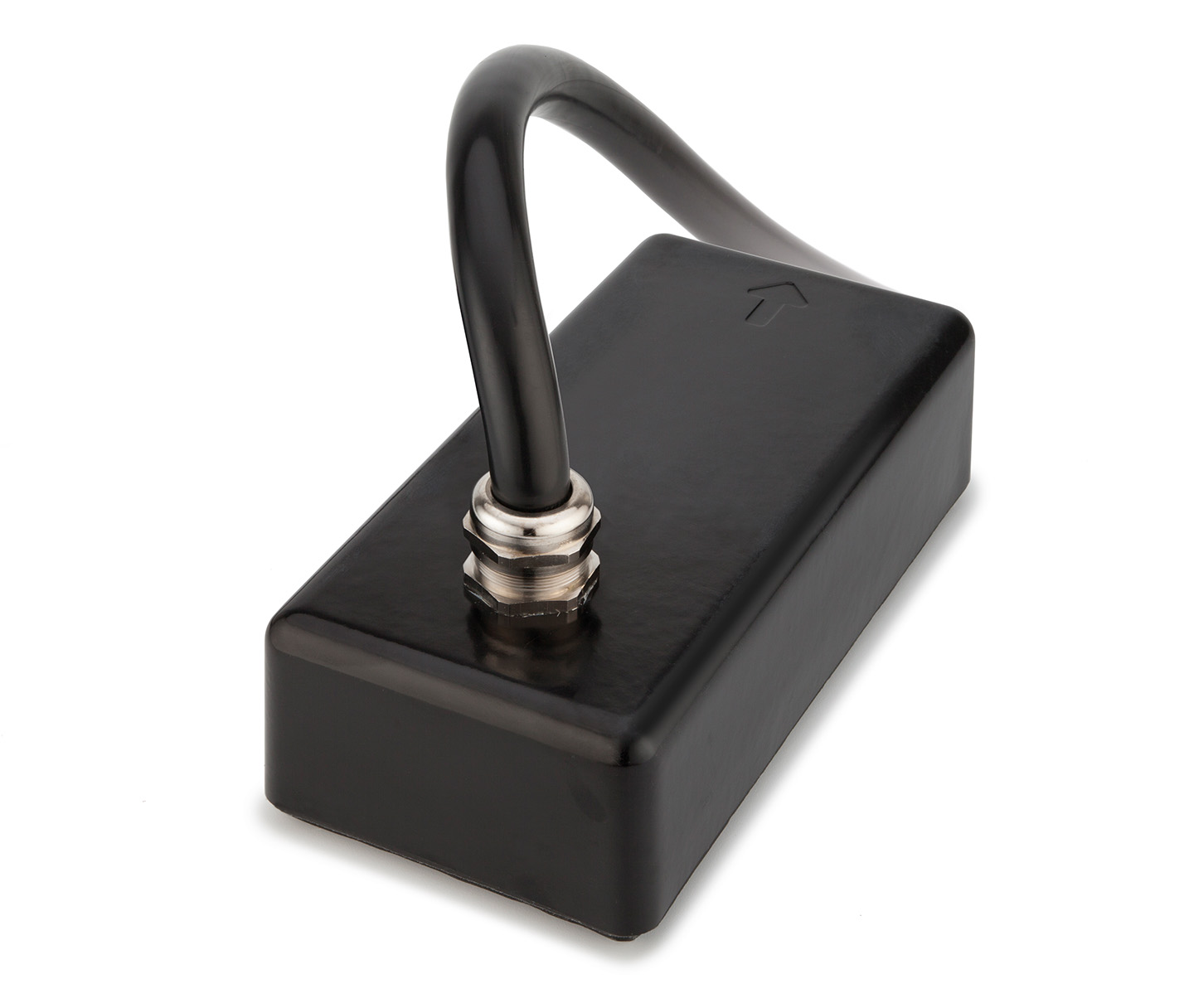

WASSP 探头
WASSP 声呐探头有 2 种频率可选。
- 136-194kHz 宽带 (160kHz 中心频率 )
- 68-92kHz 宽带 (80kHz 中心频率 )
规格
一般
发射频率
带宽
F3/F3i：160 kHz
F3L/F3Li：80 kHz
探测量程
F3/F3i：200 m ( 侧向波束 ), 400 m ( 船只正下方主波束 )
F3L/F3Li：450 m ( 侧向波束 ), 900 m ( 船只正下方主波束 )
* 深度范围取决于各种外界因素
测深仪波束角
120° x 4° ( 横向 x 前后 ), PS: 4.4°
接口
NMEA0183
GGA, GGK, GLL, HDG, HDM, HDT, HVE, PASHR, PTNL PFEC, RMC, RCD, TSS1, ZDA
显示单元
显示方式
深度测量，声呐视图，测深仪(单，三&五波束)
( 证书可选 )
反散射，开放客户支持，水层目标，错误数据，XYZ 导出，旁扫，RTK 潮汐，其他导出格式
OS
Windows 8.1, 10
CPU
2 Ghz, 4 Cores/4 Threads
内存
8 GB (最小 4 GB)
像数
Full HD 1920 x 1080 (最小 XGA 1024 x 768)
环境
温度
0℃ 至 +50℃（探头：-200℃ 至 +85℃）
相对湿度
IEC60945, 93 % or less at +40°C
防水等級
IP56，舱壁安装 (IP67 可选 )
振动
IEC60945 Ed.4
供电
処理单元
9-32 VDC
其他
尺寸
DRS (F3 DRX) 收发机: 216(W) x 260 (D) x 205 (H) mm
探头:
WMB-160 (160 kHz) ; 98 (H) x 330 (W) x 168 (D) mm
WMB-80 (80 kHz); 133 (H) x 533 (W) x 340 (D) mm
重量
DRS (F3 DRX) 收发机: 8.3 kg 18.3 lb
探头:
WMB-160 (160 kHz) ; 15 kg
WMB-80 (80 kHz); 39 kg

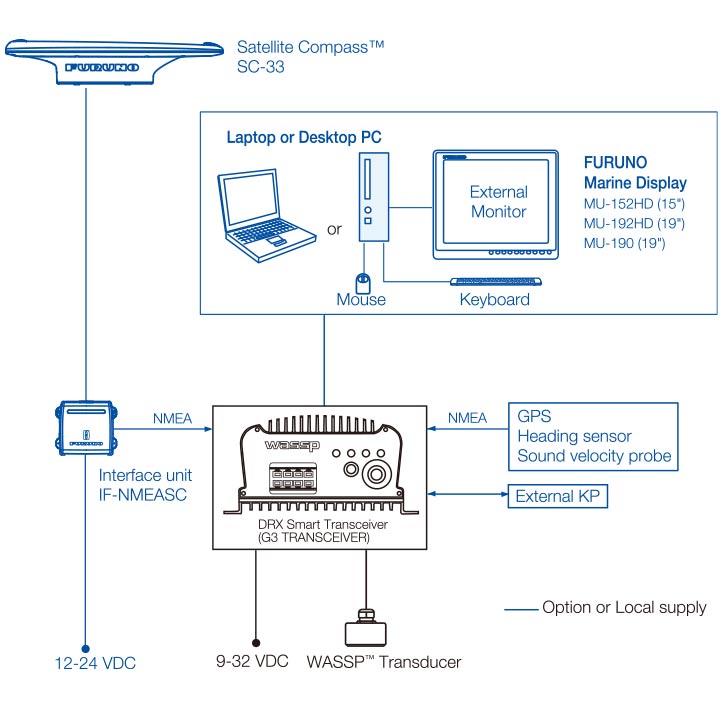

连接图
联系方式
详情请咨询当地经销商
- 规格如有更改,恕不另行通知。
