マリンデータ伝送システム 型式 RT-100 NEW

(RT-100-J/RT-100-G/RT-100-M)

“トビゾウ”で、操業が変わる!
船団内の情報共有を安全かつ快適に。

魚探やソナー映像などのマリンデータを高品質、安定的、そして安全に伝送するフルノの無線システムRT-100シリーズは、「動画」と定期的に更新する「静止画像」の併記表示が可能です。船団や陸船間でお互いの魚探やソナー映像をリアルタイムに共有することで、異なる視点の情報を統合することができます。また、共有した映像に任意にマークや絵を描きながら双方向同時音声によるコミュニケーションで、スムーズな意思疎通を図ることができます。

漁船

特長

  • 映像をより高解像度で安定的に伝送

  • 携帯電話通信エリア以外でも運用可能(RT-100-J*, RT-100-G)

    無線LANの電波を利用して情報を伝送します。
    *RT-100-J は無線局登録が必要です。詳しくは総務省電波利用ホームページ「無線局の登録手続き」をご覧ください。
    *RT-100-J は無線従事者資格(第三級陸上特殊無線技士以上、または第三級総合無線通信士以上)が必要です。
  • 用途に応じたハイブリッドな通信が可能

  • 「動画」と定期的に更新する「静止映像」の併記表示が可能

  • 重要な指示を任意のマーク形状と双方向通話で情報共有

  • 安心、安全。高い秘匿機能を具備

    無線LANの利用により同一船団内での通信データ(映像・音声)を秘匿化します。
    他船団に傍受されず、情報の安全性を確保します。
  • 簡潔なユーザーインターフェースにより直感的な操作を実現

  • 高輝度ディスプレイMUシリーズとの接続に対応

  • “統合コミュニケーション”で快適な操業を実現

    RT-100シリーズは、「動画」と定期的に更新する「静止画像」の併記表示が可能です。船団や陸船間でお互いの魚探やソナー映像をリアルタイムに共有することで、異なる視点の情報を統合することができます。また、共有した映像に任意にマークや絵を描きながら双方向同時音声によるコミュニケーションで、スムーズな意思疎通を図ることができます。

  • 映像をより高解像度で安定的に伝送

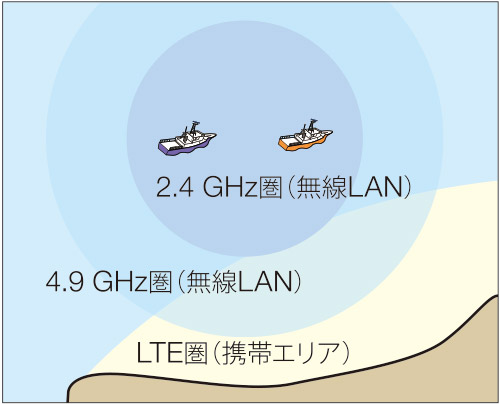

    マリンデータ伝送システム “RT-100” は、漁労機器の映像などを高速かつ高品質に伝送する無線システムです。船舶に適したシステム設計により、漁労機器などの映像を近距離では高品質、遠距離ではより安定的な伝送を実現します。RT-100-J は5 km範囲内、RT-100-G は1.5 km範囲内でシームレスな映像伝送、また、沿岸海域は携帯電話の通信網を活用して映像伝送する RT-100-M もご用意しています。

      RT-100-J RT-100-G RT-100-M
    通信方式 4.9 G 帯 無線LAN 2.4 G 帯 無線LAN 携帯電話用の通信回線(LTE)
    周波数帯 4.9 GHz 2.4 GHz Band1,3,18/19
    (2.1 GHz,1.8 GHz,800 MHz)
    通信費 不要 ハイブリッド伝送時必要 不要 ハイブリッド伝送時必要 必要*3
    無線従事者免許 必要*2 不要 不要
    最大通達距離*1 5.0 km 1.5 km 沿岸海域*4

    *1 理論値であり、装備条件・混信状況・海況などの影響により短くなることがあります。
    *2 第三級陸上特殊無線技士以上、または第三級総合無線通信士以上の資格が必要です。
    *3 SIMの手配については営業員にお問い合わせください。
    *4 電気通信事業者のエリアマップを参照。
    ※通達エリア内で同一チャンネルを使用する船舶が上限を超えた場合、混信が発生します。詳しくは営業員にご相談ください。

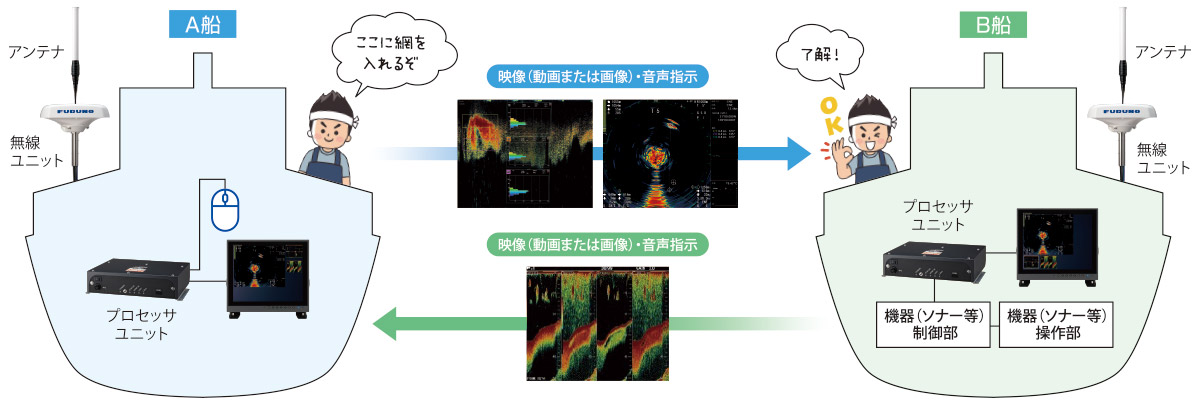

    送れるのは映像だけではありません。
    マーク指示、音声通話も!
    送れる映像は魚探だけではありません。
    ソナー、プロッタ、レーダー映像も!

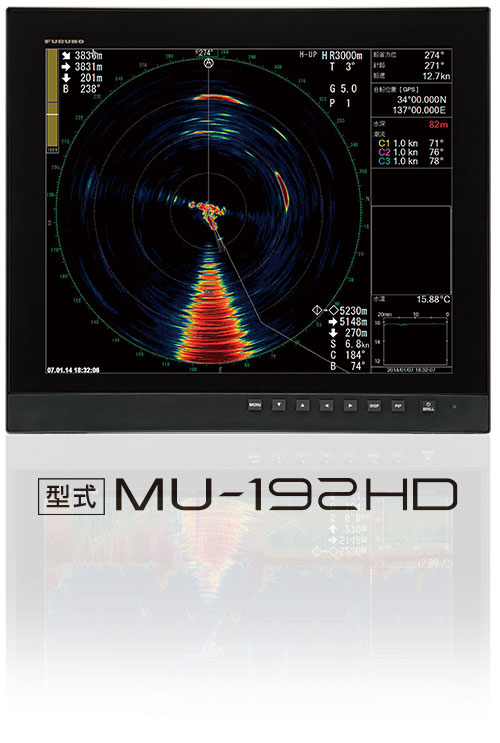

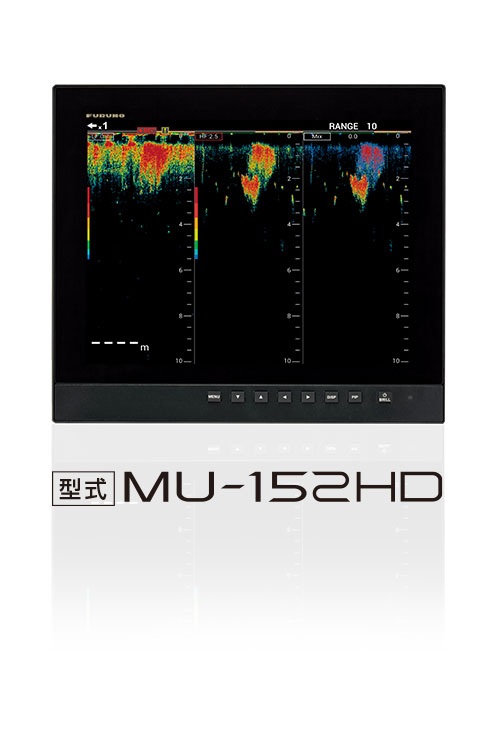

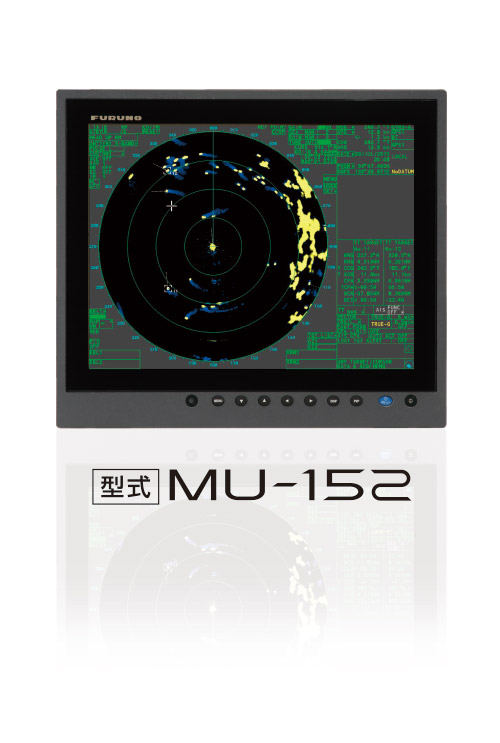

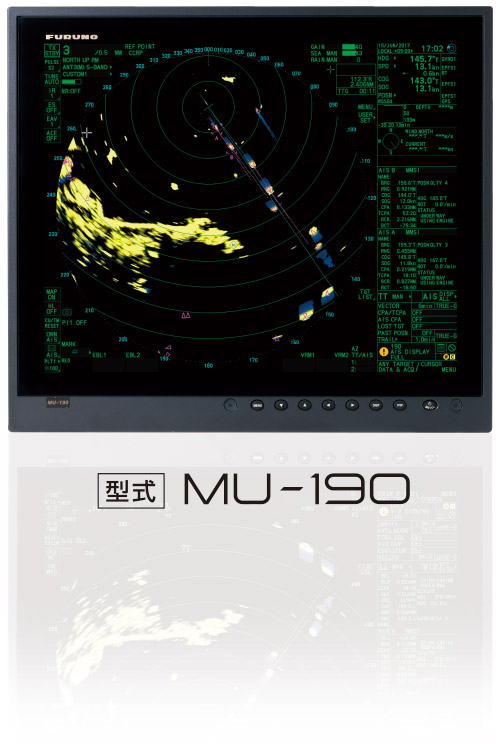

  • フルノ高輝度ディスプレイ MUシリーズとの接続に対応

    外部映像出力機能を具備し、過酷な環境下でも安定して動作する高輝度ディスプレイMUシリーズに対応しています。

    インターフェース:HDMI、解像度:XGA/SXGA/FullHD/WUXGA

仕様

全般

通信種別
RT-100-J
無線LANモデル

RT-100-G
無線LANモデル

RT-100-M
LTE モデル
周波数
RT-100-J
4.9 GHz

RT-100-G
2.4 GHz

RT-100-M
通信速度
RT-100-J
最大54 Mbps

RT-100-G
最大54 Mbps

RT-100-M
上り:最大50 Mbps、下り:最大150 Mbps
STA接続数
RT-100-J
最大3台

RT-100-G
最大3台

RT-100-M

無線ユニット

無線LANセキュリティ
RT-100-J
WPA2-PSK

RT-100-G
WPA2-PSK

RT-100-M

プロセッサユニット

映像入力
解像度
VGA/XGA/SXGA/FullHD/WUXGA(UXGA 非対応)

最大伝送解像度
1024×768, 15 fps(フレーム間引き1/2)
映像出力
解像度
XGA/SXGA/FullHD/WUXGA(UXGA 非対応)
統合コミュニケーション
音声(双方向)、指示マーク

電源

無線ユニット
RT-100-J
DC12-24 V(10.8-31.2V): 0.7 A 以下(待機時:0.3 A 以下)

RT-100-G
DC12-24 V(10.8-31.2V): 0.4 A 以下(待機時:0.2 A 以下)

RT-100-M
プロセッサユニット
RT-100-J
DC12-24 V(10.8-31.2V): 1.6 A 以下

RT-100-G
DC12-24 V(10.8-31.2V): 1.6 A 以下

RT-100-M
DC12-24 V(10.8-31.2V): 1.6 A 以下
LTEモデム
RT-100-J


RT-100-G


RT-100-M
DC12-24 V (10.8-31.2V): 0.92 A 以下

構成品

標準品

  • RT-100-J ・ プロセッサユニット x 1
    ・ 4.9 GHz 無線ユニット x 1
    ・ アンテナ x 2
    ・ 工事材料、付属品、予備品
  • RT-100-G ・ プロセッサユニット x 1
    ・ 2.4 GHz 無線ユニット x 1
    ・ アンテナ x 1
    ・ 工事材料、付属品、予備品
  • RT-100-M ・ プロセッサユニット x 1
    ・ LTE通信ユニット x 1
    ・ 工事材料、付属品、予備品

オプション品

  • RT-100-J ・ LTE通信キット
    ・ ポーマウントキット
    ・ ウォールマウントキット
    ・ ホースクランプ(小)
    ・ イーサーネットハブ
    ・ ハンドマイク
    ・ スピーカー
    ・ 工材
    ・ ケーブル組品
    ・ スーパーグランド
  • RT-100-G ・ LTE通信キット
    ・ ポーマウントキット
    ・ ウォールマウントキット
    ・ ホースクランプ(小)
    ・ イーサーネットハブ
    ・ ハンドマイク
    ・ スピーカー
    ・ 工材
    ・ ケーブル組品
    ・ スーパーグランド
  • RT-100-M

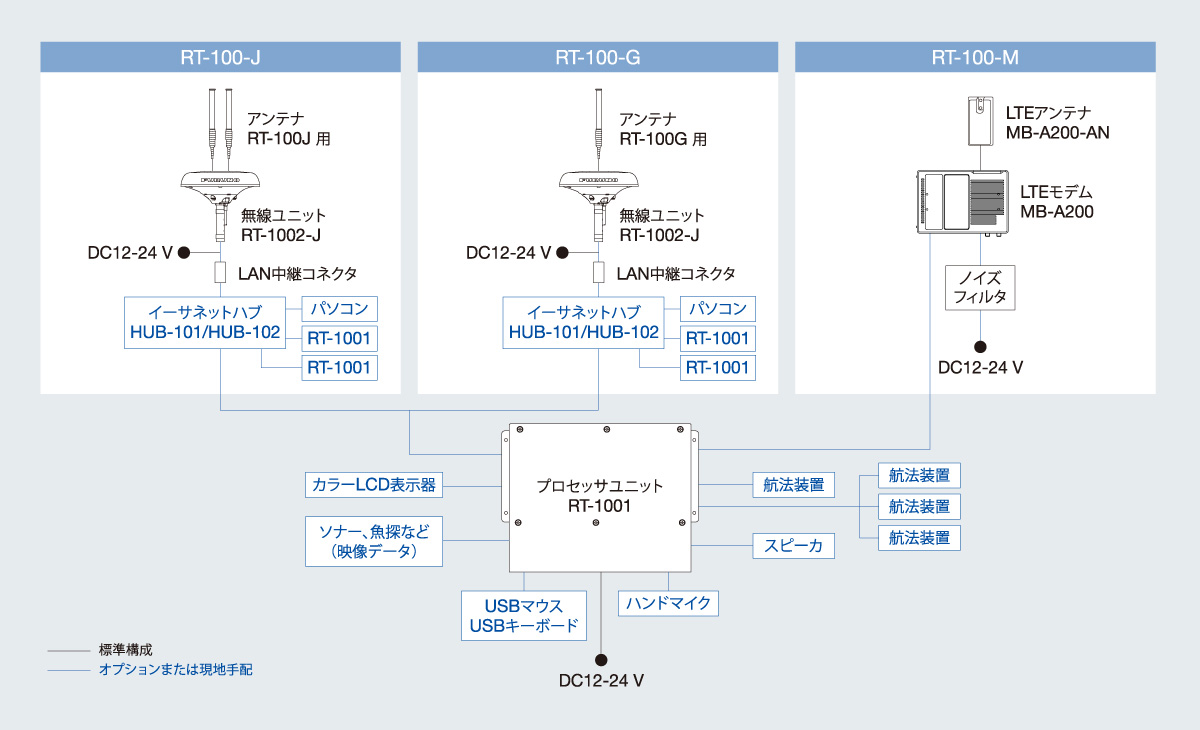

系統図

カタログほか

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
