重ねる、見える

フルノENVISIONシリーズ・ARナビゲーションシステムは、拡張現実(Augmented Reality)技術を活用した大型船舶向けの航行、操船支援システムです。

船舶の前方に向けて設置したカメラの映像をディスプレイ上に映し出し、その映像上にAR技術を用いて航行に必要な情報を重畳表示します。悪天候下や夜間など目視では確認しにくい状況でも、ディスプレイ上に自船のルートや他船情報を表示するため、ストレスの少ない操船・航行に寄与します。また、船長や航海士、見張り員などブリッジチーム内でもARナビゲーション映像を確認しながら情報共有が行え、より確実な意思疎通を可能にします。

フルノENVISIONシリーズでは、運航中の乗組員の操船や見張りを視覚的にサポートすることで航海の安全・安心に寄与することを目的とし、将来の自律航行船の実現に向けて、さらなる技術革新を目指しています。

Video

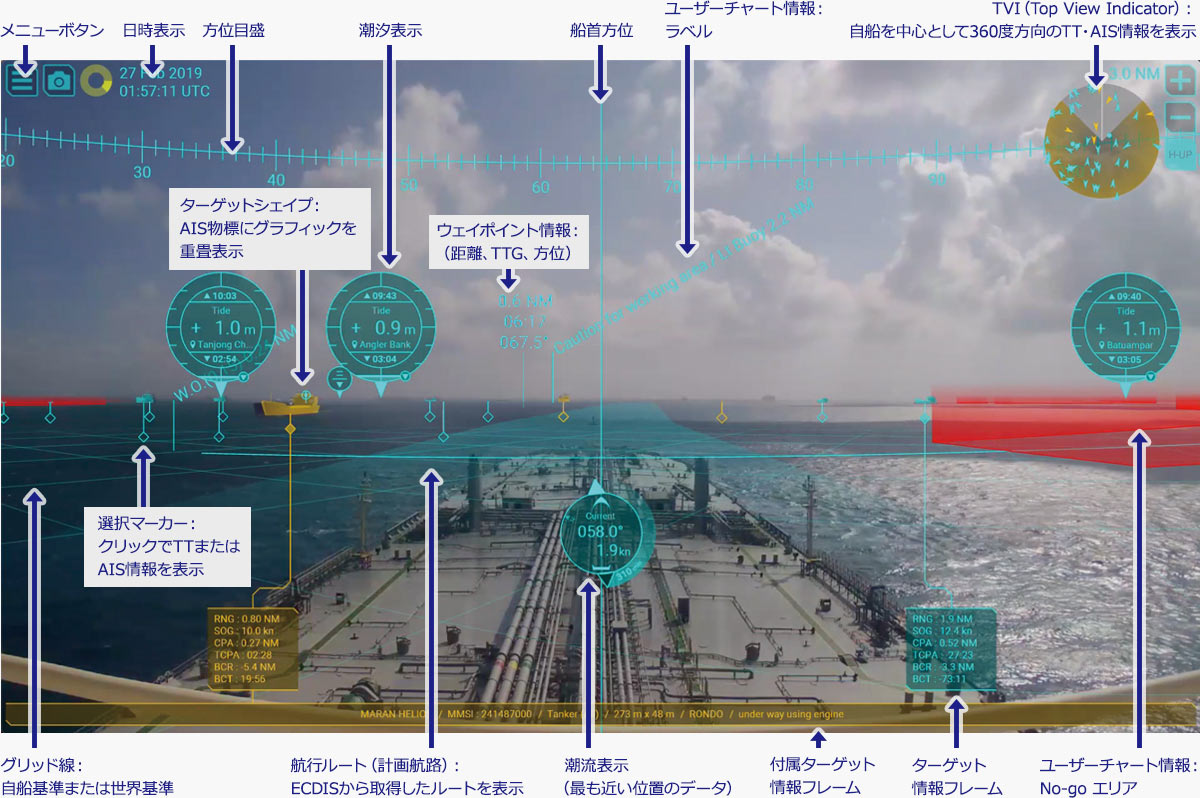

映像上に重畳するデータ

船舶の前方に向けて設置したIP カメラの映像をディスプレイ上に映し出し、その画像上にAR 技術を用いて航行に必要な情報を重畳表示します。

  • 方位情報
  • AIS情報
  • 船首方位
  • レーダーTT情報
  • ルート
  • ウェイポイント
  • ユーザーチャートやENCチャートのシンボル情報
  • UKHO® ADP 潮流・潮汐表示(オプション)
※ ECDISと接続時のみ

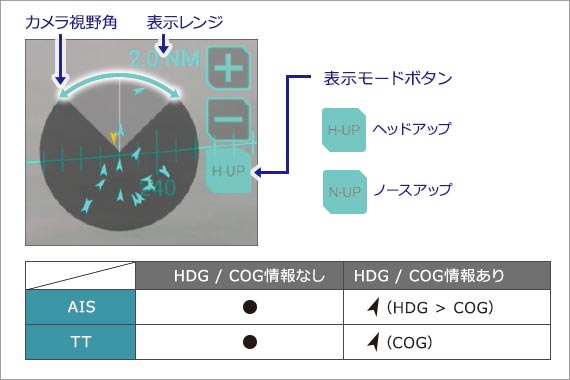

TVI(Top View Indicator)表示

自船位置を中心にして360 度方向のTT・AIS による他船情報を表示します。

  • 注意物標がカメラ視野角の外にある場合、TVIのカメラ視野外エリアが点滅し、注意を促します。
    ※ 動画は20倍速

ワンクリックでレンジ切替え

輻輳海域のように他船が多いエリアでは、レンジ切替えにより、表示する物標を絞り込むことができます。また、一時的に遠くの物標を確認する際にも便利な機能です。

※ 動画は20倍速

注意物標をわかりやすく色分け表示

CPA/TCPA 設定から判定したTT・AISの注意物標を色分け表示します。

  • TVI
  • 選択マーカー
  • メインターゲット情報フレーム
  • 付属ターゲット情報フレーム
  • ターゲットシェイプ

※ ユーザー設定により黄色、橙色または赤色で表示。

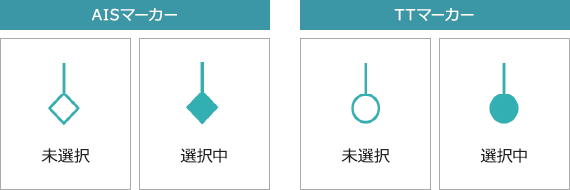

選択マーカーとターゲット情報フレーム

TT・AIS による他船情報をマークで表し、マークをクリックするとその物標情報をフレーム表示します。

ターゲットシェイプ

CPA/TCPA 設定から判定したTT・AISの注意物標を色分け表示します。

  • ターゲットシェイプ OFF
  • ターゲットシェイプ ON

ユーザー / ENC チャート情報

ECDISにユーザーが登録した物標情報、エリア情報、 ENC チャート情報を重畳できます。

  • No-go エリア
  • 陸上のランドマーク
  • 洋上の記録エリア
  • パイロットステーション
  • ブイ
  • Safety Contour
  • 海岸線

Safety Contour表示はより強く注意を促すように、黄/橙/赤の注意色を選択することができます。

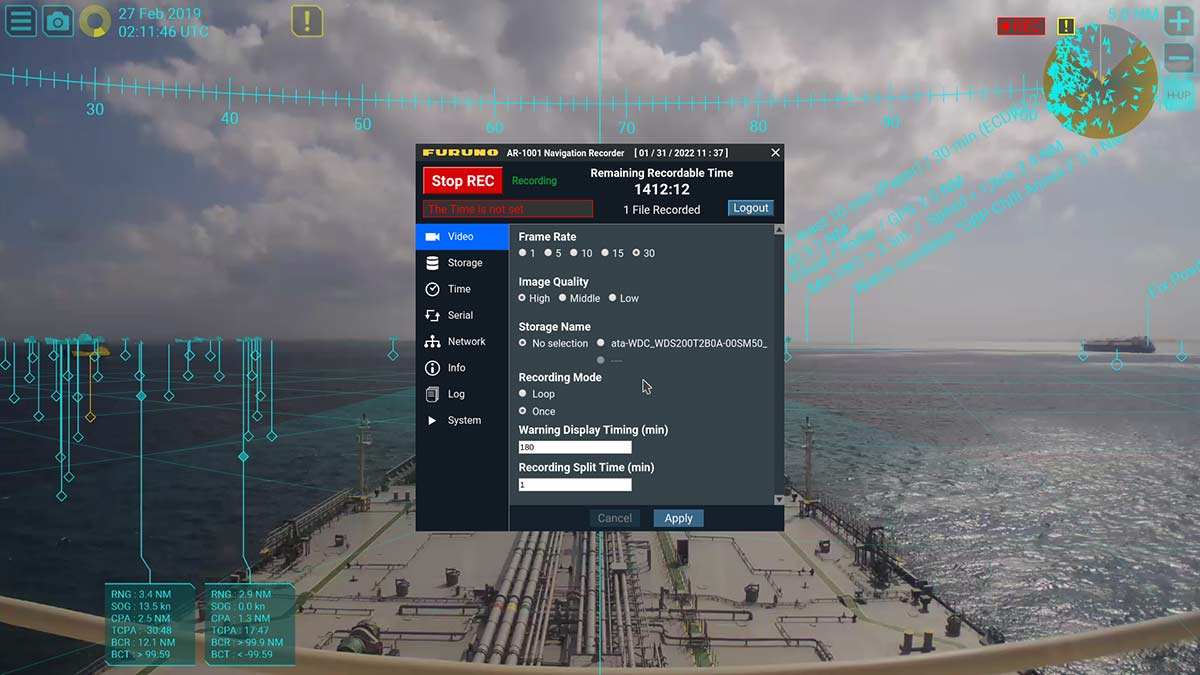

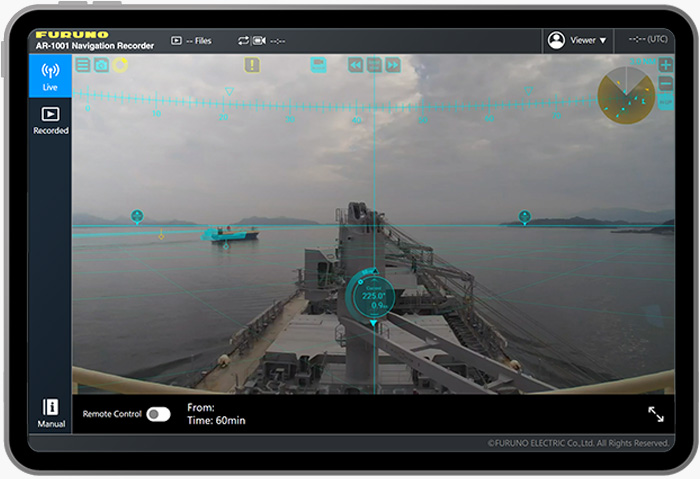

ナビゲーションレコーダー機能(オプション)

映像を外部USBストレージデバイスに記録することで、海難事故の際の状況確認や船員教育の資料として活用することができます。
※ お客様手配

目視が困難な物標の確認

目視では確認しにくい悪天候下や夜間の視界の悪い場合でも、ディスプレイ上に自船のルートや他船情報を表示するため、ストレスの少ない操船・航行を可能にします。

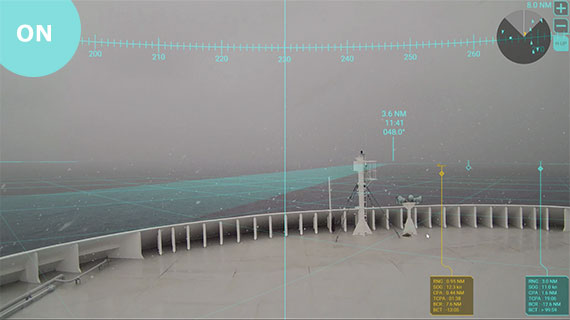

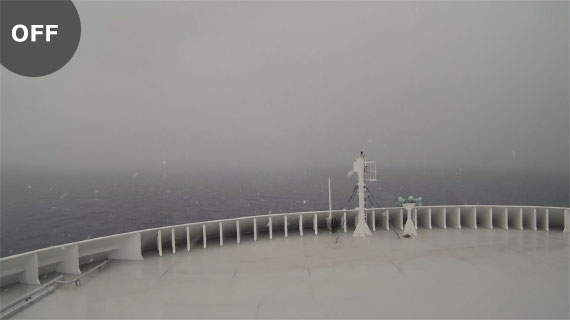

雨雪時のARナビゲーション ON / OFF 比較

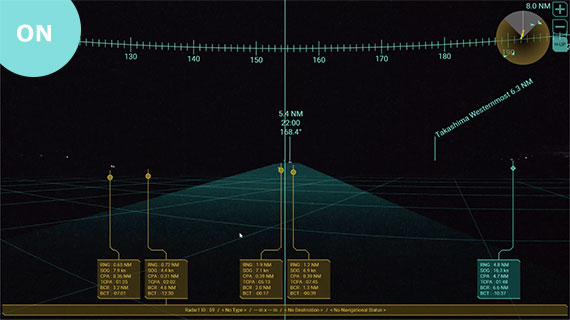

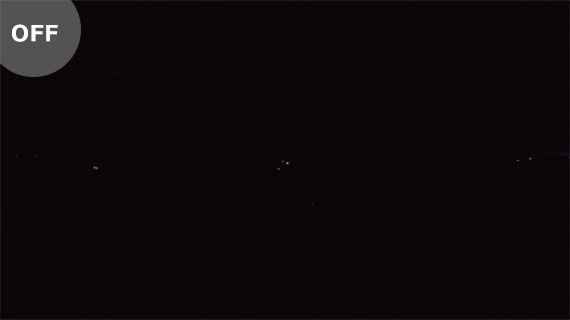

夜間時のARナビゲーション ON / OFF 比較

※ 本ARナビゲーションシステムは可視光カメラを活用し、目視相当の映像上に情報を重ねることにより、直感的に状況を把握できるように設計しています。

安定したAR映像表現

揺れる船上においても、重畳するAR情報は実映像とずれることなく、つねに安定したデータ提供を実現しています。

※ 動画は20倍速

仕 様

機器名称 AR 航海情報表示システム
型式名 AR-100M

制御部

CPU Intel® Celeron® N3350 2.4 GHZ
システムメモリ 4 GB
表示情報 方位、AIS、レーダーTT、ルート、ユーザーチャート、ENCチャートシンボル
インターフェイス イーサネット: 2 ポート
RS-232: 1 ポート
USB USB2.0: 4 ポート、USB3.0: 2 ポート
HDMI: 1 ポート
電源 AC100-240 V:0.9-0.4 A、単相、50-60 Hz
データセンテンス
(IEC61162-1/2)
入力: GGA, GNS, HDT, OSD, RMB, THS, TLB, TTD, TTM, VDM, VDO, VTG, ZDA

カメラ(可視光カメラ)

解像度 1920 x 1080
フレームレート 25 fps
映像形式 H.264コーデック
電源 PoEアダプタ給電

PoEアダプタ

電源 AC100-240 V:0.2-0.08 A、単相、50/60 Hz

表示部(ディスプレイ)※ お客様手配

解像度 1920 x 1080

ナビゲーションレコーダー(オプション)

収録方式 mp4/jpeg
※ 音声データ収録不可
収録時間 ストレージデバイスに依存:容量2TBの場合、720時間以上

機器構成

  1. 制御部
  2. IP カメラ(可視光カメラ)
  3. PoE アダプタ
  4. トラックボール
  5. 電子チャートドングル
  6. 工材(HDMI ケーブル 5 m、LAN ケーブル 10 m/2 m、USB ケーブル5 m、画像処理PC 用マウントキット、IP カメラ取付けブラケット、ブラケット固定用ネジ・ワッシャー、耐震マット)
※ 電子チャートドングルは未梱包、別途支給(システム構成にECDISが含まれる場合のみ)

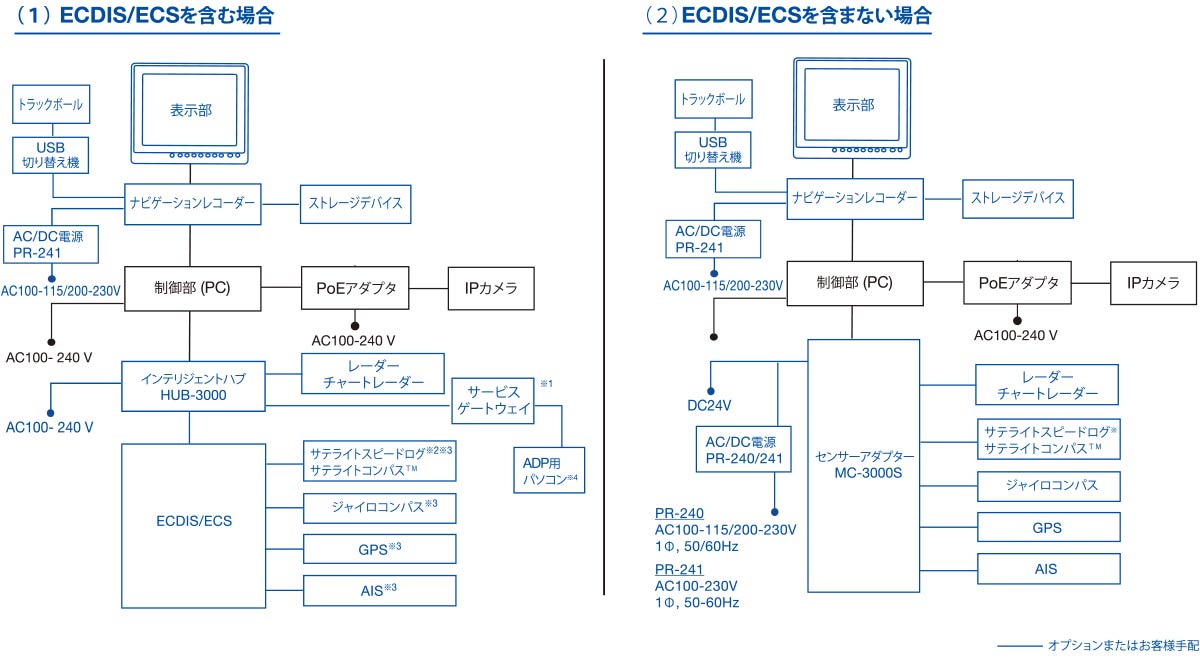

系統図

※1 UKHO® ADPチャート表示の場合に必要です。
※2 ピッチ、ロールおよびヨーの動揺補正は接続機器の性能やデータ変換の遅れなどに拠って性能の違いが出る可能性があります。
※3 FMD-3100と3種類以上を接続する場合は、別途センサーアダプターMC-3000Sが必要です。
※4 Windows 10®, Microsoft NET Framework® v4.0, 有線LANポート, 専用ソフト「FURUNO CAST ADP」「UKHO® ADP」インストールおよび有効ライセンスを有している必要があります。

ARナビゲーション接続可能機器

ECDIS FM-3100※1、FMD-3200/3300※2
ECS CD-3200/3300※3
レーダー FAR-14x7シリーズ※4、FAR-15x8シリーズ、FAR-2xx7シリーズ、FAR-2xx8シリーズ
チャートレーダー FAR-3000シリーズ
サテライトコンパスTM SC-30, SC-33, SC-50, SC-70, SC-110, SC-130, SCX-21
サテライトスピードログ GS-100
AIS FA-30, FA-40, FA-50, FA-60, FA-70, FA-150, FA-170
GPS GP-33, GP-39, GP-150, GP-170, GP-3500/3500F, GP-3700/3700F

※1 ルート共有、ENCチャート共有可能
※2 ルート共有、ENCチャート共有、ユーザーチャート共有可能
※3 ルート共有可能
※4 系統図(1)接続不可

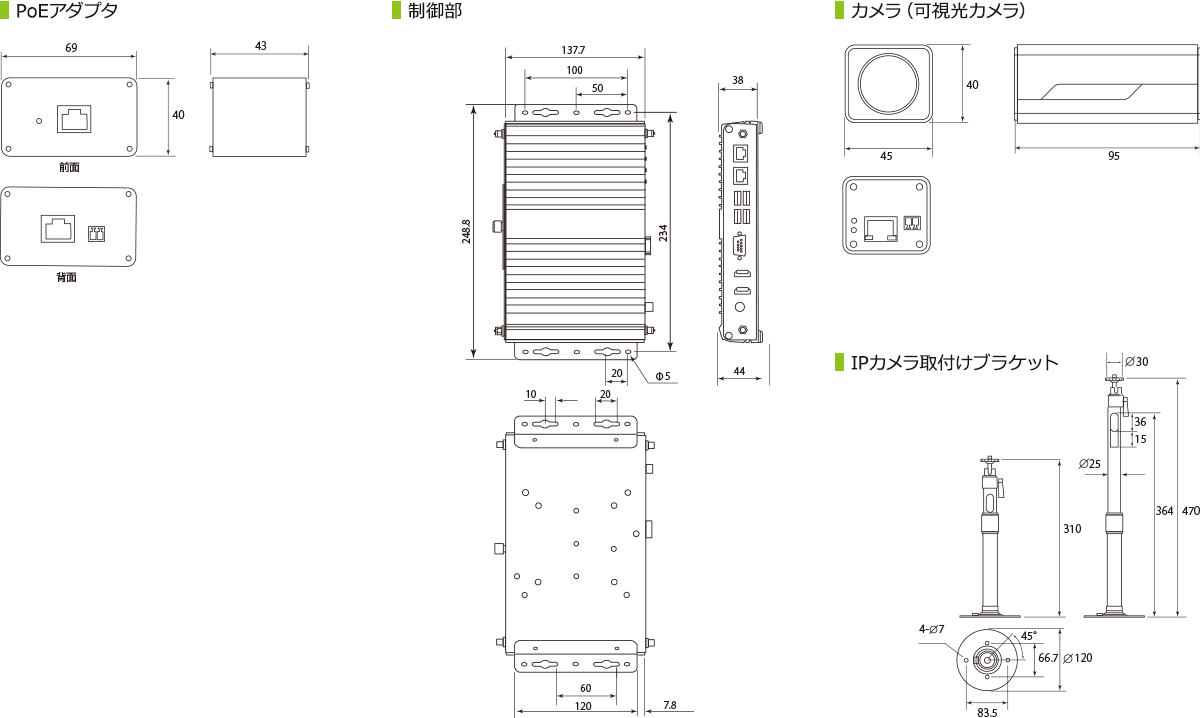

外寸図

※ AISは標準構成に含まれていません。
