オートパイロット

自動操舵装置 型式 NAVpilot-300

小型艇に最適!
より快適で刺激的な船上体験を演出するオートパイロット

プレジャーボート
NavNet接続可能機器 SABIKIモード ファンタムフィードバック 高輝度カラーLCD 結露防止対応 CAN bus NMEA2000 認証
  • ページトップ
  • 特長
  • 仕様
  • 構成品
  • 系統図
  • カタログほか
  • お問い合わせ

特長


  • FURUNO 2019 小型ボートフィッシング ムービー

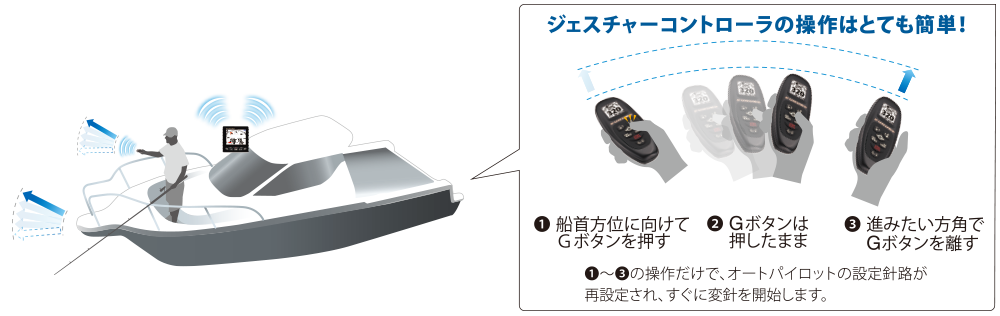

  • 操船革命!ジェスチャーコントロール

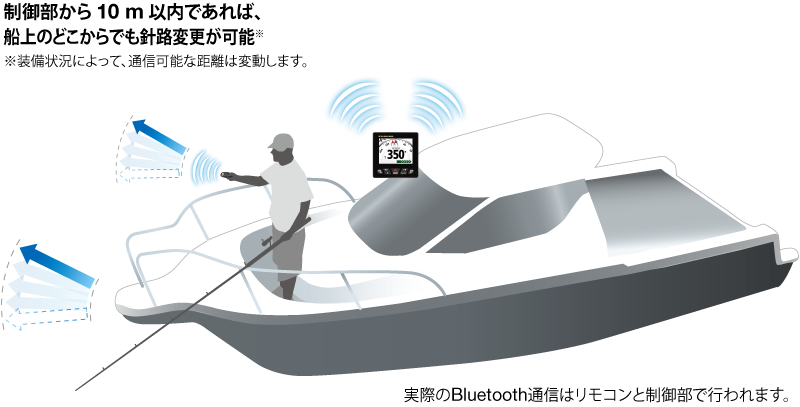

    ジェスチャー操作で針路は思いのまま
    専用のワイヤレスリモコン“ジェスチャーコントローラ”を使用した、全く新しい操船スタイルを実現しました。
    ジェスチャーコントローラを使えば、船上のどこにいても変針や、操舵モード切替などの操作を行うことができ、より自由でストレスのない操船を行うことができます。

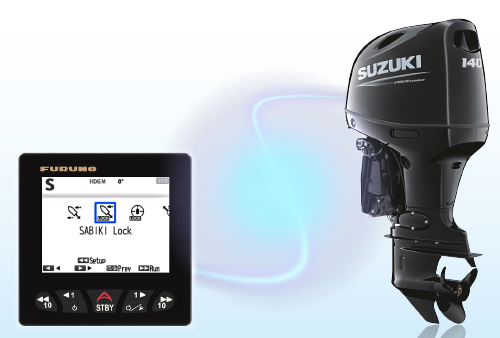

  • ステアリング操作なしで潮立てを可能に!SABIKI(サビキ)モード

    フィッシングサポート機能 “SABIKITMモード" ショートムービー


    SABIKI™モードはスロットル操作による後進方向の推力調整だけで自船方位を保持し、風上や潮上に船尾を立てることができる後進時の自動操舵機能です。※
    フィッシング中の操船負担が軽減できるため、操船者自身が釣りを行うときや、少人数で釣りを行うときにたいへん便利です。
    ※風または潮流を受けて、自船の方位保持を行うこと。
    ※SABIKI™モードは船外機および船内外機専用の機能です。

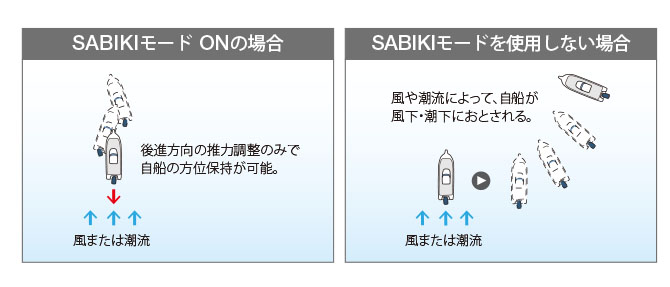

    SABIKITMモードのON/OFF比較イメージ
  • 高度なセルフラーニング(自己学習)機能搭載!

    出航から帰港までの艇の動きで自船の特性を学習し記憶します。
    さらに、船速や潮流、風、波、ドリフト、トリム(ヒール)アングル等の情報を考慮し、その海況において、安定かつ最適な自動操舵を提供します。
  • 追従発信器不要!船外機・船内外機での簡単装備を実現する“ファンタムフィードバック™”

    “Fantum Feedback™”(ファンタム フィードバック)は、追従発信器(舵角検出器)の装備なしで、高精度の自動操舵を提供できる画期的機能です。
    1基掛けはもちろん複数基エンジンまで、幅広い船内外機・船外機付きボートに対応しています。
  • CAN bus(NMEA2000)による優れた装備性と拡張性

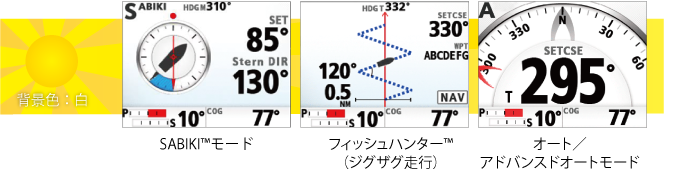

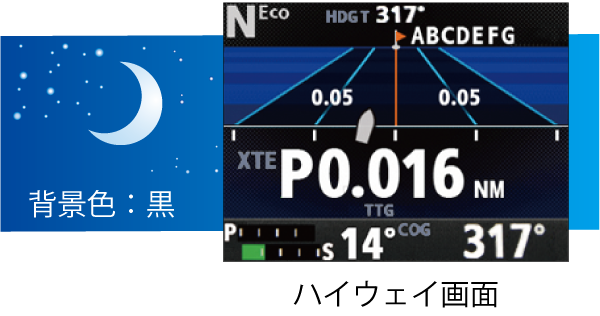

  • 色彩豊かなグラフィック表示

    視認性に優れたグラフィカルな情報表示を実現。昼夜それぞれに最適な背景色の切替も簡単に行えます。
  • 安定走行を実現する豊富な操舵モード

    オートモード
    潮流や風による影響で船首が振られても、一貫して設定された針路を維持します。

    アドバンスドオートモード
    針路上に仮想目的地を設定し、潮流や風の影響を補正しながら、設定針路に沿ったコースを維持します。

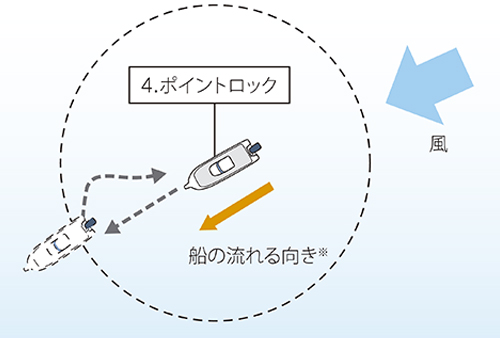

    SABIKI™モード
    後進時の自動操舵により、フィッシング中の自船方位保持を可能にします。

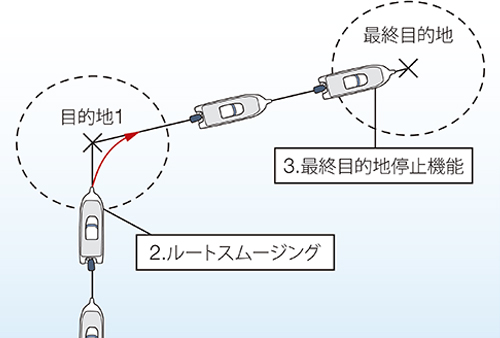

    NAVモード/ルートトラッキングモード
    目的地を設定することで、潮流や風の影響を補正しながら、最短距離で目的地へ誘導します。
    プロッタと接続することで、登録された目的地やコースに沿った自動操舵が可能です。

    4種類のパターン走行が選べる“フィッシュハンター™”​
    目的地に応じ、4種類のパターンから好きな走行モード選択して実行することができます。
    TLL出力可能な魚探やソナー、レーダーとの連携により、ターゲットとなる魚群や鳥のポイント情報をプロッタ上へ入力でき、フィッシュハンター™のより効果的な活用が可能です。
    落水者救助 (MOB)の際にも有用な機能です。
  • 各社電気制御エンジン(EVC)システムに接続可能

    専用のインターフェイスユニットなしで、簡単にEVCシステムとの接続が可能です。※
    • VOLVO PENTA IPS
    • YAMAHA Helm Master
    • YANMAR VC10
    • SEASTAR SOLUTIONS OPTIMUS
    ※詳しい対応状況については、販売店または当社におたずね下さい。


仕様

指示部

画面タイプ
4.1型カラー液晶
解像度
QVGA (320 x 240)
バックライト
700 cd/m2

制御部

操舵モード
手動、オート、ドッジ、NFU(非追従操舵)、ターン、アドバンスドオートモード※1、NAVモード※1、フィッシュハンター™※1、SABIKI™モード※2
※1 航法データが必要
※2 船速データが必要
舵角制限
1~20 度/秒
警報
偏角、コースずれ※、到着※、船速※、ワッチ、航行距離※
※航法データが必要

ジェスチャコントローラ(ワイヤレスリモコン)

表示器
1.28型 LCD(モノクロ)
解像度
128 x 128

インターフェイス

入出力ポート数
NMEA2000 x1, CAN bus x1 (EVCシステム接続)
接点信号(入力) x3
USB x 1 (保守用)
入力 (NMEA)
(NMEA2000)
059392/904, 060160/416/928, 061184, 065240,126208/464/720/992/996, 127237/250/258,128259, 129025/026/029/283/284/285/538, 130577/818/821/827/841
出力 (NMEA)
(NMEA2000)
059392/904, 060928,
126208/464/720/993/996/998,
127237/245,130816/821/822/823/827/841

防水性能

制御部
IP55
操作部
IP56
ジェスチャコントローラ(ワイヤレスリモコン)
IP65/67

その他

電源
制御部 DC 12-24 V、0.22 A以下
操作部 DC 15 V、0.29 A以下
ジェスチャーコントローラ DC 3 V、単4乾電池2本

構成品

標準品

  • 操作部 FAP-3011
  • 制御部 FAP-3012
  • ジェスチャーコントローラ GC-001
  • 工事材料、予備品

オプション品

  • 操作部 FAP-3011
  • ジェスチャーコントローラ GC-001
  • ハンガーキット
  • ケーブル組品
  • ジャンクションボックス
  • ポンプユニット
  • 追従発信器 FAP-6112
  • VOLVO IPS ゲートウェイ
  • YAMAHA HM ゲートウェイ

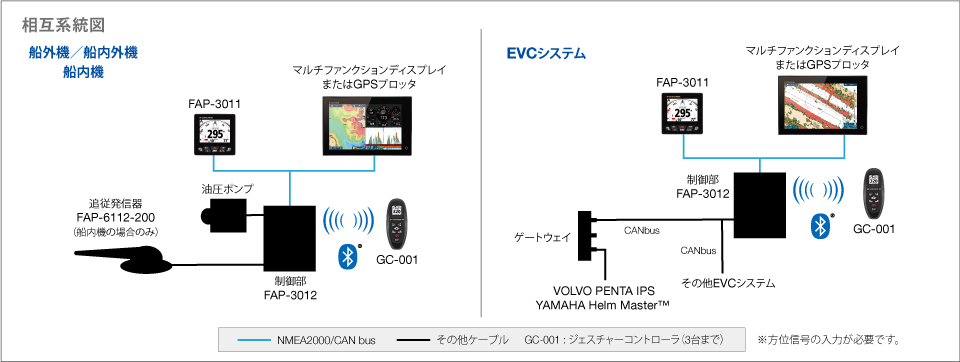

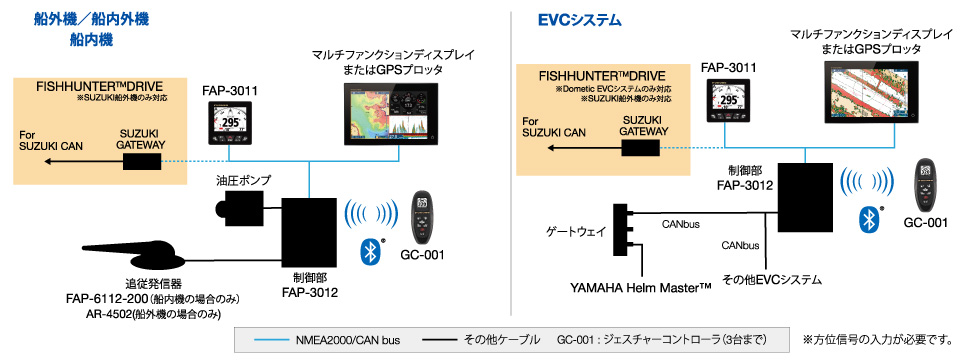

系統図

カタログほか

  • NAVpilot-300 製品カタログ
    (最終更新日: 2023年3月22日)
