全方位 多波束 彩色扫描声纳仪 型号 CSH-5L MARK-2

款高性价比的全方位多波束扫描声纳仪

它能迅速探测并显示散鱼,鱼群和水下的多变情况。将在本船周围360度全方位内的鱼群分布和海床情况显示于16色的液晶显示器上。

功能

  • 全向扫描声纳即刻搜寻显示水下鱼群

  • 鲜艳的16色图像有助于识别海底结构以及鱼群的密度和分布

  • 全屏显示鱼群和导航信息*

    * 需相应传感器
  • 四个用户自定义键,可根据鱼群情况或特殊要求设定方便快速操作

  • 大功率的发射确保了在任何情况下操作的可靠性

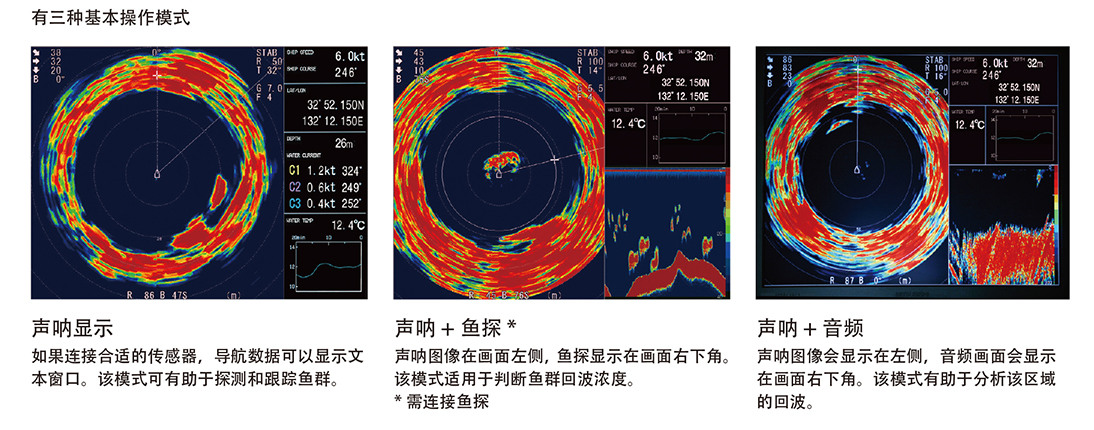

  • 可选用户操作模式

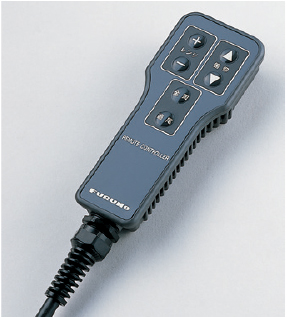

  • 该选配的远程控制器可控制倾角、量程和增益。

  • 工作频率55 或 68 kHz的探头可选

规格

一般

频率
55 kHz 或 68 kHz
基本量程
50, 85, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 800, 1000, 1200, 1600 m

显示单元

显示单元
15" 彩色 LCD 古野 MU-150HD 或个人电脑显示器
像素值
XGA (1024 x 768)
显示彩色
16 色表示回波强度 , 标记 :1 色

供电

处理单元
100-240 VAC: 4.0-2.0 A, 单相 , 50-60 Hz

环境条件

周围温度
0℃ 至 +55℃
防水等級
IPX2 ( 无处理单元接头面板 )

其他

重量
显示单元: 9.1 kg (MU-150HD选配)
控制单元: 3.5 kg
处理单元: 3.4 kg
收发器单元 :20 kg
前置放大单元: 6.5 kg
船体单元 : 70 kg (冲程:400 mm), 75 kg (冲程:600 mm)

相关文档

* 规格如有更改,恕不另行通知。
