10.4型、カラー液晶潮流計 CI-68
潮流計
10.4型、カラー液晶潮流計
型式
CI-68
装備方法自由自在、分割ユニット構成、ハイパワー出力で深場の測定も可能
漁船
官公庁船
ページトップ
特長
映像例
仕様
構成品
系統図
カタログほか
お問い合わせ
特長
5層までの潮の流向/流速を同時に表示
ピッチング、ローリングに強い安定した3ビーム方式を採用
水深150 mまでの潮流測定が可能
深海漁場での絶対潮流の測定
底潮追尾機能
潮目の発見に威力を発揮する水温グラフ表示(水温センサーの接続が必要)
最大12時間の潮流データを一画面に表示
エコーモニター表示
操業状況が把握できる自航跡表示
船速、潮流、潮流差、航程の各種アラーム
10.4型カラー液晶採用
小型船にも搭載できる分割ユニット
モニタを自由に選択できるブラックボックス仕様も可能
映像例

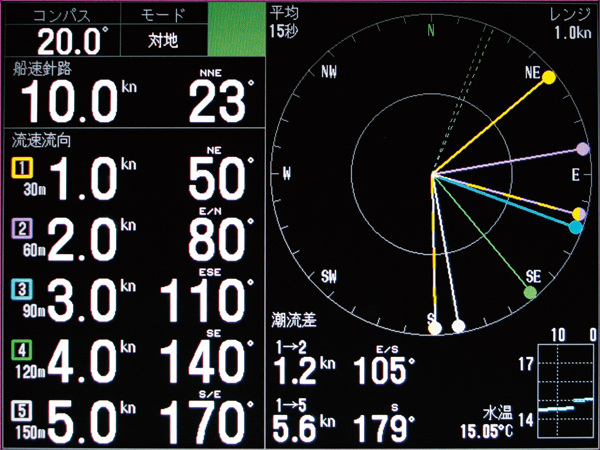

潮流ベクトル

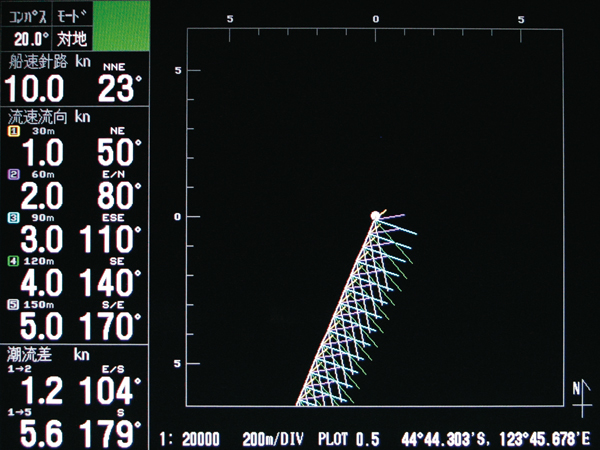

潮流航跡

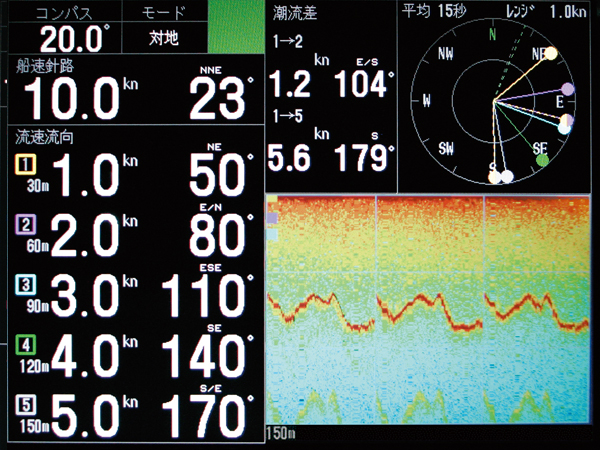

エコーモニター

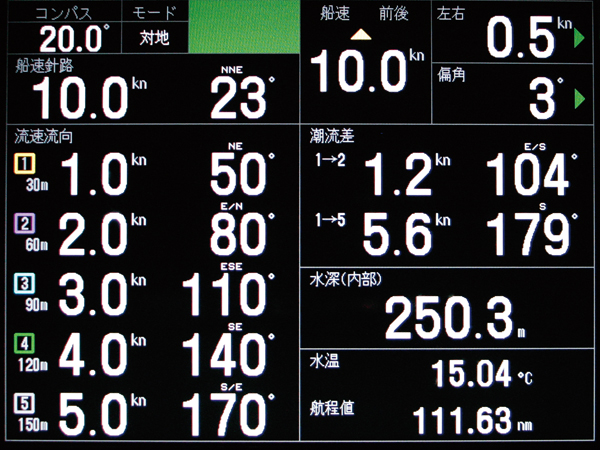

数値

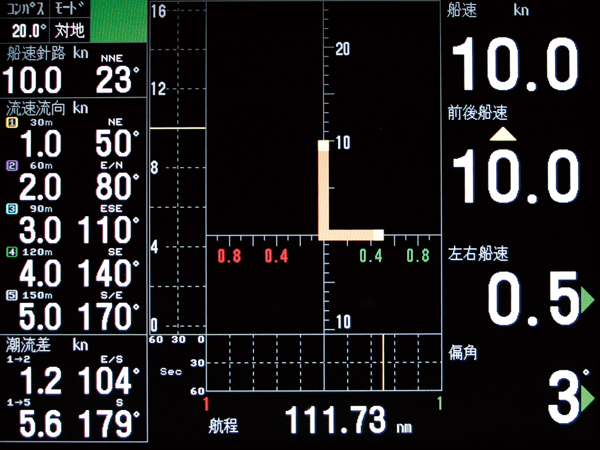

船速

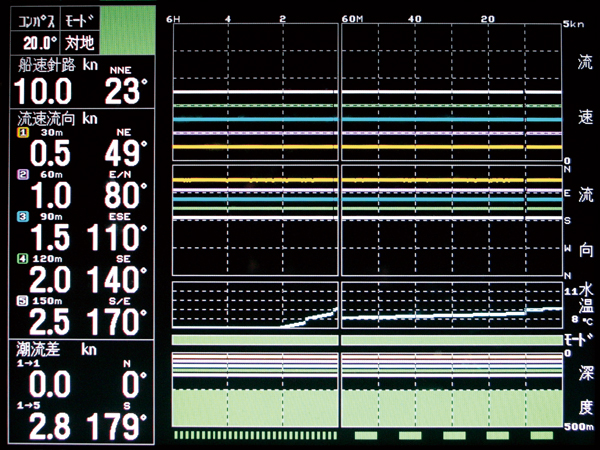

グラフ
仕様
全般
画面タイプ
10.4型 カラー液晶, 640 x 480 ピクセル
流速
0.0~9.9 kt
測定精度
0.2 kt以内
潮流測定層数
5層
潮流深度範囲
船底下2 〜150 m
(対地モードは水深22 m以上、対水モードは水深40 m以上必要)
機能
測位モード: 対地、対水、航法、自動
機能: 底潮追尾、アラーム出力、干渉除去、デモ出力
補正: 船速、潮流、取付角(方位誤差、トリム、ヒール)、針路誤差、吃水、外部KP 距離
周波数
244 kHz
防水性能
表示部: IPx0
送受信演算部: IPx0、
操作部(パネル面): IPx2
送受波器: IPx8
電源
AC 100/110/115-120/200/220/230/240 V、1Ø、
3A(AC100V)-1.5A(AC200V)
本体サイズ
327 (H) x 290 (W) x 171 (D)
質量
表示部・操作部 (MU-100C・CI-6888:6.0 kg)
送受信演算部 (CI-6810:19.0 kg)
送受波器 (CI-620-1-68:21 kg)
構成品
標準品
操作/表示部
操作部
送受信演算部
送受波器
船底タンク
キングストン
工事材料
付属品
予備品
オプション品
接続箱
CI-630
ケーブル(4P)
Z-6FVNV-SX-C 3P+1P
ケーブル組品
66S1239*5M*
66S1239*10M*
付属品
FP06-01120
FP66-00601
船底タンク
CI-620-T-S
キングストン
CI-620-K-S
DC/AC インバータ
TR-2451
表示部
MU-150C
操作部フラッシュマウント
OP06-18

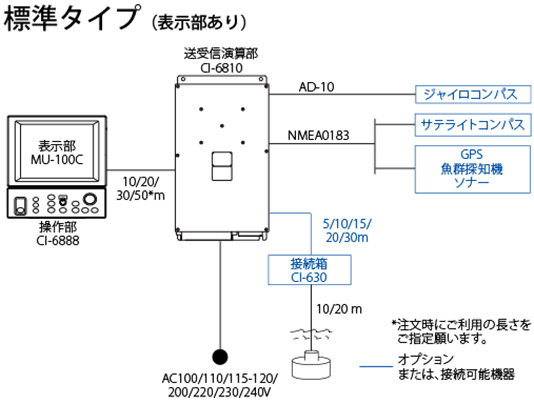

系統図
カタログほか
CI-68 製品カタログ
(最終更新日: 2023年8月1日)
お問い合わせ
製品に関するお問い合わせ
新規商談、故障・修理、仕様詳細について
* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
