10.4型、カラー液晶潮流計 型式 CI-88

特長

• 3層までの潮の流向/流速を同時に表示

• ピッチング、ローリングに強い安定した3ビーム方式を採用

• 水深100 mまでの潮流測定が可能

• 深海漁場での絶対潮流の測定

• 底潮追尾機能

• 潮目の発見に威力を発揮する水温グラフ表示（水温センサーの接続が必要）

• 最大12時間の潮流データを一画面に表示

• エコーモニター表示、前方、左右斜め後ろ方向のエコー受信状態を確認

• 操業状況が把握できる自航跡表示

• 船速、潮流、潮流差、航程の各種アラーム

• 10.4型カラー液晶採用

• 小型船にも搭載できる分割ユニット

• モニタを自由に選択できるブラックボックス仕様も可能

映像例

•

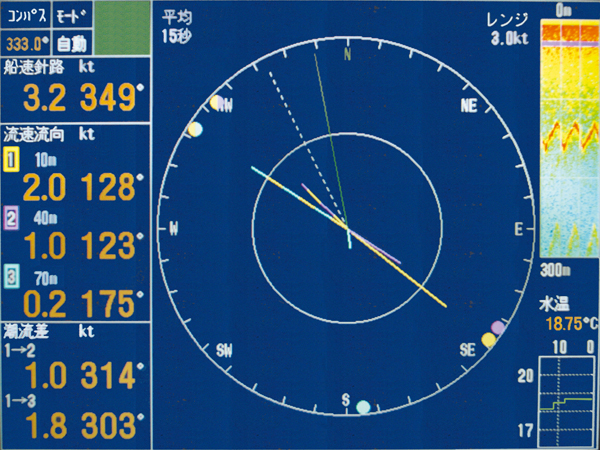

  潮流ベクトル
•

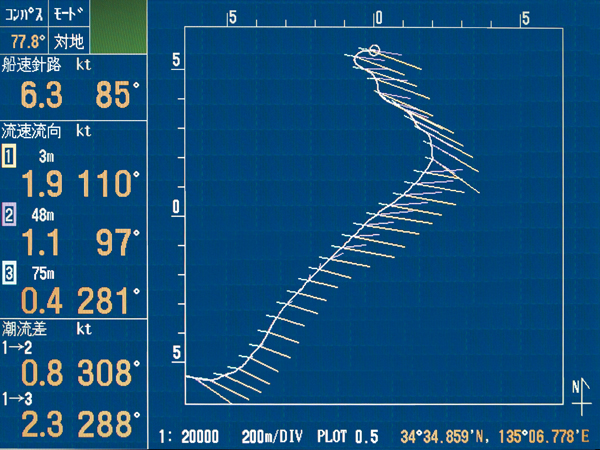

  潮流航跡
•

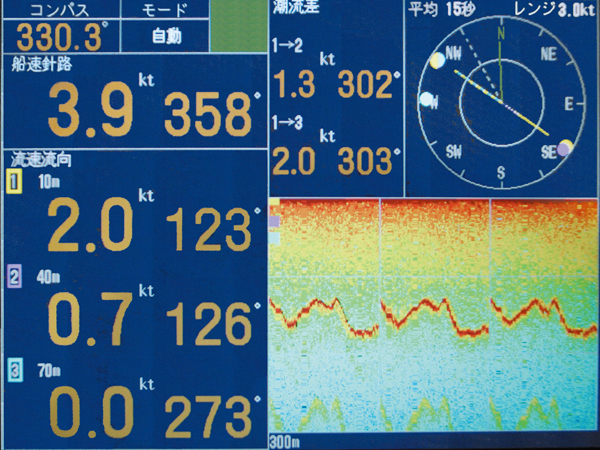

  エコーモニター
•

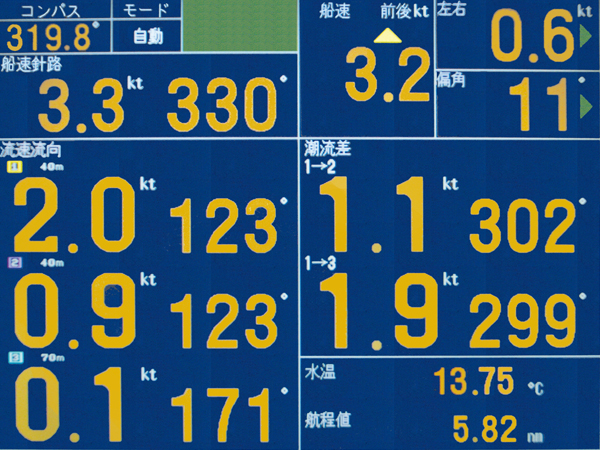

  数値
•

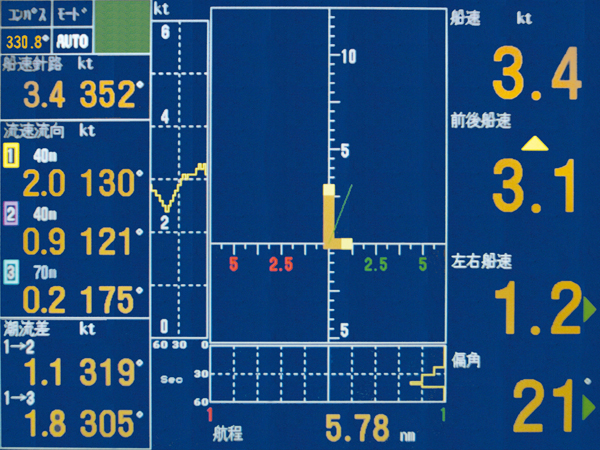

  船速
•

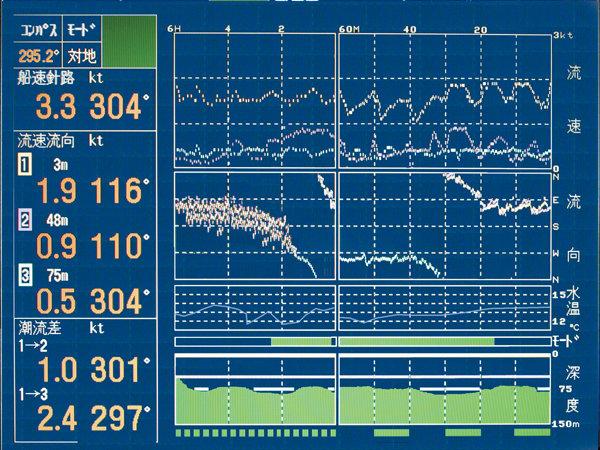

  グラフ

仕様

全般

画面タイプ

10.4型カラー液晶、640 x 480 ピクセル

流速

0.0〜9.9 kn

測定精度

0.2 kn 以内

機能

測位モード（対地、対水、航法、自動）他

周波数

288 kHz

防水性能

表示部：IPX0
送受信演算部：IPX0
操作部（パネル面）：IPX2
送受波器：IPX8

電源

DC24 V、2.5 A

本体サイズ

327（H）x 290（W）x 171（D）

質量

6.0 kg（ハンガー含む）

構成品

標準品

• 表示部（MU-100C） 1
• 操作部（CI-6888） 1
• 送受信演算部（CI-8810） 1
• 送受波器（CI-8840） 1
• 工事材料 1式
• 付属品 1式
• 予備品 1式

オプション品

• ケーブル（4P） Z-6FVNV-SX-C 3P+1P
• ケーブル組品 66S1239*5M*
  66S1239*10M*
• 付属品 FP06-01120
  FP66-00601
• キングストン TRB-1500（1）
• 船底タンク CI-820
• 舷側タンク CI-821
• 船底タンク CI-822
  CI-823
  CI-824
  CI-825
  CI-826
  CI-827
• 振動子フランジ OP66-3
• 操作/表示部 MU-150C
• 操作部フラッシ ュマウント OP06-18

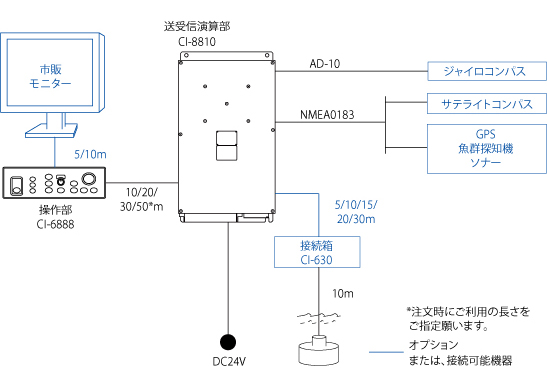

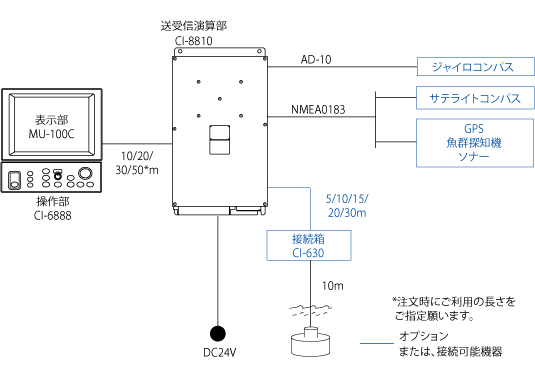

系統図

カタログほか

• CI-88 製品カタログ
