東京外環道 トンネルシールド工事

ETCによる車両入退管理で、
東名高速道路の渋滞回避と安全確保へ

導入の背景

東京外環道(東京外かく環状道路)の全通に向けて、トンネルのシールド工事が大規模に進められています。
同工事現場には、掘削土砂やセグメントなどの搬出入のために、複数のJV(ジョイントベンチャー)の工事車両が多数入退場します。入退場口は日本の動脈である東名高速道路に設置されており、渋滞を防ぐためのスムーズな入退管理が命題になっていました。

そこで、現場入退場口(オン・オフランプ)に到着した車両の詳細情報(通過地点、通過時間、車番、所属)を瞬時に識別するための仕組みとして、ETC車載器による車両識別が導入されました。また、それ以外にもGPSによる車両位置のリアルタイム監視や、トラックスケールでの計量データの記録などが実施されています。

導入におけるポイント
  • 掘削土砂搬出、セグメント搬入情報の一元管理
  • 各方面から離合集散する車両の入退制御や入退記録の自動化
  • 東名高速道路を工事車両で渋滞させない。

システム概要

運行管理(トラックマネジメント)システム

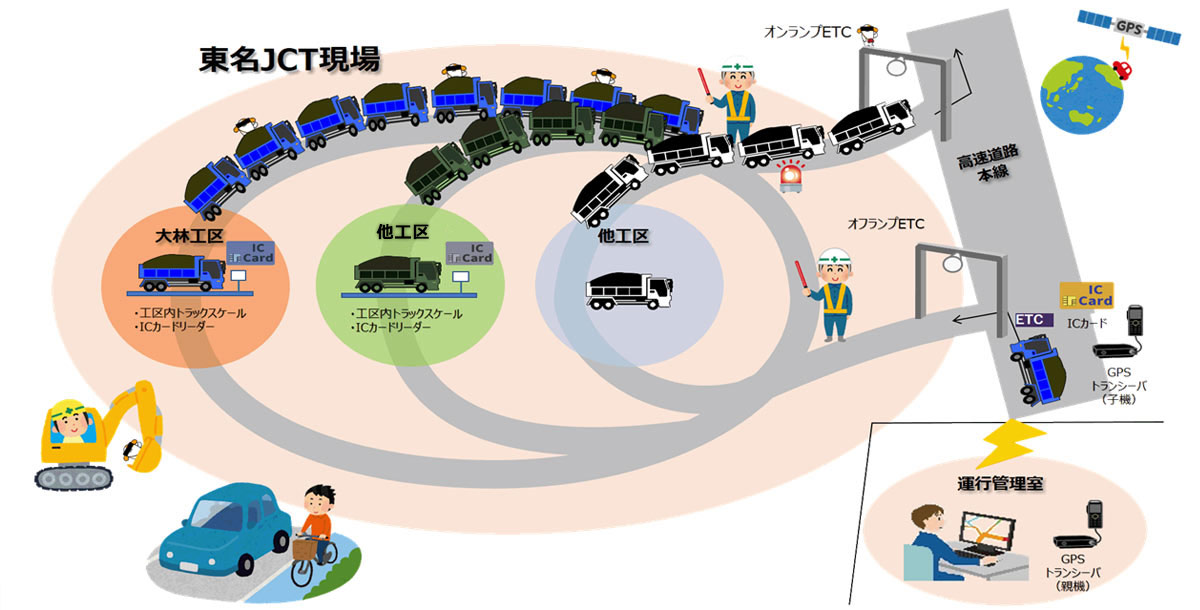

工事現場とその入退場口は、以下のイラストの構成になります。

工事現場とその入退場口のイラスト図

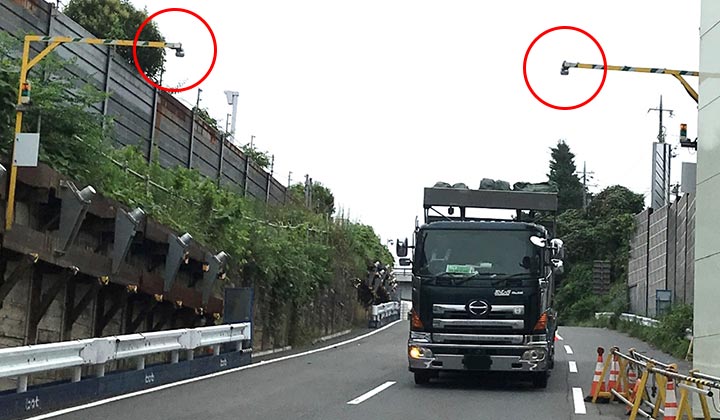

現場入退場口(オン・オフランプ)での車両識別

入退場口に設置されたDSRC路側アンテナで車両(ETC車載器)を識別します。

ETC車載器で車両識別。予約管理から計量記録まで一元管理

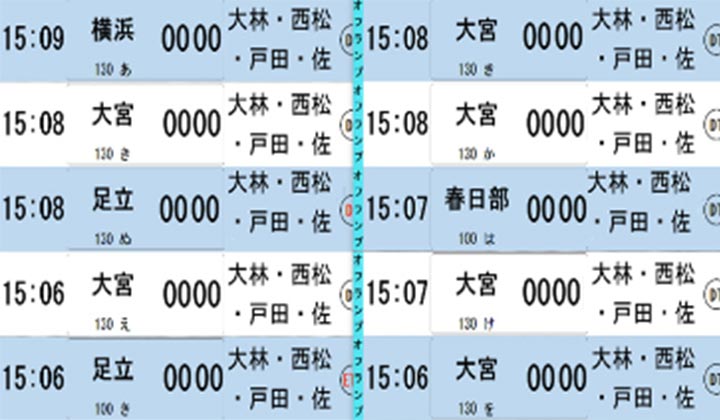

識別結果が運行管理室のモニタにリアルタイムで表示されます。車番や所属の他、通過地点、通過時間なども表示・記録されます

識別結果が運行管理室のモニタ
オン・オフランプを通過した車両情報

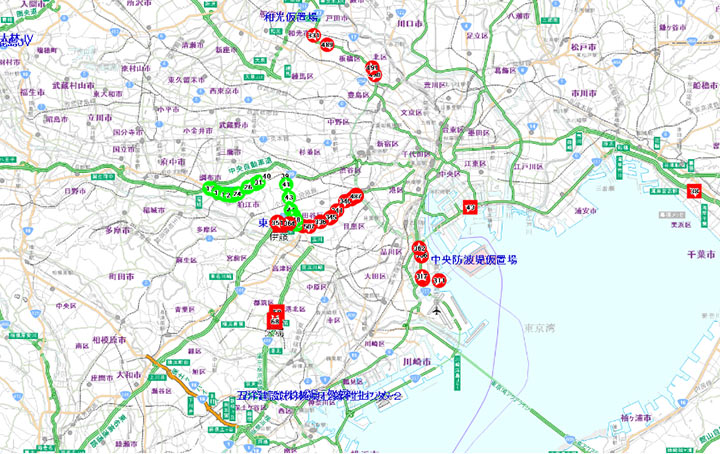

GPSによる車両位置の監視

運行管理室のモニタには、GPSで車両位置をリアルタイム表示するとともに、アイコンの色、形、塗りで、それぞれJV識別、車両種類、車載の有無を示します。
モニタを通して状況を把握し、渋滞の可能性がある場合にはトレーラの入場するタイミングをずらしたり、ダンプの運転手に無線で迂回指示を出したりして車両を管理します。

GPSによる車両位置の監
ダンプ・セグメント搬入トレーラの現在位置
【色】=大林JV =他JV
【形】=ダンプ □=トレーラー
【塗】□=積載車両 ■=空荷車両

現在の運用状況と今後について

同システムは現在、東名JCTの大林JVほか、現状4JVで運用されています。将来的には東名JCTへ入退場するすべての車両、全工区で運用される予定です。すべての車両が登録されることで、入退場がさらにスムーズになり、Uターン路に配置されている交通誘導員の業務軽減も期待されています。

東京外かく環状道路 本線トンネル東名北工事の概要

工事の概要

発注者 中日本高速道路株式会社 東京支社 東京工事事務所
東日本高速道路株式会社 関東支社 東京外環工事事務所
システム整備担当 株式会社大林組・西松建設株式会社・戸田建設株式会社・佐藤工業株式会社・株式会社錢高組
特定建設工事共同企業体
