カラービデオプロッタ 型式 GD-700-MARK-2 NEW

特長

• 映像の瞬時描画を実現するTimeZero™ テクノロジーを採用

  高度な描画特性を誇るタイムゼロテクノロジーにより、データの処理・描画スピードを大幅に向上させ、機器操作時のストレスを格段に軽減します。

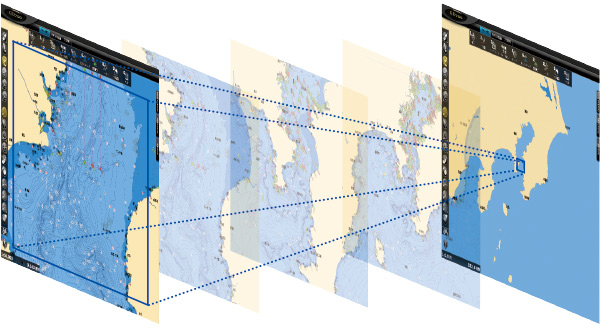

• 18層のレイヤー構造により、大容量データを効率的に管理可能

  自船航跡 600,000点、マーク 200,000点、ライン 400,000点、目的地 100点、ルート 200点を記憶できる大容量メモリを有しています。表示レイヤーは18層、季節や用途に応じてレイヤーを切り替えることで、必要な情報をすばやく表示・管理できます。

• 2画面独立表示対応

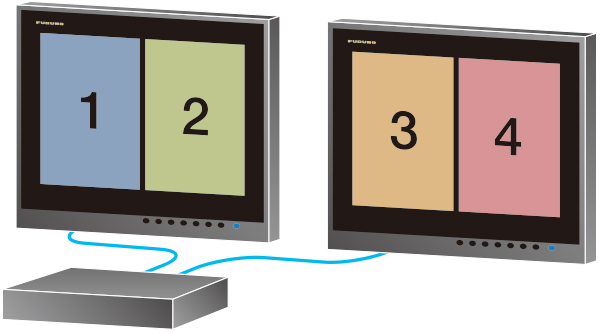

  ディスプレイ2台の接続により、最大4画面まで独立して操作することができます。2つの画面に同じ映像を表示することも可能です。


  4画面表示イメージ

• 3つの仕様と機能

  旧モデルのGD-300およびGD-700を統合し、目的に応じて選べる3つの仕様を提供しています。

  	A仕様	B仕様	C仕様	旧モデル（GD-300）	旧モデル（GD-700）
  プロッタ機能	◯	◯	◯	◯	◯
  レーダー重畳	◯	◯	×	◯	◯
  気象情報重畳	◯	×	×	×	◯
  海底マッピング	◯	×	×	×	◯
  WASSP表示	◯	×	×	×	◯
  内蔵GPS	×	×	×	◯	×
  メニュー形式	リボンのみ	リボン・標準	リボン・標準	リボン・標準	リボンのみ

• 日本全国の詳細なnew pecチャートを標準搭載^※（共通仕様）

  詳細な海底地形図（等深線）、漁具の定置箇所、マリーナなど、有益な情報が満載の「new pec」を採用しています。3D画面では等深線のカラー表示により、海底地形をより直感的に把握することができます。
  ※ new pecをMapmediaフォーマットに変換しています。
  ※ 日本水路協会が発行する航海用電子参考図（new pec）とは表現が一部異なります。
  ※ 紙海図の代替としての活用はできません。航海上の判断には海図を使用してください。

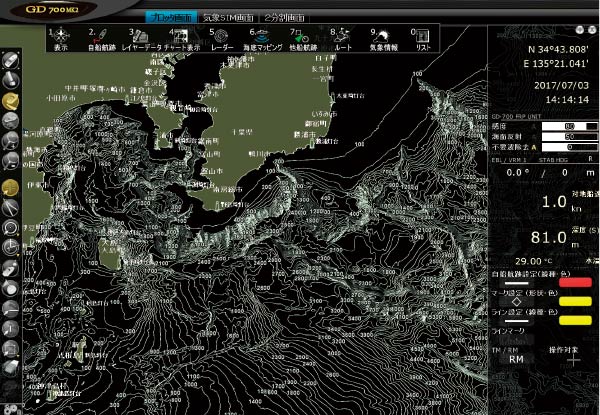

  2D表示（平面プロッタ画面）

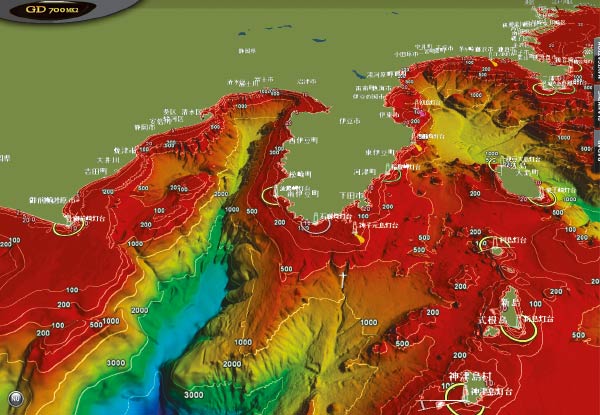

  3D表示（海底起伏のカラー表示例）

• 深度情報をもとに海底地形を描写する海底マッピング機能を搭載（A仕様）

  魚群探知機やマルチビームソナーWASSPシリーズ^※が計測した深度情報で海底地形を描くマッピング機能を搭載しています。海底の起伏や点在する漁礁や水没物等をリアルタイムにグラフィック表示すると同時にデータ収録が可能で、収録したデータはUSBメモリを介して他船のGD-700シリーズへ移行することもできます。
  ※ 対応モデル：WMB-160F-CT、WMB-80F、WMB-3230、WMB-5230、WMB-4340、WMB-6340、WMB-1320F

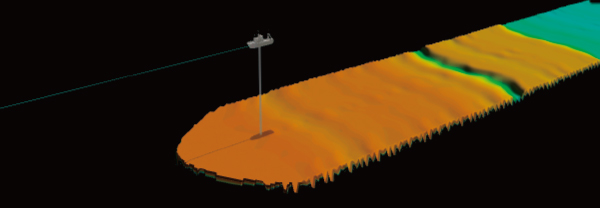

  マッピングイメージ

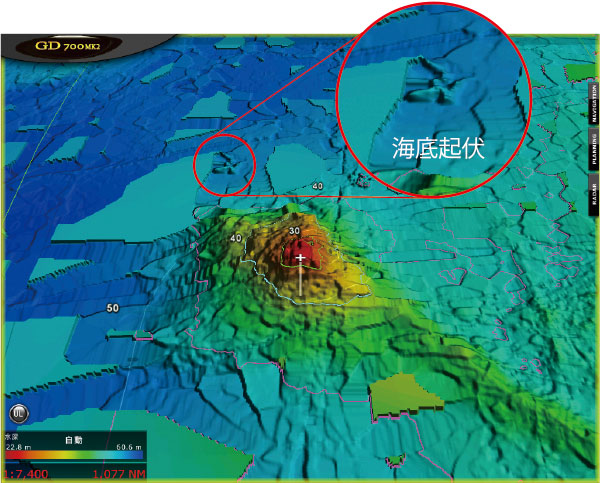

  海底マッピング機能により水深50mのラインに現れた海底起伏。これまでとは違った場所で漁獲ができるなど漁場開拓に役立ちます。

• レーダー重畳表示機能^※（A/B仕様）

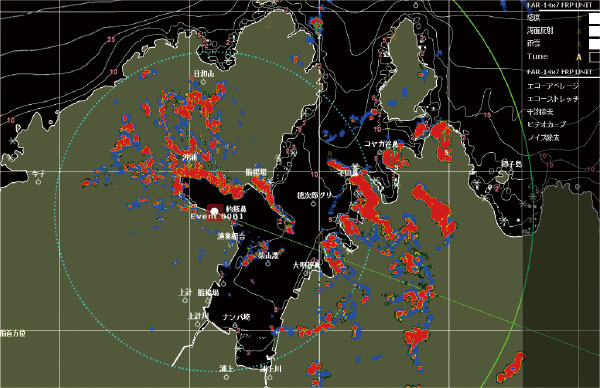

  海図（チャート）上にレーダー映像を重ねて表示することが可能です。周囲の障害物や他船との距離・位置関係を直感的に把握することができるため、安全かつ効率的な航行に役立ちます。
  ※ レーダー映像の重畳表示には、レーダーセンサーとの接続、自船位置情報および船首方位信号が必要です。
  ※ アナログレーダーの接続にはレーダー接続箱RCB-001が必要です。



• エコートレイル表示機能（A/B仕様）

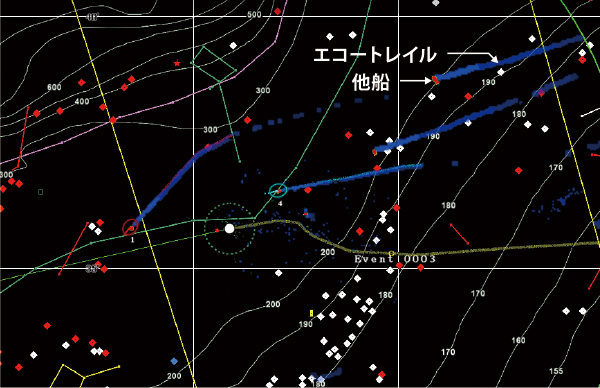

  エコートレイルはレーダーエコーに対して、一定時間の残像（トレイル）を表示させることで、他船の動向（針路・速度）を視覚的にわかりやすくする技術です。

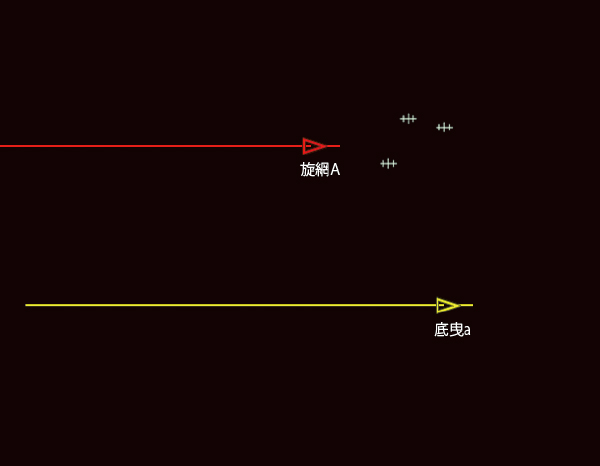

• トレイルやマーク・ラインの色設定が可能（共通仕様）

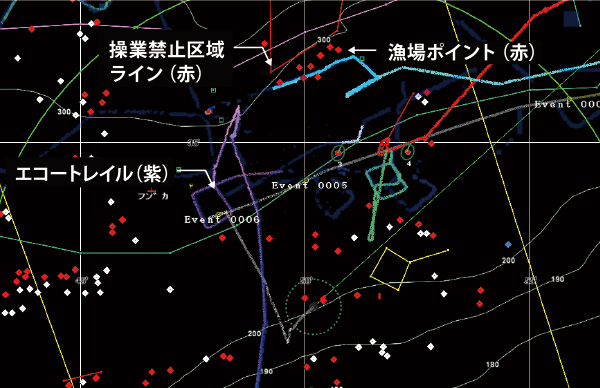

  浅瀬、漁場などの重要なポイントにマークを投入することや、海苔網や定置網などの障害物、操業禁止区域などにラインを入れることができます。マークやラインを色分けすることで情報をわかりやすく管理することが可能です。



• 気象や海況情報の重畳表示（A仕様）

  衛星通信を利用することで、天気図や風向・風速、海面水温などの最新の気象・海況情報を、世界中どこにいても受信することが可能です。取得したデータはチャート上に重ねて表示できるため、海面水温の分布や潮流の動きなどを視覚的に把握しやすく、漁場選択をはじめとする操業の効率化に役立ちます。
  ※ メールまたはパケット料などの通信費が別途かかります。

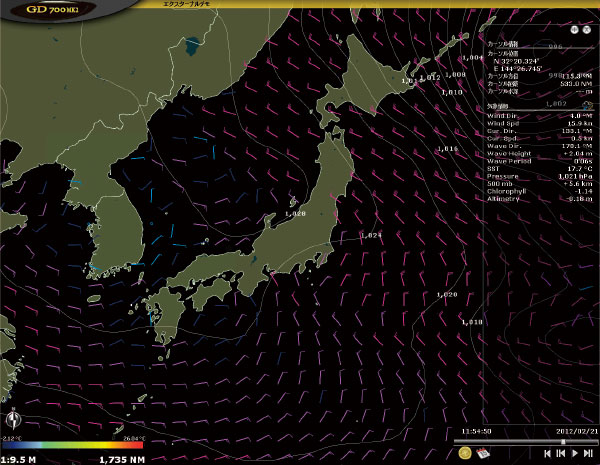

  気圧配置/風向風速


  海面温度/海流

• 船舶自動識別装置（AIS）と接続することで、AISターゲット情報の表示が可能（共通仕様）

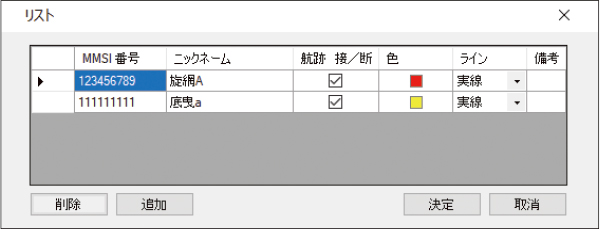

  AISのカスタム設定により、ターゲット船を特定の色、船名で表示することが可能です。また、船名の表示をカスタム設定したターゲット船のみに限定することができるため、画面を煩雑にすることなく、僚船や他船団の動向を的確に把握できます。


  設定画面



• よく使う機能にすばやくアクセスできる専用操作部（オプション）

  プロッタ操作部（PCU-001）

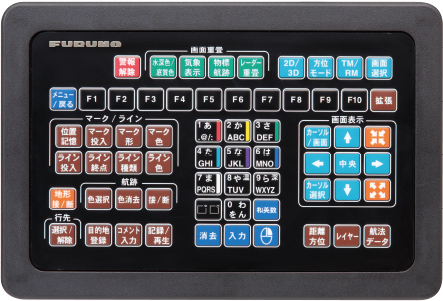

  視認性・操作性を高めるため、色分けと大型のメニューキーを採用。 使用頻度の高い機能をファンクションキーに登録でき、ワンタッチで目的の機能にすばやくアクセスできます。

  トラックボール操作部（TCU-001）

  操業中の操作の多くがマウスで簡単に行えるため、作業の効率化と省スペース化に寄与し、快適な操作環境を提供します。
  ※ プロッタ操作部（PCU-001）、トラックボール操作部（TCU-001）の接続には、USB操作部延長箱（UDS－001）が必要です。


  プロッタ操作部（PCU-001）


  トラックボール操作部（TCU-001）

仕様

本体

画面タイプ

1024×768（XGA）
1280×1024（SXGA）
1600×1200（UXGA）
1920×1200（WUXGA）
1920×1080（FHD）

表示モード

・画面モード：プロッタ、気象^※、2 分割（2D/3D 表示）
・重層情報：気象^※、レーダー^※、海底地形^※、反射強度^※、衛星写真、水深帯、等深線、潮汐・潮流、アイコン
※ 仕様による

プロッタ部

地図データ

メルカトル図法

記憶点数

自船航跡：600,000 点
目的地：100 点
マーク記憶点数：200,000 点
ライン記憶点数：400,000 点
ルート（目的地最大100）：200 ルート
外部目的地：1点

表示範囲

自由縮尺または任意の18 ステップ（1/500～1/10,000,000）

その他

防水性能

制御部：IP20（IP122：オプション）
操作部：IP22（前面）、IP20（背面）

電源

DC24 V

本体サイズ

制御部：402（H）x 348（W）x 154（D）
操作部 卓上タイプ：99（H）x 360（W）x 154（D）、操作部 埋め込みタイプ：88（H）x 360（W）x 150（D）

質量

制御部：8.0 kg
操作部 卓上タイプ： 3.3 kg、操作部 埋め込みタイプ ：2.3 kg

構成品

標準品

• 制御部 MPU-005

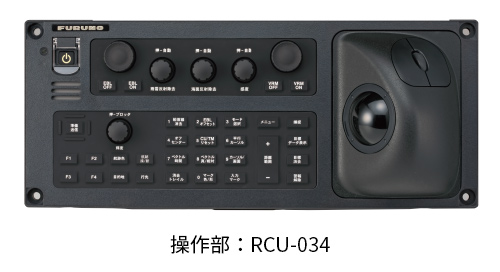

• 操作部 RCU-034
• 工事材料
• 予備品

オプション品

• USB操作部延長箱 UDS-001
• プロッタ操作部^※ PCU-001
  ※ プロッタ操作部は直接制御部に接続できません。接続する場合は、USB操作部延長箱が必要です。
• トラックボール操作部^※ TCU-001
  ※ トラックボール操作部は直接制御部に接続できません。接続する場合は、USB操作部延長箱が必要です。
• 操作部ケーブル 5 ｍ/30 m（RCU-034用）
• ケーブル組品 2 m/5 m/10 m/15 m
• LANケーブル 2 m/5 m/10 m/30 m^※/50 m^※
  ※ アジロ鎧装
• ジョイントボックス（LANケーブル延長用）
• HDMIケーブル 5.3 m/10.3 m
• USBケーブル 5 m（表示部輝度制御用）
• AC/DC電源ユニット PR-241
• 取扱説明書（B/C仕様用）
• 防滴カバー

系統図

カタログほか

• GD-700-MARK-2 製品カタログ
  (最終更新日: 2025年8月27日)
