ソナー

サーチライトソナー 型式 CH-500

卓越した高速旋回で魚群を見逃さずに探知

プレジャーボート 漁船
高輝度カラーLCD CAN bus NMEA2000 認証

特長

  • 卓越した高速旋回で魚群を見逃さずに探知

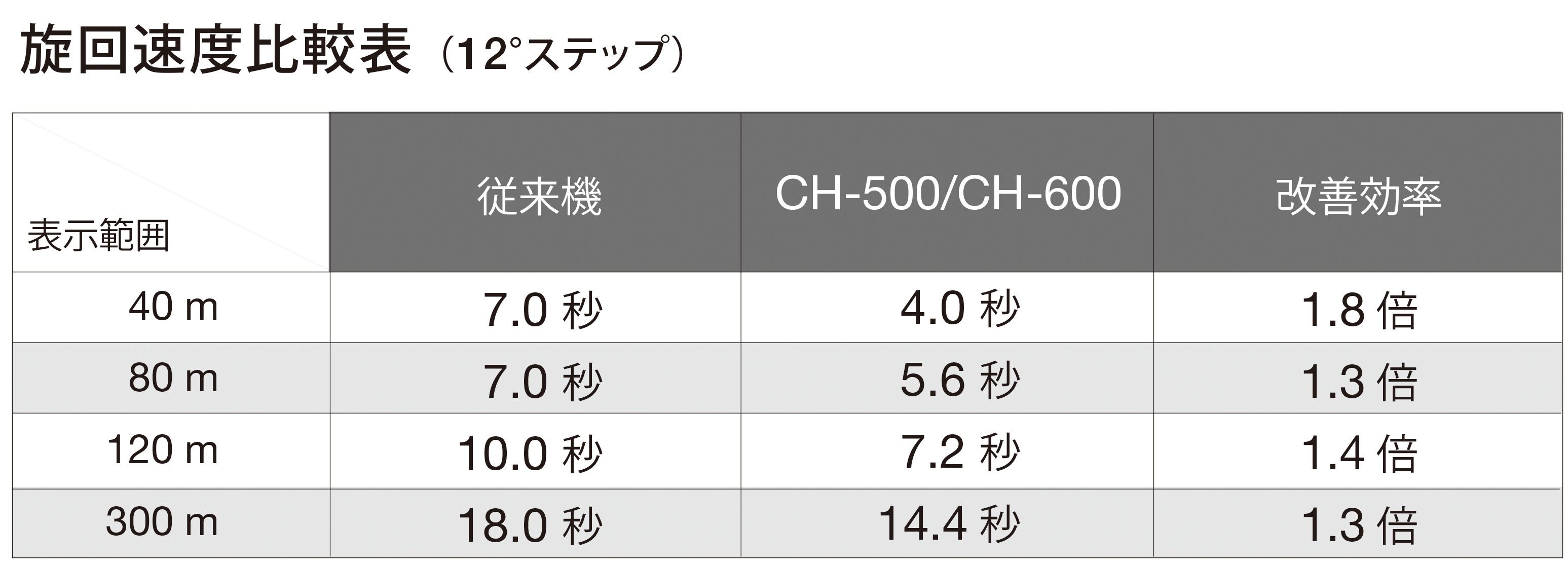

    ■ 強力モーター採用により高速旋回を実現

    強力モーターの採用により旋回速度が向上しました。
    探知回数が多くなったことで魚群の早期発見が可能となり、効率操業に貢献します。

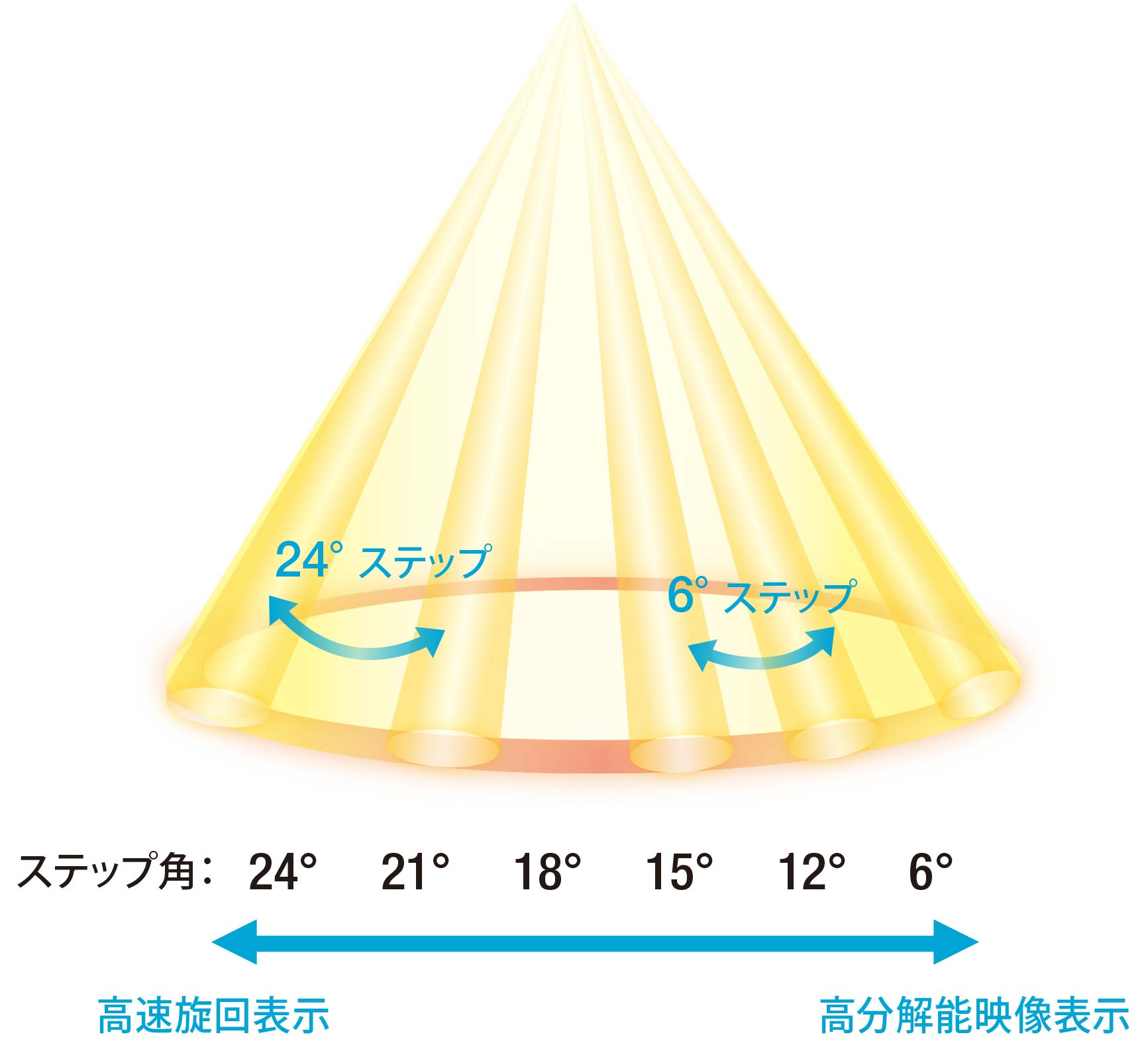

    ■ ステップ角は6段階。目的に応じた速度設定が可能

    6段階のステップ角から目的に応じた角度を選択し、旋回速度を変更することができます。
    遠距離の情報は高速旋回で探知し、捉えた魚群エコーはステップ角を小さくした高分解能の映像に切り換えて確認するなどの使い分けが可能です。



                       高速旋回に比べ、低速旋回で捉えた映像の分解能は高くなります。




  • 多彩な機能で確実に魚群を捉える

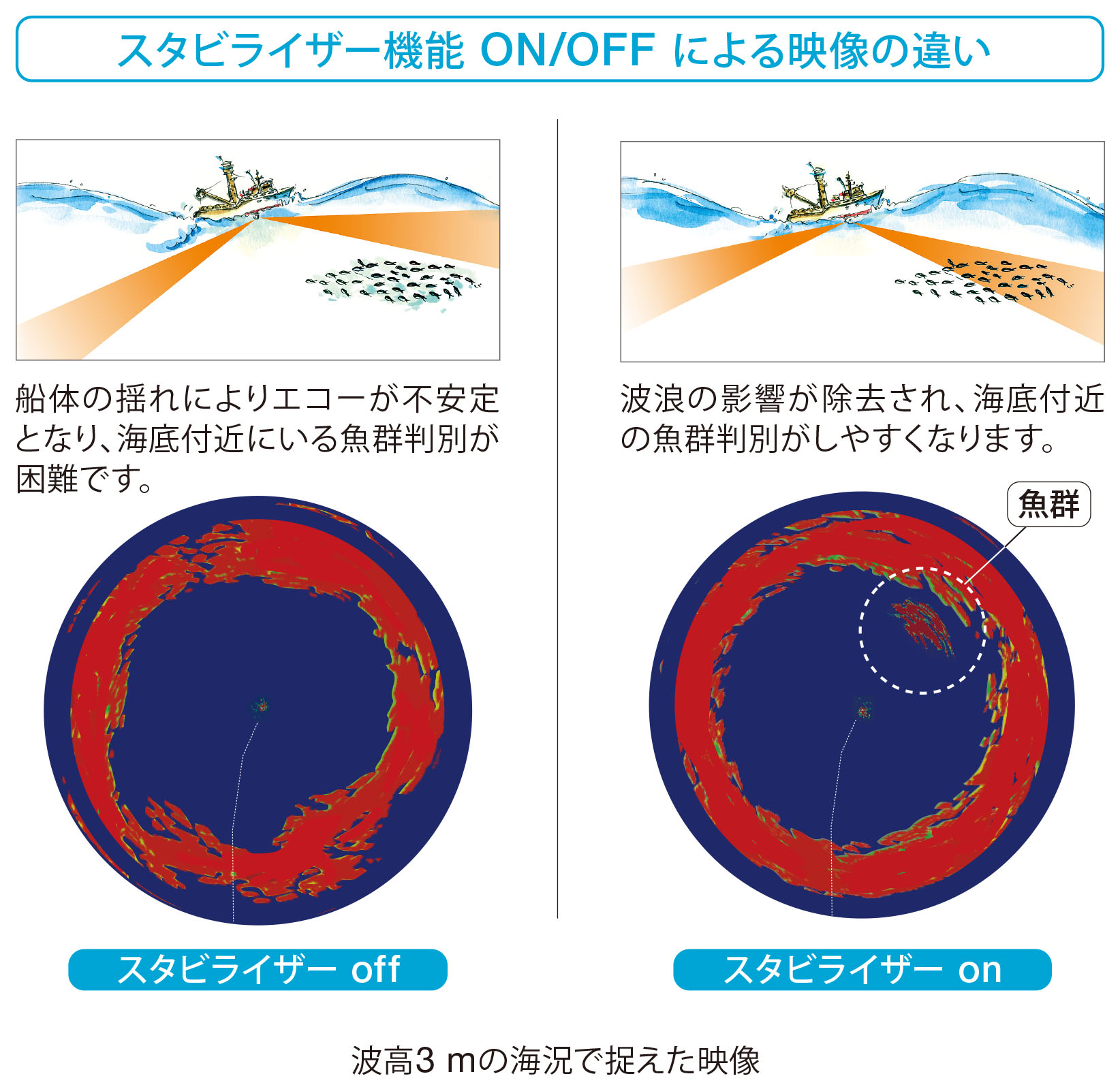

    ■ 荒れた海況でも安定的な映像を表示するスタビライザー機能
    【モーションセンサー標準装備】

    動揺と傾斜を瞬時に検出し、補正を行うことで安定した映像を提供します。
    荒れた海況でも繊細かつ安定的な映像となり、魚群の判別がしやすくなります。

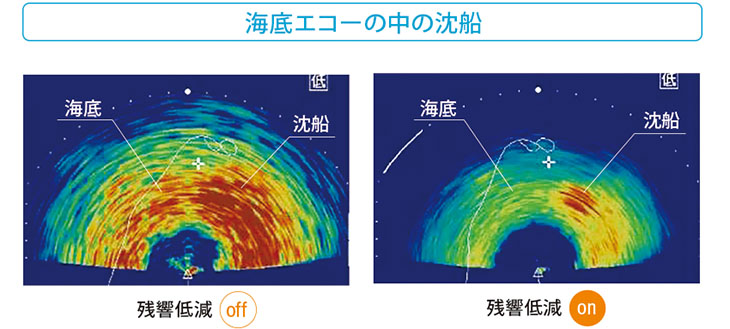

    ■ 海面や海底の反射を抑制する残響低減機能

    海底反射の影響を受けやすい時化の状態、プランクトンが多く分布している状況等において、残響を低減して魚などのエコーを見やすくします。

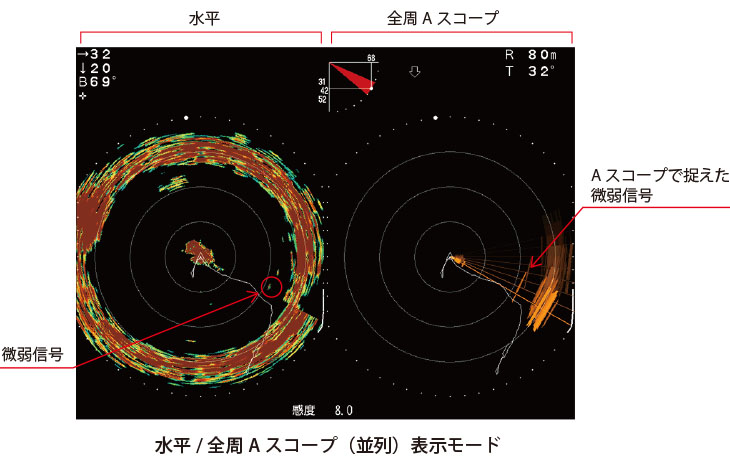

    ■ 全周Aスコープと聴音で魚を捉える

    全周Aスコープは、最新のエコーの強さを送受信方向毎に表示します。動きの速い魚の探知に有効です。また、聴音機能は魚群反応や底質の変化を区別された音でお知らせしますので、常に画面を注視しなくても、検出した反応を聴覚で確認することができます。
    全周Aスコープと聴音機能の併用でさらに判断がしやすくなります。








    小さな魚群の音

    大きな魚群の音

    海底の音

    泡(航跡など)の音



    ■ 多彩な表示モード

    11パターンの表示モードから、操業シーンに応じた画面を選択できます。

  • 操業に直結した視認性

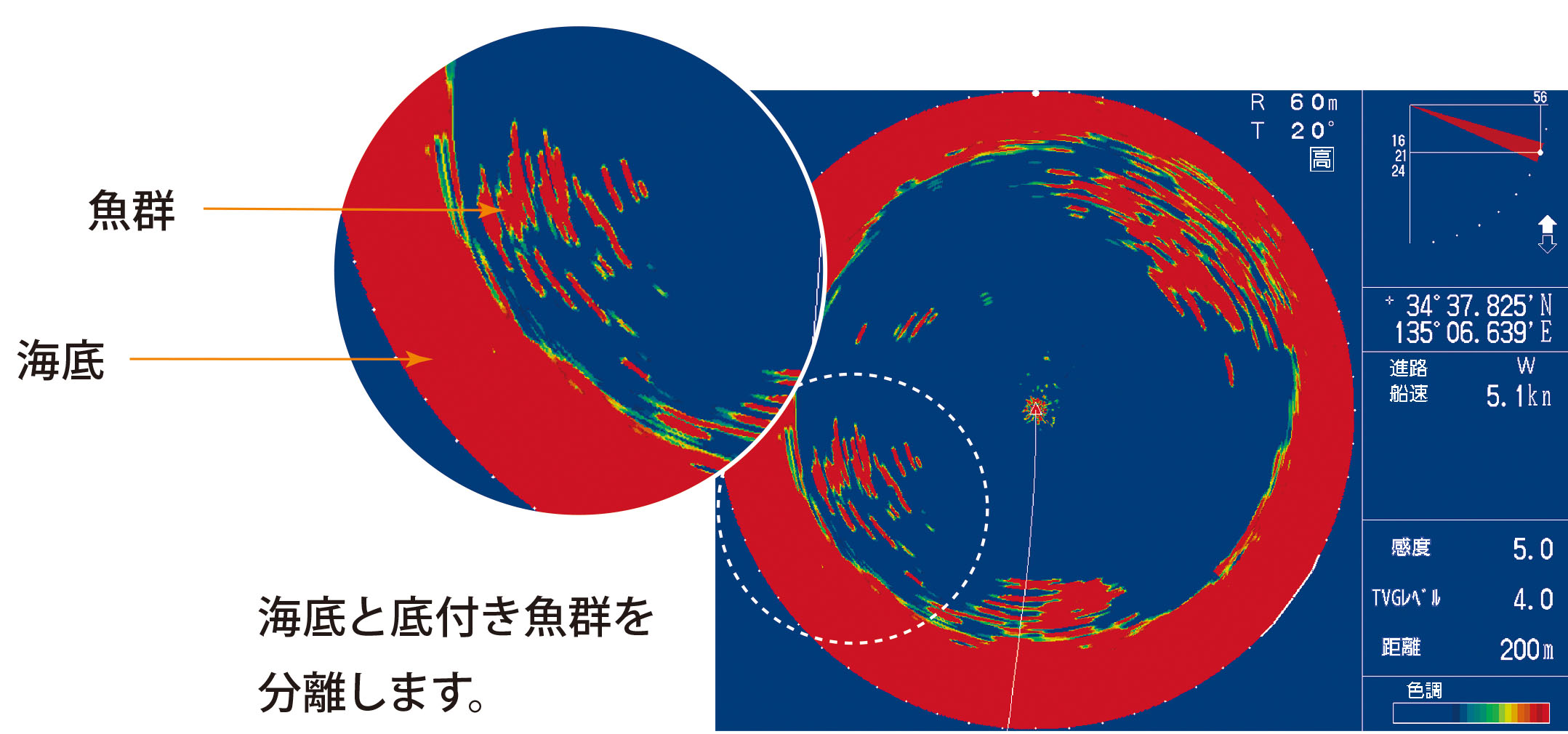

    ■ 表示分解能を高める信号処理技術

    エコーを滑らかに表示する信号処理技術により、底付き魚群と海底エコーを分離するなど、
    水中の状況をより忠実に描画します。





    ■ 半透明メニューの採用

    メニュー設定をしている時でも、エコーを随時確認することができます。


     ■全面感度設定

    表示中の信号すべてに感度調整が適用されますので、瞬時に最適な画像表示となります。感度設定の前と後の映像を比較することができ判断しやすくなります。

  • 装備環境を考慮した設計


    ■ 12.1型 高輝度液晶モニターを採用(XGA)

    直射日光下でも見やすい950cd/㎡の高輝度モニターを採用しています。


    ■ 過酷な操業環境に対応した防水性能

    表示部(MU-121C)・操作部(CH-502)、上下動制御部は防水性能IP55に対応しています。


    ■ 対象魚・環境に応じた上下装置の組合せ

    ・ 5種類の周波数から選択(60/88/150/180/240 kHz)
    ・ 2種類のストローク長、5種類のシャフト長、複数のケーブル長を用意
    ・ 2種類の電源仕様(DC 12/24 V)


    ■ 表示部を自由に選べるブラックボックスタイプもご用意

    ブラックボックスタイプの仕様には表示部は含まれておりません。
    表示部はお客様手配となります。


仕様

総合

周波数
60/88/150/180/240 kHz (購入時選択)
レンジ
水平距離:10~2400 m、15段階(ユーザー設定可)
断面距離:10~600 m、15段階(ユーザー設定可)

表示

画面タイプ
12.1型 カラーLCD
表示画素数
XGA (1024 x 768)
表示色
反応色32、16または8色、下地色3色切替(メニュー選択)
表示画面
水平(標準・拡大・断面/縦書併記・断面分割・Aスコープ併記)、
断面、魚探(標準・Aスコープ併記)、全周Aスコープ(標準・水平並列)

送受信装置

出力
0. 8 kW~1. 5 kW( 周波数による)、出力低減機能あり
送信パルス幅
0.2~20.0 ms、レンジ連動
TVG
レベル:最大 100 dB、距離:最大 1000 m
聴音
2 W(8Ω)
周波数 0.9~1.2 kHz(オプション外部スピーカー使用)

表示部

データ表示
レンジ、俯仰角、感度、TVG、干渉除去
情報表示
自船位置またはカーソル位置、深度、方位、船速・潮流ベクトル、航跡、水温(外部よりNMEAデータ入力が必要)
単位
m / ft / fa / pb / ヒロ
映像調整
色消し、クラッタ、画像スムージング、全画面感度設定、残響低減、オートフィルタ
その他機能
干渉除去、透過メニュー、ターゲットロック(3機能、メニュー選択)

上下装置

上昇・下降時間(全突出時)
30秒(400 mmストローク)
20秒(250 mmストローク)
耐用船速
20 kn(上下動作中は15 kn以下)
ストローク
400 mm(CH-5041) または 250 mm(CH-5051)(購入時選択)
タンク径(内径)
190 mm(CH-5048)
水平モード制御
旋回範囲 6~360°、24° ステップ
旋回速度ステップ角 6° , 12°, 15°, 18°, 21°, 24°
俯仰角 -5(° 水平より上向き)~90°( 垂直)、 1° ステップ
自動ティルト 俯仰角設定値を中心に±2°~±10°自動変化
断面モード制御
断面探索範囲:6~180°、12° ステップ
断面探索ステップ角:普通3°、高速6°
送受波器ビーム幅
60 kHz 水平(-3dB/-6dB):15°/20° 垂直(-3dB/-6dB):12°/17°
88 kHz 水平(-3dB/-6dB):12°/16° 垂直(-3dB/-6dB):10°/13°
150 kHz 水平(-3dB/-6dB):7°/9° 垂直(-3dB/-6dB):7°/9°
180 kHz 水平(-3dB/-6dB):7°/9° 垂直(-3dB/-6dB):8°/10°
240 kHz 水平(-3dB/-6dB):6°/8° 垂直(-3dB/-6dB):6°/8°
スタビライザー機能
モーションセンサー内蔵

インターフェイス

ポート数
映像出力 :1ポート、HDMI、XGA
NMEA0183:2ポート、V1.5/2.0/3.0/4.0/4.1、
       4800/9600/19200/38400 bps
NMEA2000 :1ポート
外部KP :1ポート、入出力
NMEA0183
入力 :CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG, HDM,
HDT, MDA, MTW, RMC, THS, VDR, VHW, VTG
出力 :TLL
NMEA2000
入力:059392/904, 060160/416/928, 061184,
065240, 126208/720/992/996, 127250,
128259/267, 129025/026/029/033/291,
130310/311/312/316/577/821
出力:059392/904, 060928, 061184, 126208/464/
720, 126993/996/998, 130822/823/828

電源

電源装置
DC12-24 V :4.7-2.3 A
上下動制御器
DC12/24 V : 2.2/1.1 A(上昇時:7.2/3.6 A)
整流器
AC100/110/115/220/230 V、単相、50/60 Hz、13 A以下

環境条件

使用温度範囲
表示部・操作部・送受信装置
-15℃~ + 55℃
上下装置
0℃~ + 55℃(旋回俯仰部:0℃~ + 35℃)
防水性
表示部・操作部 IP55
送受信装置・上下装置 IPX2
(上下動制御部はIP55)

その他

質量
操作/表示部 : 約 4.0 kg
送受信装置 : 約 3.3 kg
上下装置(CH-504/400 ストローク) : 約 41 kg
上下装置(CH-505/250 ストローク) : 約 40 kg

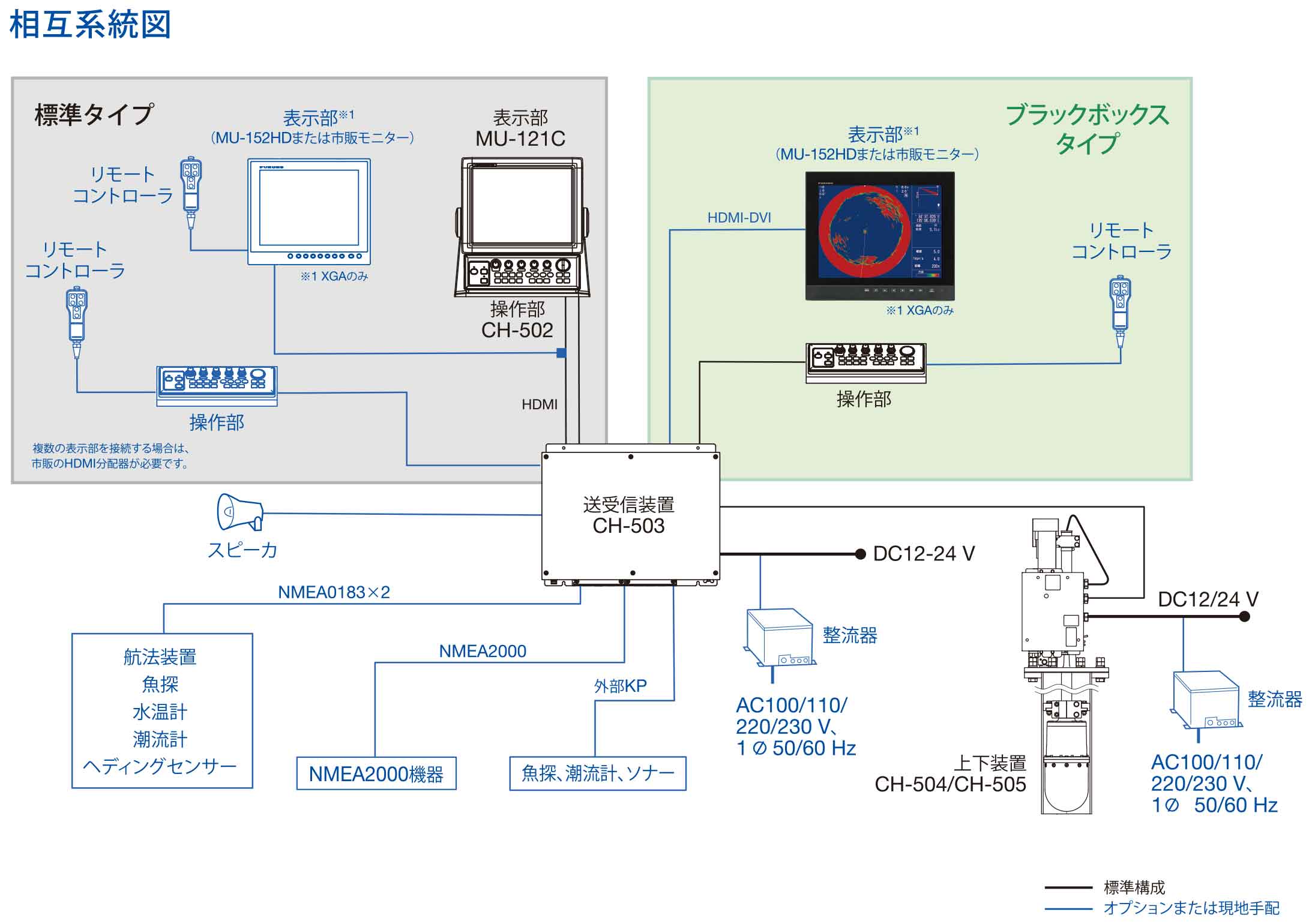

構成品

標準品

  • 操作部・操作部(標準タイプ)  CH-502/MU-121C
  • 送受信装置 CH-503
  • 上下装置 (1)CH-504(400 mmストローク)
    (2)CH-505(250 mmストローク)

    (1),(2)より選択
  • 工事材料、予備品

オプション品

  • 操作部 CH-502
  • 表示部 MU-121C
  • リモートコントローラ CH-256
  • スピーカ組品 CA-151S-ASSY
  • 整流器 RU-1746B-2
  • その他 表示部 卓上キット
    表示部 フラッシュマウント
    操作部 フラッシュマウント
    ケーブル組品
    防水金物
    防水金具
    信号ケーブル
    フェアリング
    付属品
    格納タンク

表示モード例

カタログほか

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
