ソナー

2周波サーチライトソナー 型式 CH-600NEW

プレジャーボート向け 漁船向け

高速旋回で、より速く、よりわかりやすく魚群を捉える。

CAN bus VIDEO 出力 NMEA2000 認証

特長

  • 低周波と高周波の2周波対応でより効率的な探索を実現

    ひとつの送受波器で低周波と高周波の2周波を同時に送受信できます。
    2周波を見比べられますので、魚群の形状や瀬付き魚群の判断に有効です。

    *購入時に60/153 kHz または 85/215 kHzから選択


  • 低周波と高周波を駆使してシラス判別をサポート

    低周波と高周波の特性を利用した表示モードで、シラスの反応をわかりやすく表現します。
    魚群探索時、自船から遠く離れた場所にいるシラスを見極める際に最適です。



  • 卓越した高速旋回で魚群を見逃さずに探知


    ■ 強力モーター採用により高速旋回を実現 【NEW】

    強力モーターの採用により旋回速度が向上しました。
    探知回数が多くなったことで魚群の早期発見が可能となり、効率操業に貢献します。







    ■ ステップ角は6段階。目的に応じた速度設定が可能 【NEW】

    6段階のステップ角から目的に応じた角度を選択し、旋回速度を変更することができます。
    遠距離の情報は高速旋回で探知し、捉えた魚群エコーはステップ角を小さくした高分解能の映像に切り換えて確認するなどの使い分けが可能です。



               * 高速旋回の映像は、低速旋回と比べて映像の分解能は低くなります。




  • 多彩な機能で確実に魚群を捉える


    ■ 荒れた海況でも安定的な映像を表示するスタビライザー機能
    【モーションセンサー標準装備】

    動揺と傾斜を瞬時に検出し、補正を行うことで安定した映像を提供します。
    荒れた海況でも繊細かつ安定的な映像となり、魚群の判別がしやすくなります。

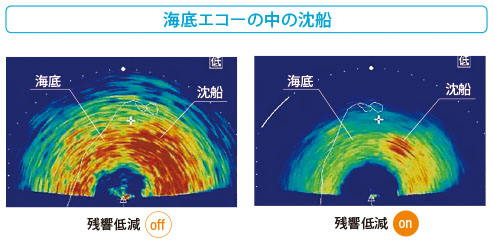

    ■ 海面や海底の反射を抑制する残響低減機能 【NEW】

    海面反射の影響を受けやすい時化の状態、プランクトンが多く分布している状況等において、残響を低減して魚などのエコーを見やすくします。






    ■ 全周Aスコープと聴音で魚を捉える
    全周Aスコープは、最新のエコーの強さを送受信方向毎に表示します。動きの速い魚の探知に有効です。また、聴音機能は魚群反応や底質の変化を区別された音でお知らせしますので、常に画面を注視しなくても、検出した反応を聴覚で確認することができます。
    全周Aスコープと聴音機能の併用でさらに判断がしやすくなります。





    小さな魚群の音

    大きな魚群の音

    海底の音

    泡(航跡など)の音



    ■ 全面感度調整


    ■ 多彩な表示モード

    39パターンの表示モードから、操業シーンに応じた画面を選択できます。

  • 操業に直結した視認性


    ■ 表示分解能を高める信号処理技術 【NEW】

    エコーを滑らかに表示する信号処理技術により、底付き魚群と海底エコーを分離するなど、
    水中の状況をより忠実に描画します。

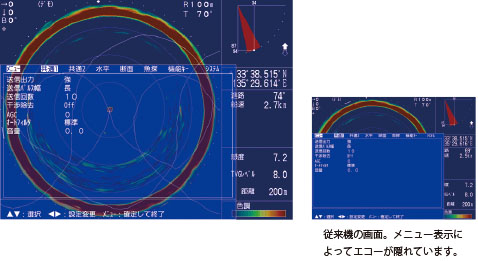

    ■ 半透明メニューの採用  【NEW】

    メニュー設定をしている時でも、エコーを随時確認することができます。



  • 装備環境を考慮した設計


    ■ 12.1型 高輝度液晶モニターを採用(XGA)

    直射日光下でも見やすい950cd/㎡の高輝度モニターを採用しています。


    ■ 過酷な操業環境に対応した防水性能

    表示部(MU-121C)・操作部(CH-502)、上下動制御部は防水性能IP55に対応しています。

    ■ 対象魚・環境に応じた上下装置の組合せ

    ・ 2種類の周波数から選択(60/153 kHz または85/215 kHz)
    ・ 2種類のストローク長、5種類のシャフト長、複数のケーブル長を用意
    ・ 2種類の電源仕様(DC 12/24 V)


    ■ 表示部を自由に選べるブラックボックスタイプもご用意

    ブラックボックスタイプの仕様には表示部は含まれておりません。
    表示部はお客様手配となります。

仕様

送受信装置

周波数60/153 kHz または85/215 kHz(購入時選択)
送信出力1 kW
送信パルス幅0.2~20.0 ms、レンジ連動、2周波同時送信時は10.0 ms以下
TVGレベル:最大 100 dB、距離:最大 1000 m
表示範囲水平距離:10~2400 m、15段階(ユーザー設定可)
断面距離:10~600 m、15段階(ユーザー設定可)
聴音出力 2 W(8 Ω)、周波数 0.9~1.2 kHz
(オプション外部スピーカー使用)

表示部

表示器12.1型カラーLCD、XGA(1024×768)
表示色反応色32、16または8色、下地色3色切替(メニュー選択)
表示モード水平(標準・拡大・断面/縦書併記・断面分割・Aスコープ併記)、断面、
魚探(標準・Aスコープ併記)、全周Aスコープ(標準・水平並列)、
水平(標準・拡大)/断面/魚探2画面(高/低/混合周波)の組合せ
データ表示レンジ、俯仰角、感度、TVG、干渉除去
情報表示自船位置またはカーソル位置、深度、方位、船速・潮流ベクトル、航跡、
水温(外部よりNMEAデータ入力が必要)
単位m / ft / fa / pb / ヒロ
映像調整色消し、クラッタ、画像スムージング、全画面感度設定、残響低減、オートフィルタ
その他機能干渉除去、透過メニュー、ターゲットロック(3機能、メニュー選択)

上下装置

耐用船速20 kn(上下動作中は15 kn以下)
ストローク400 m(CH-5041)または250 mm(CH-5051)(購入時選択)
タンク径(内径)190 mm(CH-5048)
上下動時間30秒(400 mmストローク)、20秒(250 mmストローク)
水平モード制御旋回範囲 6~360°、24° ステップ
旋回速度ステップ角 6° , 12°, 15°, 18°, 21°, 24°
俯仰角 -5(° 水平より上向き)~90°( 垂直)、 1° ステップ
自動ティルト 俯仰角設定値を中心に±2°~±10°自動変化
断面モード制御断面探索範囲:6~180°、12° ステップ
送受波器ビーム幅60 kHz 水平(-3dB/-6dB):16°/22° 垂直(-3dB/-6dB):14°/20°
153 kHz 水平(-3dB/-6dB):7°/9° 垂直(-3dB/-6dB):5°/8°
85 kHz 水平(-3dB/-6dB):11°/15° 垂直(-3dB/-6dB):10°/14°
215 kHz 水平(-3dB/-6dB):5°/6° 垂直(-3dB/-6dB):4°/6°
スタビライザー機能モーションセンサー内蔵

インターフェイス

ポート数映像出力 :1ポート、HDMI、XGA
NMEA0183:2ポート、V1.5/2.0/3.0/4.0/4.1、
       4800/9600/19200/38400 bps
NMEA2000 :1ポート
外部KP :1ポート、入出力
NMEA0183入力 :CUR、DBS、DBT、DPT、GGA、GLL、GNS、HDG、HDM、
HDT、MDA、MTW、RMC、THS、VDR、VHW、VTG
出力 :TLL
NMEA2000入力 :059392/904、060160/416/928、061184、
065240、126208/720/992/996、127250、
128259/267、129025/026/029/033/291、
130310/311/312/316/577/821
出力 :059392/904、060928、061184、126208/464/720、126993/996/998、130822/823/828

電源

送受信装置DC12-24 V :4.7-2.3 A
整流器AC100/110/115/220/230 V、単相、50/60 Hz、13 A以下
表示・操作部DC12-24 V :4.7-2.3 A
送受信装置DC12-24 V :4.7-2.3 A
上下装置DC12/24 V : 2.2/1.1 A(上昇時:7.2/3.6 A)

環境条件

使用温度範囲表示部・操作部・送受信装置
-15℃~ + 55℃
上下装置
0℃~ + 55℃(旋回俯仰部:0℃~ + 35℃)
防水性表示部・操作部 IP55
送受信装置・上下装置 IPX2
(上下動制御部はIP55)

その他

質量操作/表示部 : 約 4.0 kg
送受信装置 : 約 3.3 kg
上下装置(CH-504/400 ストローク) : 約 41 kg
上下装置(CH-505/250 ストローク) : 約 40 kg

構成品

標準品

  • 操作部・操作部(標準タイプ)
    CH-502/MU-121C
  • 送受信装置
    CH-503
  • 上下装置
    (1)CH-504(400 mmストローク)
    (2)CH-505(250 mmストローク)

    (1),(2)より選択
  • 工事材料、予備品

オプション品

  • 操作部CH-502
  • リモートコントローラCH-256
  • スピーカ組品CA-151S-ASSY
  • 整流器RU-1746B-2
  • その他表示部 卓上キット
    表示部 フラッシュマウント
    操作部 フラッシュマウント
    ケーブル組品
    防水金物
    防水金具
    信号ケーブル
    フェアリング
    付属品
    格納タンク

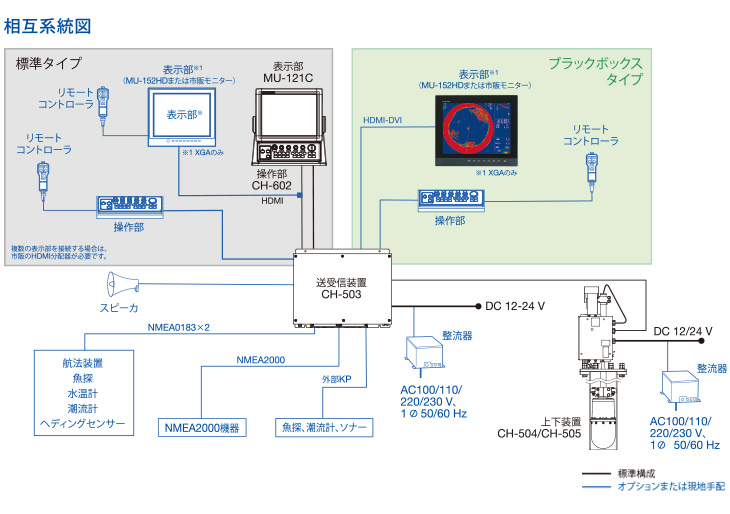

系統図

接続可能機器

カタログほか
