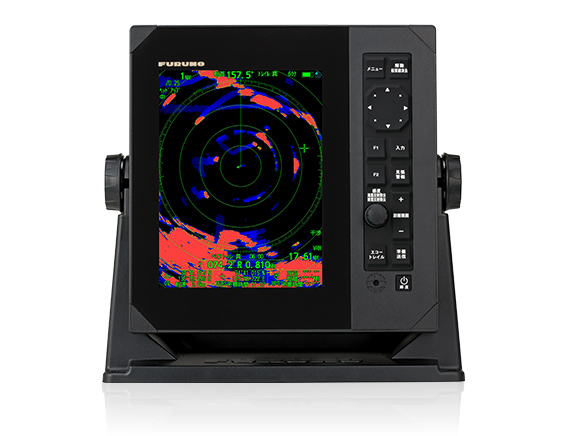

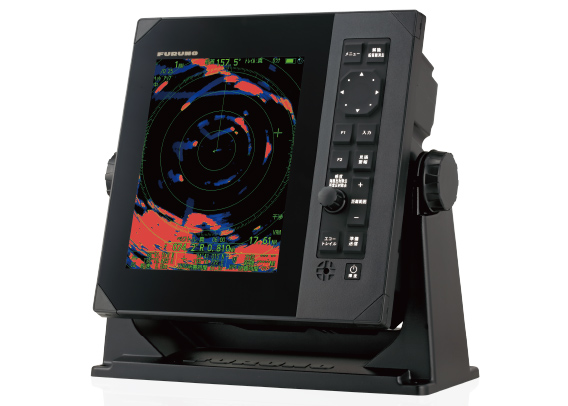

8.4型 船舶用レーダー 型式 FR-8 NEW

ファストターゲットトラッキング™機能搭載！
プレジャーボートから中小型漁船、高速船まで、あらゆる船舶に安心・安全な航海を追求したレーダー

プレジャーボート 漁船 官公庁船
デジタルレーダー RezBoost™ ターゲットアナライザー 自動衝突予防援助機能 NMEA2000 認証 操作資格不要

特長

  • 選べるレーダーセンサー

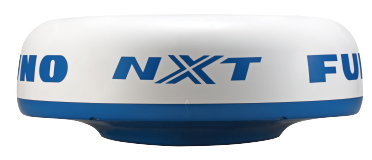

    マグネトロンセンサーのDRS4DL X-Class に加え、固体化センサーDRS2D/4D-NXT ※からご自身の求める機能や船のサイズなどに応じて、レーダーセンサーを選択することが可能です。
    ※ 2025年度 発売開始予定

    型式

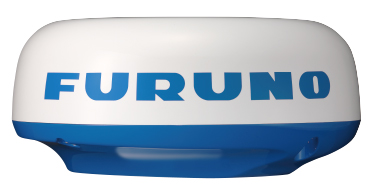

    DRS4DL X-Class
    DRS2D/4D-NXT
    レーダータイプ マグネトロン 固体化
    ファストターゲットトラッキング™ 〇 〇
    真エコートレイル 〇 〇
    AIS表示 〇 〇
    ターゲットアナライザー™ ー 〇
    RezBoost™ ー 〇
    ＜固体化レーダーのメリット＞
    • 電源を入れたらすぐに送信可能！
      固体化素子はマグネトロンと違って余熱が不要なため、電源を入れたらすぐに送信できます。
    • 手軽なメンテナンスを実現！
      固体化素子は劣化が生じないため、交換に伴うコストや手間を削減することができます。
    • 近距離物標も鮮明に表示！
      他船やブイなど、海面に浮く障害物をクリアに捉え、近距離物標も鮮明に表示します。

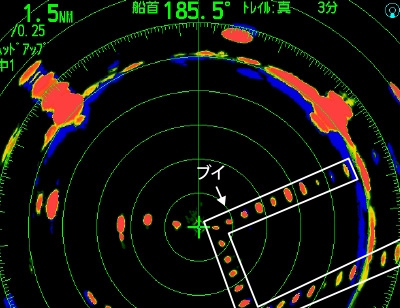

    海面に浮かぶブイを捉えた映像

  • 他船の船速と進路方位を瞬時に演算表示する「ファストターゲットトラッキング™機能」※1

    選択したターゲットの船速や進路方位など、他船動向の分析結果をベクトルで表示します。船が混雑する海域において、他船の動きを瞬時に把握することにより衝突防止の一助となります。また、最大50物標の表示と警報設定が可能です。
    ※1 船首方位信号と船速信号が必要です。

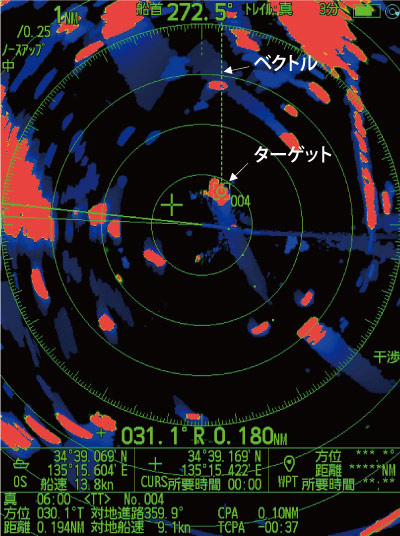

    ターゲットトラッキング表示例

    ※2 追尾しているターゲットの船速と進路を線で表したものです。


    ターゲットトラッキング表示例

  • 動いている物標のみを尾引き表示する 「真エコートレイル機能」※

    レーダーエコーに対して、一定時間船の残像（トレイル）を表示することで、物標の動く速度や移動方向を一目で確認することができます。
    ※ 船首方位信号、自船位置情報が必要です。

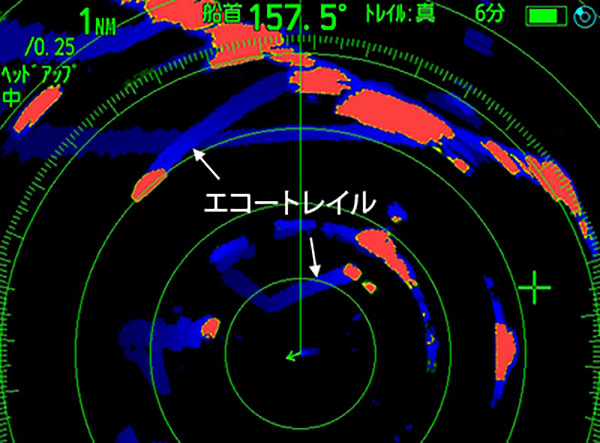

    エコートレイル表示例

  • 安心をサポートするレーダー機能！ 船舶情報を表示する「AIS表示」※

    他船の位置、進路、船速、船名などの船舶情報を表示します。目視できない他船の存在や動向を確認することで、安全航海をサポートします。最大100物標のAISターゲットシンボルが表示可能です。
    ※ 航法機器およびAIS機器の接続が必要です。

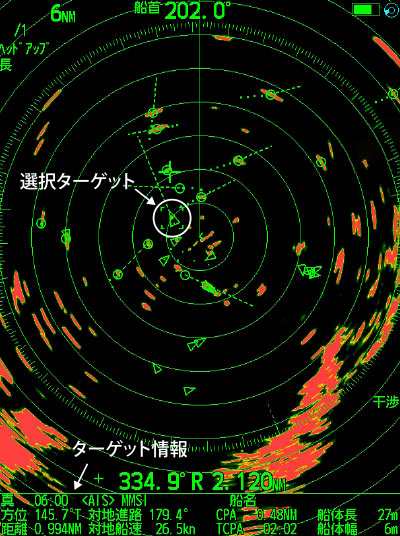

    AIS表示 / ヘッドアップ表示例

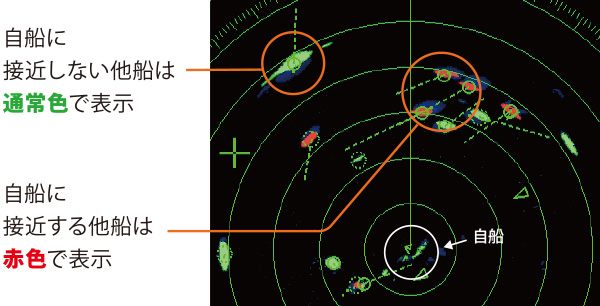

  • 危険ターゲットが一目で分かる「ターゲットアナライザー™機能」※

    自船に近づき衝突の可能性がある危険ターゲットを赤色で表示します。注視すべき危険なターゲットを視覚的に分かりやすく表示することで、安全な進路選択や早期の回避行動を支援します。
    ※ DRS2D/4D-NXTとの接続時のみ。

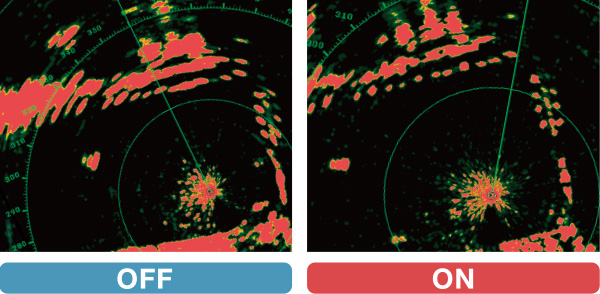

  • 高解像処理技術「RezBoost™機能」を搭載 ※

    RezBoost™（レゾブースト）機能は、レーダー映像の高分解能化表示を実現する信号処理技術です。これにより、方位分解能が大幅に向上し、他船や岸壁との接近時のエコー識別が容易になります。特に、入港時における周辺の構造物や港内の状況把握により、誤認識の防止に効果を発揮します。
    ※ DRS2D/4D-NXT接続時のみ。

  • 用途にあわせて選べる5つの表示モード

    • ヘッドアップ
      船首線を常に真上に表示します
    • コースアップ ※1
      設定した時点の船首方位を真上に表示します
    • ノースアップ ※1
      北を常に真上に表示します
    • スターンアップ
      船尾を常に真上に表示します
    • 真運動 ※2
      陸、海が固定され、自船が画面上を移動します

    ※1 船首方位信号が必要です。
    ※2 船首方位信号、自船位置情報が必要です。

仕様

アンテナ部

アンテナタイプ
DRS4DL X-Class、DRS2D-NXT、DRS4D-NXT
レンジ
0.0625 ~ 36 NM（DRS4D X-Class）
0.0625 ~ 48 NM（DRS2D-NXT）
0.0625 ~ 48 NM（DRS4D-NXT）

指示器

画面タイプ
8.4型カラーLCD
表示モード
ヘッドアップ、コースアップ ※1、ノースアップ※1、スターンアップ、真運動※2
※1 船首方位情報の入力が必要です。
※2 船首方位信号と位置情報の入力が必要です。
その他機能
【主な表示機能】
ターゲットアナライザー™ ※3
ファストターゲットトラッキング™
真エコートレイル、副指示器（最大2台）
AIS表示（100点）
見張り警報
ズーム機能、エコーアベレージ
※3 DRS2D/4D-NXT接続時のみ。

環境

動作温度範囲
-15 ℃ ~ + 55 ℃
防水性能
前面パネル： IP56
背面パネル： IP22 ※4
※4 防水LANケーブルとジョイントボックスの接続でIP56に対応します。（オプション）

電源

電源/消費電力
DC 12-24 V： 0.9-0.5 A

構成品

標準品

  • 指示部
  • 工事材料
  • 装備要領書
  • 操作要領書 ※ 送信出力5 kW 以上のマグネトロンレーダーおよび送信出力171 Wの固体化レーダーを操作するには無線従事者資格が必要です。電波法を遵守して運用ください。

オプション品

  • 空中線部 DRS4DL X-Class、DRS2D-NXT、DRS4D-NXT
  • 整流器 PR-62
  • 外部ブザー OP03-21
  • 防水LANケーブル
  • イーサネットハブ HUB-101/102
  • NMEAケーブル
  • NMEAコネクタ
  • ジョイントボックス TL-CAT-012
  • フラッシュマウントキット

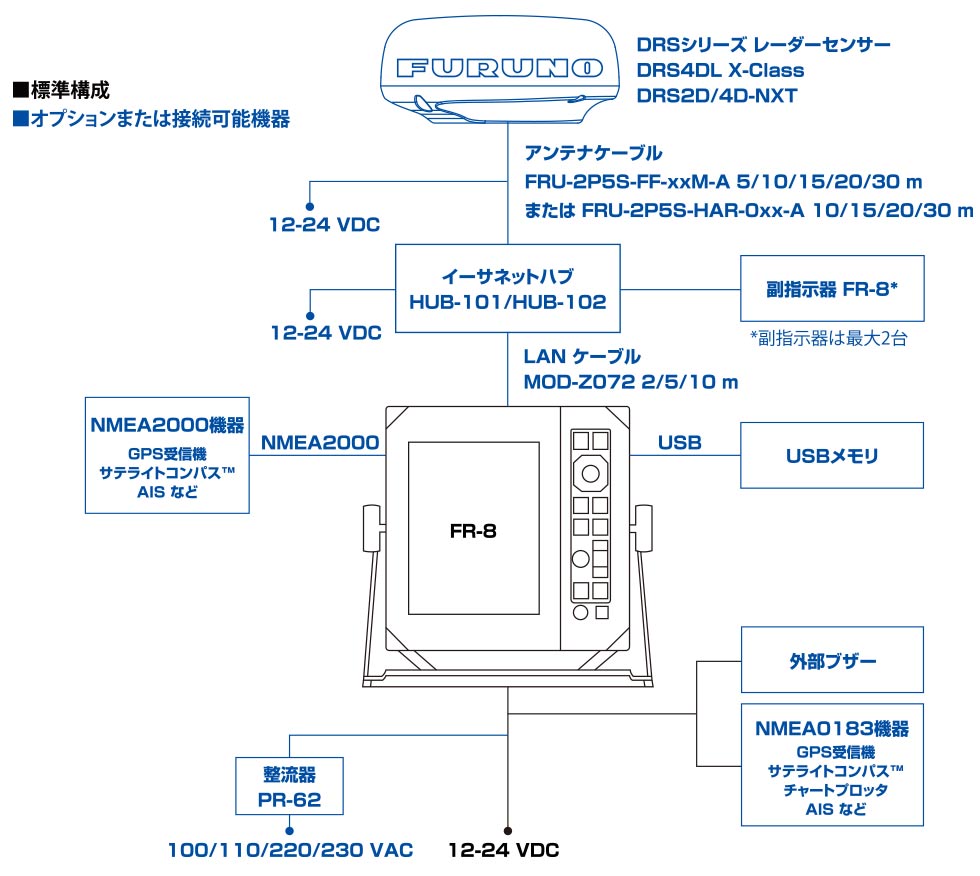

系統図
