レーダー

15型、カラー液晶レーダー 型式 FAR-1416

新機能「ターゲットアナライザー」を搭載!
出力 12 kW!チャート・プロッタ機能付き高性能漁労レーダー

安全な航海と高効率操業を強力サポート!

漁船
ターゲットアナライザー 自動感度/レンジ調整 自動衝突予防援助機能 船舶自動識別装置対応

特長

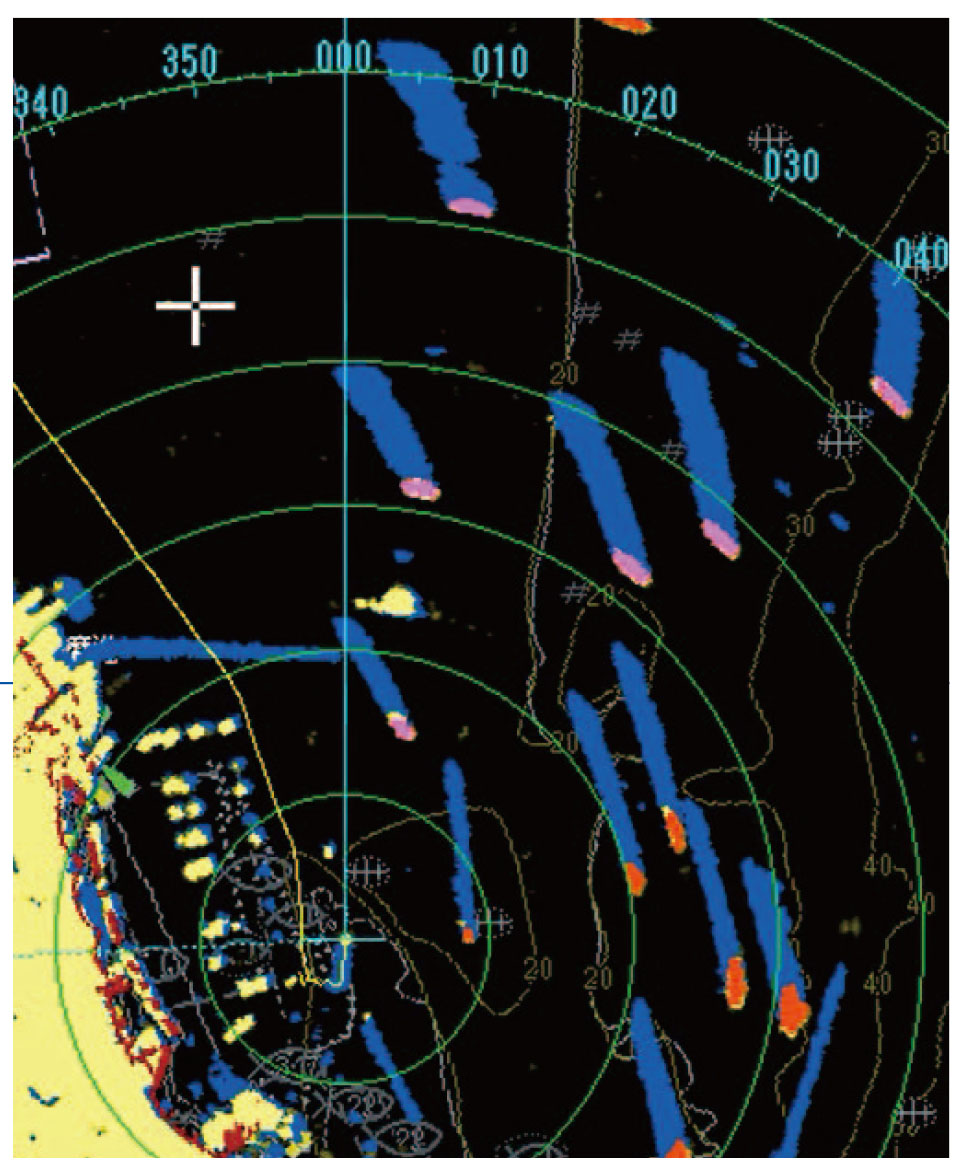

  • フルノ独自の新機能「ターゲットアナライザー」を搭載

    雨雪、移動物標、接近物標、海面反射を自動的に判定し、それぞれのエコーを色分けして表示するため、他船動向や障害物、悪天候の把握に役立ちます。



    ※1 船首方位信号と船速信号が必要です。
    ※2 選択した背景色により異なります。

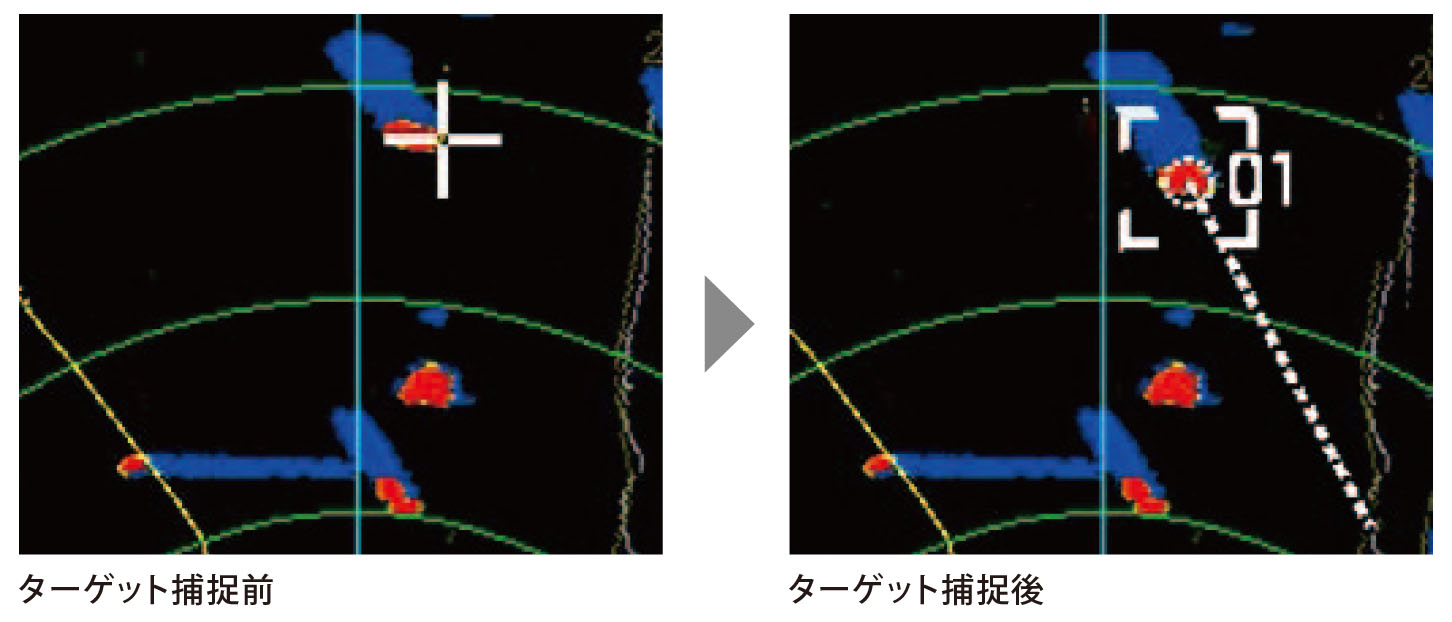

  • 他船の船速と進路方位を瞬時に演算表示する「ファストターゲットトラッキング機能」※

    船速、進路方位など他船動向の分析結果をベクトルで表示します。これまで約1分かかっていた捕捉時間を大幅に短縮。安定したターゲットであればクリックしてから最速1秒でベクトルを表示します。船が混雑する海域において、他船の動きを瞬時に把握することにより衝突防止の一助となります。最大50物標の表示と警報が可能です。




    ※ 船首方位信号と船速信号が必要です。

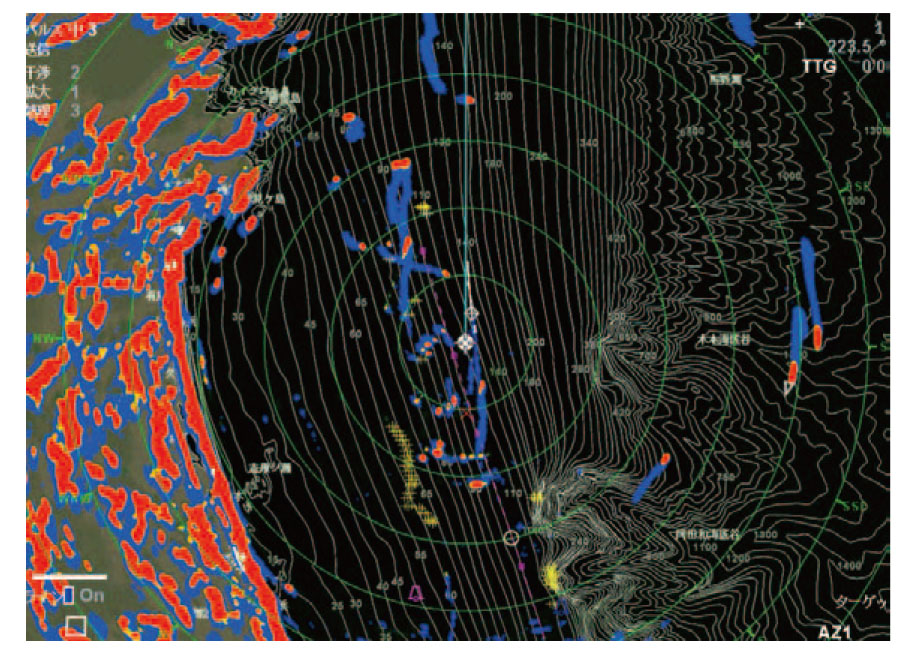

  • 充実のプロッタ機能を標準搭載

    標準内蔵された日本全国の詳細なチャートnew pec※1を重ねて表示させることで、レーダー映像と地形の関連性をわかりやすく把握できます。自船や他船の航跡※2を表示できる上に、行き先設定やルート登録、マーク・目的地の投入が行えます。





    ※1  当製品に搭載のnew pecはフルノフォーマットに変換したものです。日本水路協会が発行する航海用電子参考図
     (new pec)とは表現が
    一部異なります。

    ※1  航海図の代替としての活用はできません。航海上の判断には海図を使用してください。

    ※2  AIS装置、DSB送受信機、GPSブイの接続が必要です。

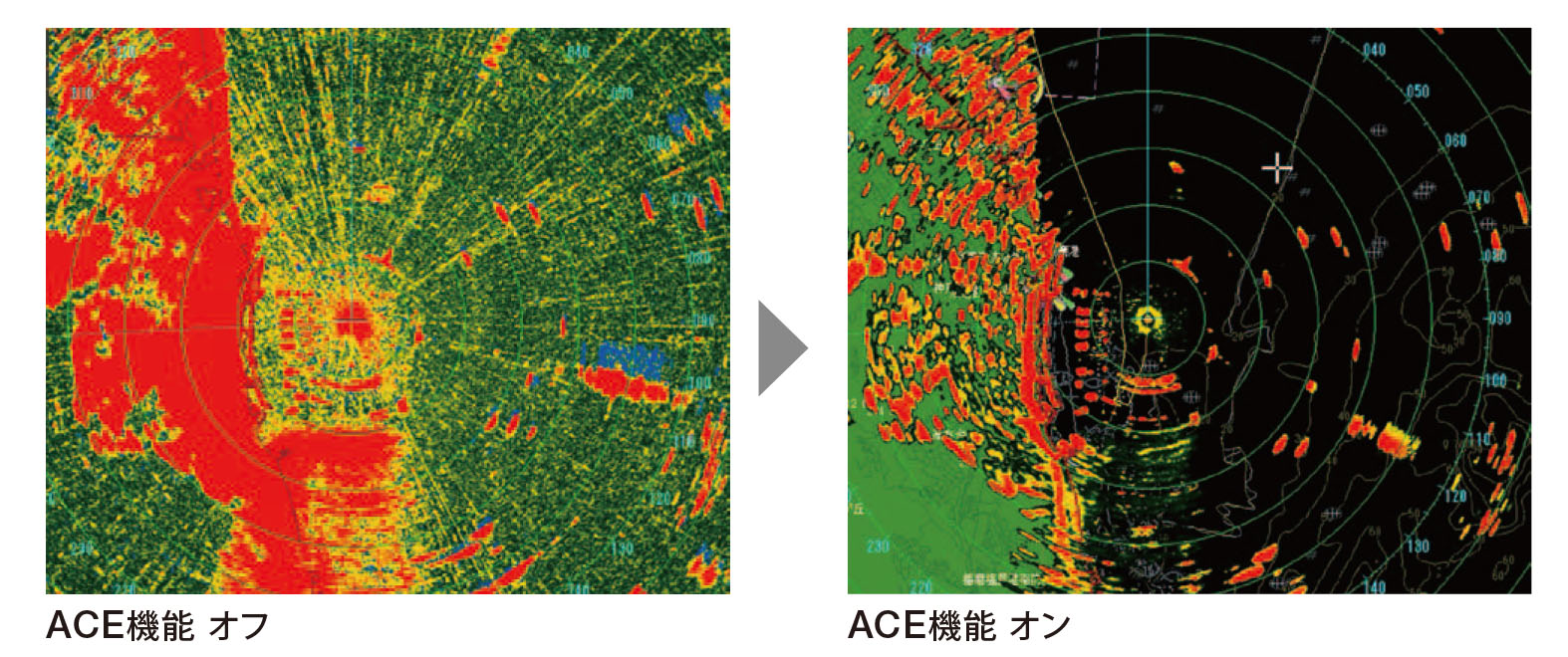

  • 自動クラッタ除去機能(Automatic Clutter Elimination, ACE)

    ボタンひとつで不要なエコーを取り除き、海況に合った映像調整を自動で行えます。ACEを活用することで海面反射除去をはじめとする画面調整作業から解放され、より操船に集中することが可能です。

  • 映像の拡大・縮小やカーソル移動もスムーズな描画性能

  • 簡単操作

    遠距離から近距離まで設定を変えることなく使用できます。ダイレクトキー、トラックボール操作による直感的な操作が可能です。

  • 表示部と制御部の一体化による省スペース設置

    ご要望にあわせてモニターの縦置き、横置きの変更が可能です。
  • 簡単装備

    フルノFR-8002/8005シリーズアンテナと同寸法のため、換装工事が容易に行えます。


仕様

アンテナ部

出力
12 kW
アンテナタイプ
XN12A (1255 mm)オープンまたはXN13A (1795 mm)オープン
※いずれか1つ選択
周波数
9410MHz± 30MHz, P0N
ビーム幅 (水平)
XN12A: 1.9°, XN13A: 1.4°
ビーム幅 (垂直)
22°
レンジ
0.125~72マイル
アンテナ回転数
24 / 48 rpm (選択)
質量
XN12A: 25 kg
XN13A: 27 kg

指示器

画面タイプ
15型カラー液晶
XGA (1024 x 768 pixels)
表示モード
画面:レーダー、レーダー+プロッタ重畳、プロッタ*1
モード:ノースアップ(相対※2/真※3)、ヘッドアップ、コースアップ※2、カーソルジャイロ※2、スターンアップ※2
 ※1 レーダースタンバイ時
 ※2 船首方位信号が必要
 ※3 船首方位信号と自船位置情報(L/L)が必要
その他機能
ターゲットトラック表示、AIS表示※、プロッタ表示
 ※1 AISの接続が必要
質量
指示部:8.5 kg(ハンガータイプ)
    8.1 kg(埋め込みタイプ)
操作部:2.5 kg

環境

動作温度範囲
空中線部 -25℃~+55℃
指示部 -15℃~+55℃
防水性能
空中線部: IP26
指示部: IP22
操作部: IP22

電源

電源/消費電力
DC24 V、最大5.0 A

カタログほか

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
