高出力Sバンド 海鳥レーダー(60kW) 型式 FAR-2268DS NEW

特長

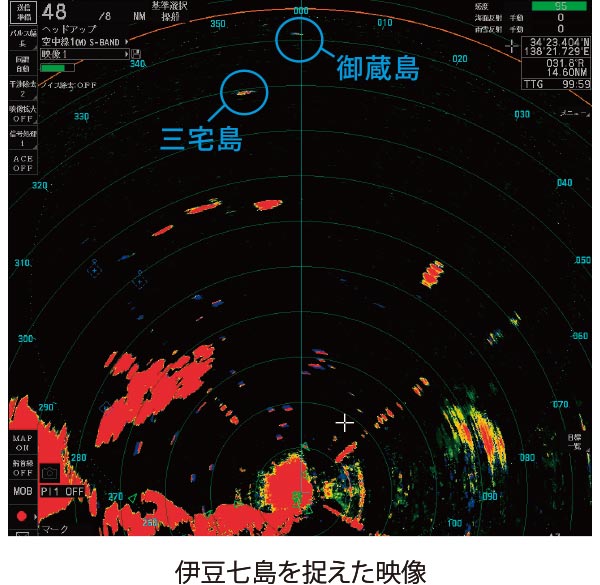

• 遠距離探知の性能が飛躍的に向上するハイゲインアンテナSN30DFを採用

  海鳥レーダーFAR-2268DSはハイゲインアンテナSN30DFの接続により、遠距離探知性能が当社従来比10％向上しました。船舶以外の小さな物標も検知しますので効率操業に寄与します。

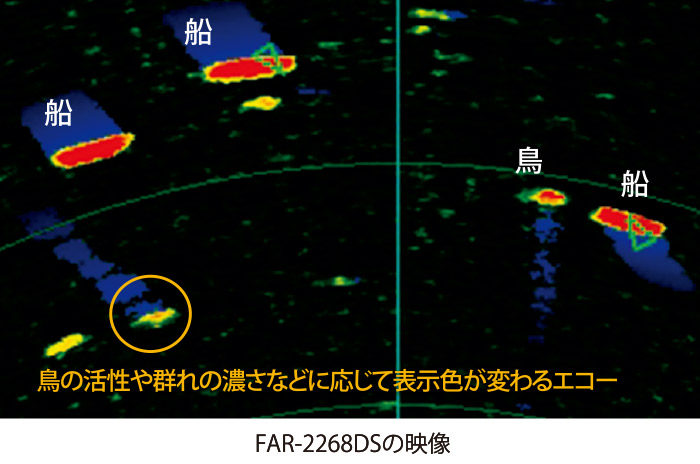

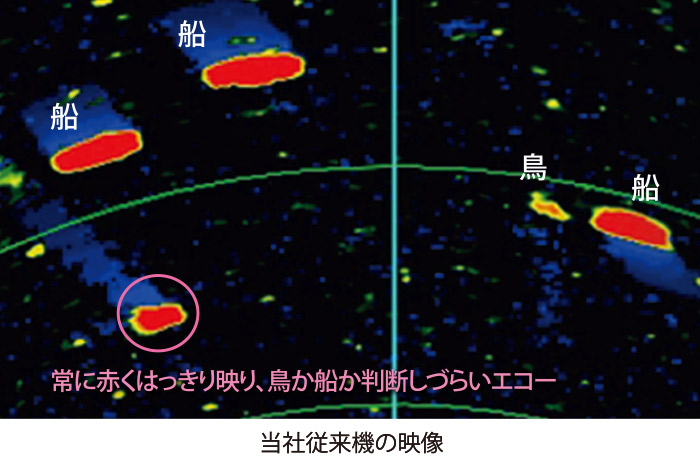

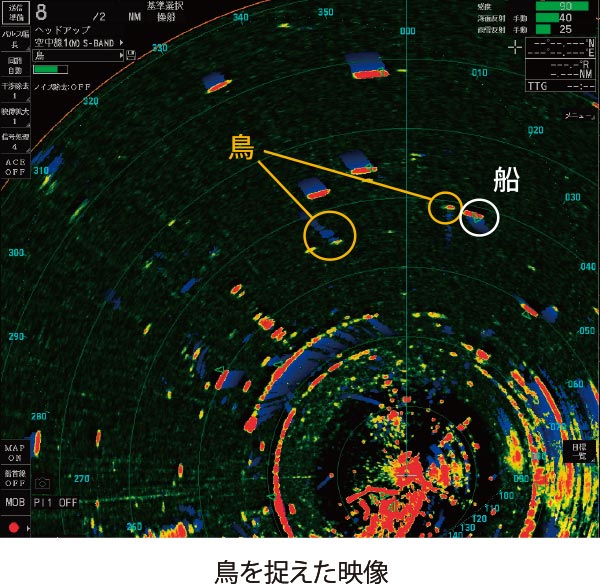

• 多階調表示で鳥群れの活性把握に寄与！

  反射強度の強弱を多階調で表現しますので、鳥群れの“しまり”がわかりやすく、活性具合の把握が容易になりました。
  従来機種と同様の映像表現も可能です。

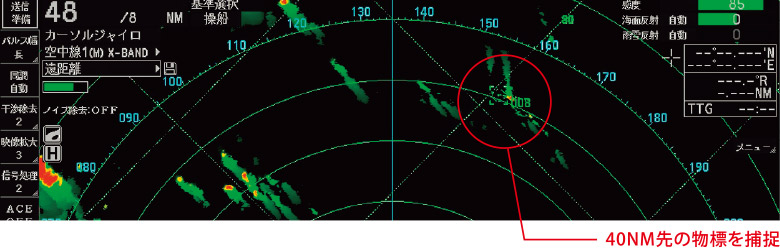

• 最大48 NM先のTTターゲットを捕捉

  従来機ではTT捕捉は32NM先までに限定されていましたが、本機種では最大48NM先のターゲットまで可能です。
  そのため、より遠くの物標もワッチし続けられます。

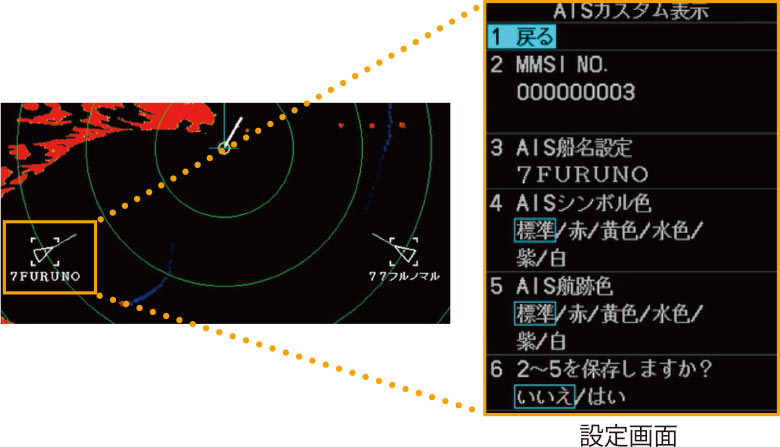

• AISカスタム表示で注目する船が一目で分かる！

  AISごとに色や航跡色を登録することができ、他船を一目で見分ける事ができます。(登録件数は最大100件)

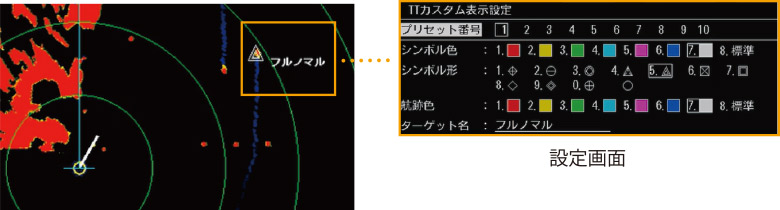

• TTカスタム設定で他船識別がより簡単に！

  捕捉しているTTターゲットに対し、名前や色・形・航跡色を設定することが可能です。またTTカスタム設定は事前に登録可能（最大10個）で、登録している設定を素早くターゲットに割り当てることができます。

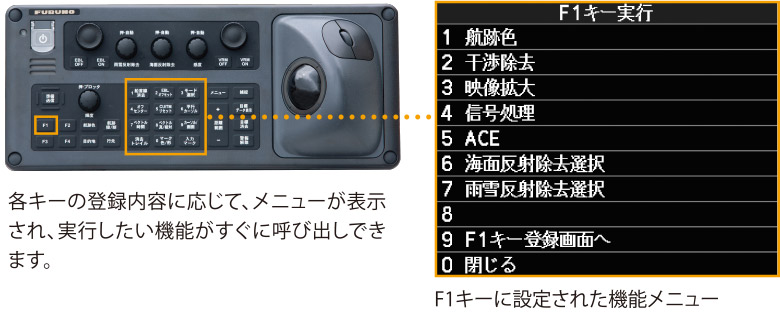

• ファンクションキーがマルチモード対応。 最大32機能が割り当て可能

  各ファンクションキーに単機能または複数機能割り当てが設定可能です。複数機能を選択した場合は、一つのファンクションキーに最大8つの機能が割り当てられ、ファンクションキー→テンキーの順に押下することで呼び出せます。これにより最大32機能が割り当て可能となります。

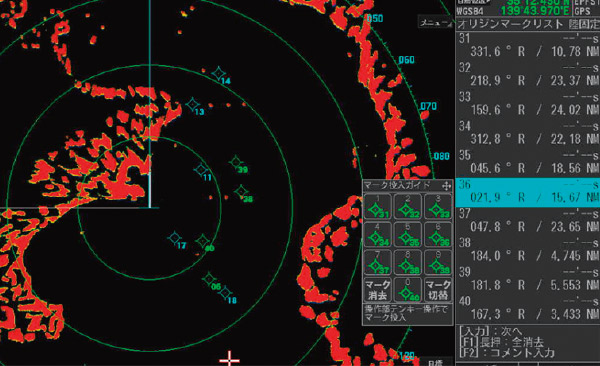

• 投入可能なオリジンマークは最大40点

  投入可能なオリジンマーク点数が従来機の20点から最大40点に拡大しました。オリジンマークをリスト表示させ、登録した位置からカーソルまでの距離・方位を一目で把握できます。
  また「海固定（青色）」と「陸固定（緑色）」を選択でき、陸固定のオリジンマークは電源をオフにしたあともバックアップされます。

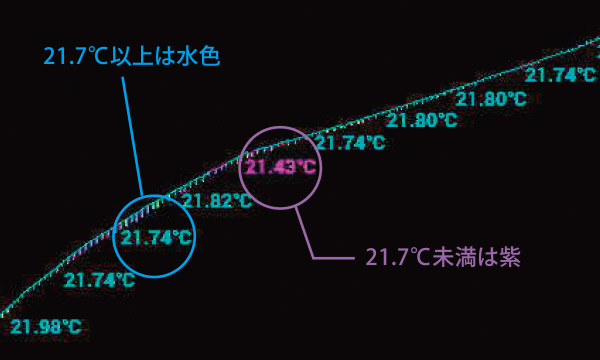

• 水温航跡による漁場把握

  自船航跡に水温値を表示するとともに、水温によって航跡の色を変化させることができます。
  例えば、カツオが好む水温をピンポイントに設定して船を走らせることで、視覚的・直感的に漁場選定ができるので非常に便利です。水温の変化量に応じて色を変化させるモードもあります。



• フルノ版new pecチャートを搭載した充実のプロッタ機能

  自船や他船の航跡表示や、行き先設定、ルート・目的地登録、多様なマーク・ライン投入など、プロッタ専用機と同等のプロッタ機能を搭載しています。レーダー映像をチャートとプロッタ情報と重ねて表示することで、効率的な操業に役立ちます。

  ※new pecをフルノフォーマットに変換しています。
  日本水路協会が発行する航海用電子参考図(new pec)とは表現が一部異なります。

• トラックボールによる直観的なオフセンター機能

  カーソル非表示時にトラックボール操作で映像の中心位置を自由に移動できます。従来のカーソル位置に中心点を移動させることも可能ですが、より直観的なオフセンターがトラックボールで可能になりました。

  オフセンター機能を動画でご紹介しています。

仕様

アンテナ部

出力

60 kW

アンテナタイプ

240/300 cm型

周波数

3050 MHz 30 MHz P0N

ビーム幅 (水平)

2.6°（SN24AF） 、2.3°（SN30AF/30DF）

ビーム幅 (垂直)

25°（SN24AF） 、22°（SN30AF/30DF）

レンジ

0.125〜96 NM

アンテナ回転数

約24 rpm

指示器

画面タイプ

19型カラーLCD　　1280×1024（SXGA）
23.1型カラーLCD　1600×1200（UXGA）
27型カラーLCD　　1920×1200（WUXGA）

表示モード

ヘッドアップ、カーソルジャイロ、コースアップ、ノースアップ（相対/真）、スターンアップ

その他機能

ターゲットアナライザー™、プロッタ機能、AIS表示　他

環境

動作温度範囲

空中線部：-25℃～＋55℃（保存温度： -25℃～+70℃）
その他：-15℃～＋55℃（保存温度： -20℃～+70℃）

防水性能

空中線部:IP56
制御部/表示部:IP22
操作部:IP20（RCU-014/015/016), IP22 (RCU-031)
ハブ:IP20（HUB-100）、IP22（HUB-3000）

電源

電源/消費電力

・空中線電源部
AC100-115/220-230 V: 3.1/1.5 A、単相、50-60 Hz

・制御部
AC100-230 V： 2.2-1.1 A、単相、50-60 Hz

・表示部
MU-190 ： AC100-230 V： 0.7-0.4 A、単相、50-60 Hz
MU-190HD ： DC12-24 V / 8.4-3.9 A
MU-231 ： AC100-230 V： 1.0-0.6 A、単相、50-60 Hz
MU-270W ： AC100-230 V： 0.7-0.4 A、単相、50-60 Hz

・ハブ（オプション）
AC100-230 V： 0.1 A、単相、50-60 Hz

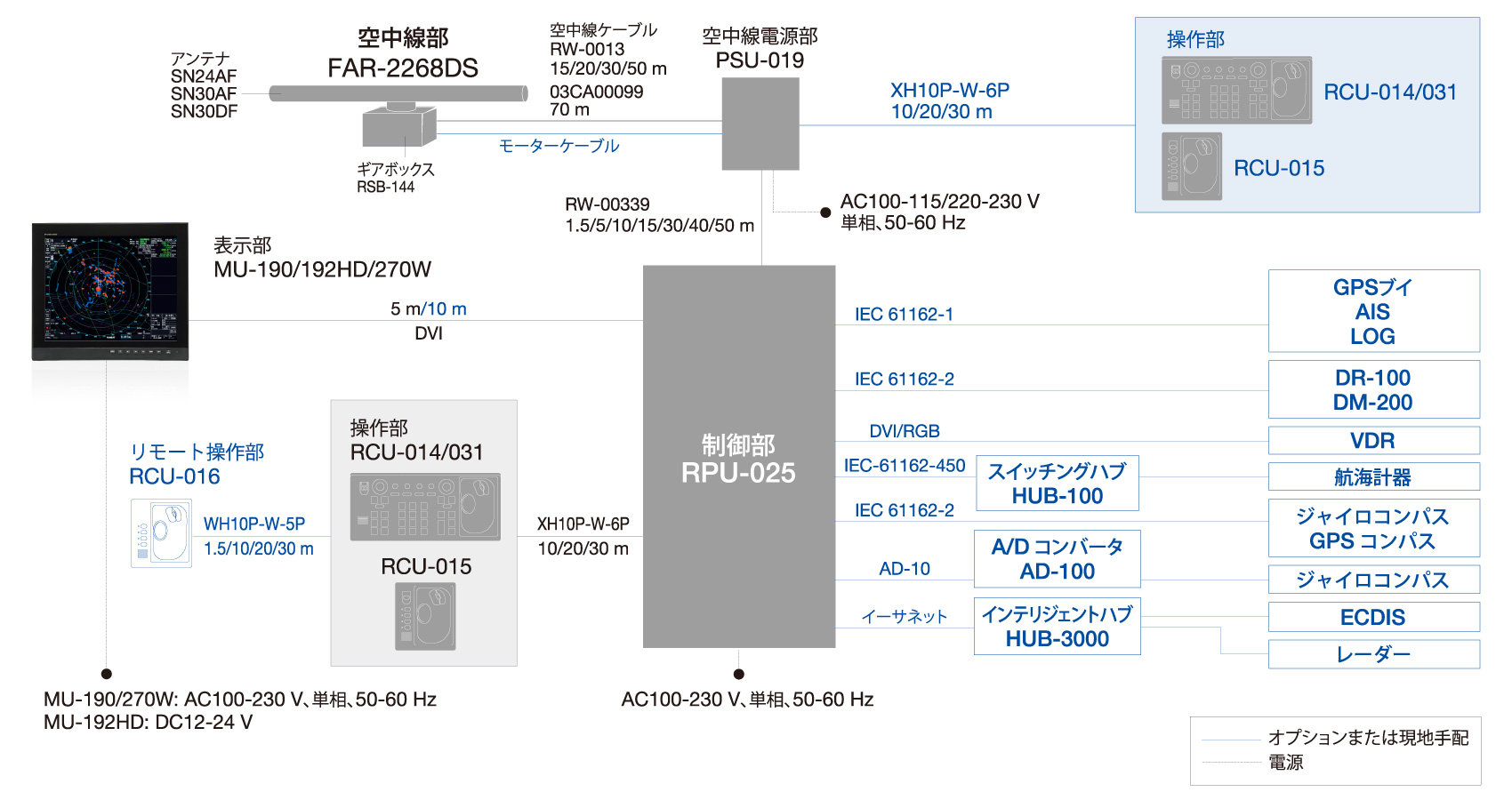

系統図

カタログほか

• FAR-2268DS 製品カタログ
  (最終更新日: 2022年12月23日)
