高出力Xバンド 漁労用レーダー (50kW) 型式 FAR-2258 NEW

高出力・高分解能、遠距離探知に優れた威力を発揮。
効率操業を支援する漁労用レーダー

広帯域ダイナミックレンジによる新しい信号処理(EAV設定)により、微弱なエコーから強いエコーまでを、階調豊かな映像で表示できます。
デジタルレーダーでありながら、アナログ世代のレーダーを凌ぐ豊かな階調表現を実現しました。

漁船
ターゲットアナライザー 自動衝突予防援助機能 船舶自動識別装置対応

特長

  • より強く、より遠くまで探知する最高にパワフルなレーダー

    50 kWの高出力で遠距離探知に優れた威力を発揮します。
    リニューアルした受信部はノイズを抑え、微弱なエコーも逃しません。

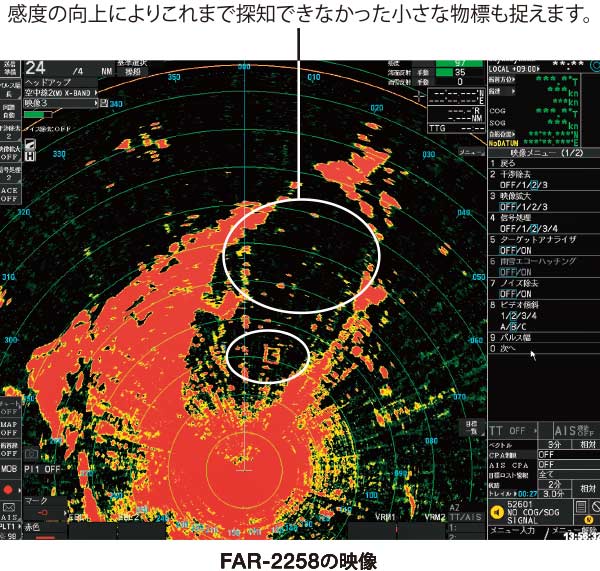

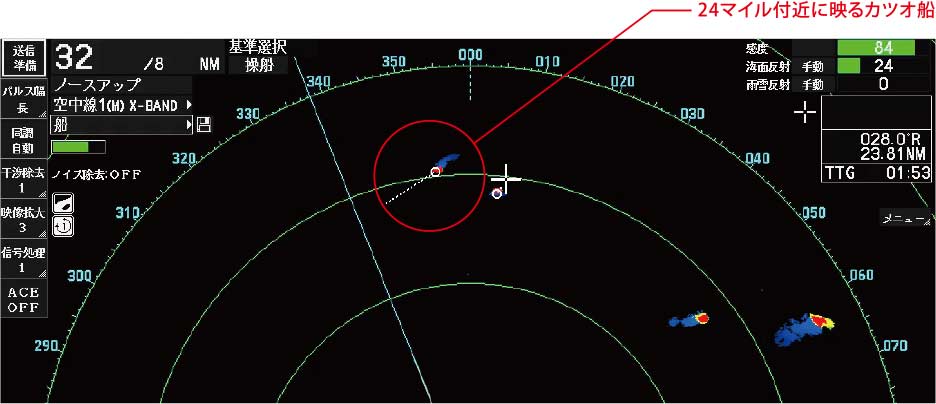

  • 従来機に比べて探知能力が向上!

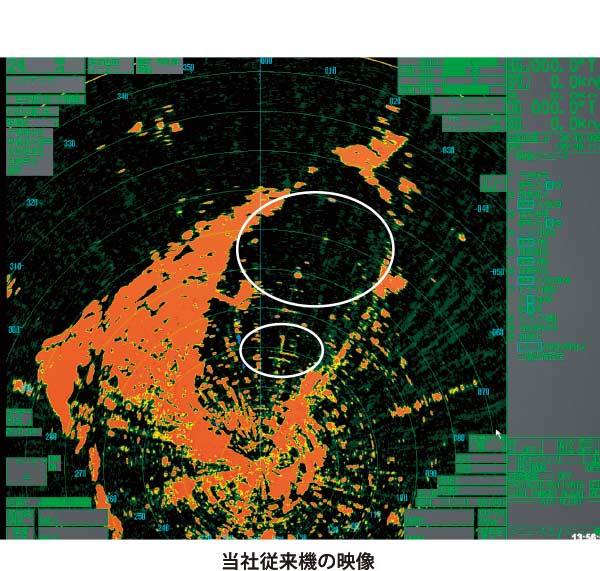

    大阪湾で撮った従来機との比較映像
  • 漁具エコーが一目瞭然 広いダイナミックレンジを新たに加えた、信号処理(EAV:エコーアベレージ)を搭載

    広帯域ダイナミックレンジによる新しい信号処理(EAV設定)により、微弱なエコーから強いエコーまでを、階調豊かな映像で表示できます。
    デジタルレーダーでありながら、アナログ世代のレーダーを凌ぐ豊かな階調表現を実現しました。

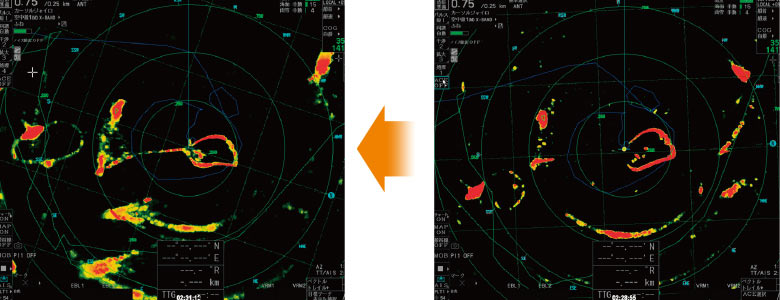

    広いダイナミックレンジを採用したエコーアベレージ

    新たに追加された、より広いダイナミックレンジによる信号処理で、不要ノイズを除去しながら、網なりやアバのつながりをしっかりと映し出しています。(左)

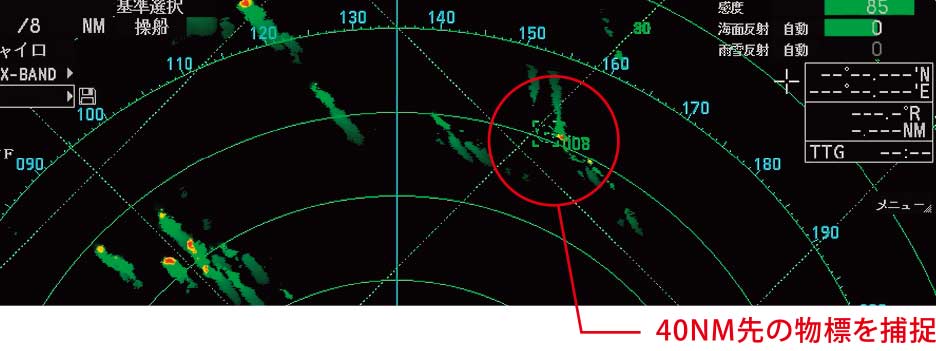

  • 最大48 NM先のTTターゲットを捕捉

    従来機ではTT捕捉は32NM先までに限定されていましたが、本機種では最大48NM先のターゲットまで可能です。
    そのため、より遠くの物標もワッチし続けられます。

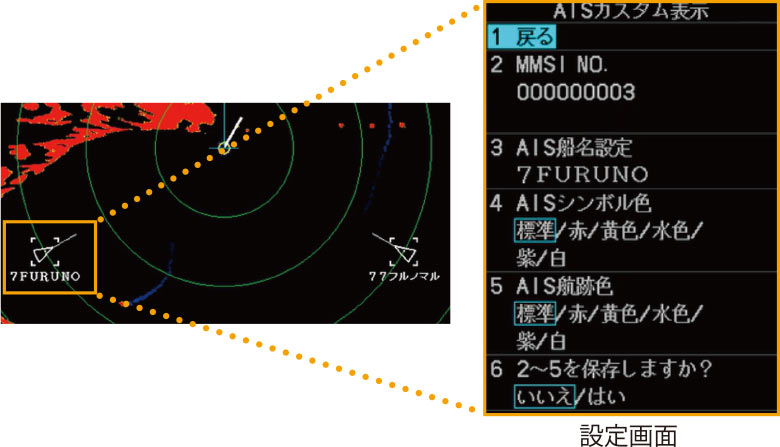

  • AISカスタム表示で注目する船が一目で分かる!

    AISごとに色や航跡色を登録することができ、他船を一目で見分ける事ができます。(登録件数は最大100件)

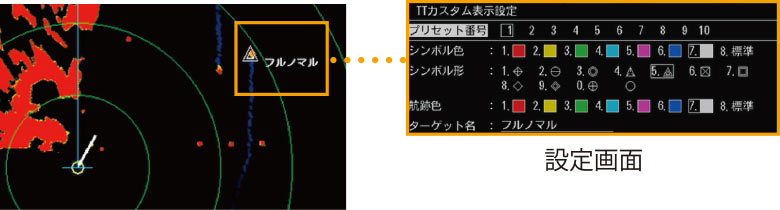

  • TTカスタム設定で他船識別がより簡単に!

    捕捉しているTTターゲットに対し、名前や色・形・航跡色を設定することが可能です。またTTカスタム設定は事前に登録可能(最大10個)で、登録している設定を素早くターゲットに割り当てることができます。

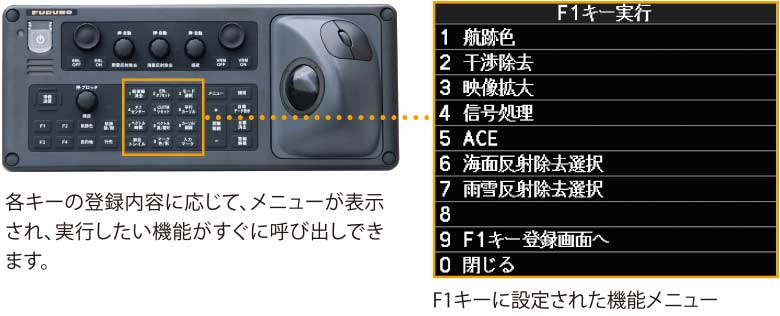

  • ファンクションキーがマルチモード対応。 最大32機能が割り当て可能

    各ファンクションキーに単機能または複数機能割り当てが設定可能です。複数機能を選択した場合は、一つのファンクションキーに最大8つの機能が割り当てられ、ファンクションキー→テンキーの順に押下することで呼び出せます。これにより最大32機能が割り当て可能となります。

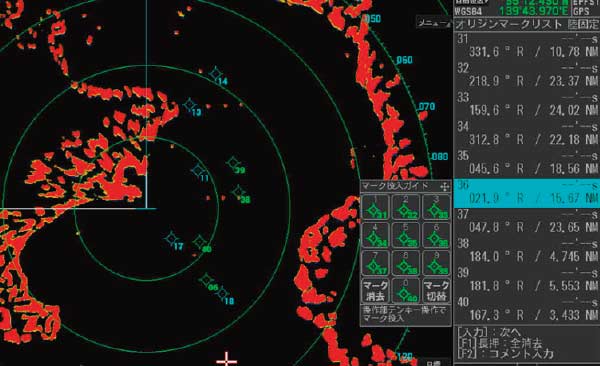

  • 投入可能なオリジンマークは最大40点

    投入可能なオリジンマーク点数が従来機の20点から最大40点に拡大しました。オリジンマークをリスト表示させ、登録した位置からカーソルまでの距離・方位を一目で把握できます。
    また「海固定(青色)」と「陸固定(緑色)」を選択でき、陸固定のオリジンマークは電源をオフにしたあともバックアップされます。

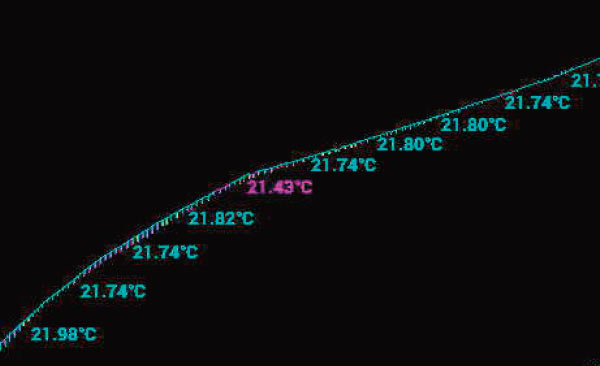

  • 水温航跡による漁場把握

    自船航跡に水温値を表示すると共に、水温によって航跡の色を変化させることができます。これにより水温の変化を色で直感的に把握でき、漁場の解析に役立ちます。
  • フルノ版new pecチャートを搭載した 充実のプロッタ機能

    自船や他船の航跡表示や、行き先設定、ルート・目的地登録、多様なマーク・ライン投入など、プロッタ専用機と同等のプロッタ機能を搭載しています。レーダー映像をチャートとプロッタ情報と重ねて表示することで、効率的な操業に役立ちます。

    ※ new pecをフルノフォーマットに変換しています。
    日本水路協会が発行する航海用電子参考図(new pec)とは表現が一部異なります。
  • トラックボールによる直観的なオフセンター機能

    カーソル非表示時にトラックボール操作で映像の中心位置を自由に移動できます。従来のカーソル位置に中心点を移動させることも可能ですが、より直観的なオフセンターがトラックボールで可能になりました。

    オフセンター機能を動画でご紹介しています。

仕様

アンテナ部

出力
50 kW
アンテナタイプ
240 / 300 cm型
周波数
9410 MHz±30 MHz,P0N
ビーム幅 (水平)
0.95°(240 cm型)、0.75°(300 cm型)
ビーム幅 (垂直)
20°
レンジ
0.125~96 NM
アンテナ回転数
約24 rpm

指示器

画面タイプ
19型カラーLCD  1280×1024(SXGA)
23.1型カラーLCD 1600×1200(UXGA)
27型カラーLCD  1920×1200(WUXGA)
表示モード
ヘッドアップ、カーソルジャイロ、コースアップ、ノースアップ(相対/真)、スターンアップ
その他機能
ターゲットアナライザー™、プロッタ機能、AIS表示 他

環境

動作温度範囲
空中線部:-25℃~+55℃(保存温度: -25℃~+70℃)
その他:-15℃~+55℃(保存温度: -20℃~+70℃)
防水性能
空中線部:IP56
制御部/表示部:IP22
操作部:IP20(RCU-014/015/016), IP22 (RCU-031)
ハブ:IP20(HUB-100)、IP22(HUB-3000)

電源

電源/消費電力
・空中線電源部
AC100-115/220-230 V: 3.1/1.5 A、単相、50-60 Hz

・制御部
AC100-230 V: 2.2-1.1 A、単相、50-60 Hz

・表示部
MU-190 : AC100-230 V: 0.7-0.4 A、単相、50-60 Hz
MU-190HD : DC12-24 V / 8.4-3.9 A
MU-231 : AC100-230 V: 1.0-0.6 A、単相、50-60 Hz
MU-270W : AC100-230 V: 0.7-0.4 A、単相、50-60 Hz

・ハブ(オプション)
AC100-230 V: 0.1 A、単相、50-60 Hz

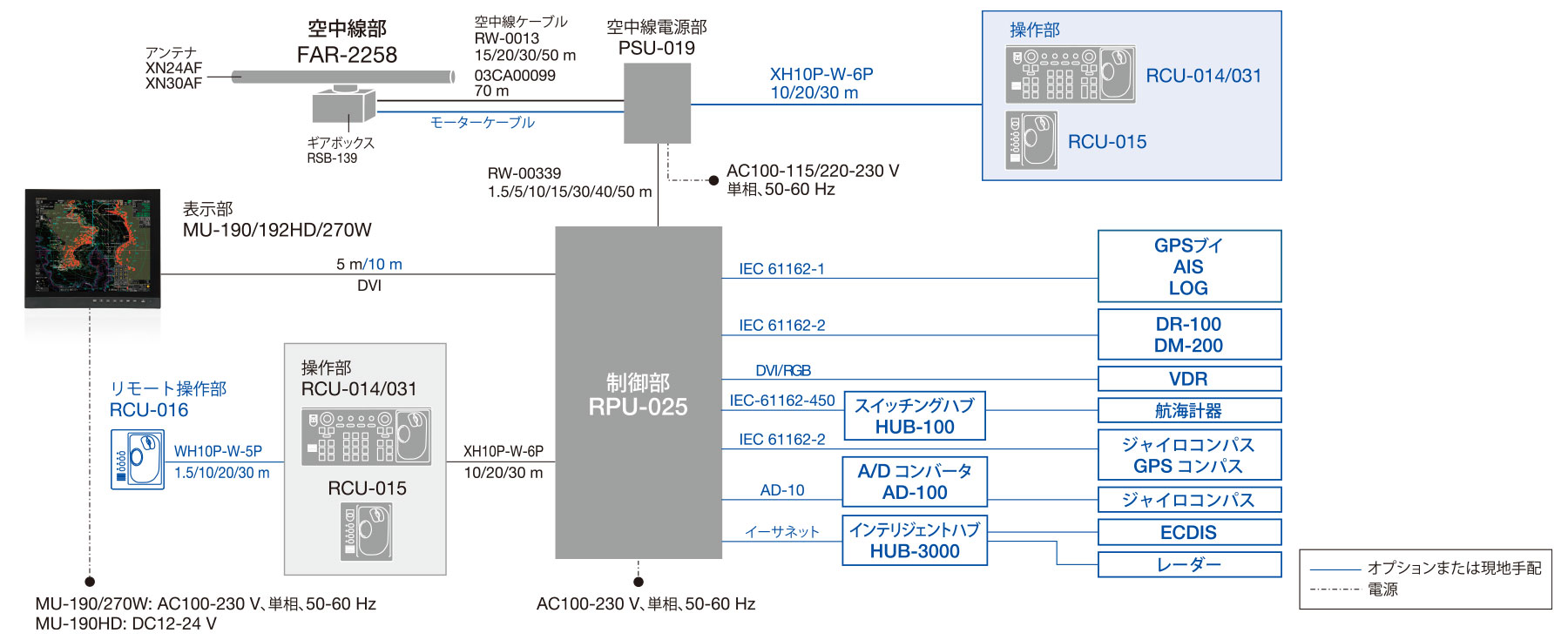

系統図

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
