GNSSサージプロテクター（同軸避雷器）
型式
TVA-05V
- NEW
重要インフラを雷サージから保護
TVA-05Vは、L1/L2/L5帯に対応した時刻同期用GNSS受信機向けのサージプロテクターです。過酷な環境でも安心して使える堅牢な設計で、IEC 61643-21（JIS C 5381-21）カテゴリC2に準拠した雷サージ保護を提供します。
重要なインフラを守るため、落雷による電気的サージから時刻同期システムをしっかり保護。高度な保護機能により、長期運用でも安定性を確保し、機器損傷のリスクを最小限に抑えます。
さらに、DCパス機能を搭載し、アクティブGNSSアンテナとの完全な互換性を実現。信号品質を損なうことなく、精密なタイミング環境での確実な運用をサポートします。耐久性と信頼性を求めるインフラ向けでもお使いいただけます。
- GNSS（時刻同期・車載/産業）
特長
重要インフラを雷サージから保護
IEC 61643-21（JIS C 5381-21）のカテゴリC2に対応した雷サージ保護性能。過酷な環境で信頼性を確保
堅牢な保護性能で長期運用に対応
推奨商品
2周波受信モジュール「GT-100」を含む、当社のすべてのGPS/GNSS受信機と組合わせてお使いいただけます。
外寸図
特性表
型式 | TVA-05V |
|---|---|
耐水性 | IP67※ |
伝送周波数帯域 (Ft) | 1.1～1.7 GHz |
最大連続使用電圧 (Uc) | 6V |
最大許容電力 | 10W |
挿入損失 | Typ. 0.42dB |
VSWR | < 1.5 |
コネクタ | 両端N型（J） |
インピーダンス | 50Ω |
電圧防護レベル (Up) | < 10V |
インパルス耐久性 | 15kV (1.2/50μs) 7.5kA (8/20μs) 正負5回 |
- コネクタ部の防滴処理を行った場合に限ります。
見積り依頼

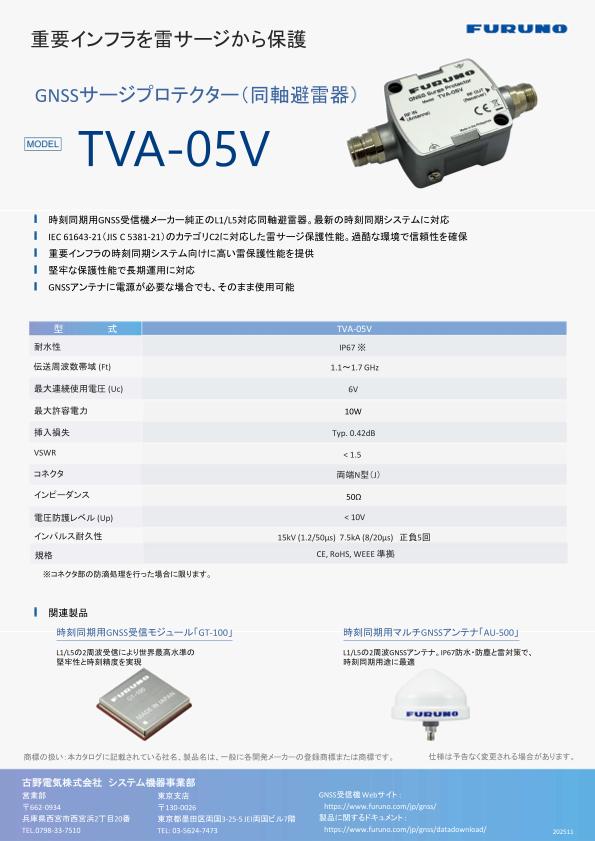

各種ダウンロード
