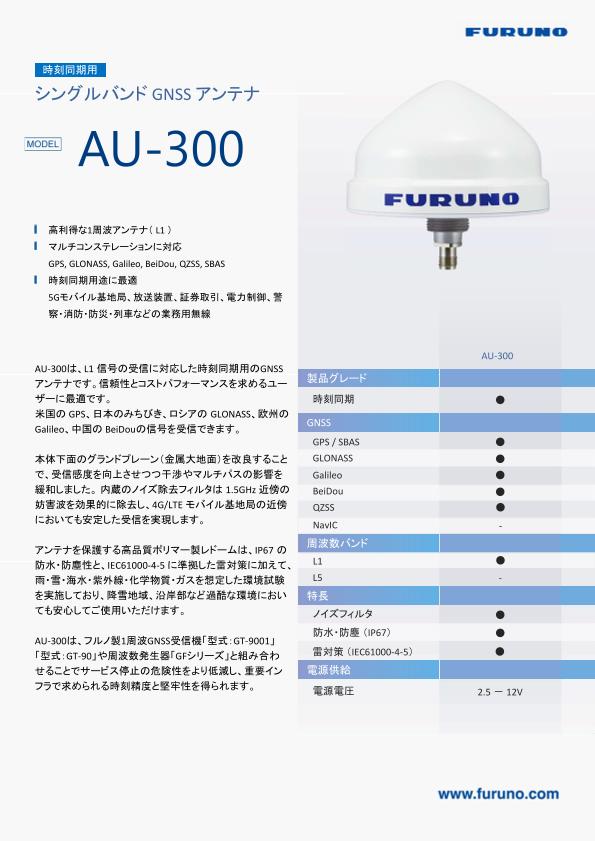

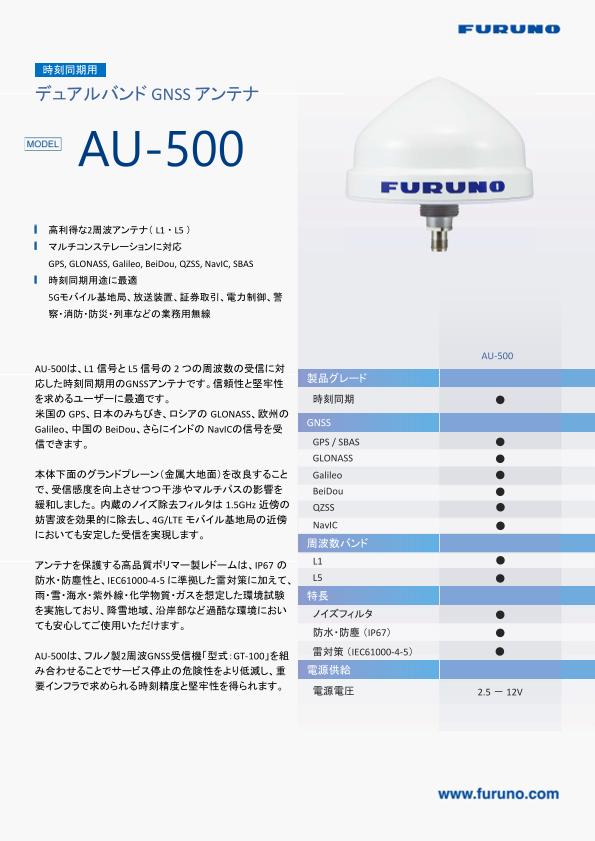

型式 AU-500/AU-300

• NEW

米国のGPS、ロシアのGLONASS、欧州のGalileo、中国のBeiDou、日本のQZSS、各国のSBASに対応。
2周波受信のAU-500はインドのNavIC（L5）の受信にも対応しています。
堅牢性を求められる重要インフラや、グローバルに展開する5Gモバイル基地局やネットワーク機器に最適です。

本体正面をドーム型構造、本体下面をグランドプレーン兼用とすることで、積雪を防ぎつつ受信感度の向上を図り、同時に干渉やマルチパスの影響を軽減します。
また、IP67に準拠した防水・防塵仕様の高品質ポリマー製レドームを装備。過酷環境を模擬した品質試験を実施しており、雨・雪・海水・紫外線・化学物質・ガスからアンテナを長期間保護することを検証済みです。

IEC61000-4-5に準拠した雷対策により雷サージからアンテナを保護します。
ノイズフィルタも内蔵しており、4G/LTEモバイル基地局による1.5GHz近傍の妨害波を効果的に除去します。

リング周辺の構造を見直し、防水性を高めました。
浸水などによるフィールドトラブルの抑制に貢献します。

インフラなど、運用を止めることが許されない環境にはオプション品の同軸アレスタをお使いいただくことで、アンテナ単体の雷対策のみならず、GNSS受信機を雷サージから保護することができます。
TVA-05Vは誘導雷サージに対応し、適切な接地を施すことで最高の雷サージ保護性能を発揮します。

GNSSアンテナ「AU-500/300」の設置方法について、部材・工具の確認から、実際に現場に取り付けるところまでの手順を動画でわかりやすくご説明します。

GNSSアンテナを設置する際には、GNSS受信機のアンテナ仕様を満たすよう、同軸ケーブルやアンプなどの部材を選定します。
また、受信機～アンテナ間の電波遅延を考慮する必要もあります。
本資料では、GNSS受信機メーカーの視点で、必要項目の計算方法を具体例と共にご説明しています。

GNSS受信機を初めて使われる方には特に参考となります。
複雑な計算式につき、資料ダウンロード特典として「総合利得」「総合NF」計算Excelも準備しました。
フォーム入力で資料・計算Excelともにダウンロードいただけます。
