型式 GF-102/103/105S/105G

• NEW

GF-100シリーズは、デュアルバンドGNSS受信機、高精度発振器、制御回路をワンモジュールに統合したGNSS基準周波数発生器（GNSS Disciplined Oscillator）です。
UTC（協定世界時）に同期した正確なタイムパルス（1PPS）と、高安定な基準周波数（10 MHz）を出力。お客様のシステムに組み込むだけで、GNSS脆弱性対策を含む高品質な時刻同期機能を実現できます。
GNSS受信機メーカーとしての知見を活かした独自設計により、外付けCPUが不要。設計工数の削減とタイムトゥマーケットの短縮に貢献します。

GF-88シリーズはL1帯シングルバンドで高い時刻精度を実現してきました。GF-100シリーズは、新たにL5帯を加えたデュアルバンド受信に対応します。

2つの周波数帯を同時に受信することで、電離層による伝搬遅延を補正し、時刻精度をさらに向上させます。

GPS（L1 + L5）、Galileo（E1 + E5）、QZSS（L1 + L5）をはじめとするマルチGNSSに対応。多数の衛星を活用し、受信環境の安定性を高めます。
GNSS脆弱性対策におけるL5帯の役割については、多層防御セクションをご覧ください。

都市部や窓際などマルチパスが発生しやすい環境では、反射波が時刻精度を劣化させます。
GF-100シリーズは、受信中の衛星信号の品質をリアルタイムに評価し、信号品質の高い衛星を動的に選択する「ダイナミック・サテライト・セレクション™^※」を搭載。悪受信環境でのタイミング性能の劣化を最小化します。

GNSS信号のL1帯（1575.42 MHz）は広く利用されている一方、ジャミング（妨害波）の標的にもなりやすい周波数帯です。
GF-100シリーズはL1帯に加えてL5帯（1176.45 MHz）を受信するデュアルバンド設計を採用。さらに、L5帯の完全独立サーチに対応しており、L1帯に依存せずL5帯だけで衛星を捕捉できます。L1帯が妨害を受けても、L5帯で時刻同期を継続します。
また、ジャミング信号の周波数やレベルを検出して監視する機能も備えており、原因究明にも貢献します。

衛星の故障、大気の異常、反射波の残留など、衛星信号の品質が劣化する要因はさまざまです。品質の悪い信号をそのまま使用すると、時刻同期の精度が低下します。
GF-100シリーズは、T-RAIM（Timing Receiver Autonomous Integrity Monitoring）を搭載。受信中の衛星信号の信頼性を常時評価し、整合性のとれない異常な信号を自動的に排除します。正常な衛星信号のみを使用して、時刻同期を継続します。

悪意をもったなりすまし信号（スプーフィング）は、GNSS受信機が算出する時刻を意図的に誤らせることができます。
GF-100シリーズは、GalileoのOSNMA（Open Service Navigation Message Authentication）およびQZSSのQZNMAに対応。衛星から送信される認証情報を用いて、受信信号が本物であることを検証します。認証に失敗した信号はなりすましと判断し、排除します。

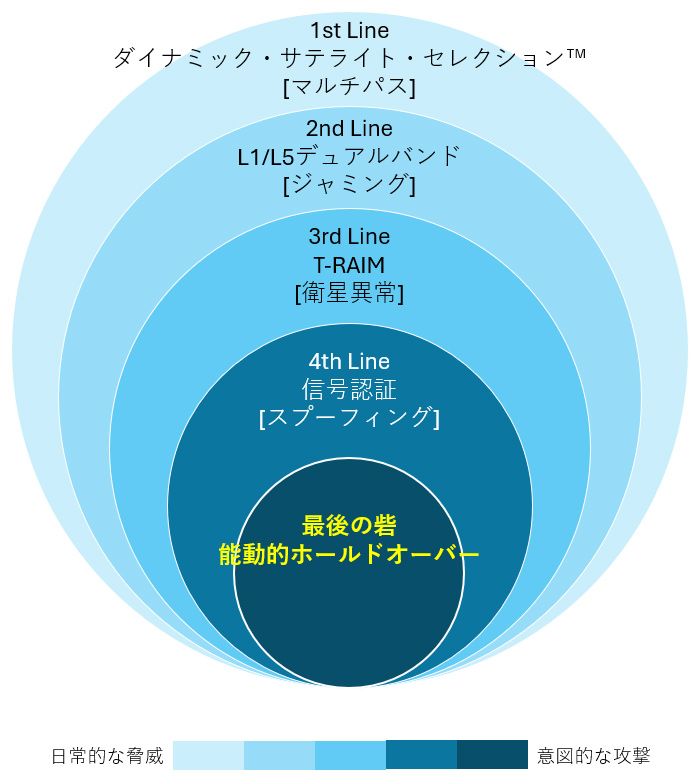

上記4つの防御線をすり抜ける事態が万が一発生しても、GF-100シリーズは時刻出力を止めません。

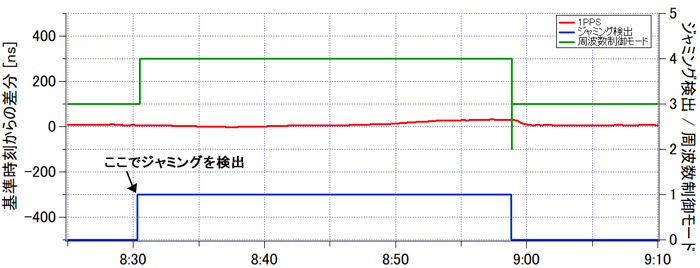

GF-100シリーズの能動的ホールドオーバーは、ジャミングやスプーフィングの影響を検知すると、自動的にGNSS信号から離脱し、内蔵発振器による自走運転に移行します。従来のホールドオーバーが「受信できなくなったら自走する」のに対し、能動的ホールドオーバーは「異常を検知したら自ら離脱する」という点で、根本的に異なります。
フルノ独自の発振器制御技術で発振器の振る舞いを予測して補正。GF-105S / GF-105Gでは±1.5µs / 24時間のホールドオーバー性能を実現します。

GF-100シリーズは、全機種でGF-88シリーズとのハードウェア互換性を確保。基板レイアウトやコネクタ配置を変更することなく、既存機器への置き換えが可能です。

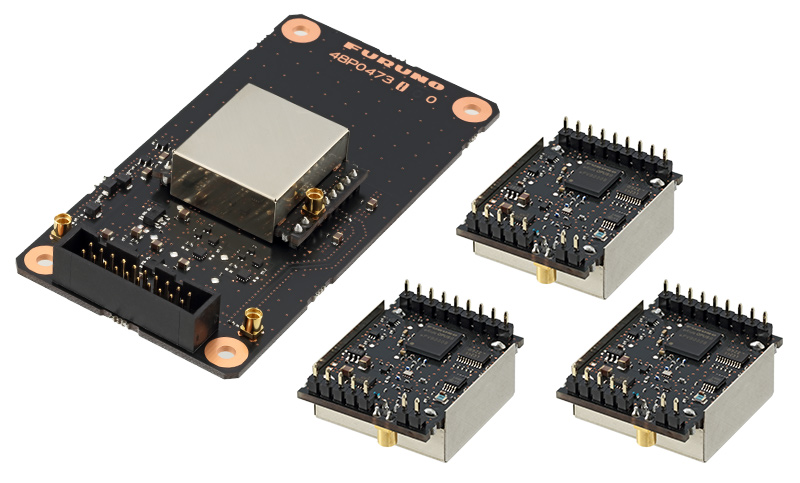

小型化を優先するShortフォームファクタ（GF-102 / GF-103 / GF-105S）と、GF-8804/8805からの直接置き換えに最適なGrandeフォームファクタ（GF-105G）をラインナップ。設計要件に応じて選択いただけます。

GF-88シリーズでは、±1.5µs/24時間のホールドオーバー性能はGrandeフォームファクタ（GF-8805）でのみ実現していました。GF-100シリーズのGF-105Sは、Shortフォームファクタ（34 × 27 × 15.5 mm）で同等の性能を達成。実装面積を約80%削減しながら、最上位のホールドオーバー性能を提供します。

GF-100シリーズは、ホールドオーバー性能と筐体サイズの異なる4機種をラインナップ。多層防御をはじめとするGNSS脆弱性対策は全機種共通です。システムの要件に応じてお選びいただけます。

多層防御をはじめとするGF-100シリーズの機能を、コストを抑えて導入できるモデルです。業務用無線基地局やローカル5Gなど、広域に多数配置するシステムに適しています。

最上位のホールドオーバー性能（±1.5µs / 24時間）を実現するモデルです。通信、電力、金融、放送など、高い時刻精度と堅牢性が求められる重要インフラに適しています。

周波数とタイムパルスの位相関係は常に一定（コヒーレント、ジッターレス）です。

1衛星だけの追尾で周波数とタイムパルスの出力が可能です（移動体測位モード除く）。

外部から入力したタイムパルスへの同期が可能です。ネットワーク経由で取得した時刻情報（IEEE1588やSyncE）への同期用途など、システムのロバスト性を向上させます。

GF-100シリーズの多層防御性能を最大限に発揮するには、アンテナ選定も重要です。

GF-100シリーズの多層防御は、カタログスペックだけでなく、実際のジャミング・スプーフィング環境下で検証されています。

GNSS時刻同期分野の専門エンジニアが、OSNMAおよびQZNMAを「現場でどう使えばよいか」について約20ページにわたって分かりやすく解説します。
