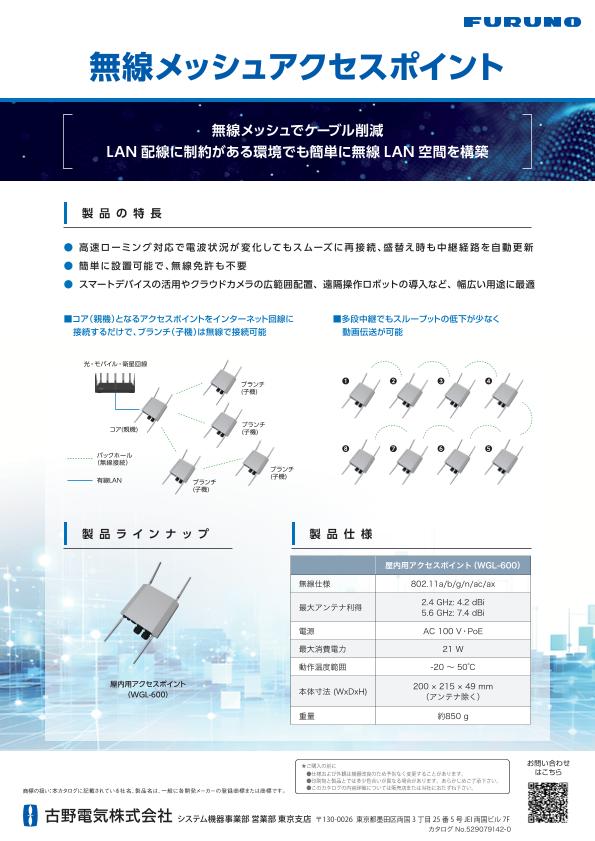

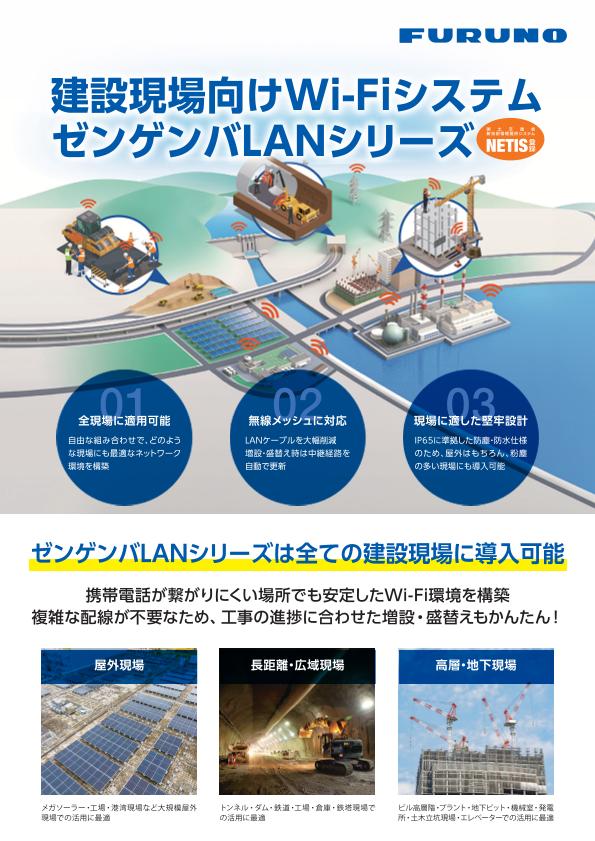

各種ダウンロード
関連コンテンツ

概要

ゼンゲンバLANシリーズで現場DXを実現しませんか？

遠隔コミュニケーションツールや施工管理アプリ・ツールの活用

ロボット・重機・ドローンなど移動体の遠隔制御

クラウドカメラ・IoTセンサーによる遠隔臨場やデータ収集

現場モニタリングによる安全性の向上

強み・特長

ゼンゲンバLANシリーズを組み合わせることで、建設現場にWi-Fi環境をかんたんに導入！

POINT 01

全現場に適用可能

携帯電話やインターネットのつながりにくい現場でも安定したネットワーク環境を構築できます。

POINT 02

無線メッシュに対応

LANケーブルの配線を大幅に削減できます。また、増設・盛替え時は最適な中継経路を自動で更新します。

POINT 03

現場に適した堅牢設計

IP65に準拠した防塵・防水仕様のため、屋外はもちろん、粉塵の多い現場にも導入可能です。

まずは、お気軽にご相談ください！

ご要望に応じた最適な機器構成・置局や、インターネット回線をご提案させていただきます。
どんな現場のご相談もお気軽にご連絡ください。

お問い合わせフォーム

屋外現場向け

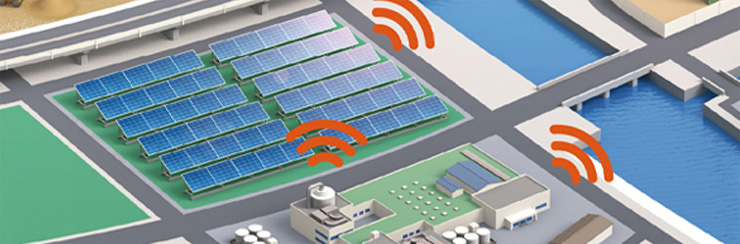

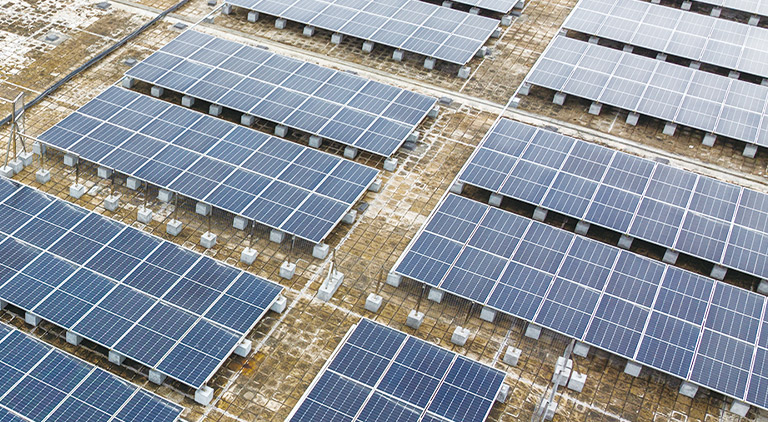

メガソーラー・工場・港湾現場など大規模屋外現場での活用に最適

長距離・広域現場向け

トンネル・ダム・鉄道・工場・倉庫・鉄塔現場での活用に最適

高層・地下現場向け

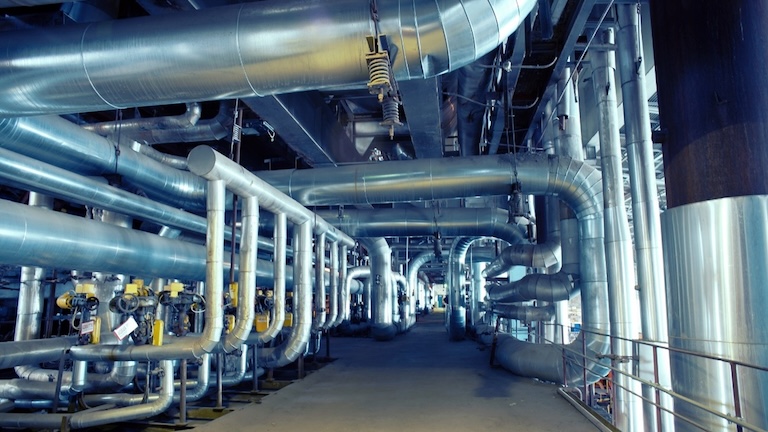

ビル高層階・プラント・地下ピット・機械室・発電所・土木立杭現場・エレベーターでの活用に最適

屋外現場向け
アクセスポイント

無線メッシュでケーブルレスを実現

屋外現場向けアクセスポイント

こんな現場におすすめ

LAN配線に制限がある建設現場で、メガソーラー、工場、港湾現場など大規模屋外現場での活用に最適

特長

POINT 01

無線メッシュ機能によりLANケーブル配線量を大幅に削減し、現場のブロードバンド無線ネットワークを実現

屋外現場向けアクセスポイントは、無線メッシュ機能を搭載しています。
この機能により、LANケーブル配線量を大幅に削減し、敷設コストを削減できます。また、高速ローミングに対応しており、電波状況が変化しても再接続がスムーズに切り替わり、盛替え時も中継経路を自動更新します。さらに、屋内外問わず簡単に設置可能で、無線免許も不要です。

POINT 02

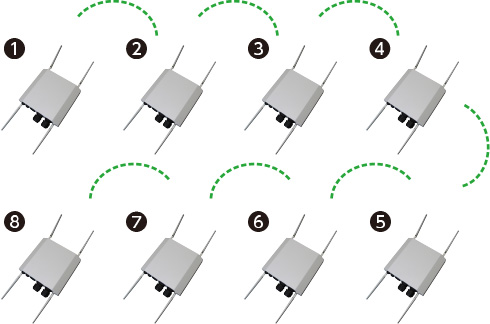

多段中継でもスループットの低下が少なく、動画伝送が可能

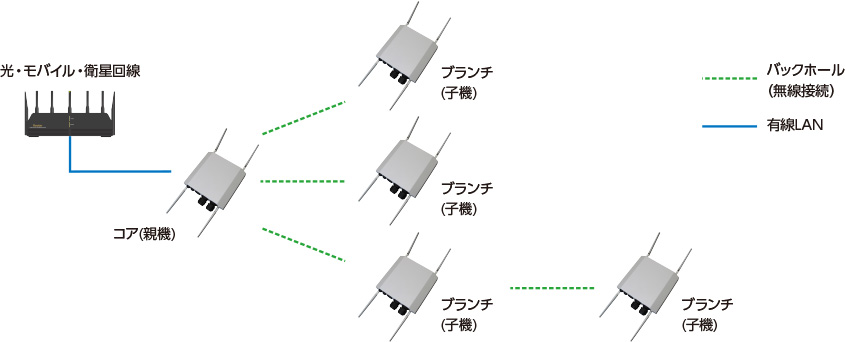

コア（親機）となるアクセスポイントをインターネット回線に接続するだけで、ブランチ（子機）は無線で接続可能です。
スマートデバイスの活用やクラウドカメラの広範囲配置、遠隔操作ロボットの導入など、幅広い用途に最適です。

通信距離

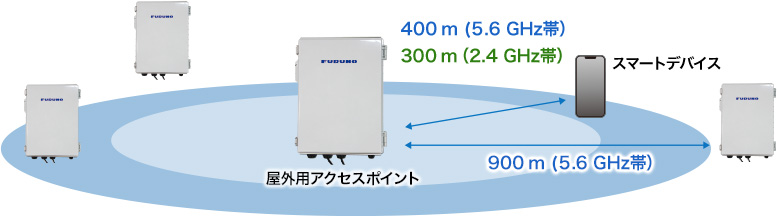

5.6 GHz帯で半径400 m、2.4 GHz帯で半径300 mのエリア^※をWi-Fi化
半径900 mのエリア^※でアクセスポイント間の(バックホール)接続が可能

見通し環境における当社測定値
バックホール接続は5.6 GHz帯のみ対応

構成品

品名	型式

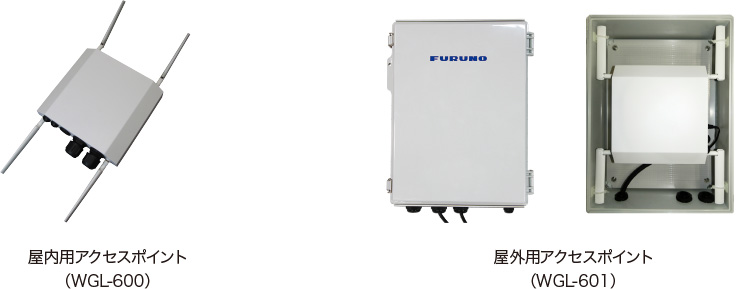

屋内用アクセスポイント	WGL-600
屋外用アクセスポイント	WGL-601

	屋内用アクセスポイント（WGL-600）	屋外用アクセスポイント（WGL-601）
付属品	ACアダプタ（AC 100 V）アクセスポイント取付け用金具（壁用・ポール用）	電源ケーブル（AC 100 / 200 V）
オプション	指向性アンテナ仮設単管スタンド	仮設単管スタンド垂木止めクランプ

仕様

	屋内用アクセスポイント（WGL-600）	屋外用アクセスポイント（WGL-601）
無線仕様	802.11a/b/g/n/ac/ax	802.11a/b/g/n/ac/ax
最大アンテナ利得	2.4 GHz: 4.2 dBi 5.6 GHz: 7.4 dBi	2.4 GHz: 4.2 dBi 5.6 GHz: 7.4 dBi
電源	AC 100 V・PoE	AC 100 / 200 V・PoE
最大消費電力	21 W	21 W
動作温度範囲	-20 ～ +50℃	-20 ～ +50℃
防塵防水性能	－	IP65
本体寸法（WxDxH）	200 × 215 × 49 mm（アンテナ除く）	323 × 432 × 155 mm
重量	約850 g	約5 kg

長距離・広域現場向け
アクセスポイント

NETIS登録番号 KT-220212-A

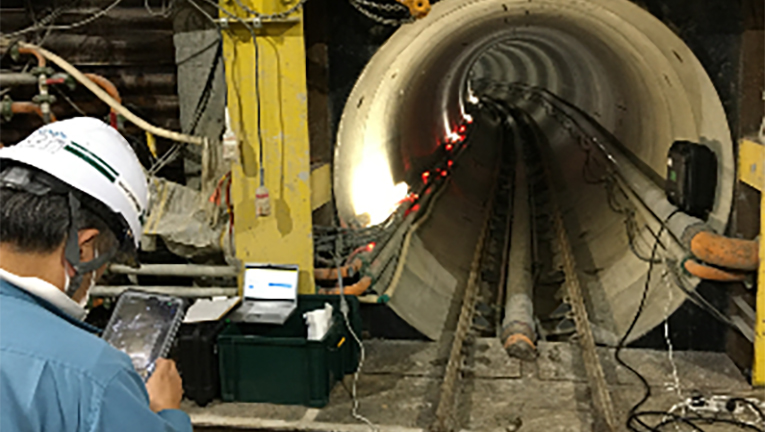

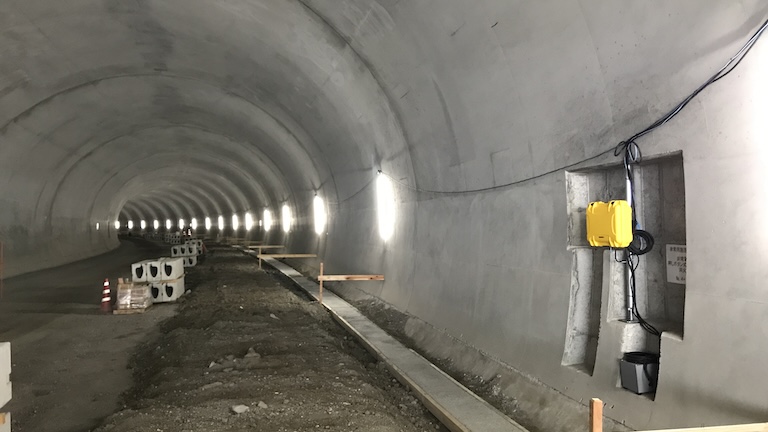

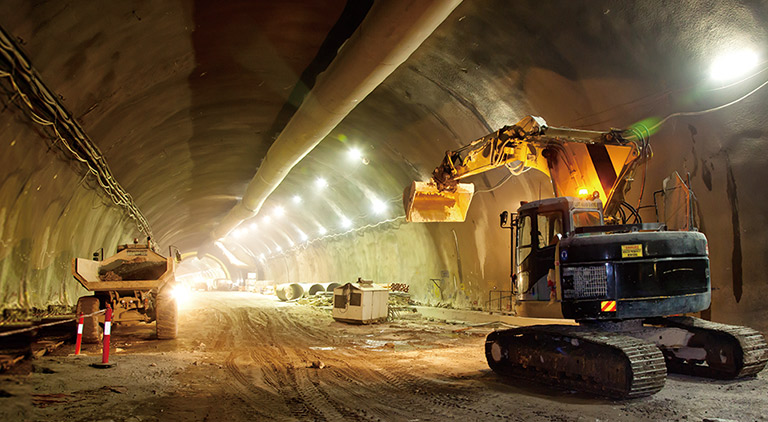

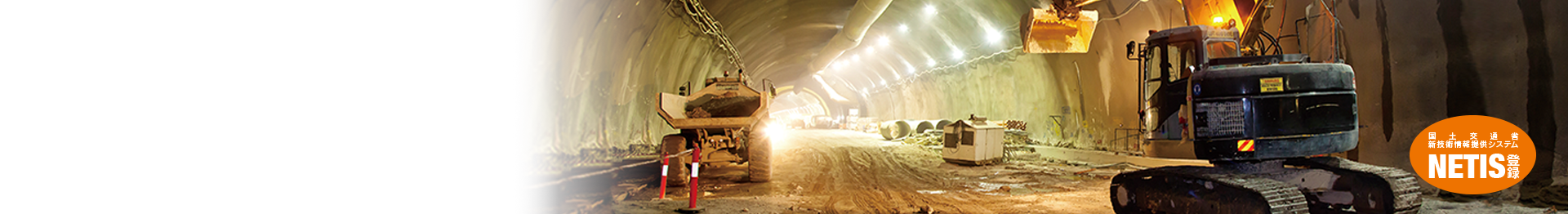

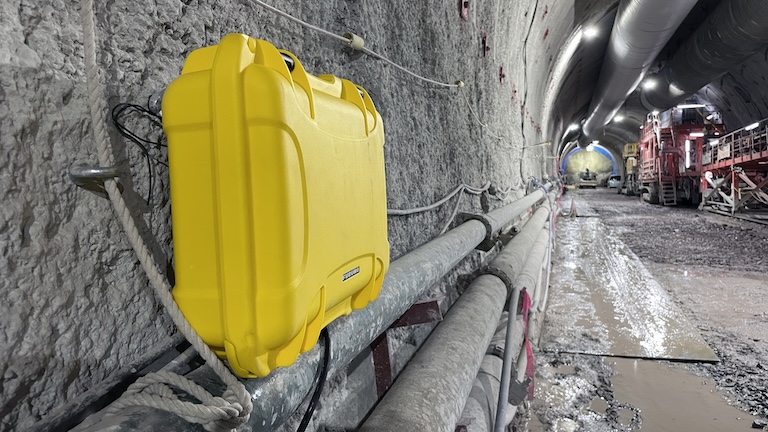

トンネル坑内で全域Wi-Fi化を実現

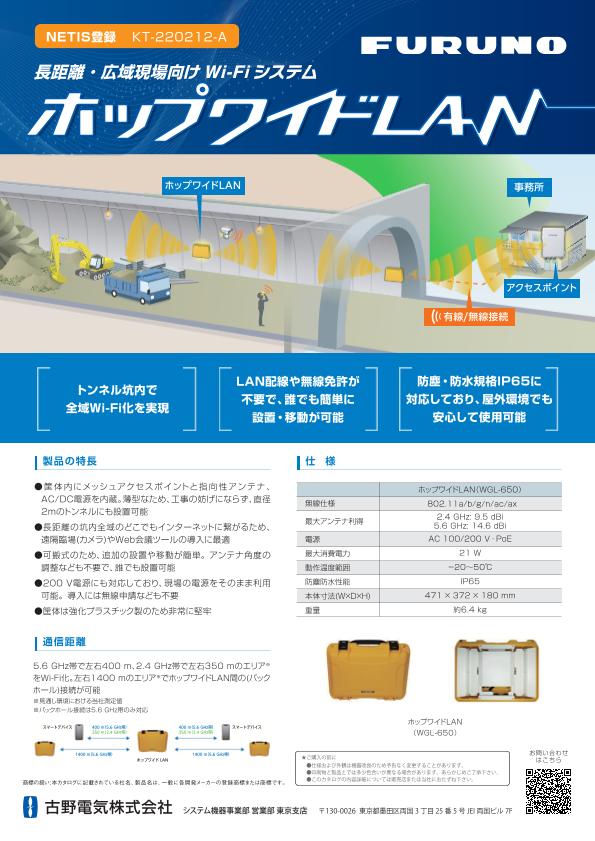

ホップワイドLAN

こんな現場におすすめ

LAN配線工事が難しいトンネル、ダム、鉄道、大規模工場・倉庫、鉄塔現場での活用に最適

特長

POINT 01

LAN配線が不要で、薄型筐体を設置するだけ

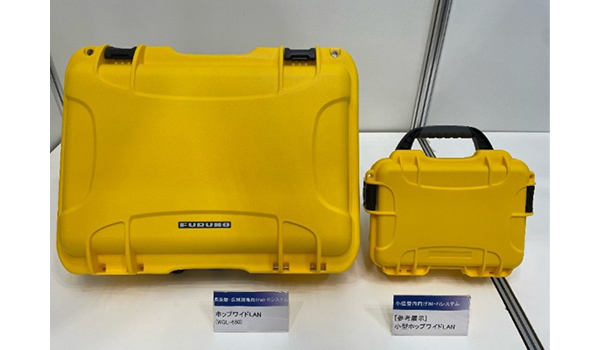

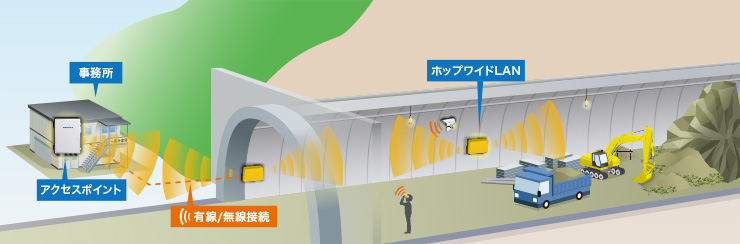

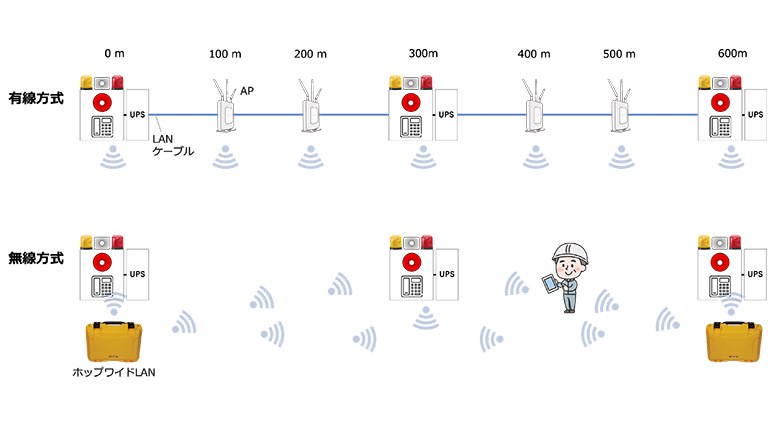

ホップワイドLANは、メッシュアクセスポイントと指向性アンテナを一体化した持ち運び式のWi-Fiシステムです。
ホップワイドLANを設置するだけで、簡単にWi-Fi環境を構築することができます。薄型なため、工事の妨げにならず、直径2 mのトンネルにも設置可能です。さらに、配線や無線免許が不要なため、誰でも簡単に設置・移動できます。フロア内の通信エリアを拡大したい場合は、ホップワイドLANや屋外用アクセスポイントを追加するとフロア内のWi-Fiエリアを拡張できます。

POINT 02

直線的で長距離の環境に最適

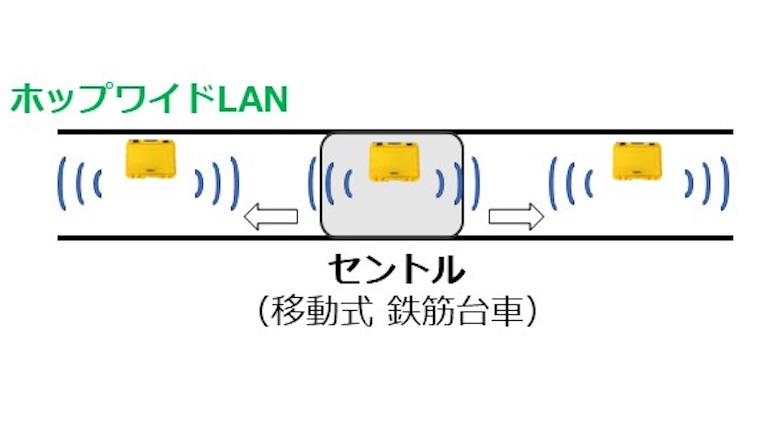

ホップワイドLANは、電波の飛びにくい小径トンネルやセントルなど障害物の多い環境でも、従来製品より長距離・広範囲のエリアをカバーします。また、筐体には強化プラスチックが使われており、非常に堅牢です。
さらに、IP65に準拠した防塵・防水仕様のため、屋外や土木工事現場でも安心して長期間使用することができます。

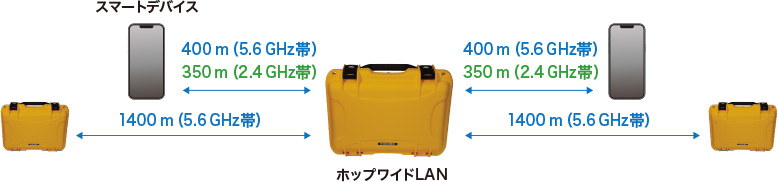

通信距離

5.6 GHz帯で左右400 m、2.4 GHz帯で左右350 mのエリア^※をWi-Fi化
左右1400 mのエリア^※でホップワイドLAN間の(バックホール)接続が可能

見通し環境における当社測定値
バックホール接続は5.6 GHz帯のみ対応

構成品

品名	型式	備考
ホップワイドLAN	WGL-650	アクセスポイント
屋外用指向性アクセスポイント	WGL-603	－

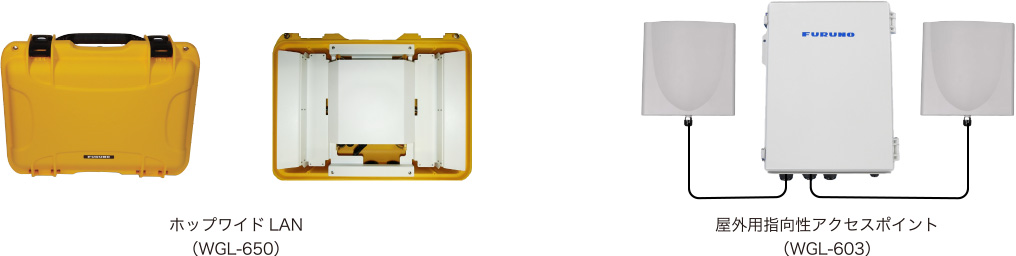

	ホップワイドLAN（WGL-650）	屋外用指向性アクセスポイント（WGL-603）
付属品	電源ケーブル（AC 100 / 200 V）	電源ケーブル（AC 100 / 200 V）指向性アンテナ指向性アンテナ取付け用金具（壁用・ポール用）
オプション	仰角調整金具仮設単管スタンド垂木止めクランプ	仮設単管スタンド垂木止めクランプ

仕様

	ホップワイドLAN（WGL-650）	屋外用指向性アクセスポイント（WGL-603）
無線仕様	802.11a/b/g/n/ac/ax	802.11a/b/g/n/ac/ax
最大アンテナ利得	2.4 GHz: 9.5 dBi 5.6 GHz: 14.6 dBi	2.4 GHz: 4.2 dBi（無指向性） 13.4 dBi（指向性^※） 5.6 GHz: 7.4 dBi（無指向性） 14.4 dBi（指向性^※） ※バックホール接続のみ指向性に対応
電源	AC 100 / 200 V・PoE	AC 100 / 200 V・PoE
最大消費電力	21 W	21 W
動作温度範囲	-20 ～ +50℃	-20 ～ +50℃
防塵防水性能	IP65	IP65
本体寸法（WxDxH）	471 × 372 × 180 mm	323 × 432 × 155 mm（アンテナ除く）
重量	約6.4 kg	約5 kg（アンテナ除く）

高層・地下現場向け
アクセスポイント

NETIS登録番号 KT-230069-A

高層階や地下・低層階で全域Wi-Fi化を実現

こんな現場におすすめ

ビル高層階、プラント、地下ピット、機械室、発電所、立杭現場、エレベーターでの活用に最適

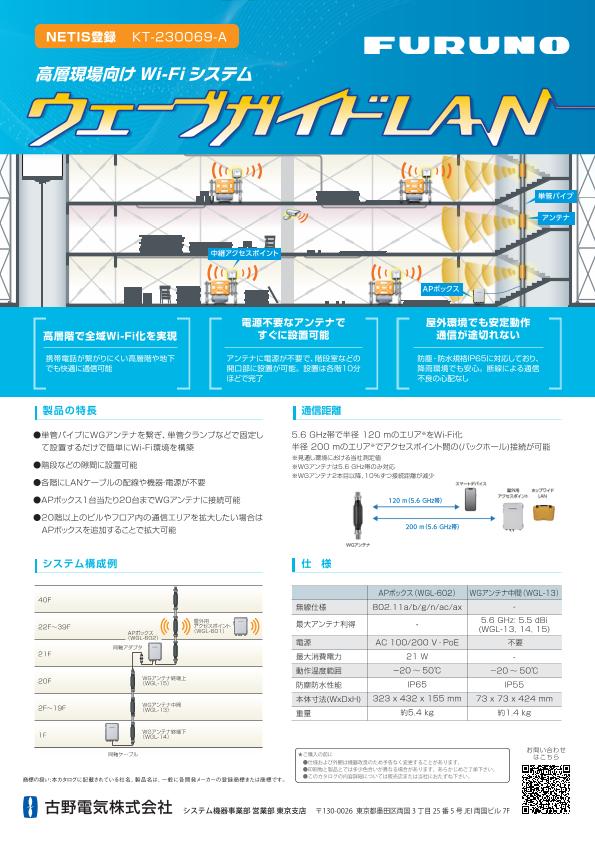

ウェーブガイドLAN（単管パイプタイプ）

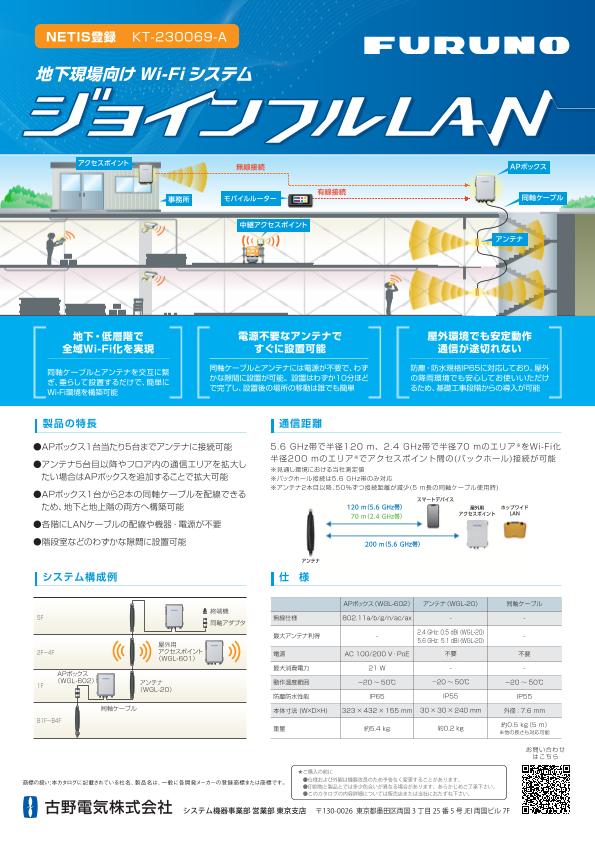

ジョインフルLAN（同軸ケーブルタイプ）

特長

POINT 01

電源不要なアンテナで、すぐに設置可能

単管パイプや同軸ケーブルを活用して、高層階や地下・低層階にWi-Fi環境を構築することができるWi-Fiシステムです。各階に配線や電源が不要なため、設置工事が大幅に簡素化できます。

単管パイプを使用する場合

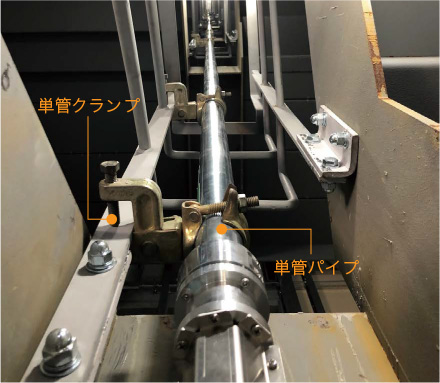

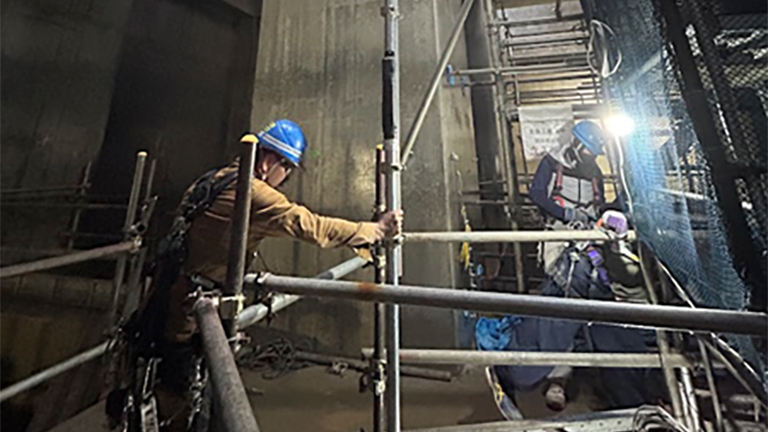

単管パイプにWGアンテナを繋ぎ、単管クランプなどで固定して設置するだけで、簡単にWi-Fi環境を構築することができます。

同軸ケーブルを使用する場合

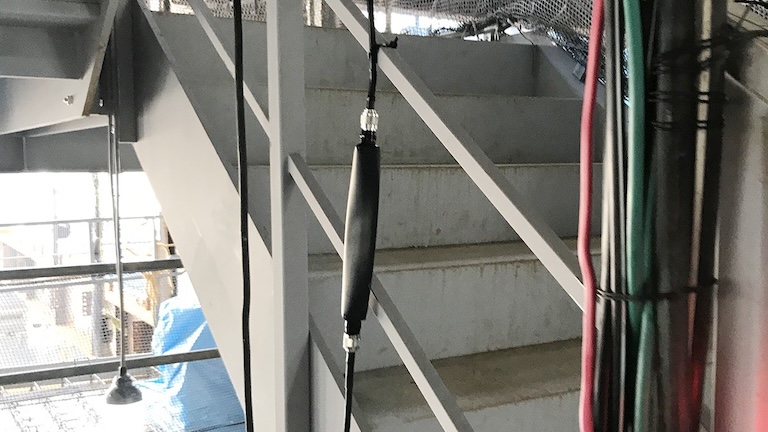

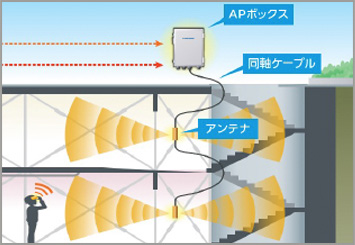

同軸ケーブルとアンテナを交互に繋ぎ、垂らして設置するだけで、簡単にWi-Fi環境を構築することができます。

フロア内の通信エリアを拡大したい場合

屋外用アクセスポイントを追加するとフロア内のWi-Fiエリアを拡張できます。

POINT 02

屋外環境でも安定動作、通信が途切れない

設置時間は各階約10分。階段室などの開口部に設置が可能です。各階にLANケーブルの配線が不要なため、断線の心配がありません。また、WGアンテナや同軸ケーブルは高圧送電線などからの電磁ノイズに強く、通信不良を起こす心配がありません。防塵・防水規格はIP65に対応しており、雨の影響を受けず安心してご使用いただけます。

紹介動画

製品紹介

取付け説明

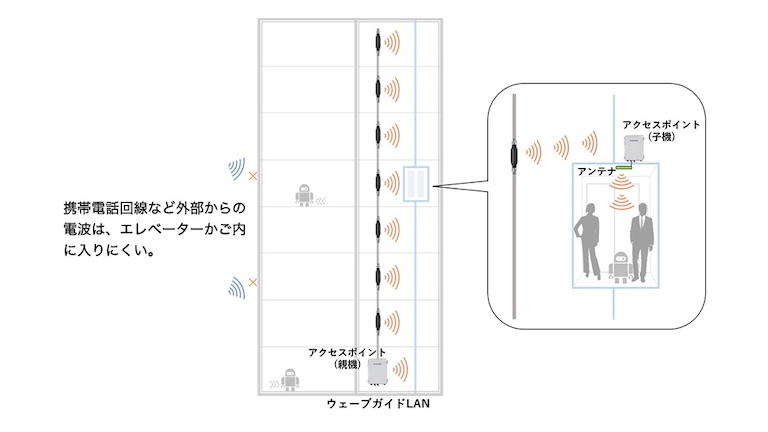

システム構成例

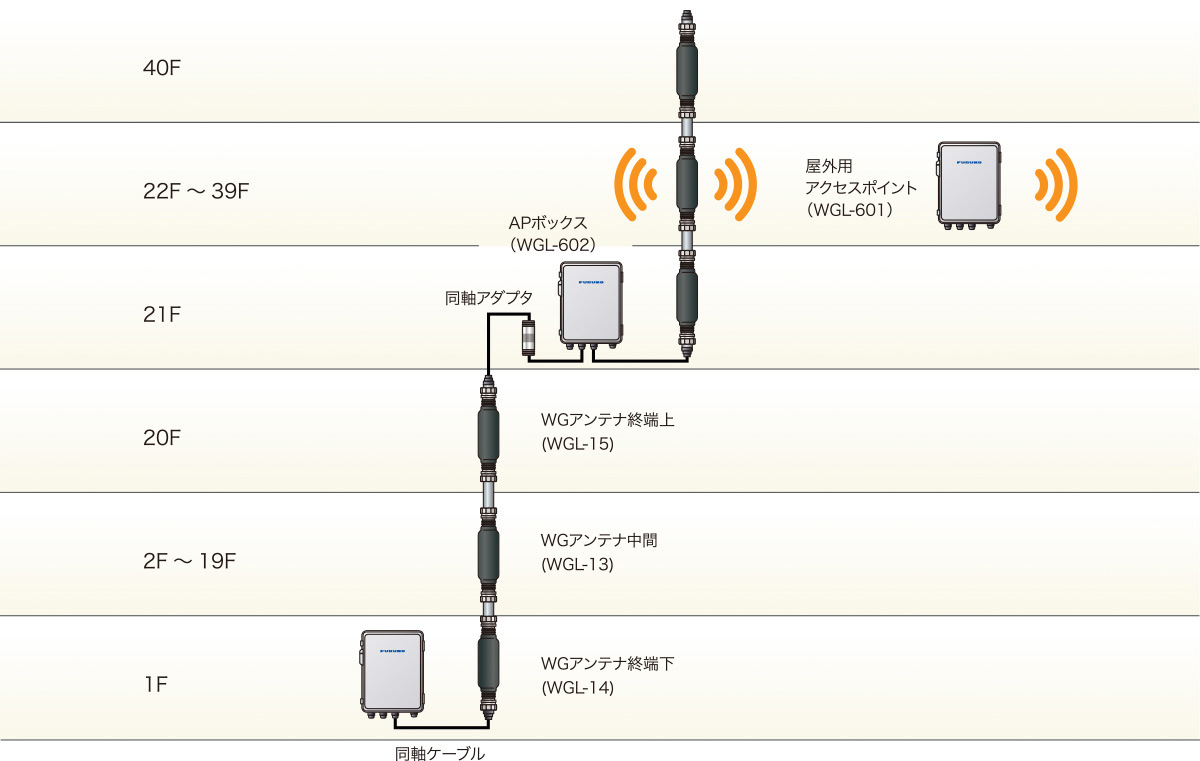

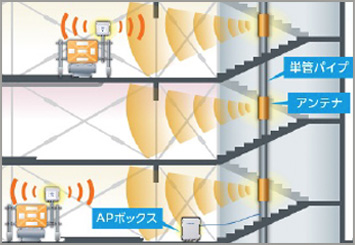

ウェーブガイドLAN（単管パイプで構築）

APボックス1台当たり20台までWGアンテナに接続できます。20階以上のビルでは、APボックスを追加することで更にWGアンテナを接続できます。
APボックスを2台以上接続する場合は、APボックス間のWGアンテナを必ず20台以上接続してください。
また、屋外用アクセスポイントを追加することで、フロア内のWi-Fiエリアを拡張することができます。
なお、APボックス１台から２本の同軸ケーブルを配線できるため、地下と地上階の両方へWi-Fi環境を構築することが可能です。

設置後の場所移動はしないことを推奨します。

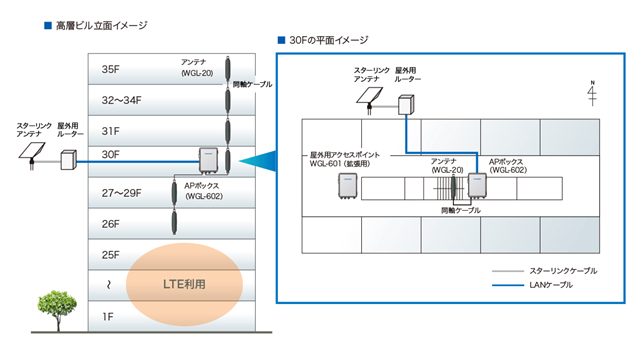

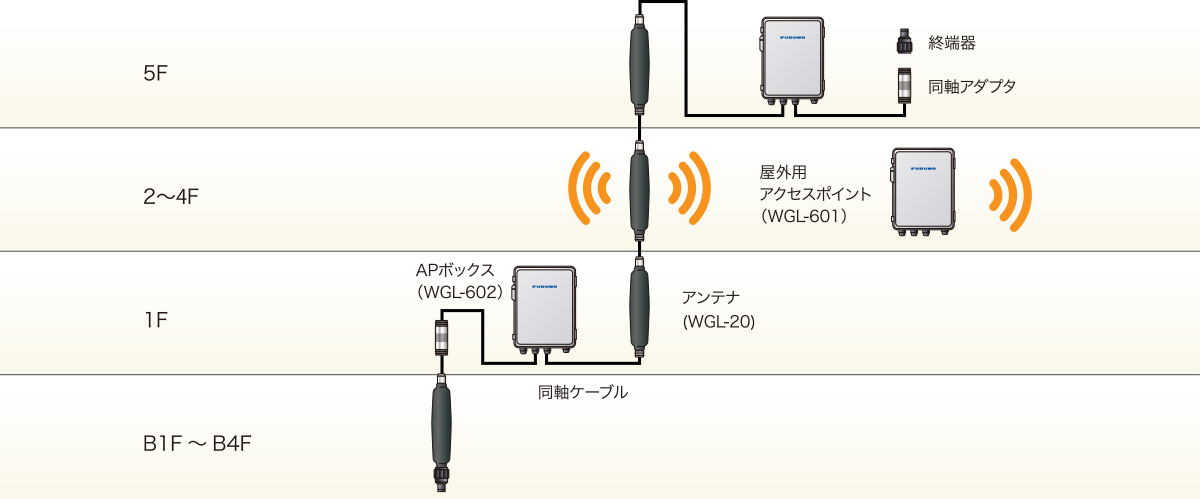

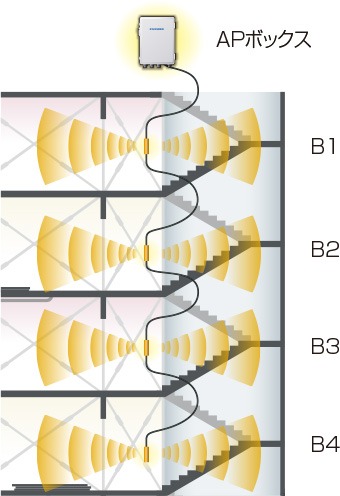

ジョインフルLAN（同軸ケーブルで構築）

APボックス1台当たり5台までアンテナに接続できます。アンテナ5台目以降は、APボックスを追加することで更にアンテナを接続できます。
APボックスを2台以上接続する場合は、APボックス間のアンテナを必ず5台以上接続してください。
また、屋外用アクセスポイントを追加することで、フロア内のWi-Fiエリアを拡張することができます。
なお、APボックス１台から２本の同軸ケーブルを配線できるため、地下と地上階の両方へWi-Fi環境を構築することが可能です。

通信距離

ウェーブガイドLAN（単管パイプで構築）

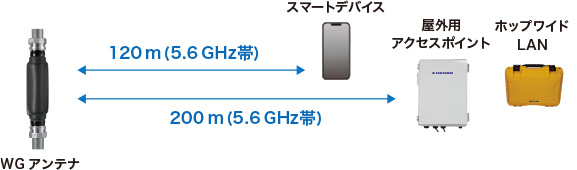

5.6 GHz帯で半径120 mのエリア^※をWi-Fi化
半径200 mのエリア^※でアクセスポイント間の(バックホール)接続が可能

見通し環境における当社測定値
WGアンテナは5.6 GHz帯のみ対応
WGアンテナ2本目以降、10%ずつ接続距離が減少

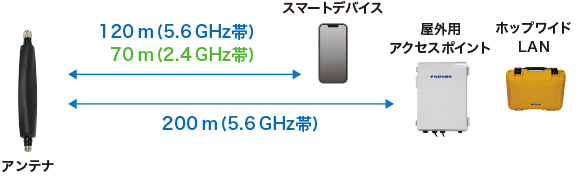

ジョインフルLAN（同軸ケーブルで構築）

5.6 GHz帯で半径120 m、2.4 GHz帯で半径70 mのエリア^※をWi-Fi化
半径200 mのエリア^※でアクセスポイント間の(バックホール)接続が可能

見通し環境における当社測定値
バックホール接続は5.6 GHz帯のみ対応
アンテナ2本目以降、50%ずつ接続距離が減少(5 m長の同軸ケーブル使用時)

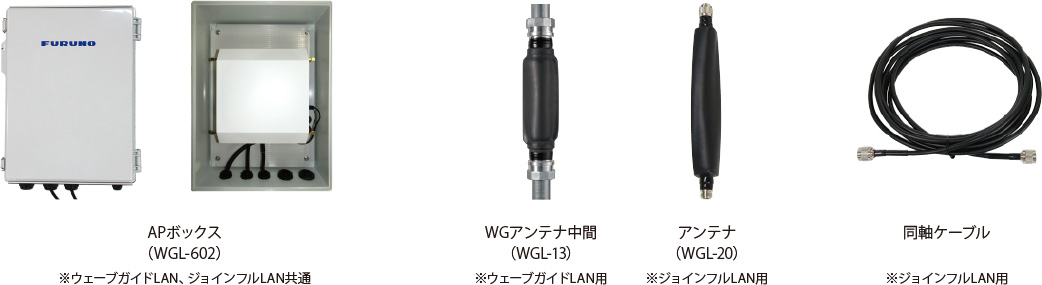

構成品

品名	型式	備考
APボックス	WGL-602	アクセスポイント
WGアンテナ中間	WGL-13	単管パイプ同士を接続
WGアンテナ終端下	WGL-14	単管パイプと同軸ケーブルを接続
WGアンテナ終端上	WGL-15	単管パイプと同軸ケーブルを接続
WGコネクタ下	WGL-16	単管パイプと同軸ケーブルを接続
WGコネクタ上	WGL-17	単管パイプと同軸ケーブルを接続
単管パイプ	WGL-18	専用品
単管ジョイント	WGL-19	単管パイプ同士を接続
アンテナ	WGL-20	－
同軸ケーブル	－	標準仕様：5 m

	APボックス（WGL-602）
付属品	電源ケーブル（AC 100 / 200 V）同軸アダプタ終端器
オプション	仮設単管スタンド垂木止めクランプ

仕様

	APボックス（WGL-602）	WGアンテナ中間（WGL-13）	アンテナ（WGL-20）	同軸ケーブル
無線仕様	802.11a/b/g/n/ac/ax	－	－	－
最大アンテナ利得	－	5.6 GHz: 5.5 dBi （WGL-13, 14, 15）	2.4 GHz: 0.5 dBi 5.6 GHz: 5.1 dBi	－
電源	AC 100 / 200 V・PoE	不要	不要	不要
最大消費電力	21 W	－	－	－
動作温度範囲	-20 ～ +50℃	-20 ～ +50℃	-20 ～ +50℃	-20 ～ +50℃
防塵防水性能	IP65	IP55	IP55	IP55
本体寸法（WxDxH）	323 × 432 × 155 mm	73 × 73 × 424 mm	30 × 30 × 240 mm	外径：7.6 mm
重量	約5.4 kg	約1.4 kg	約0.2 kg	約0.5 kg（5 m） ※他の長さも対応可能

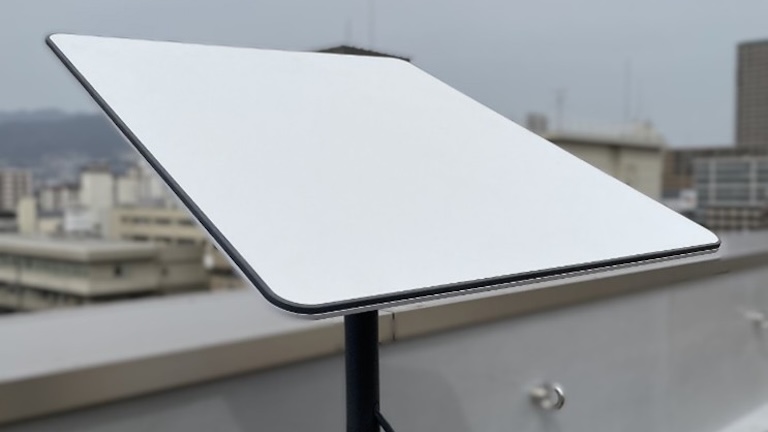

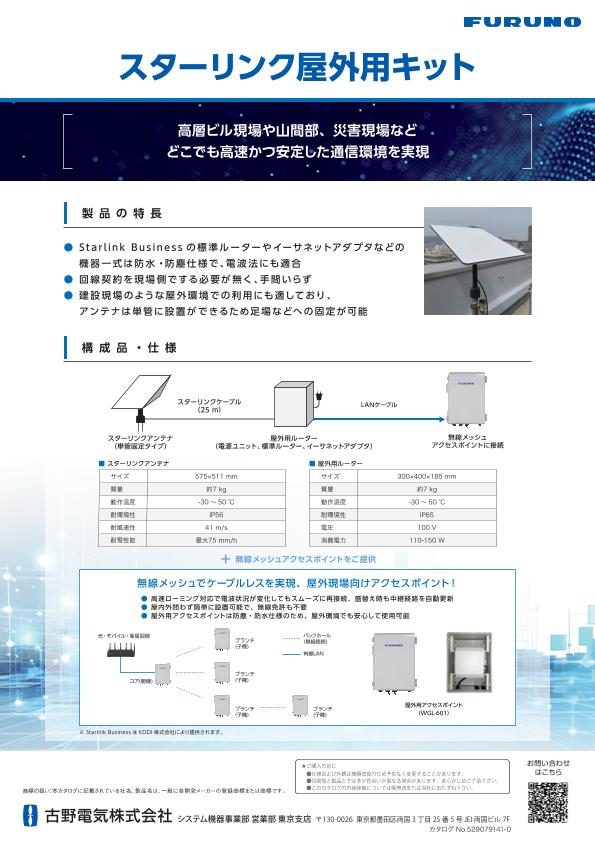

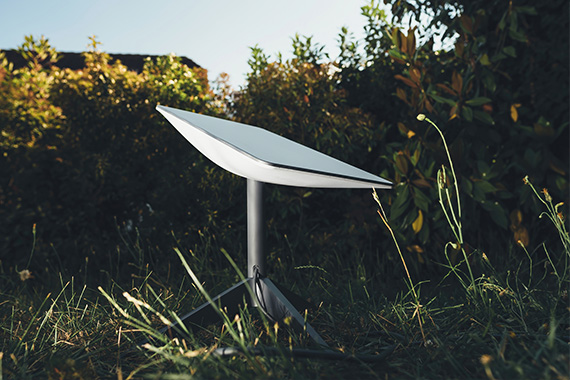

スターリンクのレンタルオプション

ネット環境が整備されていない山岳や離島でも高速インターネットを実現！

フルノは、KDDI株式会社と連携し、米スペースX社が運用する衛星インターネットサービス「Starlink（スターリンク）」の「Starlink Business」をご提供しています。機器レンタルから回線までを提供しており、ゼンゲンバLANシリーズと一緒にご利用いただくことで、インターネット回線ご利用までの時間を大幅に短縮することができます。
