GPS受信チップ eRideOPUS 3
型式
ePV3600(BB), ePR3036Q(RF)
- 生産終了製品
超高感度を実現したAGPS対応のチップセット
GPSの受信が途切れやすい屋内や都会のビルの谷間においても、より早く正確な位置情報を提供します。eRideOPUS 3 ePV3600B / ePR3036Qは、コンシューマ市場向けとして、ワイヤレス・コミュニケーション、ハンドヘルド・デバイス等お客様の様々なアプリケーションに対応します。
- GNSS（時刻同期・車載/産業）
特長

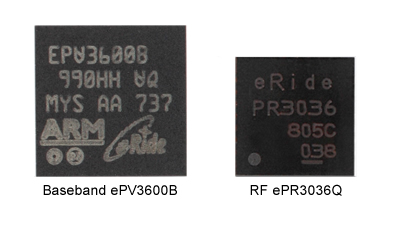

eRideOPUS 3は、ベースバンドIC (ePV3600B)とRF IC (ePR3036Q)から構成されています。
超高感度GPSです。（-161dBm）
標準的なNMEAプロトコルにて、位置情報、速度情報、時刻情報、アシスト情報を提供します。
シリアル・ポートに接属するだけというシンプルな接属です。
超小型サイズにより小型化が可能です。
仕様
全般
受信衛星システム
GPS L1 C/A, SBAS L1 C/A
衛星追尾チャンネル
12ch
更新周期
1Hz
受信感度
Acquisition, Reacquisition & Tracking：-161 dBm, variable update rate
TTFF (Typical)
ホットスタート（アウトドア）： <1秒 Typ
ホットスタート（インドア）： <15 秒 Typ
ウォームスタート： 33 秒 Typ （-135 dBm）
コールドスタート： 34 秒 Typ （-135 dBm）
供給電圧
ePV3600B： 2.7 V - 3.6 V single rail, or 2.7 - 3.6 and 1.8/1.0 V +/- 10% ext.
ePR3036Q： 3.0 V +/-10%
消費電力
Deep Sleep/RTC Mode： 24 μW
Track Mode, Outdoors 68 mW
Track Mode, Indoors 88 mW
Search Mode： 90 mW
動作温度
-40℃～+85℃
パッケージ
ePV3600B Baseband IC： 7.0 x 7.0 x 1.2 mm, TFBGA
ePR3036Q RF Receiver IC： 5.0 x 5.0 x 0.75 mm, QFN
インターフェイス
2 UART, SPI, I2C, 8GPIO

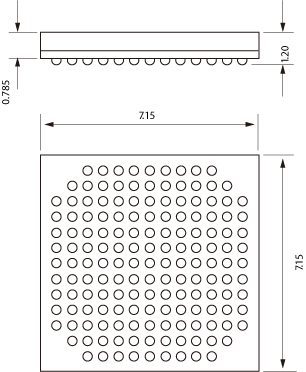

外寸図
ePV3600(BB)
ePR3036Q(RF)
