GPS受信チップ eRideOPUS 5
型式
ePV5800B
- 生産終了製品
1チップ化を実現した、超高感度GPSチップ、eRideOPUS 5 (ePV5800B)
eRideOPUS 5 (ePV5800B)はCMOS RF、DSPおよびマイクロ・プロセッサーを統合化し、1チップ化した高感度GPS受信機です。受信が途切れやすい屋内や都会のビルの谷間においても、より早く正確な位置情報を提供します。
- GNSS（時刻同期・車載/産業）
特長
-161dBmの高感度を実現。
高速TTFF <2 秒 = ホットスタート（アウトドア）。
CMOS RF を内蔵した１チップ・ソリューションにより、小型化および低コスト化。
SBAS（MSAS/日本 WAAS/米国 EGNOS/欧州）対応。
AGPSを使用可能です。
UTC(世界協定時)と同期した1秒パルス出力、Dead Reckoning(推定航法）など先進の機能を搭載可能。
5Hz測位対応
仕様
全般
受信衛星システム
GPS L1 C/A, SBAS L1 C/A
衛星追尾チャンネル
14 ch
（ GPS, SBAS）
更新周期
GNSS： 1/2/5 Hz
デッドレコニング（自律航法）： 1 Hz
受信感度
GPS
衛星追尾： -161 dBm
ホットスタート： -161 dBm
ウォームスタート： -147 dBm
コールドスタート： -147dBm
再捕捉： -161 dBm
TTFF (Typical)
ホットスタート： <2 秒（ @-130 dBm）
ウォームスタート：33 秒（@-130 dBm）
コールドスタート：38 秒（@-130 dBm）
位置精度 (水平位置)
2.5 ｍ（CEP）
供給電圧
DC 1.8V
消費電力
衛星捕捉時： 58mW
バックアップ電源
電圧： DC 1.4 - 2.75 V 電流： 20 μ A（ Typ）
動作温度
-40℃ ~ +85℃
パッケージ
サイズ：TFBGA 9.0mm x 9.0mm、ボール数：141、ボールピッチ：0.65mm
プロトコル
eSIP（NMEA 0183 Ver.3.01 準拠）
インターフェイス
UART、I2C、バック信号、車速パルス、タイムパルス

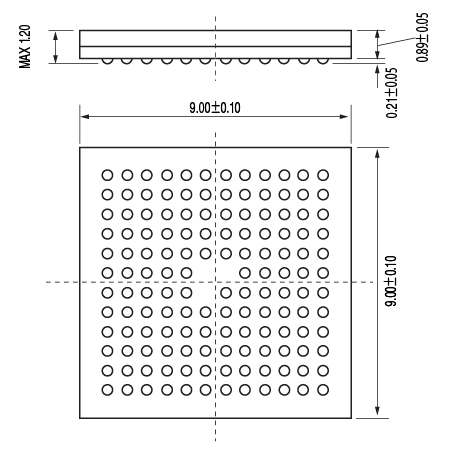

外寸図
GNSS製品に関するお問い合わせ
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
