アンテナ一体型 GPS受信モジュール
型式
GH-84
- 生産終了製品
GH-82の後継機として高感度を追求した携帯型モデル登場！
6世代目となるGH-84は、eRide社の超高感度GPSチップを採用しており、受信が途切れやすい屋内や都会のビルの谷間においても、より早く正確な位置情報を提供します。GH-84は、アンテナを含む受信機能を全て詰め込みながら小型・軽量化を実現しており、ハンドヘルドアプリケーションに最適です。
- GNSS（時刻同期・車載/産業）
特長
シンプルな電源
3.3 V単一電源を供給するだけで動作可能な、シンプルな電源です。特別な電源を必要とせず、お客様回路から簡単に接続することが可能です。
小型・軽量
アンテナを含む受信機能を全て詰め込みながら小型化を実現しており、とくにハンドヘルドアプリケーションに最適です。
仕様
全般
受信衛星システム
GPS L1 C/A
衛星追尾チャンネル
12ch
更新周期
1Hz
受信感度
ホットスタート：-157dBm
TTFF (Typical)
ホットスタート：2秒
ウォームスタート：33秒
コールドスタート：38秒
（Ta=25℃で電源投入後の時間、-128dBm、オープンスカイ）
供給電圧
VCC ： 3.3V ±0.3V
消費電流
ICC：78 mA (typical) (衛星捕捉時、VCC=3.6V)
バックアップ電源
電圧：DC1.8V～3.6V
電流 ： 20μA 以下(VCC=0V)
： 2 μA 以下(VCC=3.3V)
動作温度
-30℃～+85℃
保存温度
-40℃～+85℃
サイズ
23.7 mm (W) x 24.7 mm (D) x 7.4 mm (H)
プロトコル
NMEA0183 /FEC Binary
インターフェイス
Serial UART
3.0V C-MOS

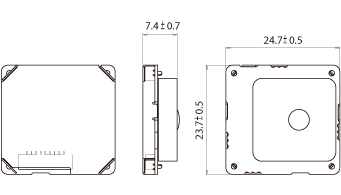

外寸図
