- 車載/産業用GNSS受信機
GPS受信モジュール
型式
GN-80
- 生産終了製品
高い信頼性から車載用を始めあらゆる領域のアプリケーションで数多くの実績を持つGPS受信機GN-80。
前モデル（GN-79）からアーキテクチャを一新し、高性能と小型化、更に徹底的な量産性を追求したモデルです。車載用受信機として数多くの品質試験をクリアし、また、信号処理技術と高速サーチエンジンを採用し、高感度化とTTFFの高性能化、更に低消費電流を同時に実現しています。車載用、船舶用をはじめとして、あらゆる領域のアプリケーションに最適なソリューションを提供します。
- GNSS（時刻同期・車載/産業）
特長
車載規格を想定した数多くの品質試験をクリア。また、高い信頼性を確保する為、厳重な品質管理に基づいた生産体制を構築しています。
実効256チャンネルの高速サーチエンジンの搭載により、高速TTFFを実現。
（特にコールドスタートにおいて前機種GN-79と比べ約1/2）
新たに開発した信号処理技術の採用により、受信感度が大幅アップ。
（前機種GN-79と比べ8dBアップ）
超小型・軽量
前機種GN-79と比べ、容積/重量比ともに約2/5。
低消費電流
新たに開発したChipにより、高性能を図りながら大幅低減を実現。
（前機種GN-79と比べ2/3）
オンボードへの組み込みで選択できる縦型（V型）と横型（H型）
世界協定時と同期した1秒パルス出力
アンテナ接続の検出機能
用途に合わせたアンテナコネクター／ケーブルが選択可能（オプション）
WAAS対応（オプション）
仕様
全般
受信衛星システム
GPS L1 C/A
衛星追尾チャンネル
12ch
更新周期
1Hz
受信感度
衛星追尾：-138 dBm
TTFF (Typical)
ホットスタート：9秒
ウォームスタート：36秒
コールドスタート：43秒
（オープンスカイ）
供給電圧
DC3.3±0.3V
消費電流
Max 72mA (VCC=3.6V、Ta=25℃、FlashRom)
バックアップ電源
電圧：DC2.1V～動作電圧
電流 ： 10μA以下 (VCC=0V)
動作温度
-30℃～+80℃
保存温度
-40℃～+85℃
アンテナ検出
ショート/オープン検出
プロトコル
NMEA0183（Ver.2.3）標準/バイナリ（オプション）
インターフェイス
3.3V C-MOS
外寸図

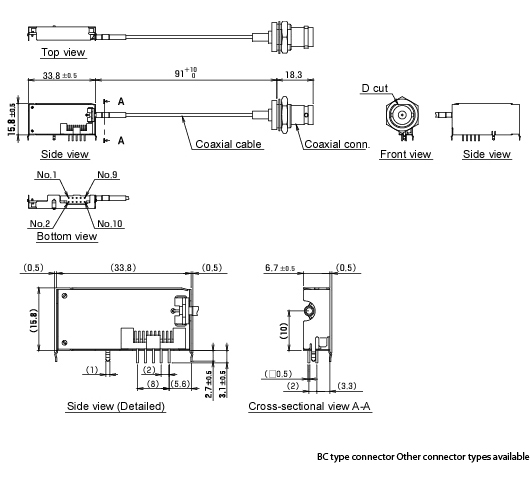

GN-80-V（縦型）

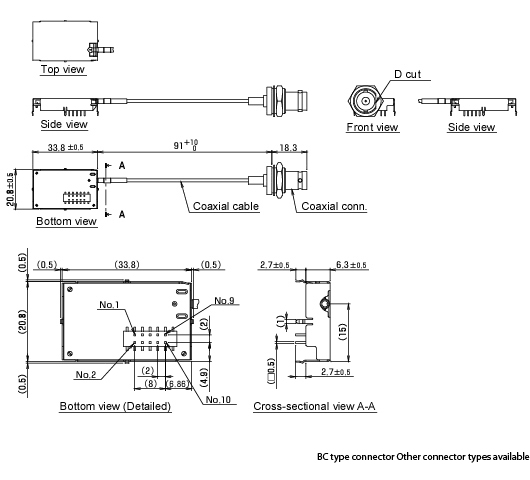

GN-80-H（横型）
GNSS製品に関するお問い合わせ
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
