- 時刻同期用GNSS受信機
GPSタイミングモジュール
型式
GT-85
- 生産終了製品
高感度、高精度の時刻用GPS受信機。
GT-85は小型、高感度、高精度の時刻用GPS受信機です。
UTC(協定世界時※1)に同期した高精度の1秒パルスを出力します。
GPSエンジンに高感度GPSチップeRideOPUS 5SD を使用し、高感度（-159dBm）で受信可能です。
追尾している衛星が1つでも機能するため、衛星の受信条件の悪い環境でも利用できます。
全世界で高精度な時刻同期を取ることができ、さまざまな分野への応用が可能です。
※1：日本標準時は協定世界時と同期しており、日本標準時は協定世界時より9時間進んでいます。
- GNSS（時刻同期・車載/産業）
特長
GPSエンジンに高感度GPSチップeRideOPUS 5 を使用しています。
高感度GPS モジュールです。
高精度のUTC時刻を全世界で取得することが可能です。
UTCに同期した正確（15nsec(1σ)）な１PPSを出力可能です。
TRAIMにより時刻の信頼性を高めることが可能です。
SBAS衛星（MSAS：日本、WAAS：米国、EGNOS：欧州）対応により信頼性を向上しています。
位置モードを設定可能です。(Navigation mode/ Time only mode/ Self survey mode)
車車間通信／路車間通信での時刻同期や時刻管理にも適しています（電波干渉対策など）。
仕様
全般
受信衛星システム
GPS L1 C/A, SBAS L1 C/A
衛星追尾チャンネル
14 ch （GPS, SBAS）
受信感度
GPS
衛星追尾：-159 dBm
衛星捕捉： -147 dBm
1PPS精度
15ns（1 σ）（@-130 dBm）
50ns（1 σ）（@-150 dBm）
TTFF (Typical)
ホットスタート： <5 秒（ @-130 dBm）
ウォームスタート：70 秒（ @-130 dBm）
コールドスタート：70 秒（ @-130 dBm）
供給電圧
DC 1.8V
消費電流
衛星捕捉時：60mA
バックアップ電源
電圧： DC 1.4 – 2.7 V 電流： 20 μ A（typ）（VCC=0V）
動作温度
-40℃ ~ +85℃
パッケージ
18.0mm x 21.5mm x 3.0mm
プロトコル
eSIP（NMEA 0183 Ver.3.01 準拠）

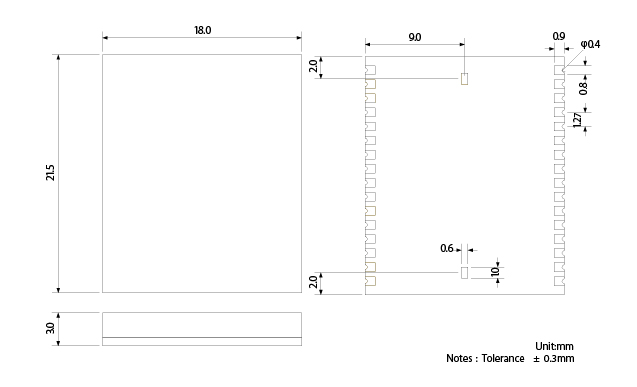

外寸図
GNSS製品に関するお問い合わせ
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
