- 時刻同期用GNSS受信機
型式
GT-87
- 旧製品
GT-87は、タイミング同期用のマルチGNSSモジュールです。UTC(協定世界時)に同期した高精度のタイムパルス(1PPS）と、タイムパルスにコヒーレントなクロック（例えば10MHz）を出力します。
新製品：L1とL5の2周波受信で高い堅牢性。任意クロックの出力も可能なGT-100はこちら
テレコミュニケーション誌に掲載！「イチからわかるネットワーク時刻同期」（当社含む複数社を取材）はこちら
- GNSS（時刻同期・車載/産業）
特長
マルチGNSS対応! GPSとGLONASSを同時受信
- 異なる周波数帯の信号を同時に扱うことにより、妨害波に対するロバスト性が向上
- SBAS、QZSS対応
タイムパルス出力とクロック出力に対応
- タイムパルス（1PPS）と低ジッタのクロック（4 kHz～40 MHz 可変）を同時出力
- インフラ系にも利用できる高安定な同期システムの構築をサポート
UTC 時刻に同期した時刻情報とタイムパルス（1PPS）
- 1PPS 精度: 15 nsec（1 σ）
1衛星だけの追尾で高精度タイムパルス（1PPS）を出力可能（移動体測位モードを除く）
TRAIM機能により信頼性の低い衛星を排除
→信頼性を求めるインフラ用途に最適
ノイズ耐久性能の強化
機器内部のノイズをカット ＆ ビルの反射波の影響を低減
Flash ROM搭載
機能拡張でき、長期に渡って使用可能
車車間通信／路車間通信での時刻同期や時刻管理にも最適
推奨アンテナと組み合わせて、性能を最大限に発揮

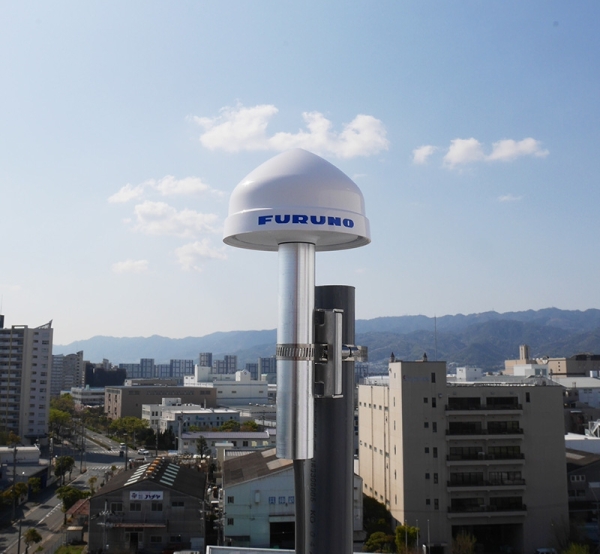

高精度と高い堅牢性を兼ね備えた、時刻同期用マルチGNSSアンテナ AU-300はこちら
仕様
全般
GPS L1 C/A, GLONASS L1OF, QZSS L1 C/A, SBAS L1 C/A
26 ch （GPS, GLONASS, QZSS, SBAS）
1Hz
GPS
衛星追尾： -161 dBm
ホットスタート： -161 dBm
ウォームスタート： -147 dBm
コールドスタート： -147dBm
再捕捉： -161 dBm
GLONASS
衛星追尾： -157 dBm
ホットスタート： -157 dBm
ウォームスタート： -143 dBm
コールドスタート： -143 dBm
再捕捉： -157 dBm
*推奨アクティブアンテナ使用時
GPS：2.5m（CEP）
GPS+SBAS：2.0m（CEP）
GPS+SBAS+GLONASS：2.0m（CEP）
*推奨アクティブアンテナ使用時
15ns（1σ）
4KHz ～ 40MHz
ホットスタート： <5 秒（@-130 dBm）
ウォームスタート：35 秒（@-130 dBm）
コールドスタート：35 秒（@-130 dBm）
*推奨アクティブアンテナ使用時
DC 3.3V
衛星捕捉時：62.5 mA（Low Gain設定）
電圧： DC 1.4 - 3.6 V、電流： 9 μA（Typ）
-40℃ ~ +85℃
-40℃ ~ +85℃
24Pin LCC（Leadless Chip Carrier）
12.2mm × 16.0mm × 2.8mm
eSIP（ NMEA 0183 Ver4.10 準拠）
UART、タイムパルス（1PPS）、クロック
あり
あり

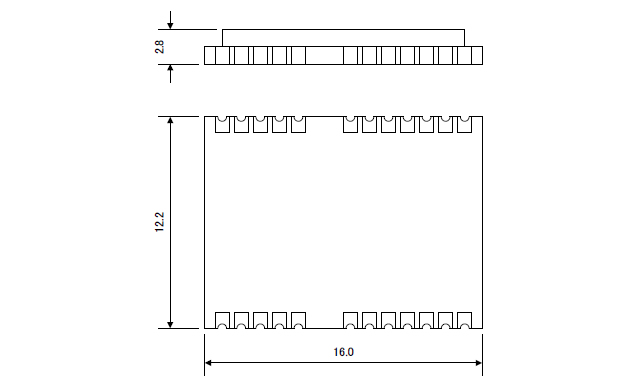

外寸図

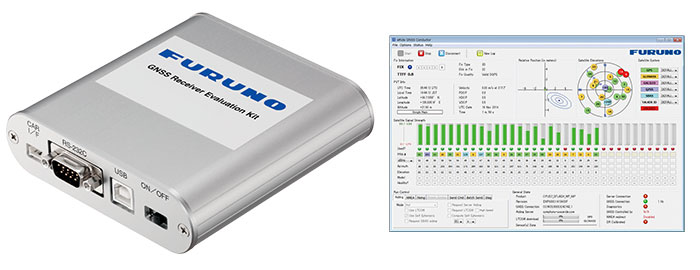

評価用キット
マルチGNSSタイミングモジュール GT-87の性能を評価するための評価用キットです。
USBバスパワーからのDC5V電源の供給
USBからのシリアル送受信
SMAコネクタから1PPS出力
SMAコネクタよりアンテナ接続
外寸：(w) 110mm x (D) 112mm x (H) 30mm
重量：約260g
付属品：USBケーブル、GPS-GLONASSアンテナ、CD ROM(専用通信ソフト、USBドライバ、ドキュメント)
お客様導入例
出典元：日本通信機様ホームページ

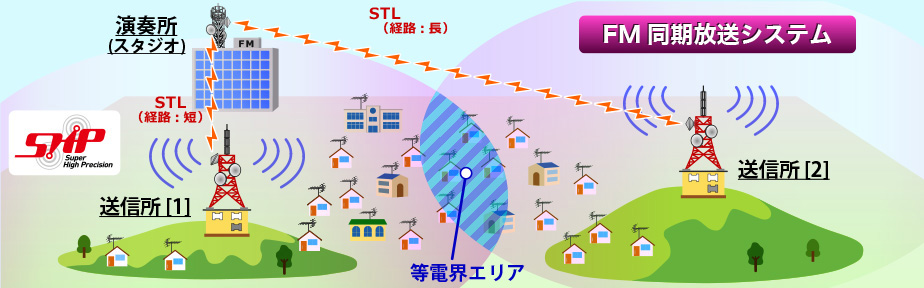

FM放送において、より広範囲の放送エリアに対応するためには複数の送信所を設置する必要があります。
日本通信機様の「FM同期放送システム」では、弊社のマルチGNSSタイミングモジュール（GTシリーズ）を使用して各送信所からの放送タイミングを調整し、等電界エリアでの音声品質の維持を単一周波数で実現されています。
