導入事例

ポンプ場施設の地下階では携帯電話の電波が届かず、安全パトロールのたびに職長が現地を巡回する必要があった。地下の構造上、電波が届きにくいという制約があるなか、地下のWi-Fi化に適したジョインフルLANと各機械室への屋外用アクセスポイントを組み合わせることで、安定した通信環境を構築した。

これまで安全パトロールには職長十数名が現場に集まる必要があり、移動・集合だけで多大な時間がかかっていた。ジョインフルLANと屋外用アクセスポイントで地下をWi-Fi化したことで、スマートフォンとビデオ会議アプリを使ったリモートによる安全パトロールが実現した。パトロール当日は職長が自宅などからリモートで参加できるようになり、現場への移動が完全に不要となった。移動・集合にかかっていた時間が残業削減に直結し、現場作業員の働きやすい環境づくりに貢献している。

本地下現場では携帯電話の電波が届かず、事務所や本社への報告・確認のたびに地上まで移動する必要があった。大規模改修工事のため工期が限られており、通信機器の設置に時間をかける余裕もなかった。この制約に対し、電源を入れるだけで動作するジョインフルLANと屋外用アクセスポイントを採用した。

導入前は地下で連絡する手段がなく、確認・報告のたびに地上まで移動するロスが毎日発生していた。ジョインフルLANと屋外用アクセスポイントで地上から地下までをWi-Fi化したことで、クラウドカメラを活用した遠隔臨場が可能になった。両機器はメッシュWi-Fiのため電源を入れるだけで動作し、設置はわずか1時間以内で完了する。そのため、大規模改修工事でも即日から通信環境を確保できる。担当者が遠隔から映像を確認しながら立会業務が完結し、地上移動のロスがなくなったことで、工期短縮や現場運営の省人化にもつながっている。

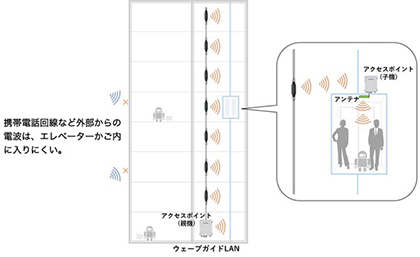

エレベーター内はコンクリート壁と鋼板に囲まれており、扉が閉まると外部から電波が届きにくい環境となる。荷物搬送や清掃を行うサービスロボットの遠隔操作には途切れないWi-Fi通信が必要だが、構造上、電波遮蔽が大きな障壁となっていた。エレベーターシャフト内部という特殊な環境下でも設置可能なウェーブガイドLANを採用することで、この課題を解決した。

導入前はエレベーター内で電波が途絶え、ロボットの遠隔操作が実用できず、現場展開の大きな壁となっていた。ウェーブガイドLANの導入により、扉の開閉や昇降中も安定したWi-Fi接続を維持でき、ロボットを停止させることなくシームレスに運用できるようになった。新設・既設・工事中いずれのエレベーターにも対応できるため、さまざまな施設でロボットフレンドリーな環境を構築できる。これにより、サービスロボットを活用した業務自動化をより広い現場へ展開できるようになった。

関連リンク：

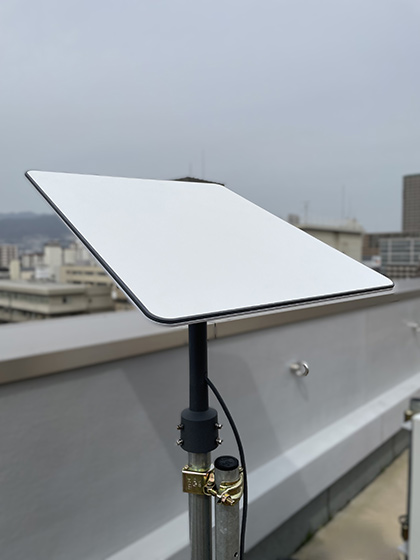

山岳現場では地形や環境条件によって光回線を敷設することが難しく、携帯電話の電波が届かないこともあった。インフラのない山岳環境でインターネットを確保するため衛星通信のスターリンク（Starlink）を採用し、長距離対応のホップワイドLANでトンネル坑内をWi-Fi化することで、高速かつ安定したインターネット環境を構築した。

導入前は光回線も携帯電話の電波も届かず、立会業務のたびに担当者が山岳の現地まで出向く必要があった。スターリンク（Starlink）とホップワイドLANの組み合わせにより、高品質なカメラ映像をリアルタイムで伝送できるようになった。ホップワイドLANは少ない台数で長距離をカバーできるため、無線メッシュの中継段数を削減でき、トンネル先端の切羽でも高いスループットを維持できる。これにより、遠隔からでも現場を詳細に確認しながら質の高い遠隔臨場を実現し、立会業務を遠隔で完結できるようになった。通信インフラのない山岳環境での遠隔臨場が実証され、現地出張の時間・コストを大幅に削減できた。

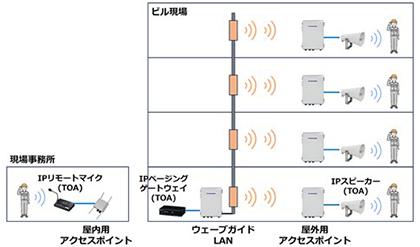

建設現場ではスマートフォンが普及した一方で放送設備が少なくなり、スマートフォンを持たない作業員への緊急連絡が困難な状況が続いていた。有事の際に迅速な周知や対応促進ができないことが大きな課題であり、有線ケーブルを引けない現場という制約のなか、無線ネットワーク構築と全フロア一斉放送を同時に実現できるウェーブガイドLANとIPスピーカーの組み合わせを採用した。

導入前は火災や事故の際、スマートフォンを持たない作業員に素早く知らせる手段がなく、避難指示の伝達が遅れるリスクがあった。ウェーブガイドLANとIPスピーカーの組み合わせにより、全フロアへの一斉放送が実現し、スマートフォンの有無にかかわらず全作業員に同時に避難指示を届けられるようになった。全フロアへの一斉放送が可能になったことで、災害時の避難指示を円滑に行えるようになり、有事における初動対応が格段に向上した。
一斉放送には、複数のIPスピーカーへ同時にパケットを送信するマルチキャスト通信方式が採用されており、一般的に無線ネットワークでの音声一斉放送は遅延・途切れが懸念されるが、ウェーブガイドLANを含むゼンゲンバLANシリーズでは良好な音声放送ができることを確認している。これにより、現場の安全水準を大きく高めることができた。

関連リンク：

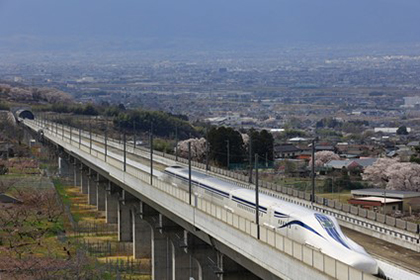

全長数kmに及ぶリニア鉄道の長距離トンネル工事現場では、坑内に携帯電話の電波が届かない区間が長く、オンライン作業のために電波の届く場所まで移動するだけで大きな時間ロスが生じていた。光回線も引けない山岳トンネルという制約のなか、スターリンク（Starlink）でインターネットを確保し、長距離Wi-Fi化に適したホップワイドLANを坑内に設置することで、長距離の鉄道トンネル内で安定した通信環境を構築した。

導入前は、電波が届かない坑内ではオンライン作業がまったくできず、毎日電波の届く場所まで移動する時間的なロスが積み重なっていた。
スターリンク（Starlink）とホップワイドLANの組み合わせにより、全長数kmのリニア鉄道トンネル内でも高速かつ安定したインターネット環境が整い、スマートデバイスが活用できるようになった。オンライン作業のための坑内外への移動が不要になり、業務効率が大幅に向上した。坑内でもスマートデバイスを常時活用できる環境が整い、業務のデジタル化を大きく前進させた。

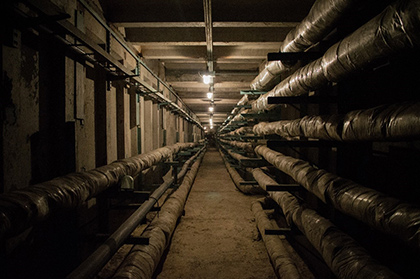

高電圧を扱う作業現場では作業員の安全確保が最優先であり、常に状況を共有しながら複数人で音声通話できるコミュニケーションツールの利用が不可欠だった。しかし洞道が狭い構造であることから、通常の無線機では電波を遠くまで届けられず、作業員どうしが常に連絡を取り合える環境の構築が課題となっていた。狭くて長い空間でも遠距離通信ができるホップワイドLANを選択し、直径2mの洞道内に通信環境を構築した。

導入前は直径2mの狭い洞道内では電波が届かず、作業員どうしがリアルタイムで連絡を取る手段がない状態だった。
ホップワイドLANは、そのような狭くて長い環境でも長距離区間をWi-Fi化できるため、地下洞道の奥深くまでWi-Fiが届き、IP電話アプリやビデオ会議アプリを使った通話が可能になった。映像を見ながら状況確認や指示ができるようになったことで、高電圧を扱う現場での安全管理水準が大幅に向上した。緊急時の対応速度が改善され、作業員が安心して業務に臨める環境が整った。

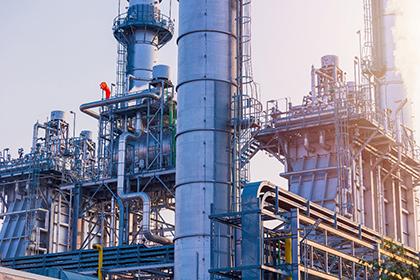

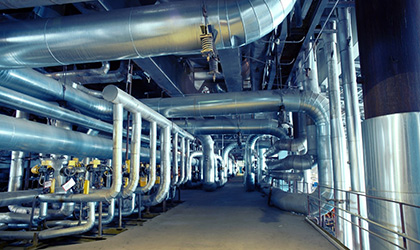

発電所プラント内はボイラーや足場などの大型構造物が多く、携帯電話の電波が届きにくい環境だった。広いプラント全域を安定してカバーしつつ、足場など障害物の状況が変わっても通信を維持できる必要があった。この課題に対し、中継経路を自動的に更新することで、足場などの障害物の状況が変化しても、安定してネットワーク接続を維持できる屋外用アクセスポイントを採用した。

導入前はプラント内でデジタル機器が十分に活用できず、現場でのデータ活用や遠隔連絡が困難な状態だった。屋外用アクセスポイントのメッシュ機能により、障害物が多いプラント全域でも安定したWi-Fi環境が確保され、タブレットやカメラなどのICTツールを現場で全面活用できるようになった。LANケーブルの配線を大幅に削減でき、安全上のリスクがある地這い配線も改善された。デジタル化による作業効率の向上と安全な作業環境の整備を同時に達成した。

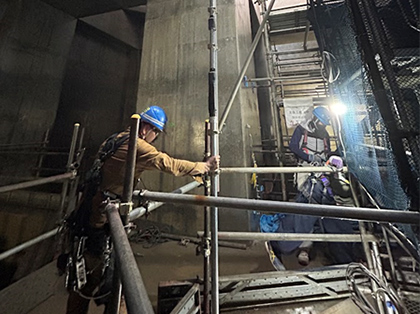

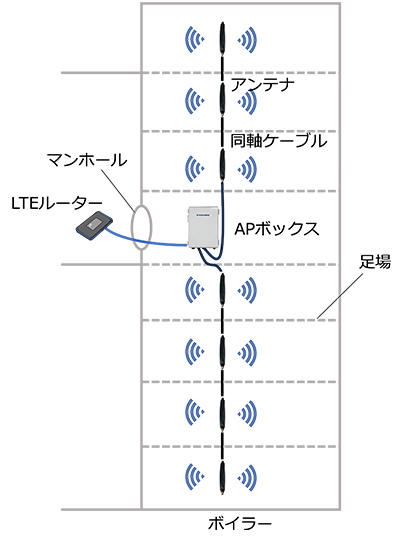

バイオマス発電所のボイラー内は足場が無数に組まれた複雑な構造で、吹き抜けになっていない箇所もあるため、通常のWi-Fi機器を設置する場所の確保が難しかった。タブレットを使った施工管理や遠隔コミュニケーションには安定したWi-Fiが必要だが、設置場所がないという制約があった。足場のわずかな隙間を使って簡単に配置できるジョインフルLANを採用したことで、この問題を解決した。

稼働開始後の定期検査において、検査員はボイラー内で作業を行う。導入前はボイラー内部でWi-Fi環境を構築する手段がなく、タブレットを使った施工管理も遠隔での打ち合わせもできなかった。
ジョインフルLANは足場のわずかな隙間を使って簡単に設置できるため、複雑な構造のボイラー内でも1時間以内に全域のWi-Fi化を実現した。タブレットを活用した施工管理ツールや遠隔コミュニケーションが現場で使えるようになり、建設工事や定期的な検査業務の両場面で業務効率が大幅に改善された。設置のハードルが低いため、定期検査や工事のたびに繰り返し活用できる。

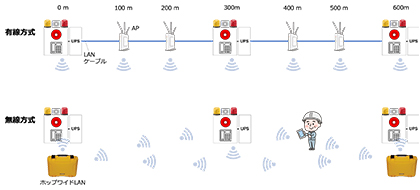

トンネル工事現場では、労働安全衛生規則により、安全確保のため、警報設備や通話設備などの通話装置を坑内に設置することが義務付けられている。従来はLANケーブルを100m間隔で敷設する必要があり、工事の進捗に合わせてケーブルの移動・盛替え作業が頻繁に発生するという課題があった。こうした配線・盛替え作業の手間をなくすため、機器間を無線化できるホップワイドLANを採用することで、法的義務を満たしながら、坑内全域の無線化と配線作業の削減を同時に実現した。

導入前は、LANケーブルを100m間隔で敷設する方式のため、盛替え作業が頻繁に発生し、現場作業員の大きな負担となっていた。坑内全域のWi-Fi化が可能なホップワイドLANを活用したことで、設置機器の台数や配線を大幅に削減しながら、配線作業にかかる手間と時間を解消した。盛替え対応に充てていた時間が現場本来の作業に回せられ、現場作業の効率化とコスト削減を同時に実現した。

本システムに関するお問い合わせは、マック株式会社までお願いいたします。

関連リンク：

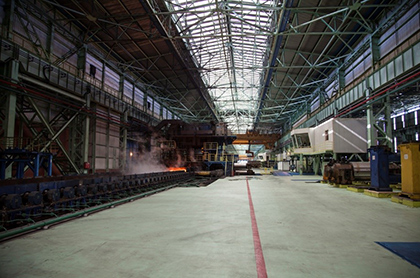

大規模な製造工場でタブレットを活用するためには、社内ネットワークへ接続できるWi-Fi環境の構築が必要不可欠だった。しかし、大規模な工場内ではアクセスポイントを多数設置する必要があり、工場内を移動するたびにアクセスポイント間で接続が途切れるローミングの問題が生じていた。80×200mの広大な建屋を1台でカバーできるホップワイドLANを採用することで、こうした問題を解消し、接続が途切れない安定した通信環境を構築した。

導入前は、多数のアクセスポイントを設置しても移動のたびに接続が切れ、電波干渉による通信障害も発生していた。ホップワイドLANは、たった1台で80×200mの建屋全体をカバーできるうえ、電波干渉に強い5GHz帯を使用しているため、工場内を移動しても通信が途切れず、安定した環境で作業できるようになった。さらに、タブレット導入によるペーパレス化により、これまで2〜3日かかっていた記入・押印などの作業時間が大幅に短縮された。機器台数の削減によるコスト低減と業務効率化を両立し、製造現場のDX推進に貢献している。

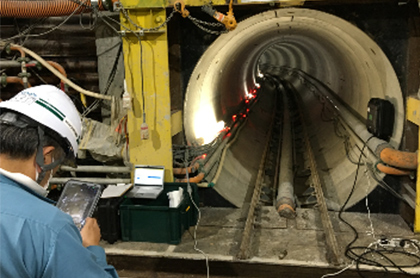

直径2mという狭いトンネルの坑内では、MHz帯の波長が長い電波は遠くまで届きにくく、トランシーバーなどの無線機が使えないため、坑内作業員とのリアルタイムなコミュニケーションが課題だった。そこで、5.6GHz帯の電波を用いるホップワイドLANを導入し、長距離にわたるWi-Fi環境を構築した。これにより、直径2mの小口径トンネル内においても、坑内作業員とのリアルタイム通信と遠隔臨場を実現した。

導入前は、直径2mのトンネル坑内では電波が届きにくく、坑内作業員との円滑なコミュニケーションが難しいため、安全管理に課題があった。ホップワイドLANの導入により、小口径トンネルにおいても長距離にわたりWi-Fi環境が整えられ、スマートフォンによる遠隔臨場が実現した。映像をリアルタイムで確認できるようになったことで、これまで困難だった狭小坑内の遠隔監視が実用化され、安全管理の水準が大きく向上した。また、監視体制の強化により、作業員の安心向上にもつながっている。

調整池工事現場の地下は、コンクリート躯体に囲まれた空間であるため地上からの電波が届きにくく、またニューマチックケーソン工法が採用された本現場では、地下の広大な空間内における業務効率化も課題となっていた。地上で組み立ててクレーンで吊り下ろすだけでケーソン内へ導入できるウェーブガイドLANを採用することで、ケーブル配線を必要としないWi-Fi環境を構築した。

導入前は、コンクリートに囲まれた地下では電波が届かず、図面確認や担当者への連絡のたびに地上まで移動する必要があった。ウェーブガイドLANは、クレーンで吊り下ろして躯体内へ設置するだけで、ケーブル配線なしにわずか半日の作業で地下全域のWi-Fi化を実現した。これにより、タブレットを使った図面確認や、離れた場所にいる施工管理者との遠隔連絡が地下から直接行えるようになり、地上への移動が不要になるとともに業務効率の向上に貢献した。また、短時間かつケーブルレスという導入の手軽さが、地下工事現場におけるデジタル化の推進に寄与した。

関連リンク：

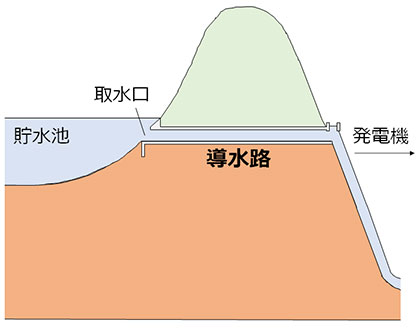

導水路トンネル工事は、止水中の限られた時間内で行われるため、Wi-Fi機器を常設できず、毎日の設置・撤去が必要であり、坑内ネットワークの構築が困難な状況だった。こうした制約に対し、電源を接続するだけで使える可搬型（持ち運び式）のホップワイドLANを複数台導入することで、トンネル坑内全域をWi-Fi化し、わずか5分以内での設置・撤去を実現した。

導入前は、4,000mに及ぶトンネル先端部の状況を確認するため、毎日現地まで移動する必要があり、時間コストが大きな負担だった。ホップワイドLANは、電源を接続するだけで設置でき、アンテナの角度や位置など細かい調整も不要なため、設置・撤去は5分以内で完了し、限られた止水時間内でも容易に運用できる。坑内全域をWi-Fi化したことで、Webカメラを使った遠隔監視が実現し、4,000m先のトンネル先端部の状況をリアルタイムで確認できるようになった。制約の多い現場においても遠隔監視を実用化し、現場までの移動時間をゼロにするとともに、大幅な業務効率化と安全確認の両立を実現した。

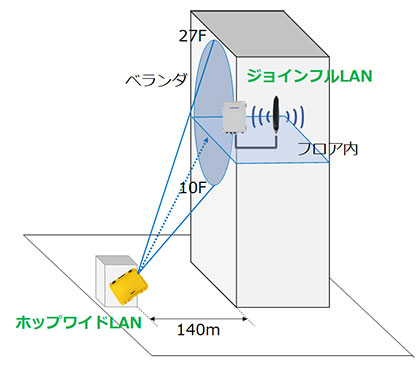

高層マンションの建設現場では、高層階で携帯電話の電波が届きにくく、コミュニケーションツールが活用できなかった。連絡のたびに階を移動する必要があり、リアルタイムな施工指示が困難という課題があった。加えて、現場事務所とマンション棟が100m以上離れているため、通信回線の引き込み工事も難しく、両方の課題を同時に解決する必要があった。そこで、100m超の距離に電波を届けられるホップワイドLANと、フロア内をカバーするジョインフルLANを敷設することで、建物内外を一体的にカバーし、高層階からでも遠隔コミュニケーションが可能な環境を構成した。

導入前は、高層階で携帯電話が繋がらず、連絡のたびに作業員が階を移動する必要があり、リアルタイムな指示が困難だった。加えて、現場事務所とマンション棟が100m以上離れていることから、回線工事にも課題があった。ホップワイドLANとジョインフルLANを組み合わせることで、建物内外を網羅するWi-Fi環境をわずか1時間で構築でき、回線工事費を大幅に削減。高層階にいながら遠隔コミュニケーションが可能になり、タブレットアプリを活用した施工管理も実現したことで、業務効率も大きく改善した。100m超の距離と高層という二つの課題を最小限の作業で解決し、通信環境の整備と業務効率化を同時に実現した。

全長2,300m以上の山岳トンネル掘削工事現場では、台車や重機など電波を遮る障害物が多く、従来は多数の機器を有線接続して通信環境を構築する必要があり、断線による通信障害が頻発していた。そのため、台車や重機が存在しても遠くまで安定して電波を届けられるホップワイドLANを採用することで、断線トラブルを解消しながらトンネル掘削最先端（切羽）での遠隔臨場を実現し、発注者との立会検査における移動時間をゼロにした。

導入前は、多数の機器と有線配線を必要とし、断線や通信障害が頻発して現場作業の妨げとなっていた。ホップワイドLANは、わずか5台で全長2,300mの坑内全域をWi-Fi化でき、台車や重機が存在する環境であっても安定した通信を維持できる。これにより、掘削最前線（切羽）でWebカメラを用いた遠隔臨場が実現し、映像と音声をリアルタイムで伝送できるようになったことで、立会検査も遠隔で実施できるようになった。今後は岩判定に必要なハンマー打撃音などのデータも遠隔地で確認・共有できるようになり、受発注者双方の業務効率化と生産性向上への貢献が期待される。機器台数と配線を大幅に削減しながら通信の安定性を高め、現場のデジタル化推進に大きく貢献している。

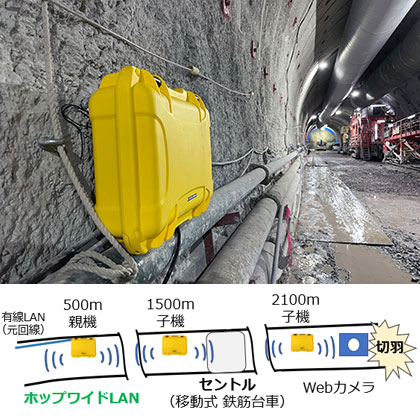

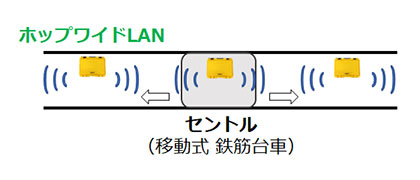

トンネル掘削工事現場では、セントル（鉄筋台車）が工事の進捗に合わせて日々坑内を移動するため、電源やLAN配線の盛替えが頻繁に発生し、断線や機器損傷のトラブルが絶えなかった。現場ではセントルとともに移動できる通信機器が必要だったが、有線方式では移動のたびに配線を引き直さなければならない。そこで、セントルの鉄筋にメッシュWi-Fi対応のホップワイドLANを取り付けることで、アクセスポイント自体がセントルと一体となって移動し、配線盛替え不要なWi-Fi環境を構築した。

導入前は、セントルが移動するたびに配線の盛替えが必要で、断線や機器損傷などのトラブルが絶えず、現場対応に多大な時間と手間を要していた。メッシュWi-Fi対応のホップワイドLANをトンネル坑内に500m間隔で配置し、セントルにも設置したことで、工事の進捗に合わせてセントルが移動してもWi-Fi環境がそのまま維持できるようになり、配線の盛替え作業が不要となった。断線や機器損傷のトラブルを解消し、現場対応の負担を軽減。トラブル対応に費やしていた時間を本来の現場業務に充てられるようになり、工事全体の生産性向上に貢献している。

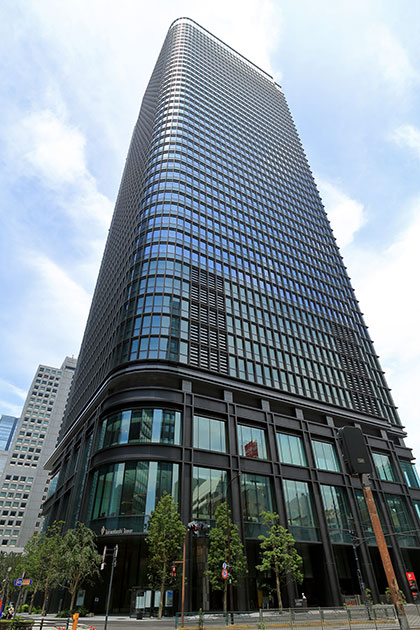

地下4階・地上38階・高さ約212mの超高層ビル建設現場では、高層階や地下階、さらに間仕切りの多いフロア内で携帯電話が繋がりにくく、通信可能な場所まで移動するのに毎日3時間を費やしていた。単管パイプを活用して縦方向への電波伝搬を可能にしたウェーブガイドLANを採用することで、わずか5台で地下から最上階まで全フロアをカバーできる通信環境を構築できると考え、採用に至った。

導入前は、通信可能な場所まで混雑するエレベーターで移動する必要があり、毎日3時間もの時間が移動に費やしていた。ウェーブガイドLANわずか5台導入することで、地下4階から地上38階までの全フロアをWi-Fi化し、最上階でもWeb会議ツールの利用や図面データの閲覧が可能となった。設置は1フロア5分程度で完了し、配線の盛替えも不要なため、長期利用にも対応できる。これにより、超高層ビルにおける通信環境の構築を効率的に実現した。毎日3時間に及んでいた移動時間が大幅に削減され、現場の労働生産性が向上した。あわせて、42フロア全体のWi-Fi化を5台という最小限の機器で実現できたことも、コスト面においても大きな利点となっている。

関連リンク：

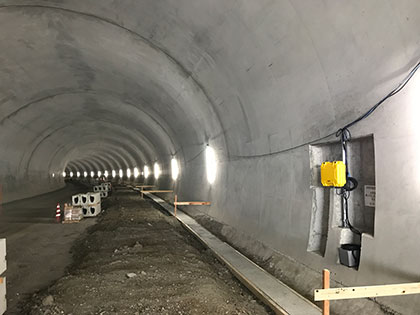

道路トンネルの舗装工事現場では、坑内の携帯電話が繋がりにくく、緊急時の連絡やリアルタイムでの状況確認など、外部とのコミュニケーションに大きな支障があった。従来はLANケーブルの配線工事と機器の調整が必要という制約があったが、LAN配線を必要とせず、電源を接続するだけで使える持ち運び型のホップワイドLANを採用することで、工事なしに全長1,300mのトンネル坑内全域をWi-Fi化し、外部との円滑な通信環境を実現した。

導入前は、坑内で外部と連絡する手段がなく、緊急時の対応や状況確認に課題があった。指向性アンテナとメッシュアクセスポイントが一体化した可搬式のホップワイドLANをわずか3台導入することで、LANケーブル工事を行うことなく、全長1,300mの坑内全域をWi-Fi化し、安定した通信環境を確立した。なお、トンネル入り口に設置した親機への回線接続は必要であるものの、坑内でのLAN配線工事が不要なため、設置の手間を大幅に削減できた。IP電話アプリやオンライン会議ツールが坑内全域で利用できるようになり、緊急時にも素早く外部と連絡を取ることが可能となった。最小限の機器と作業で最大限の通信環境を実現し、現場の安全水準の向上と労働環境の改善に大きく貢献している。

関連リンク：

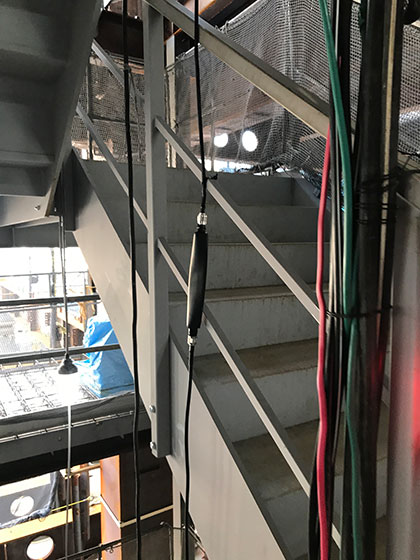

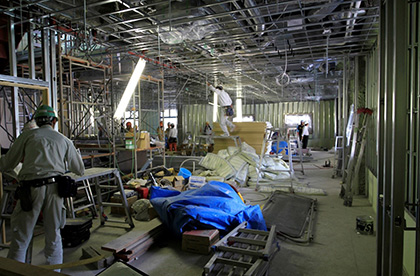

ビル建設現場の低層階・地下階ではWebカメラやタブレット、ロボット自動搬送など多様なデジタル機器を活用したいというニーズがあったが、通信回線のある事務所から遠く、車両の往来も多いため、ケーブルの敷設が困難な状況だった。事務所と現場を無線で接続しながら、ビル内部には同軸ケーブルとアンテナを繋ぐだけでWi-Fi環境が構築できるジョインフルLANを採用した。

導入前は、通信回線を契約している事務所から現場まで距離があり、また車両などの通行も多いため、LANケーブルの敷設が困難であった。そのため、低層階や地下階ではデジタル機器がまったく使えなかった。そのため、メッシュアクセスポイント機能を備えたジョインフルLANを活用して事務所と現場を無線接続することで、ケーブル工事なしに広範囲のWi-Fi環境を実現した。ビル内では、同軸ケーブルとアンテナを繋いで垂らすだけで、アクセスポイント1台が地上階と地下階の両方をカバーでき、Webカメラやタブレット、ロボット自動搬送など多様なICT活用が可能となった。設置は1フロア5分程度で完了し、設置工事時間の大幅な短縮と配線コストの削減を実現した。また、電源ケーブルのノイズに強い同軸ケーブルを活用したことで、通信障害の発生を抑え、堅牢な通信インフラを確保できる。
