航海計画支援システム

プランニングステーション 型式 PS-100 NEW

航海計画から監視まで、より安全で効率的な航行をサポート

フルノ独自の高速描画エンジン搭載により4K対応の高精細なチャート(ENC) をシームレスに高速描画し、豊かな表現力とストレスフリーな操作性を実現しています。

商船

特長

  • 4K対応、フルノ独自の描画技術による高速でシームレスな操作感

    大画面表示に適した4K対応の高精細画像でありながら、操作時のストレスをまったく感じさせないスムーズな動作を実現しています。

  • 航海計画に特化した直感的なユーザーインターフェース

    タッチ操作で直感的に操作できるユーザーインターフェースを具備しています。フローティングウィンドウ採用で、設定画面や情報フレーム、ドキュメントなどをフレーム内の任意の場所へワンタッチ操作で移動できます。

  • 航海計画や航海監視に役立つ機能を搭載

    ルート/ユーザーチャート作成

    新しいルートの作成や既存ルートの編集、ポイント/ライン/エリア/円作成などがチャート上へのタッチ操作で容易に行えます。

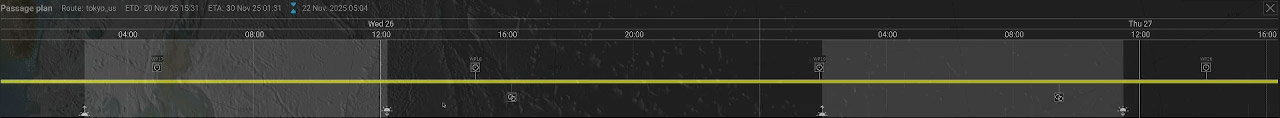

    推奨船速を算出

    ルート内の目的地に対してETD/ETAを設定することで推奨船速を算出、表示することができます。※1
    また、目的地間のルートチェックを自動で行い、結果を色分け表示します。

    ※1 少なくとも一つの目的地に対して設定が必要。そのETAが最後の目的地ではない場合、残りルートは最大船速※2によって算出。
    ※2 自船のパラメータで設定した最大船速を使用し各種情報を加味して自動計算。


    緑色：アラートなし　黄色：注意あり　赤色：安全等深線の警告
    航路比較/航路プレイバック機能
    比較したい航路や過去に利用した航路を複数表示し、確認することができます。航海ログデータを閲覧しながら前回入港時の記録確認や出港後の振り返りが行え、船員間の情報共有に役立ちます。
    ディバイダ機能

    任意の点をタップし、その間の方位、距離、所要時間を簡単に測定することができます。

    EBL/VRM機能

    方位および距離の測定用途としてタップするだけで3組のEBL/VRMを利用可能です。

    センサー情報

    船首方位や船速、対地進路、対地船速、自船位置を表示します。
    チャート上に自船シンボルを表示し、自船の位置情報はセンサー情報と共に航海ログとして自動的に記録されます。

    レーダー重畳※
    メニューをワンクリックするだけでレーダー映像を重畳表示し、陸上の地形や海上の障害物などを確認することができます。トレイル表示の重畳も可能です。
    ※ECDIS、レーダー、AIS受信機の同一ネットワーク接続が必要。
    ターゲット情報※
    AISターゲット情報、TT情報を表示可能です。また、ターゲットの一覧リストから表示ステータス（ターゲット情報・位置表示・フィルタ追加・選択ターゲットの休止/活性化など）を選択できます。
    ※ECDIS、レーダー、AIS受信機の同一ネットワーク接続が必要。

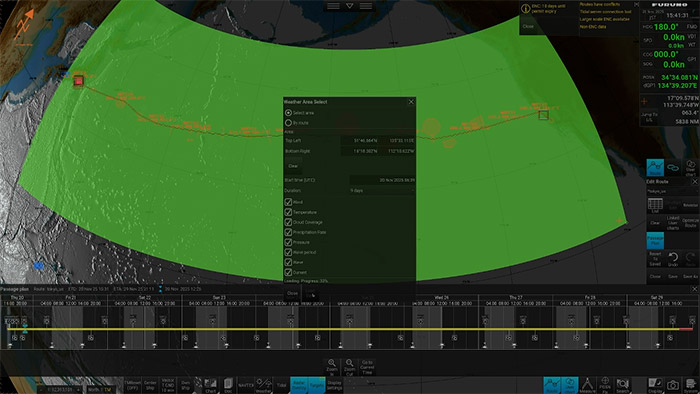

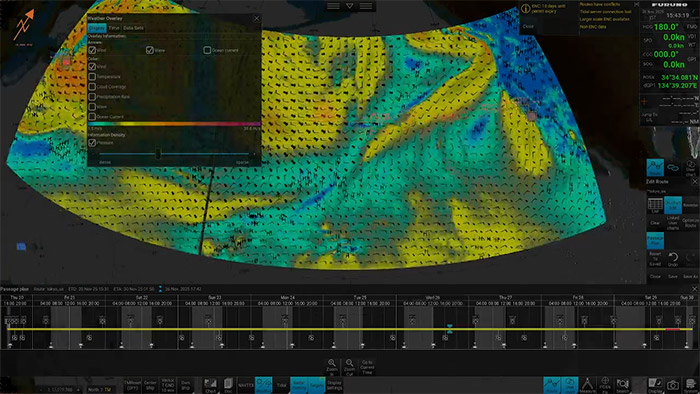

    気象重畳

    grib1(.grb)形式のデータをインポートすることで、風/波/潮流の気象情報をチャート上に重畳表示します。

  • ECDISと自動同期でデータ転送の手間が不要　（※同一ネットワーク接続が必要）

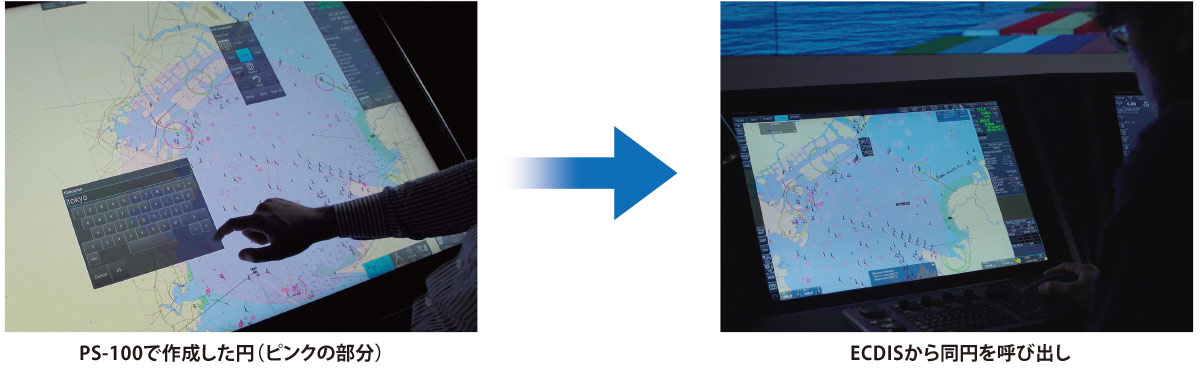

    ECDIS連携※

    PS-100とECDISで作成したルートやユーザーチャートはデータ共有が可能です。作成や変更したデータは同期元になるユニットを介して自動的に他のユニットへ配信されるため、データ移行作業の手間が不要です。

    ※ECDIS、レーダー、AIS受信機の同一ネットワーク接続が必要。
    FMD-3100/3200/3300, FAR-3xx0：バージョン5.03以降対応。

    共有可能データ
    1. チャート
    2. ルート
    3. ユーザーチャート
    4. 船体長、船幅
    5. センサー情報
    6. レーダー重畳情報
    7. 船位設定
    8. 航海ログ

  • NAPA Voyage Optimization導入で運航パフォーマンスの最適化可能

    サービスゲートウェイGate-1を介してNAPA社が提供している運航パフォーマンス最適化サービス「Voyage Optimization」を利用可能です。NAPA Voyage Optimizationは本船固有のパフォーマンスモデルと気象データを用いて、航海計画（航路・船速配分）を最適化し、運航の安全性向上と燃費およびGHG削減を支援するソリューションです。
    ※オプション契約が必要

    サービスゲートウェイ Gate-1 （オプション）
    1. Gate-1経由でチャートライセンス購入・更新することでチャートを自動アップデートできます。
    2. UKHOチャート（ラスター/ENC）対応可能※1
    3. Pay As You Sail (PAYS)対応可能※2
    ※1 別途UKHO契約が必要　※2 別途PAYS契約が必要

  • ブリーフィングや情報共有の効率化に貢献

仕様

総合

機能
航路計画、航路監視、ユーザーチャート、自船記号、気象情報、ENCチャート、文書ビューア、船位決定、航路記録、プレイバック、レーダー重畳、ツール
マーク・データ表示
自船情報（速度・方位・位置）、時刻・タイムゾーン、カラーパレット、スクリーンショット、システム再起動、ルートチャート、検索、ターゲット追尾、グラフ、ユーザーインターフェイス切替、安全情報

インターフェイス

LAN
１ポート、イーサーネット100Base-TX/1000Base-T、RJ45
データセンテンス
IEC61162-1/2
入力
GGA, GLL, GNS, HDT, OSD, THS, TLB, TTD, TTM, RMC, ROT, VBW, VDM, VDO, VHW, VTG, ZDA

構成品

オプション品

  • 制御部（オプション、推奨品） CPU
    Core i7 9世代以上

    クロック
    2.4 GHz以上

    グラフィックボード
    Nvidia Quadro P2200以上

    メモリ
    RAM: 16 GB, SSD: 240 GB以上
  • 表示部（オプション、推奨品） タイプ
    タッチパネル液晶

    画面解像度
    3840 x 2160 （4K）

    画面サイズ
    55インチ、43インチ、32インチ

    表示輝度
    55インチ: 450 cd/m²
    43インチ: 500 cd/m²
    32インチ: 350 cd/m²

    電源
    55インチ: 115-230/VAC,50/60Hz
    43インチ: 100-240VAC 50/60Hz, 24 VDC
    32インチ: 100-240VAC 50/60Hz, 24 VDC
  • ポート数 HDMI （1.4） 入力
    55インチ: 2ポート
    43インチ: 2ポート
    32インチ: -

    HDMI （2.0） 入力
    55インチ: 1ポート
    43インチ: 1ポート
    32インチ: 1ポート

    DisplayPort （1.2） 入力
    55インチ: 1ポート
    43インチ: 1ポート
    32インチ: 1ポート

    USB TYPE A
    55インチ: 1ポート
    43インチ: 1ポート
    32インチ: 1ポート

    RS-422/485
    55インチ: 1ポート
    43インチ: 1ポート
    32インチ: 1ポート

    RS-232C
    55インチ: 1ポート
    43インチ: 1ポート
    32インチ: 1ポート

    イーサネット
    55インチ: 1ポート
    43インチ: 1ポート
    32インチ: 1ポート

    アナログ入力
    55インチ: 1ポート
    43インチ: 1ポート
    32インチ: 1ポート

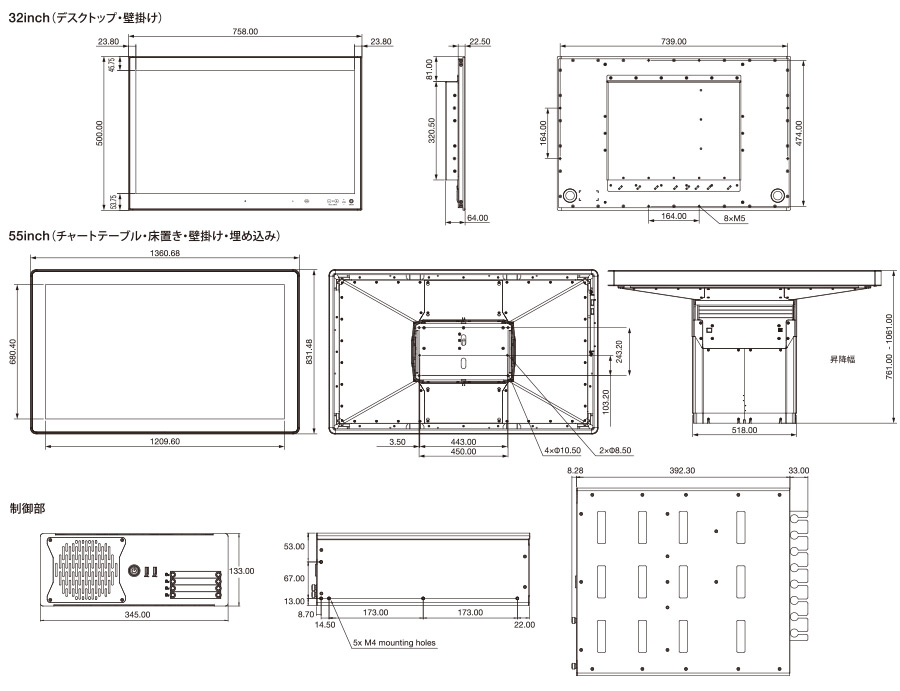

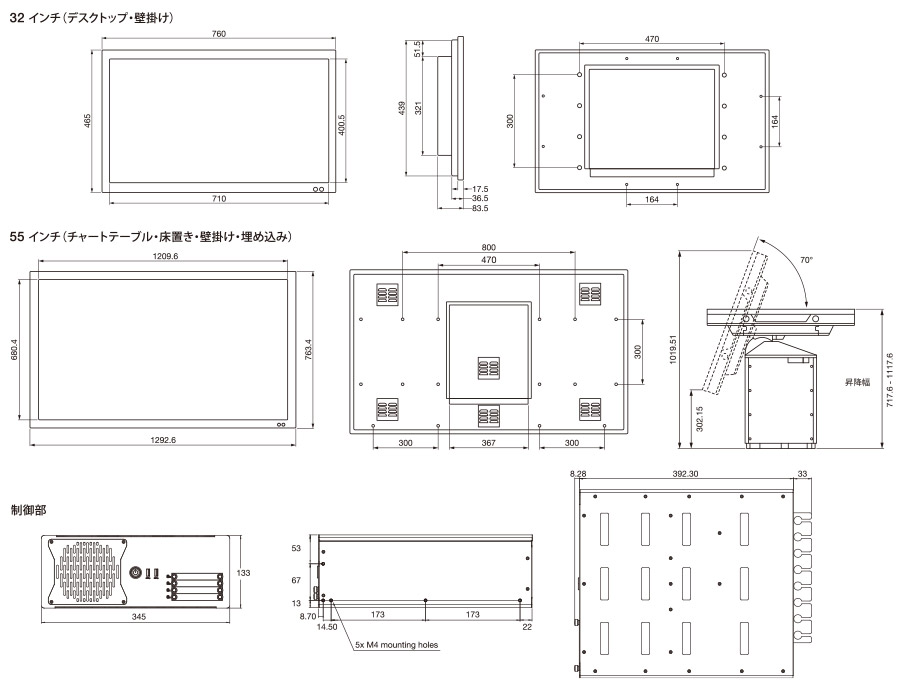

外寸図

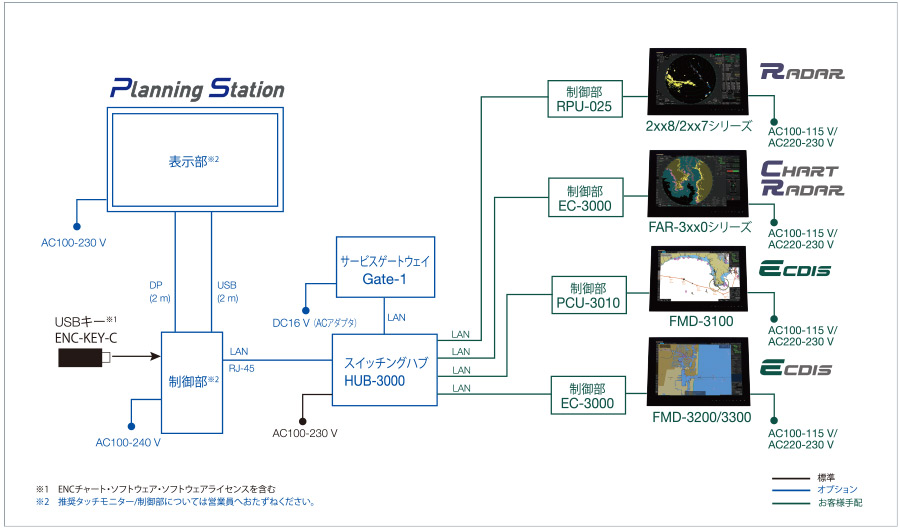

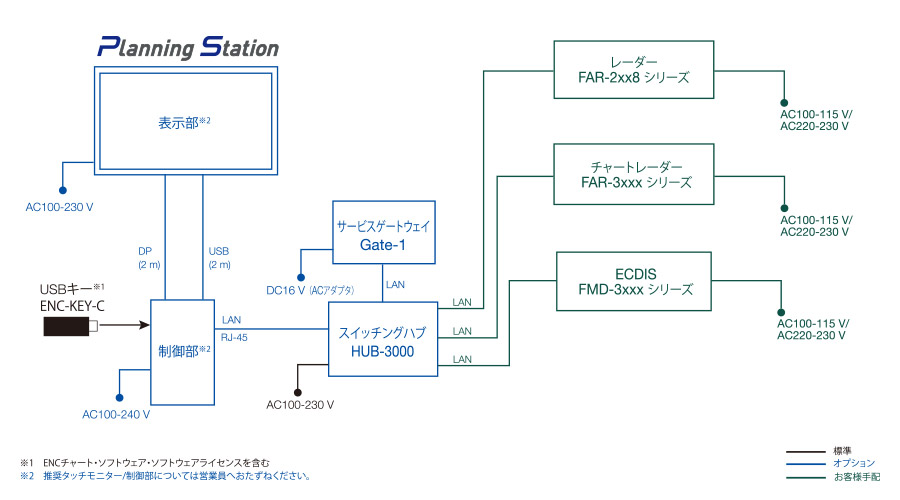

系統図
