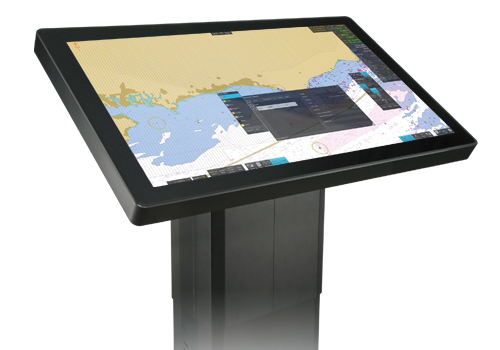

- 航海計画支援システム
プランニングステーション
型式
PS-100
- NEW
航海計画から監視まで、より安全で効率的な航行をサポート
フルノ独自の高速描画エンジン搭載により4K対応の高精細なチャート(ENC) をシームレスに高速描画し、豊かな表現力とストレスフリーな操作性を実現しています。
- 商船
特長
IACS UR E27に準拠※
- IACS UR E27についてはこちらをご覧ください。

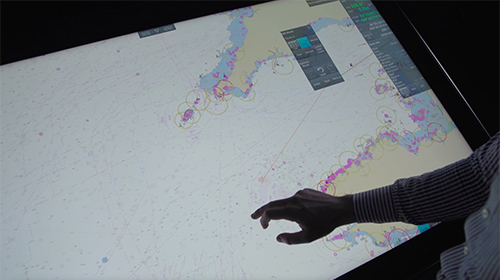

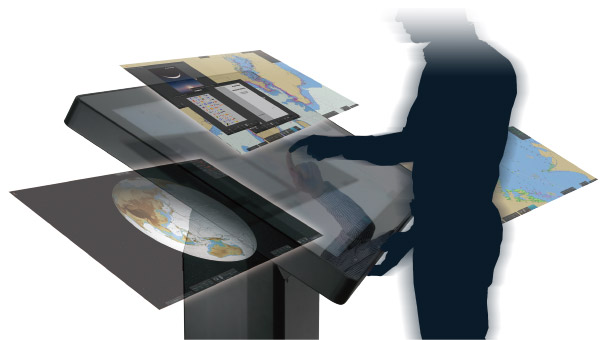

4K対応、フルノ独自の描画技術による高速でシームレスな操作感
大画面表示に適した4K対応の高精細画像でありながら、操作時のストレスをまったく感じさせないスムーズな動作を実現しています。

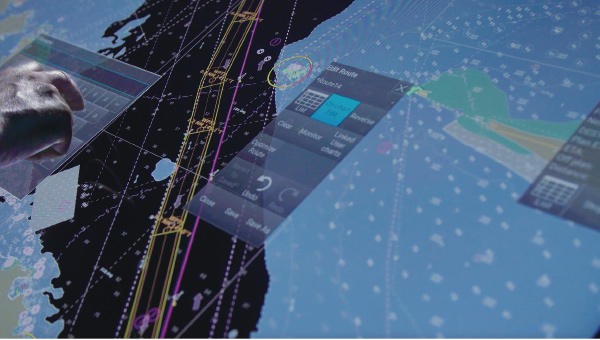

航海計画に特化した直感的なユーザーインターフェース
タッチ操作で直感的に操作できるユーザーインターフェースを具備しています。フローティングウィンドウ採用で、設定画面や情報フレーム、ドキュメントなどをフレーム内の任意の場所へワンタッチ操作で移動できます。
航海計画や航海監視に役立つ機能を搭載

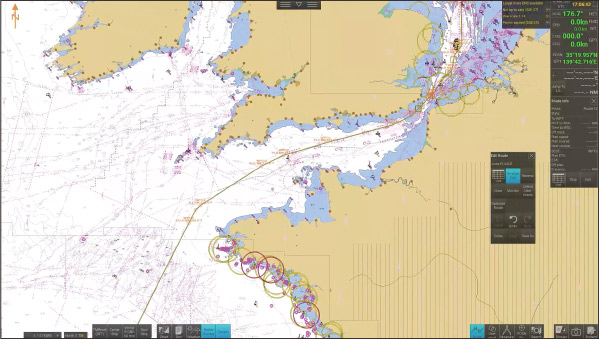

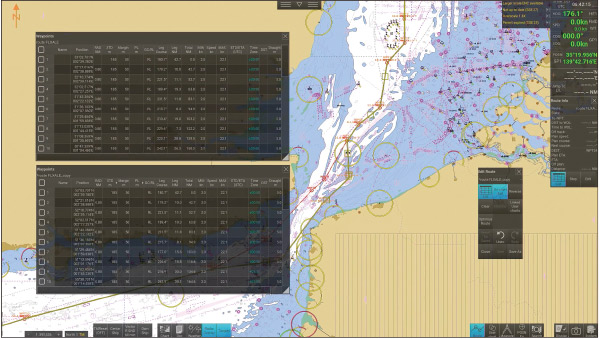

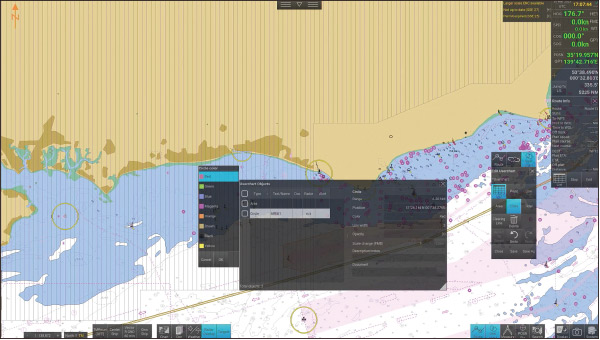

ルート/ユーザーチャート作成
新しいルートの作成や既存ルートの編集、ポイント/ライン/エリア/円作成などがチャート上へのタッチ操作で容易に行えます。
緑色：アラートなし 黄色：注意あり 赤色：安全等深線の警告

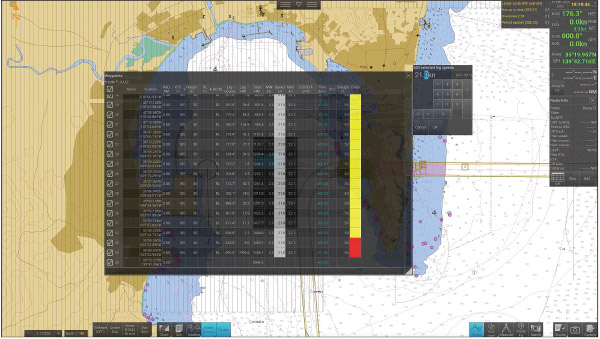

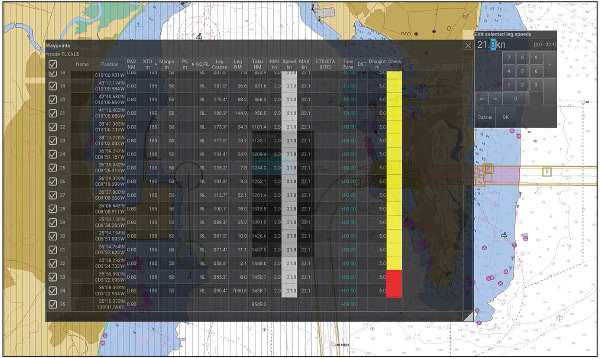

推奨船速を算出
ルート内の目的地に対してETD/ETAを設定することで推奨船速を算出、表示することができます。※1
また、目的地間のルートチェックを自動で行い、結果を色分け表示します。
- 少なくとも一つの目的地に対して設定が必要。そのETAが最後の目的地ではない場合、残りルートは最大船速※2によって算出。
- 自船のパラメータで設定した最大船速を使用し各種情報を加味して自動計算。
航路比較/航路プレイバック機能
比較したい航路や過去に利用した航路を複数表示し、確認することができます。航海ログデータを閲覧しながら前回入港時の記録確認や出港後の振り返りが行え、船員間の情報共有に役立ちます。

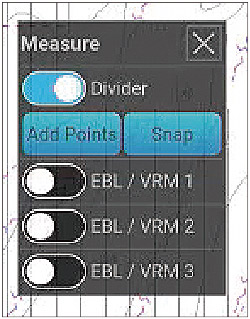

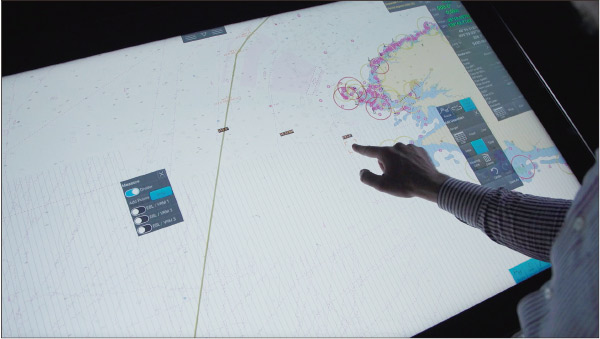

ディバイダ機能
任意の点をタップし、その間の方位、距離、所要時間を簡単に測定することができます。
EBL/VRM機能
方位および距離の測定用途としてタップするだけで3組のEBL/VRMを利用可能です。
センサー情報
船首方位や船速、対地進路、対地船速、自船位置を表示します。
チャート上に自船シンボルを表示し、自船の位置情報はセンサー情報と共に航海ログとして自動的に記録されます。

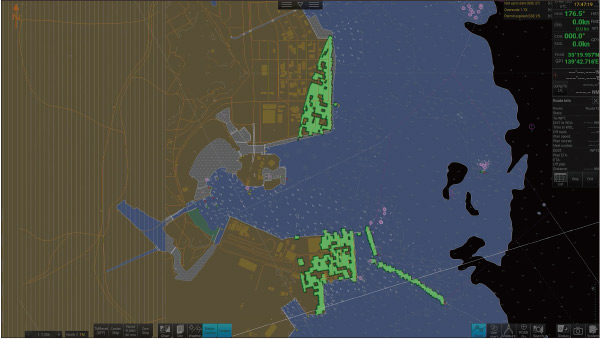

レーダー重畳※
メニューをワンクリックするだけでレーダー映像を重畳表示し、陸上の地形や海上の障害物などを確認することができます。トレイル表示の重畳も可能です。
- ECDIS、レーダー、AIS受信機の同一ネットワーク接続が必要。

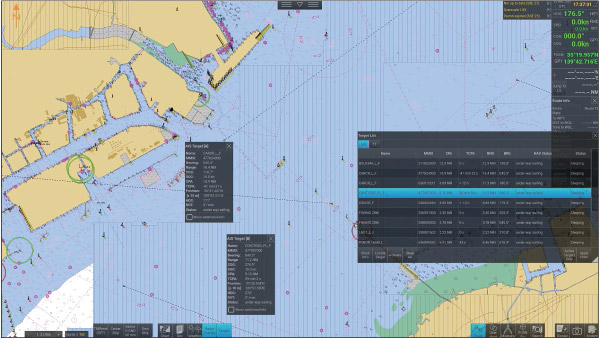

ターゲット情報※
AISターゲット情報、TT情報を表示可能です。また、ターゲットの一覧リストから表示ステータス（ターゲット情報・位置表示・フィルタ追加・選択ターゲットの休止/活性化など）を選択できます。
- ECDIS、レーダー、AIS受信機の同一ネットワーク接続が必要。

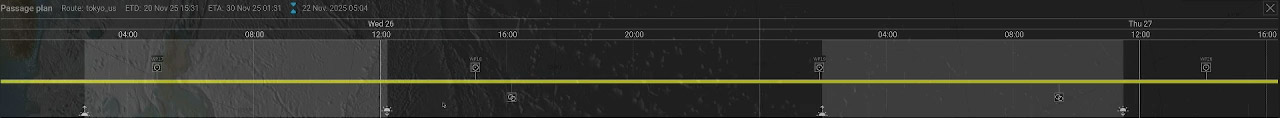

パッセージプラン
計画した航路をタイムラインで時系列に表示し、目的地の通過予定や、日の出日の入り時刻など、イベントを視覚的に表示します。また、カーソルをドラッグすると自船位置が航路に沿って移動します。

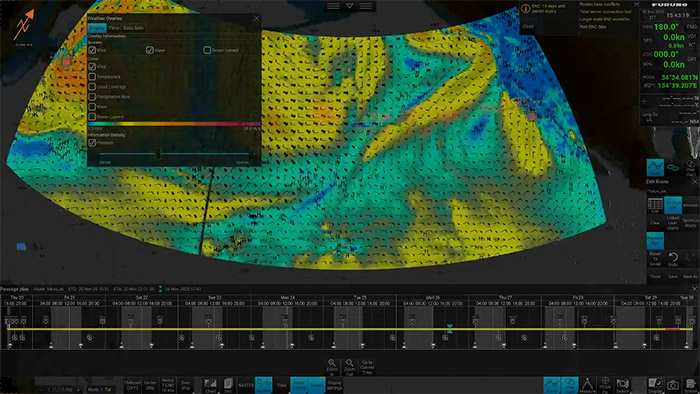

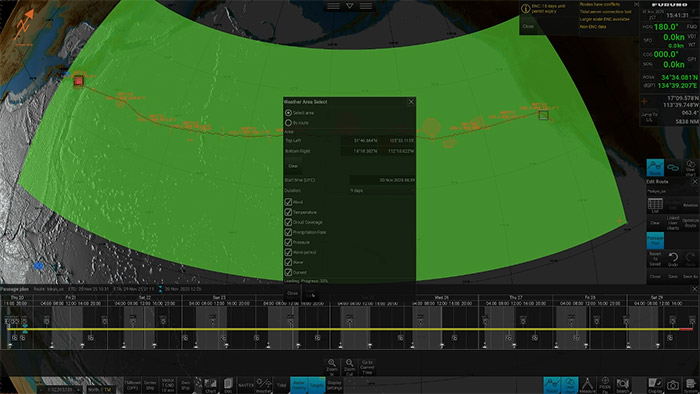

気象情報
grib1（.grb）形式データのインポートに加えて、インターネット経由での気象情報の取得※にも対応しています。取得した風・波・潮流などの情報は、チャート上に重ねて表示できます。
- Gate-1接続＆オプション契約が必要。
ECDISと自動同期でデータ転送の手間が不要（※同一ネットワーク接続が必要）

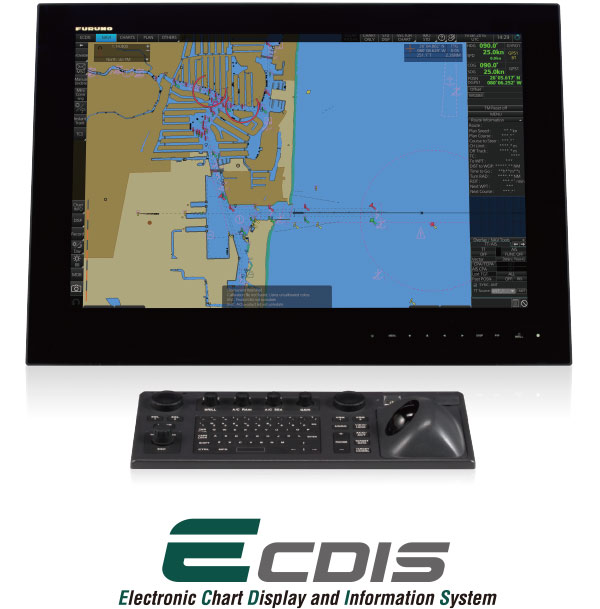

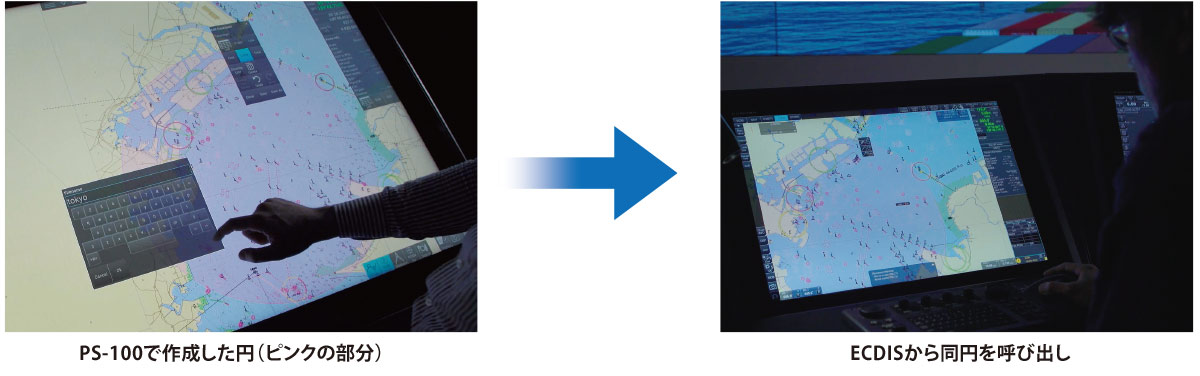

ECDIS連携※
PS-100とECDISで作成したルートやユーザーチャートはデータ共有が可能です。作成や変更したデータは同期元になるユニットを介して自動的に他のユニットへ配信されるため、データ移行作業の手間が不要です。
- ECDIS、レーダー、AIS受信機の同一ネットワーク接続が必要。
FMD-3xxxシリーズ、FAR-3xxxシリーズ：バージョン5.03以降対応。
共有可能データ
- チャート
- ルート
- ユーザーチャート
- 船体長、船幅
- センサー情報
- レーダー重畳情報
- 船位設定
- 航海ログ
Navtex表示
画面上のNavtexボタンを選択することで、ECDISで取得したNavtex情報を表示できます。

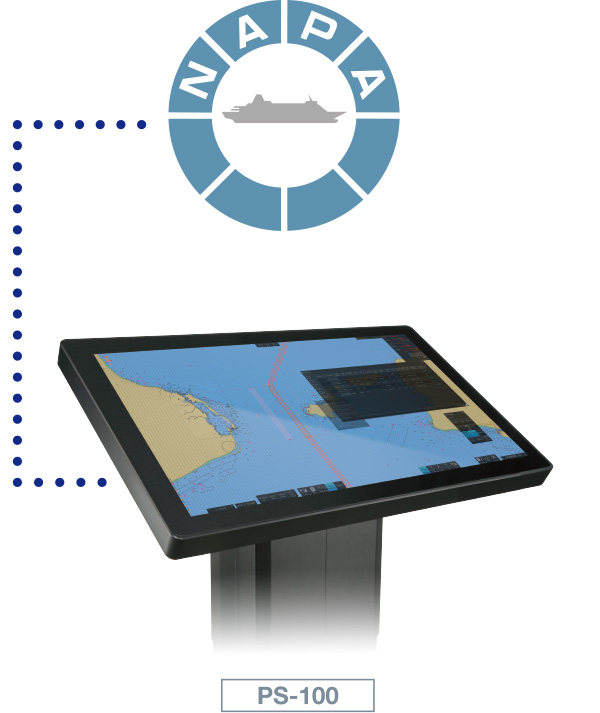

NAPA Voyage Optimization導入で運航パフォーマンスの最適化可能
サービスゲートウェイGate-1を介してNAPA社が提供している運航パフォーマンス最適化サービス「Voyage Optimization」を利用可能です。NAPA Voyage Optimizationは本船固有のパフォーマンスモデルと気象データを用いて、航海計画（航路・船速配分）を最適化し、運航の安全性向上と燃費およびGHG削減を支援するソリューションです。
- オプション契約が必要

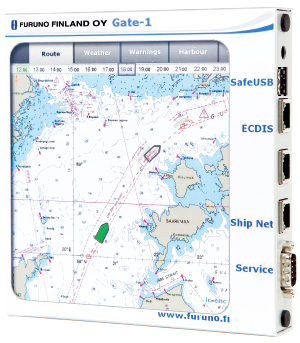

サービスゲートウェイ Gate-1 （オプション）
- Gate-1経由でチャートライセンス購入・更新することでチャートを自動アップデートできます。
- UKHOチャート（ラスター/ENC）対応可能※1
- Pay As You Sail (PAYS)対応可能※2
- 別途UKHO契約が必要
- 別途PAYS契約が必要

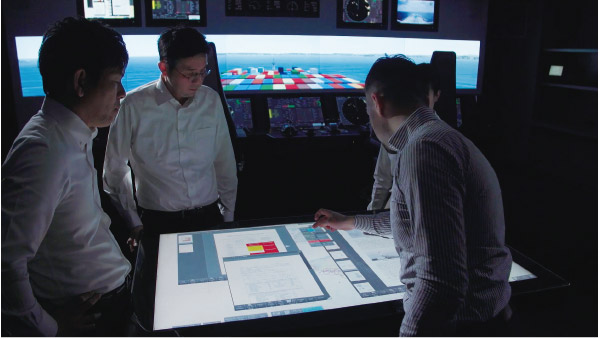

ブリーフィングや情報共有の効率化に貢献
情報を一元管理できる上に航路比較や航路プレイバックを大きな画面で確認できるため、ブリーフィング/デブリーフィングや乗員の引き継ぎ時の情報共有,万が一トラブルが発生した場合の振り返りなどにご活用いただけます。

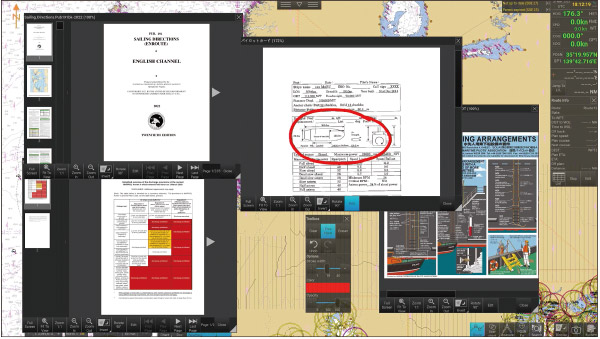

ドキュメント表示
プランニングステーションに書類をインポートすることで情報を一元管理できます。また、任意のユーザーチャートオブジェクトに書類を添付することで、書類の確認が必要な海域やタイミングで効率よく閲覧、情報共有が行えます。
さらに、インポートした動画は音声なしで再生が可能です。
スケジュール計算
速度を入力すると到着予定時刻を自動計算し、目的地にETAを設定すると速度が自動計算されます。
仕様
全般
機能
航路計画、航路監視、ユーザーチャート、自船記号、気象情報、ENCチャート、文書ビューア、船位決定、航路記録、プレイバック、レーダー重畳、ツール
マーク・データ表示
自船情報（速度・方位・位置）、時刻・タイムゾーン、カラーパレット、スクリーンショット、システム再起動、ルートチャート、検索、ターゲット追尾、グラフ、ユーザーインターフェイス切替、安全情報
インターフェイス
LAN
１ポート、イーサーネット100Base-TX/1000Base-T、RJ45
データセンテンス
IEC61162-1/2
入力
GGA, GLL, GNS, HDT, OSD, THS, TLB, TTD, TTM, RMC, ROT, VBW, VDM, VDO, VHW, VTG, ZDA
構成品
オプション品
制御部（オプション、推奨品）
CPU
Core i7 9世代以上
クロック
2.4 GHz以上
グラフィックボード
Nvidia Quadro P2200以上
メモリ
RAM: 16 GB, SSD: 240 GB以上
電源
55インチ：AC 115-230 V , 50/60 Hz
32インチ：AC 100-240 V , 50/60 Hz , DC 24 V
表示部（オプション、推奨品）
タイプ
タッチパネル液晶
画面解像度
3840 x 2160 （4K）
画面サイズ
55インチ、32インチ
表示輝度
55インチ: 450 cd/m²
32インチ: 350 cd/m²
ポート数
HDMI （1.4） 入力
55インチ: 2ポート
32インチ: -
HDMI （2.0） 入力
55インチ: 1ポート
32インチ: 1ポート
DisplayPort （1.2） 入力
55インチ: 1ポート
32インチ: 1ポート
USB TYPE A
55インチ: 1ポート
32インチ: 1ポート
RS-422/485
55インチ: 1ポート
32インチ: 1ポート
RS-232C
55インチ: 1ポート
32インチ: 1ポート
イーサネット
55インチ: 1ポート
32インチ: 1ポート
アナログ入力
55インチ: 1ポート
32インチ: 1ポート

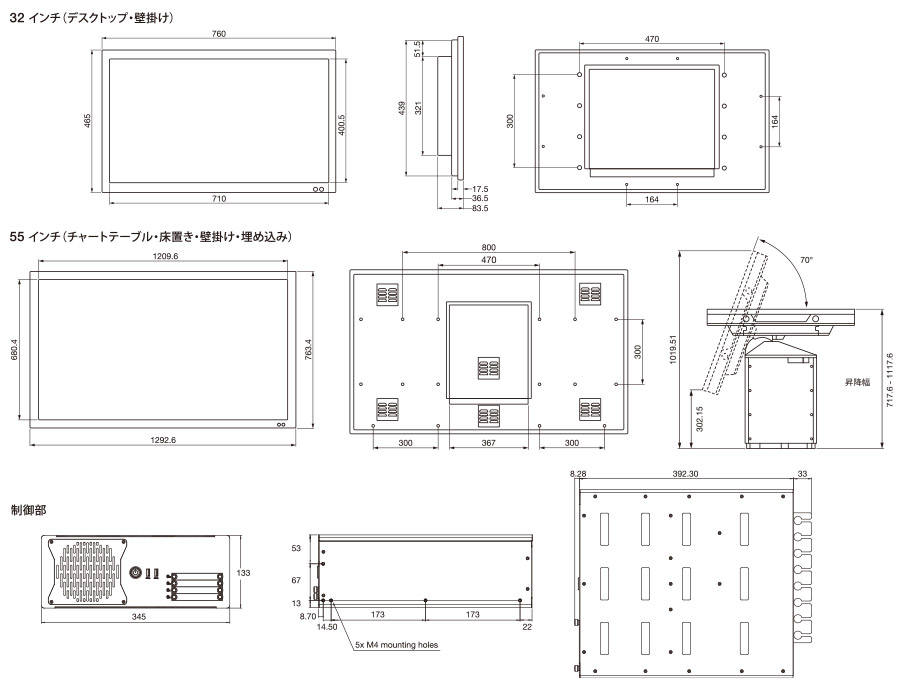

外寸図

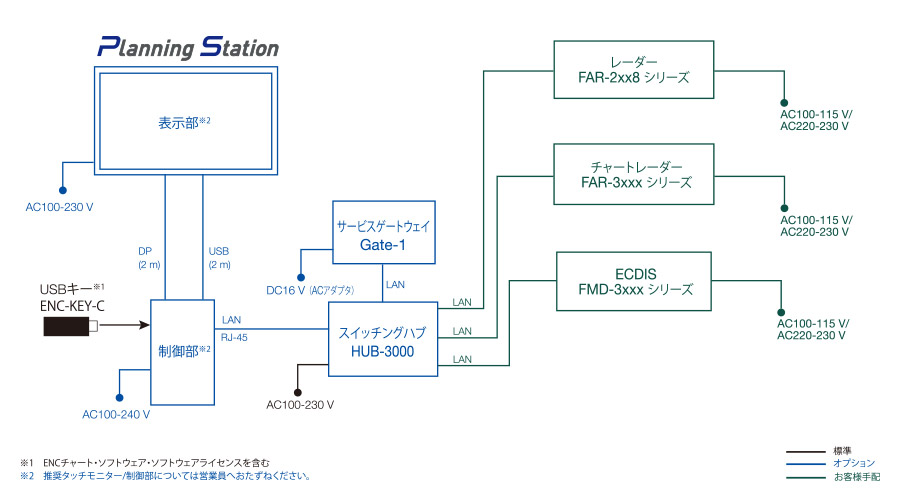

系統図
