時刻同期用GPS/GNSSアンテナの選び方と注意点

  • タイミング市場

時刻同期用GPS/GNSS受信機を内蔵する製品を使用の際には、GPS/GNSSアンテナと周辺機器を適切に選び、設置していただく必要があります。故障やトラブル無く、長期にGPS/GNSS受信機をお使いいただくために、GPS/GNSSアンテナの選び方と設置の注意点を解説します。

GPS/GNSSアンテナの選び方

GNSS受信機に合ったものを選ぶ

GPS衛星とGLONASS衛星など、受信したい衛星や信号の種類によって周波数帯が異なります。たとえばGPS衛星のL1信号は1.57542 GHz、GLONASS衛星のL1信号は1.602 GHzです。
GNSS受信機が対応する衛星システムや信号の種類をご確認のうえ、それらを受信できるGNSSアンテナをお選びください。

使用環境に合ったものを選ぶ

衛星の電波はとても微弱です。他の無線システムのアンテナ近傍など、ノイズが多い環境にGNSSアンテナを設置する場合は、ノイズフィルタ内蔵のアンテナがおすすめです。
アンテナの形状についても、積雪の多い地域に設置する場合は、雪が積もりにくい形状のアンテナをおすすめします。
また、GNSSアンテナは空が見渡せるオープンスカイ環境への設置を推奨しており、屋上などに設置するケースも多いです。雷サージへの対策が必要な場合は、避雷器もセットでご検討ください。

GPS/GNSSアンテナ設置の注意点

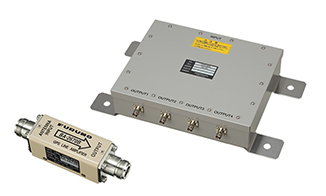

アンテナケーブル(同軸ケーブル)の長さ、分配

GNSSアンテナはビルの屋上に設置し、GNSS受信機は屋内に設置するような、アンテナと受信機間の距離が長い場合には、信号の減衰を考慮する必要があります。アンプ(信号増幅器)を使用することもご検討ください。
また、1つのGNSSアンテナの信号を複数のGNSS受信機で使用する場合には、専用の分配器をご使用ください。

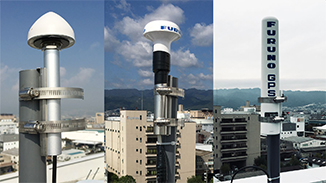

アンテナの固定、防水処理

GNSS衛星からの信号を良好に受信するには、設置場所は空が開けた屋外が理想的です。アンテナは専用の取付補助具を用いてポールなどに固定してください。
また、GNSSアンテナ自身が防水仕様であっても、同軸コネクタの接続部は防水仕様ではありませんので、自己癒着テープなどで防水処理をしてください。

参考資料

GNSSアンテナ設置手順書

フルノのGNSSアンテナを例に、設置に必要な取付金具や設置手順を写真付きで解説した資料です。
ダウンロード(ドキュメント、ソフトウェア)へ

GNSSアンテナ設置時に必要な3つのポイント

GNSSアンテナを設置する際には、GNSS受信機のアンテナ仕様を満たすよう、同軸ケーブルやアンプなどの部材を選定します。また、受信機~アンテナ間の電波遅延を考慮する必要もあります。本資料では、GNSS受信機メーカーの視点で、必要項目の計算方法を具体例と共にご説明しています。
・総合利得
・総合NF
・同軸ケーブルによる電波遅延

GNSS受信機を初めて使われる方には特に参考となります。
複雑な計算式につき、資料ダウンロード特典として「総合利得」「総合NF」計算Excelも準備しました。
フォーム入力で資料・計算Excelともにダウンロードいただけます。
GNSSアンテナ設置ガイド ダウンロードフォームへ

雷サージ耐性を強化する「サージ保護デバイス」の設置方法と試験結果

GNSS受信機向けのサージ保護デバイス(SPD)には
・アンテナなどに直接発生する直撃雷用
・落雷によって発生した磁界により誘導されて発生する誘導雷用
があります。
上記2種類のSPDを組み合わせることで、雷サージ耐性はより強化されます。

弊社の直撃雷用SPD(型式:TVA-03C)と誘導雷用SPD(型式:TVA-03V)を例に、その設置方法と、雷インパルス試験の結果をご紹介します。
近年の異常気象で、雷サージへの対策が重要性を増しています。
下記フォーム入力で本資料をダウンロードいただけます。
雷サージ資料のダウンロードフォームへ
