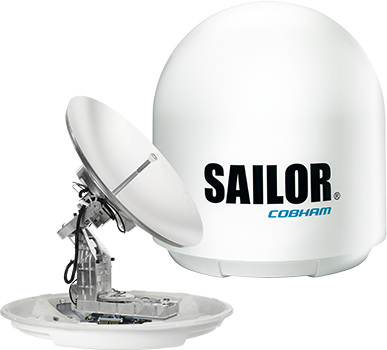

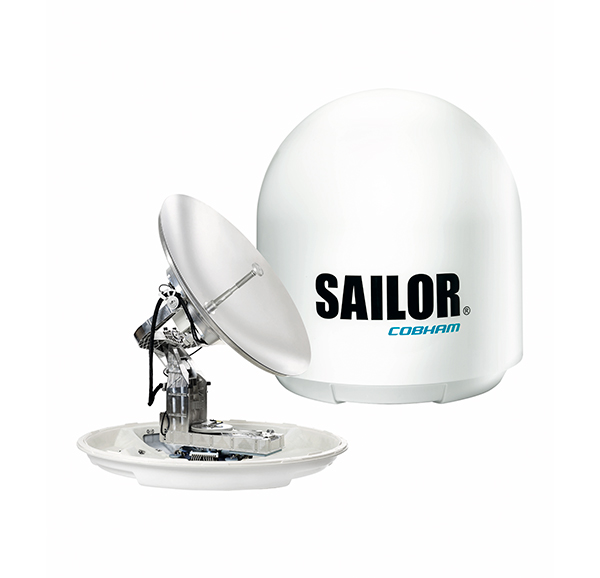

型式 SAILOR 1000 XTR Ku

過酷な海上環境下でも最適なパフォーマンスを発揮するVSATアンテナシステム

商船、漁船、ワークボート（官公庁船・作業船）

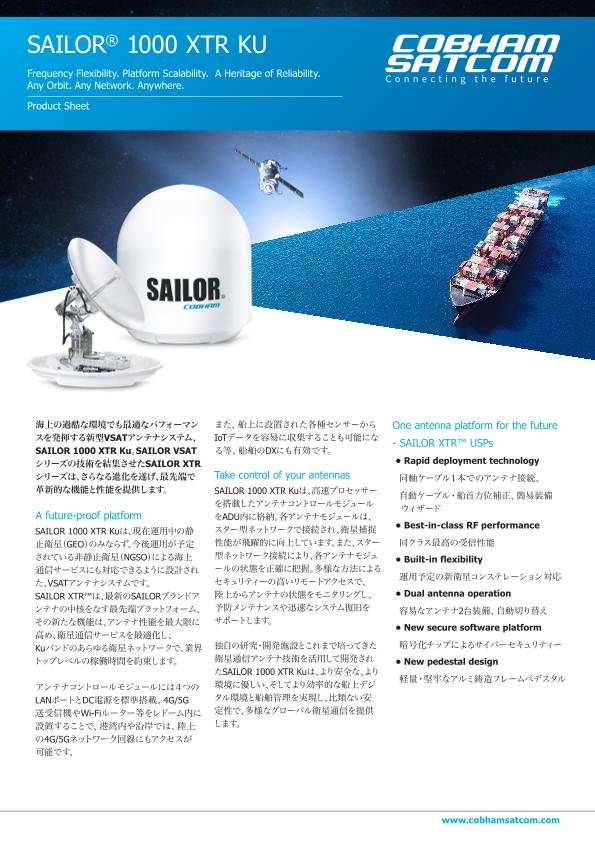

各種ダウンロード

特長
仕様
各種ダウンロード
お問い合わせ

特長

豊富な機能、迅速かつ簡単な導入

アンテナケーブル１本でアンテナ接続、自動ケーブル補正、自動船首方位補正など、スムーズなコミッショニングを可能にします。新たに開発された簡易装備ウィザードは、複雑な設定を省き、直感的で分かりやすい操作で設定漏れを防ぎます。また、アンテナ可動に要する時間も最小限にします。

次世代衛星コンステレーション対応

SAILOR XTR™シリーズは、最新のSAILORブランドアンテナの中核をなす最先端プラットフォームです。SAILOR 1000 XTR Kuは、現在運用中の静止衛星 (Geostationary Earth Orbit,GEO) のみならず、新たに運用される非静止衛星 (NGSO) での海上通信サービスに対応できるよう設計されています。アンテナ性能を最大限に高め、衛星通信サービスを最適化し、Kuバンドのあらゆる衛星ネットワークで業界トップレベルの稼働時間をお約束します。

船舶のDX化に有効

アンテナコントロールモジュールには４つのLANポートとDC電源を標準搭載。
4G/5G送受信機やWi-Fiルーターなどをレドーム内に設置することもでき、港湾内や沿岸で4G/5Gのネットワーク回線にアクセスできまです。また、船上に設置された各種センサーからIoTデータを容易に収集でき、船舶DXにも有効です。

飛躍的に向上した衛星捕捉性能

高速プロセッサを搭載したアンテナコントロールモジュールをアンテナユニット内に格納。各アンテナモジュールはスター型ネットワークで接続されており、衛星捕捉性能が飛躍的に向上しています。また、スター型ネットワーク接続により、各アンテナモジュールの動作状態が正確に把握できます。多種多様な方法によるセキュリティの高いリモートアクセスで、陸上からアンテナの状態をモニタリングして、予防メンテナンスや迅速なシステム復旧をサポートします。

暗号化チップによるサイバーセキュリティー

最新の衛星通信アンテナ技術を活用して開発されたSAILOR 1000 XTR Kuは、暗号化チップによるサイバーセキュリティーにより安全で、環境に優しく、そして効率的な船上デジタル環境と船舶管理を実現し、比類ない安定性で多様なグローバル衛星通信を提供します。

仕様

全般

周波数

Kuバンド (VSAT)
受信：10.70 - 12.75 GHz
送信：13.75 - 14.50 GHz

アンテナ直径

103 cm

アンテナケーブル

50 Ω同軸ケーブル　1本 (送受信信号, DC電源供給, MoCA共有)

ケーブルコネクター

アンテナユニット (ADU側) ：Female N-Connector (50 Ω)
コントロールユニット (BDU側) ：Female N-Connector (50 Ω)

アンテナユニット (ADU)

送信利得：41.6 dBi (14.25 GHz, レドーム損失含まず)
受信利得：40.6 dBi (11.70 GHz, レドーム損失含まず)
仰角範囲：-20° 〜 +120°

対応モデム

iDirect X7
Newtec MDM2510/3315

自己診断機能

電源投入時, 自己診断起動時, 常時エラーログ記録

インターフェース

コントロールユニット (BDU)

2 x 75 Ω F-Connectors (モデムRx・Tx用)
1 x Ethernet (モデム制御用)
2 x Ethernet (ユーザーLAN用)
1 x Ethernet (リモートアクセス用)
1 x Ethernet (サービスアクセス用)
1 x RJ-45, RS-422 (モデム制御用)
1 x RJ-45, RS-232 (モデム制御用)
1 x RJ-45, NMEA 0183 (船首方位・外部GPS信号)
1 x RJ-45, 4 x 接点信号 (Tx mute, Rx lock他)
