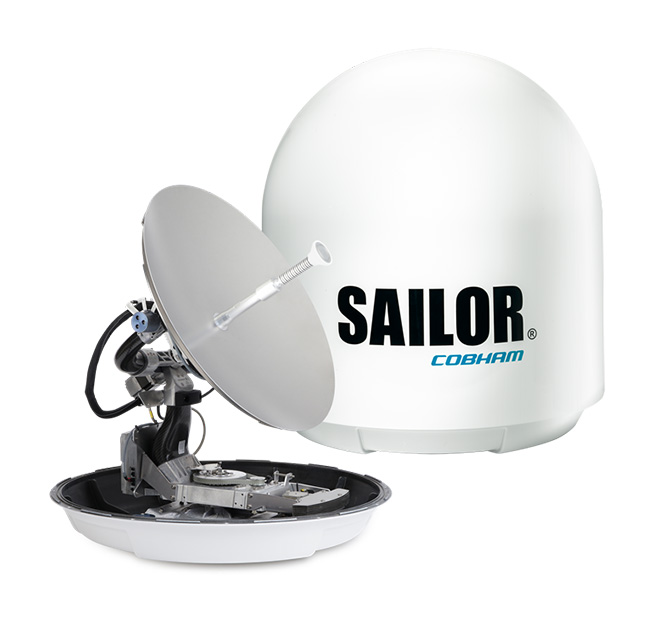

型式 SAILOR 600 XTR Ku

世界中のあらゆるKuバンドサービスに対応する次世代の中型VSATアンテナ

SAILOR 600 XTR Kuは Cobham Satcom社の最先端VSATプラットフォームを活用したアンテナシステムで、衛星通信サービスを最適化し、回線速度を最大限に発揮します。また、ソフトウェア制御による高精度な衛星捕捉は、回線接続を安定させ、船舶の効率的なオペレーションをサポートします。増え続ける大容量のデータ通信需要への対応や、新しい通信サービスを求める船舶に、グローバルなリアルタイム海上通信を提供します。

商船、漁船、ワークボート（官公庁船・作業船）

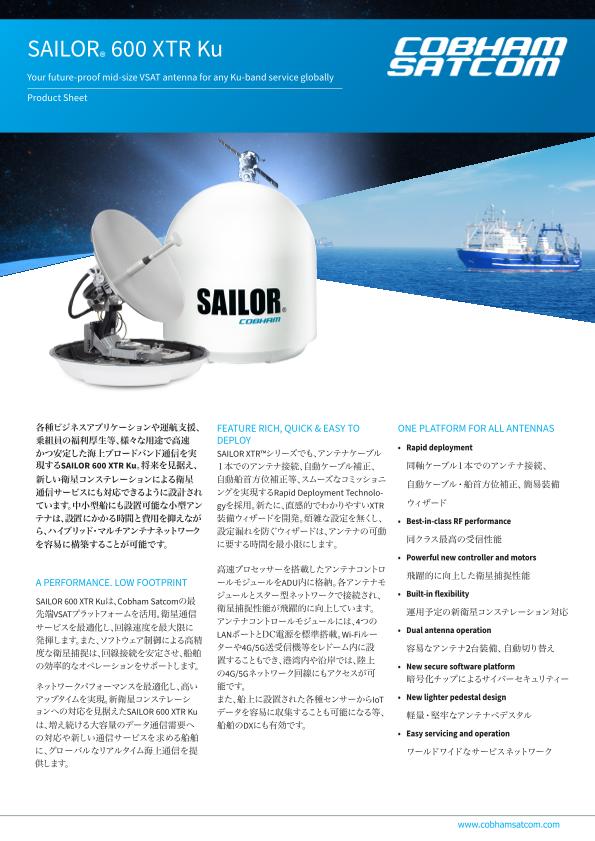

各種ダウンロード

特長
仕様
各種ダウンロード
お問い合わせ

特長

次世代衛星コンステレーション対応

次世代衛星コンステレーションによる衛星通信サービスにも対応できるよう設計されており、各種ビジネスアプリケーションや運航支援、乗組員の福利厚生など、さまざまな用途で高速かつ安定したブロードバンド通信を実現します。

小型・軽量設計

小型アンテナのため、中小型船舶にも設置可です。設置にかかる時間と費用を抑えながら、ハイブリット／マルチアンテナネットワークを容易に構築することができます。

豊富な機能、迅速かつ簡単な導入

アンテナケーブル１本でアンテナ接続、自動ケーブル補正、自動船首方位補正など、スムーズなコミッショニングを可能にします。新たに開発された簡易装備ウィザードは、複雑な設定を省き、直感的で分かりやすい操作で設定漏れを防ぎます。また、アンテナ可動に要する時間も最小限にします。

飛躍的に向上した衛星捕捉性能

高速プロセッサを搭載したアンテナコントロールモジュールをアンテナユニット内に格納。各アンテナモジュールはスター型ネットワークで接続されており、衛星捕捉性能が飛躍的に向上しています。

船舶のDX化に有効

アンテナコントロールモジュールには４つのLANポートとDC電源を標準搭載。
4G/5G送受信機やWi-Fiルーターなどをレドーム内に設置することもでき、港湾内や沿岸で4G/5Gのネットワーク回線にアクセスできます。また、船上に設置された各種センサーからIoTデータを容易に収集でき、船舶DXにも有効です。

仕様

全般

周波数

Kuバンド (VSAT)
受信：10.70 - 12.75 GHz
送信：13.75 - 14.50 GHz

アンテナ直径

65 cm

アンテナケーブル

50 Ω同軸ケーブル　1本 (送受信信号, DC電源供給, MoCA共有)

ケーブルコネクター

アンテナユニット (ADU側) ：Female N-Connector (50 Ω)
コントロールユニット (BDU側) ：Female N-Connector (50 Ω)

アンテナユニット (ADU)

送信利得：37.6 dBi (14.25 GHz, レドーム損失含む)
受信利得：35.8 dBi (11.70 GHz, レドーム損失含む)
仰角範囲：-20° 〜 +128°

対応モデム

iDirect X7
Newtec MDM2510/3315

自己診断機能

電源投入時, 自己診断起動時, 常時エラーログ記録

インターフェース

コントロールユニット (BDU)

2 x 75 Ω F-Connectors (モデムRx・Tx用)
1 x Ethernet (モデム制御用)
2 x Ethernet (ユーザーLAN用)
1 x Ethernet (リモートアクセス用)
1 x Ethernet (サービスアクセス用)
1 x RJ-45, RS-422 (モデム制御用)
1 x RJ-45, RS-232 (モデム制御用)
1 x RJ-45, NMEA 0183 (船首方位・外部GPS信号)
1 x RJ-45, 4 x 接点信号 (Tx mute, Rx lock他)
