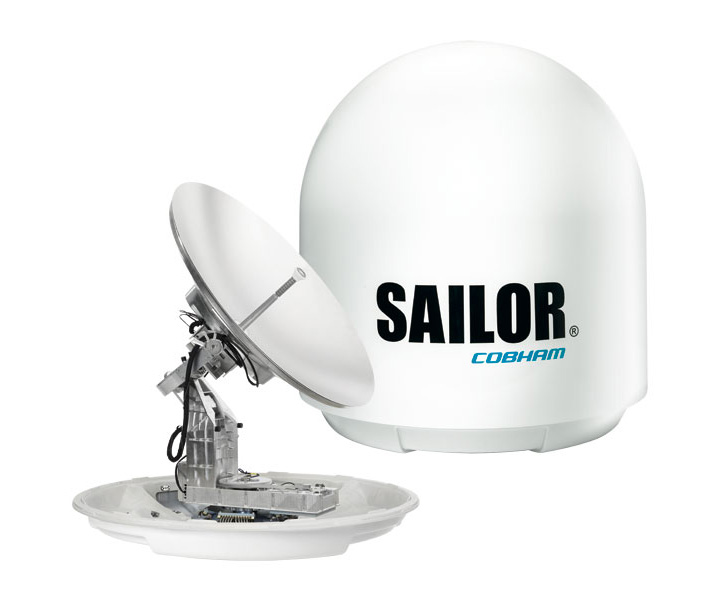

型式 SAILOR 1000 XTR GX-R2

インマルサット Global Xpress 衛星ネットワーク向けに開発された最先端の3軸制御アンテナ

過酷な海上環境下でも、各種ビジネスアプリケーションや運航支援、乗組員の福利厚生など、さまざまな用途で高速かつ安定したブロードバンド通信を実現します。

商船、漁船、ワークボート（官公庁船・作業船）

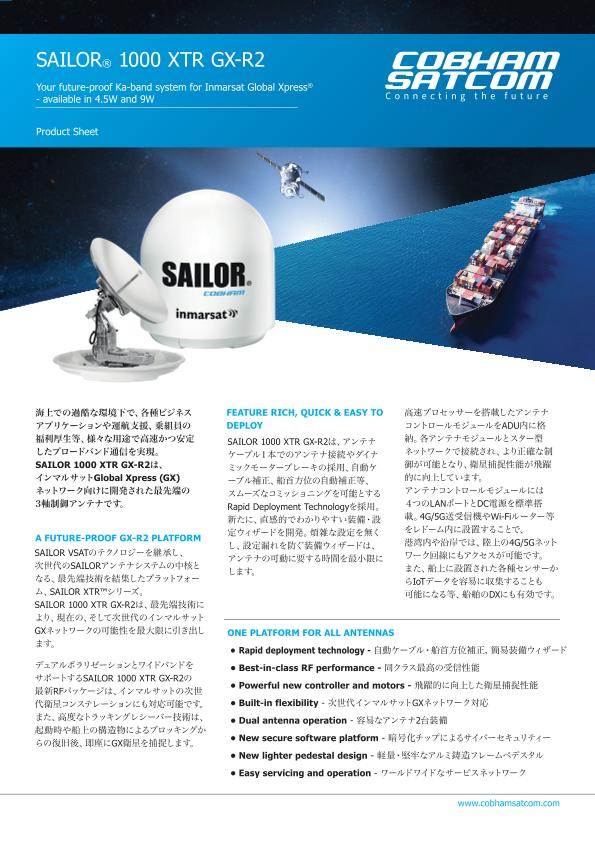

各種ダウンロード

特長
仕様
各種ダウンロード
お問い合わせ

特長

次世代インマルサットGXネットワーク対応

SAILOR XTR™シリーズは、SAILOR VSATテクノロジーを継承しつつ、次世代 SAILORアンテナシステムの中核となる最先端技術が結集したプラットフォームです。その最先端技術により、SAILOR 1000 XTR GX-R2は、現在、そして次世代インマルサットGXネットワークの可能性を最大限に引き出します。

また、二重偏波と広帯域をサポートしており、インマルサットの次世代衛星コンステレーションにも対応しています。更に、高度なトラッキングレシーバー技術を備えており、起動時や船上の構造物によるブロッキングからの復旧後でも、容易にGX（Global Xpress）衛星を捕捉します。

豊富な機能、迅速かつ簡単な導入

アンテナケーブル１本でアンテナ接続やダイナミックモーターブレーキ、自動ケーブル補正、船首方位の自動補正など、スムーズなコミッショニングを可能にします。新たに開発された簡易装備ウィザードは、複雑な設定を省き、直感的で分かりやすい操作で設定漏れを防ぎます。また、アンテナ可動に要する時間も最小限にします。

飛躍的に向上した衛星捕捉性能

高速プロセッサを搭載したアンテナコントロールモジュールをアンテナユニット内に格納。各アンテナモジュールはスター型ネットワークで接続されており、衛星捕捉性能が飛躍的に向上しています。

船舶のDX化に有効

アンテナコントロールモジュールには４つのLANポートとDC電源を標準搭載。
4G/5G送受信機やWi-Fiルーターなどをレドーム内に設置することもでき、港湾内や沿岸で4G/5Gのネットワーク回線にアクセスできます。また、船上に設置された各種センサーからIoTデータを容易に収集でき、船舶DXにも有効です。

仕様

全般

周波数

受信：17.7 - 20.2 GHz
送信：27.5 - 30.0 GHz

アンテナ直径

103 cm

アンテナケーブル

50 Ω同軸ケーブル　1本 (送受信信号, DC電源供給, MoCA共有)

ケーブルコネクター

アンテナユニット (ADU側) ：Female N-Connector (50 Ω)
コントロールユニット (BDU側) ：Female N-Connector (50 Ω)

アンテナユニット (ADU)

送信利得：48.3 dBi (29.5 GHz, レドーム損失含む)
受信利得：43.9 dBi (19.7 GHz, レドーム損失含む)
仰角範囲：-20° 〜 +120°

自己診断機能

電源投入時, 自己診断起動時, 常時エラーログ記録

インターフェース

コントロールユニット (BDU)

2 x 75 Ω F-Connectors (モデムRx・Tx用)
1 x Ethernet (モデム制御用)
2 x Ethernet (ユーザーLAN用)
1 x Ethernet (リモートアクセス用)
1 x Ethernet (サービスアクセス用)
1 x RJ-45, RS-422 (モデム制御用)
1 x RJ-45, RS-232 (モデム制御用)
1 x RJ-45, NMEA 0183 (船首方位・外部GPS信号)
1 x RJ-45, 4 x 接点信号 (Tx mute, Rx lock他)

GXモデムユニット (GMU)

2 x 75 Ω F-Connectors (BDU Rx・Tx用)
1 x Ethernet (モデム制御用)
1 x RS-422 (モデム制御用)
2 x RS-232 (モデム制御・コンソール用)
