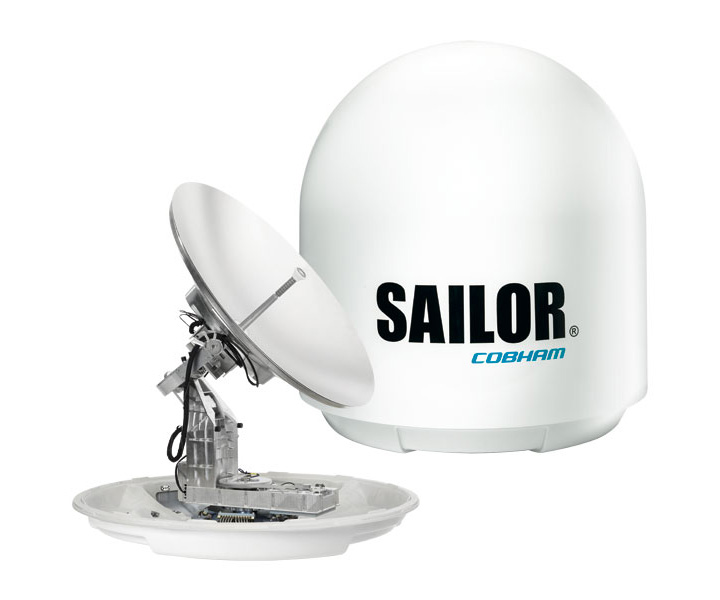

型式 SAILOR 600 XTR GX-R2

インマルサット高速衛星通信サービス“Global Xpress”に対応

最新のRFパッケージを搭載し、ワイドバンドとデュアルポラリゼーションをサポート。最先端技術を搭載したVSATアンテナシステムSAILOR 600 XTR GX-R2と、インマルサットFleet Xpressサービスの組み合わせにより、各種ビジネスアプリケーションや運航支援、乗組員の福利厚生などのシーンで、高速かつ安定したブロードバンド通信を実現します。

商船、漁船、ワークボート（官公庁船・作業船）

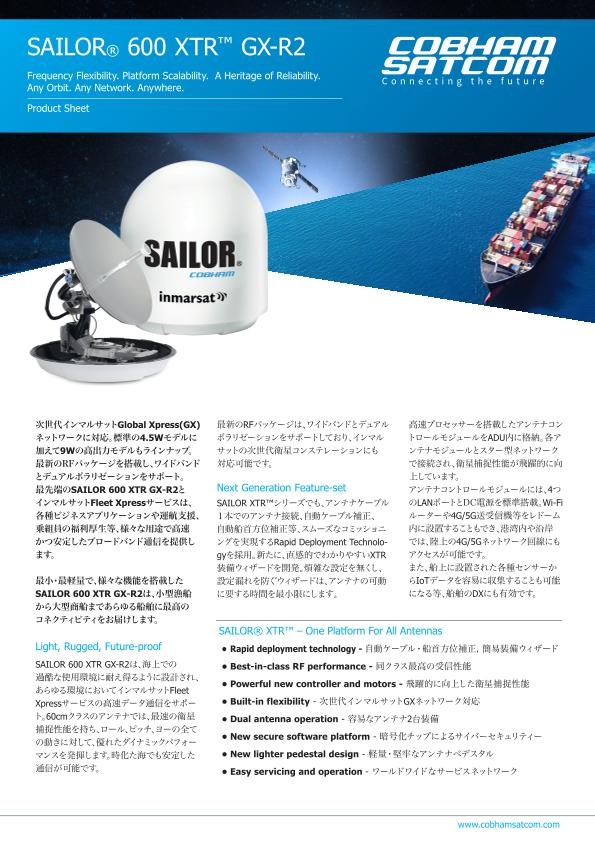

各種ダウンロード

特長
仕様
各種ダウンロード
お問い合わせ

特長

小型・軽量設計

最小・最軽量設計のため、小型漁船から大型商船まであらゆる船舶に搭載可能です。

堅牢で優れたパフォーマンスを発揮

海上での過酷な使用環境に耐えられように設計されており、あらゆる環境においてインマルサットFleet Xpressで高速データ通信をサポートします。また、60 cmクラスのアンテナでは最速の衛星捕捉性能を持ち、ロール、ピッチ、ヨーの全ての動きに対して優れたダイナミックパフォーマンスを発揮し、荒れた海でも安定した通信を可能にします。

充実の次世代機能

アンテナケーブル１本でアンテナ接続、自動ケーブル補正、自動船首方位補正など、スムーズなコミッショニングを可能にします。新たに開発された簡易装備ウィザードにより複雑な設定が省かれ、設定漏れを防ぎます。また、アンテナ可動に要する時間も最小限にします。

飛躍的に向上した衛星捕捉性能

高速プロセッサを搭載したアンテナコントロールモジュールをアンテナユニット内に格納。各アンテナモジュールはスター型ネットワークで接続されており、衛星捕捉性能が飛躍的に向上しています。

船舶のDX化に有効

アンテナコントロールモジュールには４つのLANポートとDC電源を標準搭載。
4G/5G送受信機やWi-Fiルーターなどをレドーム内に設置することもでき、港湾内や沿岸で4G/5Gのネットワーク回線にアクセスできます。また、船上に設置された各種センサーからIoTデータを容易に収集でき、船舶DXにも有効です。

仕様

全般

周波数

受信：17.7 - 20.2 GHz
送信：27.5 - 30.0 GHz

アンテナ直径

65 cm

アンテナケーブル

ケーブル損失：50 Ω同軸ケーブル　1本 (送受信信号, DC電源供給, MoCA共有)

ケーブルコネクター

アンテナユニット (ADU側) ：Female N-Connector (50 Ω)
コントロールユニット (BDU側) ：Female N-Connector (50 Ω)

アンテナユニット (ADU)

送信利得：43.6 dBi (29.5 GHz, レドーム損失含む)
受信利得：39.1 dBi (19.7 GHz, レドーム損失含む)
仰角範囲：-20° 〜 +128°

自己診断機能

電源投入時, 自己診断起動時, 常時エラーログ記録

インターフェース

コントロールユニット (BDU)

2 x 75 Ω F-Connectors (モデムRx・Tx用)
1 x Ethernet (モデム制御用)
2 x Ethernet (ユーザーLAN用)
1 x Ethernet (リモートアクセス用)
1 x Ethernet (サービスアクセス用)
1 x RJ-45, RS-422 (モデム制御用)
1 x RJ-45, RS-232 (モデム制御用)
1 x RJ-45, NMEA 0183 (船首方位・外部GPS信号)
1 x RJ-45, 4 x 接点信号 (Tx mute, Rx lock他)

GXモデムユニット (GMU)

2 x 75 Ω F-Connectors (BDU Rx・Tx用)
1 x Ethernet (モデム制御用)
1 x RS-422 (モデム制御用)
2 x RS-232 (モデム制御・コンソール用)
