ETC2.0/ETC車載器

ETC車載器 アンテナ分離型 型式 FNK-M16 NEW

音声案内タイプ

新セキュリティ規格に対応したETC車載器です。
※本製品はETC2.0には対応しておりません。

GPS付き発話型 ETC2.0車載器はこちら FNK-M100(一般用) FNK-M100RS1(業務用)

特長

  • メーカー3年保証

  • 音声案内/LED表示タイプ

  • LED内蔵アンテナ

  • ETCカード有効期限通知

  • 履歴確認100件

  • 前面操作ボタン

  • ダッシュボード・フロントガラス貼付兼用アンテナ

  • DC12V/24V 兼用

  • 四輪車専用

仕様

全般

本体寸法
(W)72.0 mm×(D)94.8 mm×(H)17.5 mm
アンテナ寸法
(W)32.4 mm×(D)32.4 mm×(H)12.5 mm
アンテナケーブル長
3.5 m (車内専用アンテナ)
本体質量
約70g
LED表示
ETC利用可否、ゲート通過可否など
告知方式
音声/LED
入力電圧/消費電流
DC12V/500mA以下、DC24V/300mA以下
使用温度範囲
-30 ℃~+85 ℃
JANコード
4560161900374

外寸図

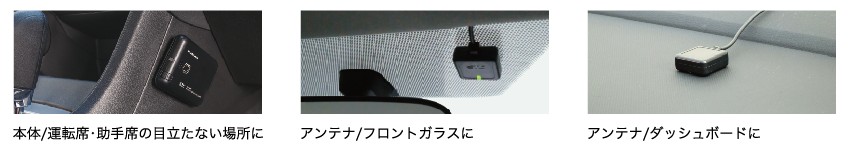

設置イメージ

アンテナ設置条件

フロントガラス貼り付け
・フロントガラス(ルームミラー付近)に貼り付け
・設置位置が地上2 m以下
・貼付面の傾斜角が水平面を基準に20°~60°の範囲
・アンテナ部ETCロゴ(LEDランプ側)を車内に見えるように貼り付けてください。
※トラックやバスなど、アンテナ貼付位置が2mを越える、また、フロントガラスのアンテナ貼付面が水平面を基準に20~60°の範囲外になる場合は、ダッシュボード貼り付けを参照のうえダッシュボードへ取り付けてください。
ダッシュボード貼り付け
・車両の中心から50cm(左右25cm)〔バス・トラック80cm(左右40cm)〕以内の範囲
・フロントガラスからアンテナまで10cm以上
・アンテナユニットのケーブルが出ている面を進行方向にしたとき 左右 0±10°の範囲
・ETCロゴがない面を上となるように貼り付けてください。
※ダッシュボードが車内側に傾いている車両の場合は、アンテナ傾き範囲が水平面より前方方向 0~30°左右 0±10°の範囲になるよう別途(市販品)の取付ステー等を用いて設置条件を満たすように調整してください。
注意
・FNK-M16以外のアンテナを本体に接続すると故障の原因となる恐れがあります。
・カーナビゲーション装着車への取付の場合、ETC車載器(本体およびアンテナユニット)をGPSアンテナの周囲(10cm以内)およびその真上に取り付けないでください。
・GPSアンテナの取付位置は、車両メーカーおよびカーディーラー店に確認してください。
・取付面の表面が、本革・木製パネル・布張り等の樹脂でない場合は、表面を傷める場合がありますので貼り付けないでください。
・両面テープは一度はがすと再度接着することは出来ませんので、ご注意ください。

カタログほか

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
