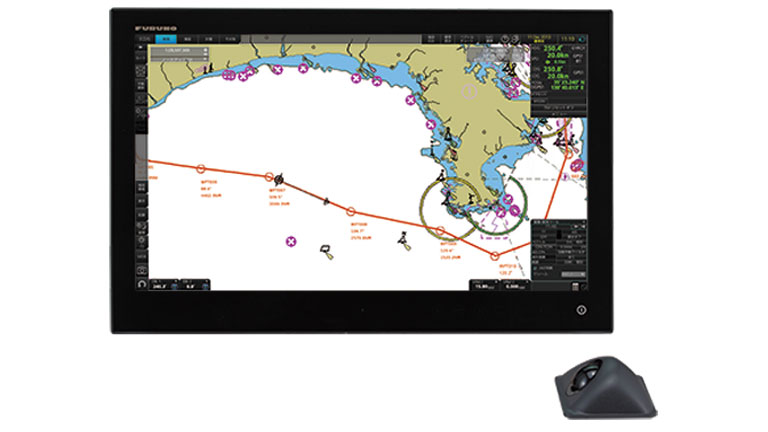

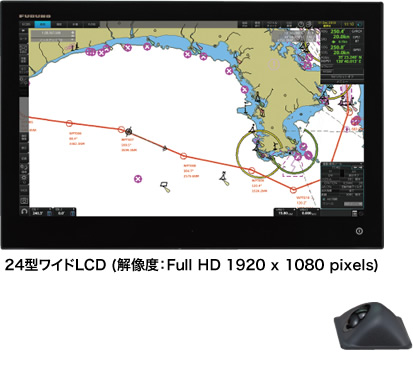

型式 FMD-3100

最新のIMO性能基準に合致、既存船へのECDIS追加装備や換装に適した装備性とシステム統合性を実現

商船

各種ダウンロード

特長
対応チャート
ユーザーインターフェイス
ソフトウェアバージョン
各種ダウンロード
お問い合わせ

トレーニング

特長

IACS UR E27に準拠^※

IACS UR E27についてはこちらをご覧ください。

単体ECDISとしての使用のみならず、船内に搭載された航海システムへの統合が容易に可能、既存船へのECDIS追加装備や換装に適した機器設計を実現

2つのLANポートを介して、当社レーダーや2台目のECDISへのスムースな統合が可能、4つのシリアル入力ポートで各種航海センサーとの接続が可能
船橋内の装備場所により卓上装備^※もフラッシュマウント装備も対応可能な柔軟性を持った装備を実現

卓上装備用のハンガーが必要になります(オプション)

メインECDISとしても、バックアップECDISとしても活用可能

FMD-3100の2台構成、もしくは、FMD-3200/3300のバックアップECDISとして採用することで、ペーパレスナビゲーション^※が実現可能になります。

ペーパレスナビゲーションの可否については、旗国によって異なるため、旗国海事監督官庁に確認を行ってください。

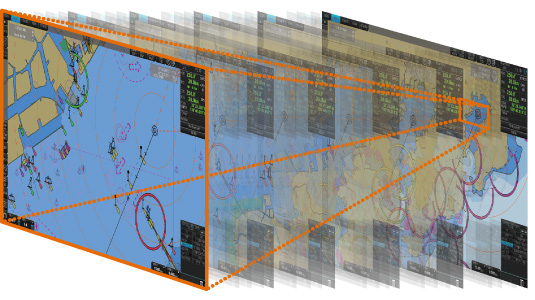

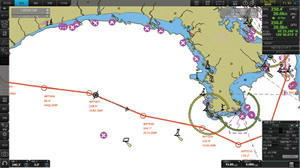

高速プロセッサと強力なグラフィックエンジンによる超高速なチャート描画を実現

HUB-3000を介してFAR-2107/2807シリーズレーダー、FCR-2109/2809、FAR-3000/3005シリーズチャートレーダーとの LAN接続が可能

レーダー/TTオーバーレイや、ルート情報、目的地情報等の共有が可能になります。

アナログレーダーとの接続には、オプションのレーダー接続箱 RCB-002が必要になります。

以下のIMO性能基準、及びIEC試験規格に準拠

IMO A.694 (17)
IMO MSC.191 (79)
IMO MSC.232 (82)
IMO MSC.302 (87)
IEC 60945 Ed. 4
IEC 61162-1 Ed. 5
IEC 61162-2 Ed. 1
IEC 61162-450 Ed. 1 AMD1
IEC 61174 Ed. 4
IEC 62288 Ed. 3

対応チャート

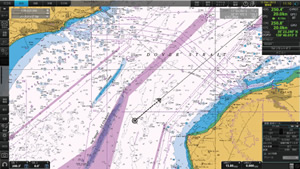

航海用電子海図 (ENC)

航海用ラスター海図 (RNC)

IHO/S-57 Edition 3 vector chart (IHO S-63 data protection scheme)
- Admiralty Vector Chart Service by UKHO
- C-MAP CAES
- Jeppesen Primar ECDIS Service
ARCS raster chart
C-MAP Professional+^※

C-MAP Professional+ も表示可能ですが、プライベートチャートのため、紙海図の代替として航海目的に採用することはできません。

Admiralty Information Overlay (AIO)対応

海図刊行後の水路、沿岸、港湾等の状況変化や航海上注意を要する海域の情報を含むUKHO(英国海軍水路部)が発行する最新の水路通報(一時関係通報、小改正通報)を一枚のデータレイヤーとして海図上に重畳表示することが可能です。AIOは、UKHOのAdmiralty Vector Chart Service (AVCS)に含まれる無償のサービスです。

AIOデータレイヤー表示

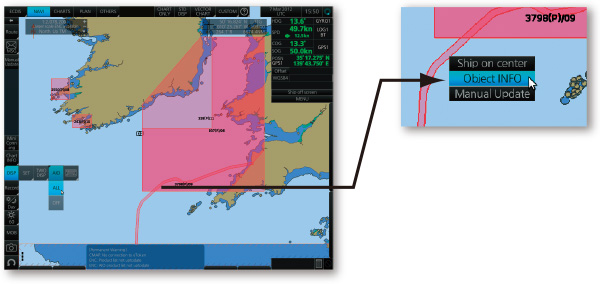

AIOオブジェクト上にカーソルを合わせて、右クリックすることで、コンテキストメニューが開きます。コンテキストメニュー内のObject INFOを左クリックすると、チャートオブジェクトウィンドウが開きます。

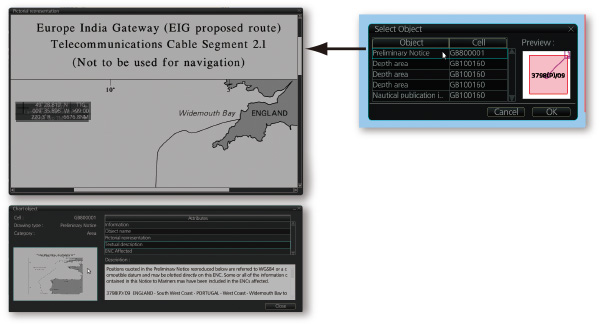

チャートオブジェクトウィンドウ
チャートオブジェクトウィンドウ上で閲覧したい水路通報を選択し、OKを左クリックすると、詳細情報を閲覧することができます。左下画面では、水路通報の本文のテクストおよび、関連する略図を確認することができます。

ユーザーインターフェイス

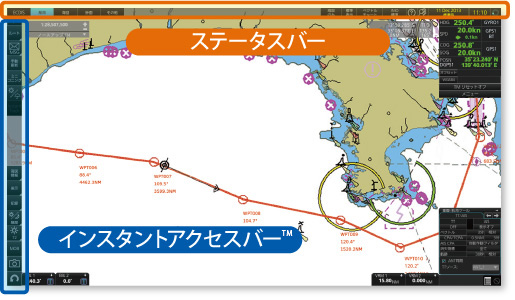

ステータスバーとインスタントアクセスバーの組み合わせで、必要なタスクを素早く呼び出し、実行可能とするタスクベースのオペレーションスキーム

FMD-3100の操作体系は、操作上必要なタスクに素早くアクセスできるように設計された2つの操作ツール(ステータスバーとインスタントアクセスバー™)を中心に形成されています。画面トップにあるステータスバーは、各動作状態についての情報を、画面左側のインスタントアクセスバーは、実行可能なタスクが一覧表示されています。これらのツールを活用することで、ユーザーは複雑なメニューの深い階層へアクセスすることなく、操船上必要とされる一連のタスクに素早くアクセスすることが可能となります。

プルダウンメニュー

ボタン右下に三角形の表示のあるボタンを左クリックすると、プルダウンメニューが展開され、カーソル位置で実行可能なタスク一覧が表示され、素早いタスク実行が可能になります。

ソフトウェアバージョン

ソフトバージョン	01.25 01.47 01.63	03.04^※ 03.15^※ 03.19^※ 03.23^※ 03.31^※ 03.33^※
ECDIS試験規格	IEC 61174 Ed.3	IEC 61174 Ed.4
使用可能チャート (ENC)	S-57 Ed. 3.1, S-57 Ed. 3.1.1 and S-57 Maintenance Document (Cumulative) No. 8
使用可能チャート (RNC)	S-61 Ed. 1.0
ECDIS プレゼンテーションライブラリー	S-52 PresLib Ed. 3.4	S-52 PresLib Ed. 4.0
ECDIS 表示色彩・記号仕様基準	S-52 Ed. 6.0	S-52 Ed. 6.1
ENCデータ保護	S-63 Ed. 1.1.1	S-63 Ed. 1.2.0
IHO CDS適合	S-64 Ed. 2.0.0	S-64 Ed. 3.0.1
