- GPS/プロッタ

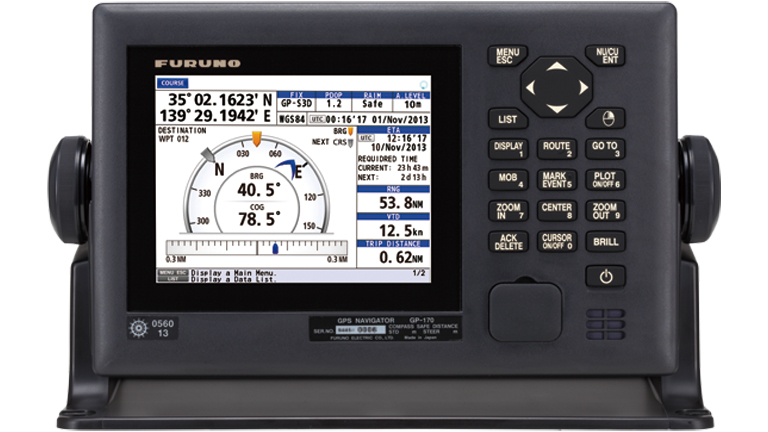

型式 GP-170
- 商船、漁船、ワークボート（官公庁船・作業船）
特長
IACS UR E27に準拠※
- IACS UR E27についてはこちらをご覧ください。
国内衛星測位システム「みちびき」対応機能が更に充実！
- 第一種衛星航法装置 国内初！ 災危通報・SLASに対応！
内閣府のホームページで古野電気「GP-170」（GPS航法装置）が紹介されています。
以下のサイトでご覧いただけます。
日本独自の準天頂衛星測位システム「みちびき」充実の機能対応
- 衛星測位サービス
GPSを補間し、より安定した測位を提供
- サブメータ級測位補強サービス（SLAS）
より高精度な測位が可能
- 危機管理通報サービス（災危通報）
衛星から直接防災情報を受信し、ユーザーに通知
最新のIMO性能基準・IEC試験基準に適合
レーダー、AIS、ECDIS、オートパイロット、音響測深器、その他の航海/通信機器の測位センサーとして高い性能を発揮いたします。
機能 | IMO性能基準 | IEC試験基準 |
|---|---|---|
GPS | MSC.112 (73) | IEC61108-1 |
GLONASS | MSC.113 (73) | IEC61108-2 |
DGNSS | MSC.114 (73) | IEC61108-4 |
MULTI ※ | MSC.115 (73) | --- |
Alert Management | MSC.302 (87) | IEC62923-1/-2 |
- Combined GPS/GLONASS
新規GPSコア、アンテナの採用により、高い信頼性で位置情報を安定的に提供
耐マルチパス（反射波低減）機能を搭載した高感度GPSコア、及びマルチパス耐性を向上したアンテナを採用しています。
DGNSS ※、SBAS（Satellite-Based Augmentation System: 静止衛星型衛星航法補強システム）、SLAS（サブメータ級測位補強サービス）に対応で、測位精度の向上可能
- 海上保安庁によるディファレンシャル局運用は2019年3月1日に終了いたしました。国内では、みちびき測位補強サービス「SLAS」をぜひご利用ください。
最大10 Hz（10回/秒）の測位結果を提供可能
表示部のフロントパネルにUSBポートを具備、ルート情報やメニュー・ユーザー設定情報のインポート/エクスポートが可能
デュアル（二重化）仕様対応でシステムバックアップが可能
2台の受信演算部の間で、目的地ルート等のデータの共有および一方で設定されたデータを他方で同時に記憶、バックアップすることができます。
ブリッジシステムへのスムースなネットワーク統合を可能にするLANインターフェイスを具備
IEC 61162-450のネットワークでセンサー情報入出力及びアラームシステムとのインターフェースが可能となります。
5.7型カラーLCD（解像度VGA 640 × 480 pixels）でデータを見やすく表示
シンプルなメニュー操作
カーソルパッドでのメニュー操作、もしくはメニューアイテムに割り当てられた番号ボタンを押すことでメニューアイテムの選択・操作が容易に可能です。
強化された航路計画・管理機能
- 寄港地滞在時間や航路別速度設定等のより細かな情報、設定をルートに組み込むことが可能です。
- 外部PC航法ルート作成を支援できます。（GPXフォーマットに対応）
- ECDIS（FMD-3xxxシリーズ）で監視しているルート情報を共有して表示することが可能です。

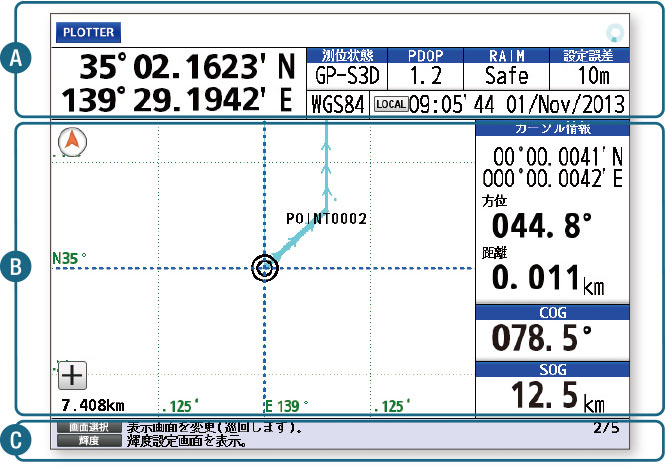

表示画面
プロッタ画面、衛星画面、ハイウェイ画面、航法画面、災危通報画面、数値画面の表示モードを選択可能
A 測位表示・アイコン表示エリア
B メイン表示エリア（詳細は以下をご覧ください）
C 操作ガイダンス・警報表示エリア（発生中の最上位警報）

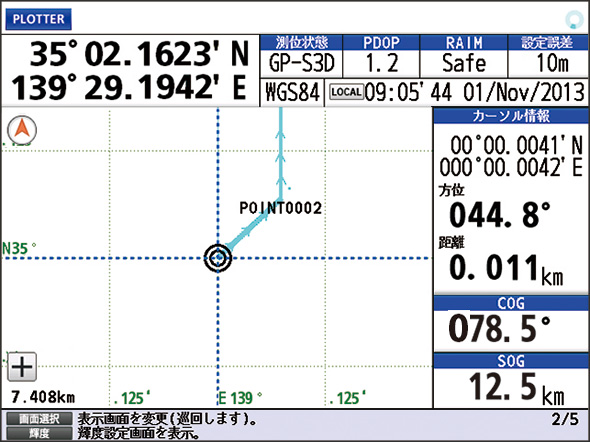

プロッタ画面
表示可能な情報
- 簡易プロッタ
- カーソル情報
- コンテキストメニュー
- 気象情報（風向風速）
- 対地船速（SOG）/対地針路（COG）データボックス

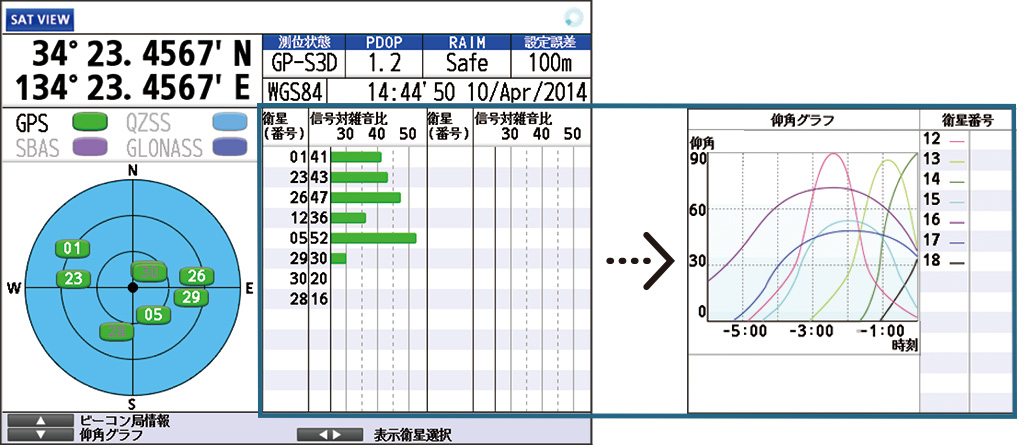

衛星画面
衛星シグナル受信強度、および衛星抑角の各6時間の推移を線グラフで表示できます。
表示可能な情報
- スカイプロットによる衛星捕捉状況表示
- GNSS/SBAS衛星シグナル受信強度（グラフ表示）
- 衛星仰角グラフ表示
- ビーコン局詳細情報

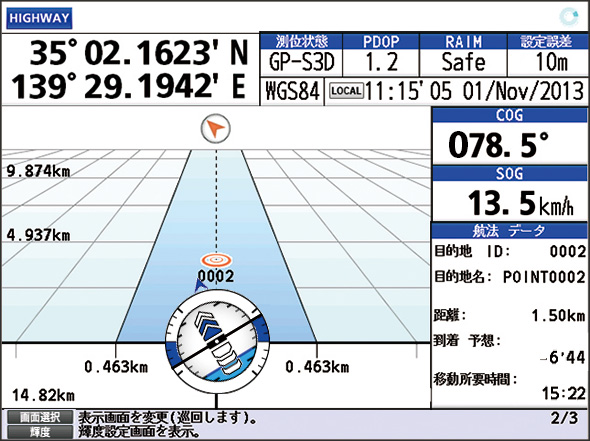

ハイウェイ画面
表示可能な情報
- コース情報
- 対地船速（SOG）/対地針路（COG）データボックス
- コースずれ設定値許容範囲表示
- 自船ゲージ（上下動、横揺れ、傾斜）表示

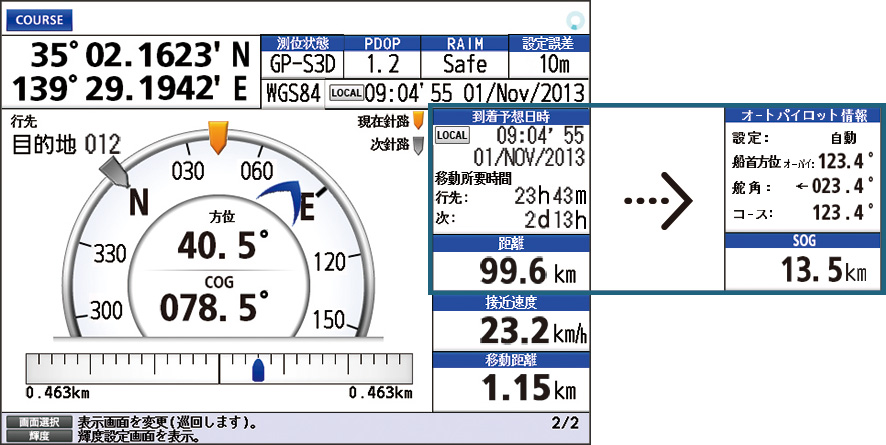

航法画面
オートパイロット接続時
表示可能な情報
- コース情報表示（目的地名/目的地までの方位、対地針路/コースずれ到着予想日時データボックス）
- オートパイロット情報データボックス
- 接近速度表示、航程時間表示

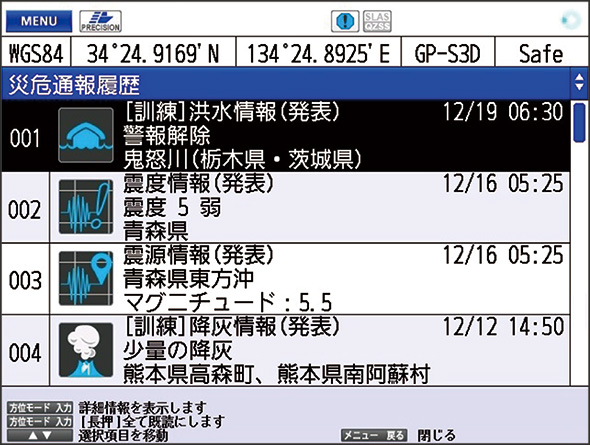

災危通報画面
災害情報では、緊急地震速報、震源情報、震度情報、洪水情報、津波情報、北西太平洋津波、火山情報、降灰情報、気象情報、台風情報、海上情報が表示されます。
通報履歴画面

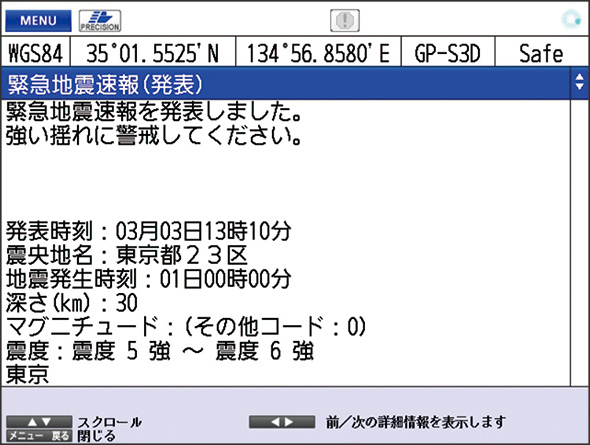

詳細情報表示画面

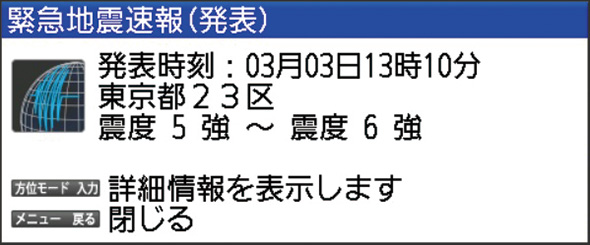

通報受信時ポップアップ（通常のプロッタ画面上にも表示されます）
表示可能な情報
- 災危通報履歴表示
- 受信メッセージ詳細表示
- 受信時ポップアップ表示

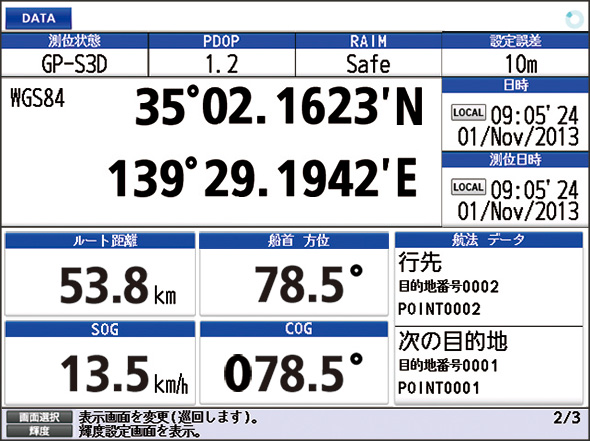

数値画面
表示可能な情報
- 用途に合わせてメニューで設定可能な航行情報を表示
系統図

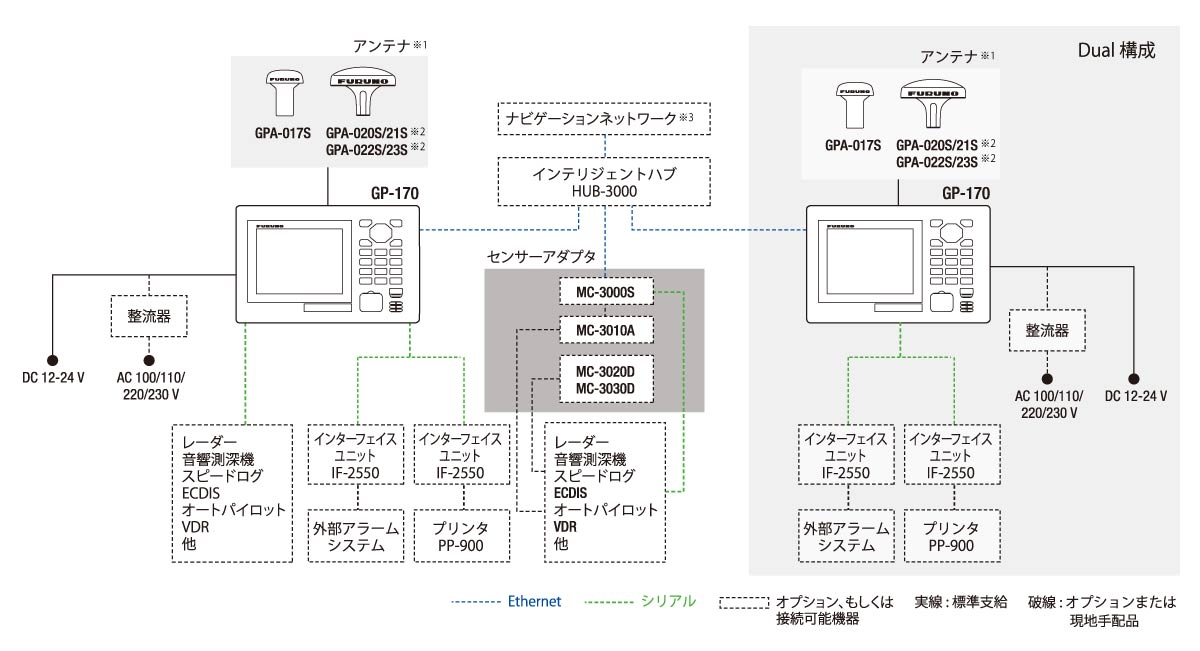

新造船向け
LAN接続を介してブリッジシステムへのネットワーク統合が容易に可能になります。
- アンテナリスト参照。
- ビーコン受信機内蔵時に選択。
- 本系統図は一例です。船級要求等によりナビゲーションネットワーク構成が異なりますので、詳細は弊社営業員にご相談下さい。

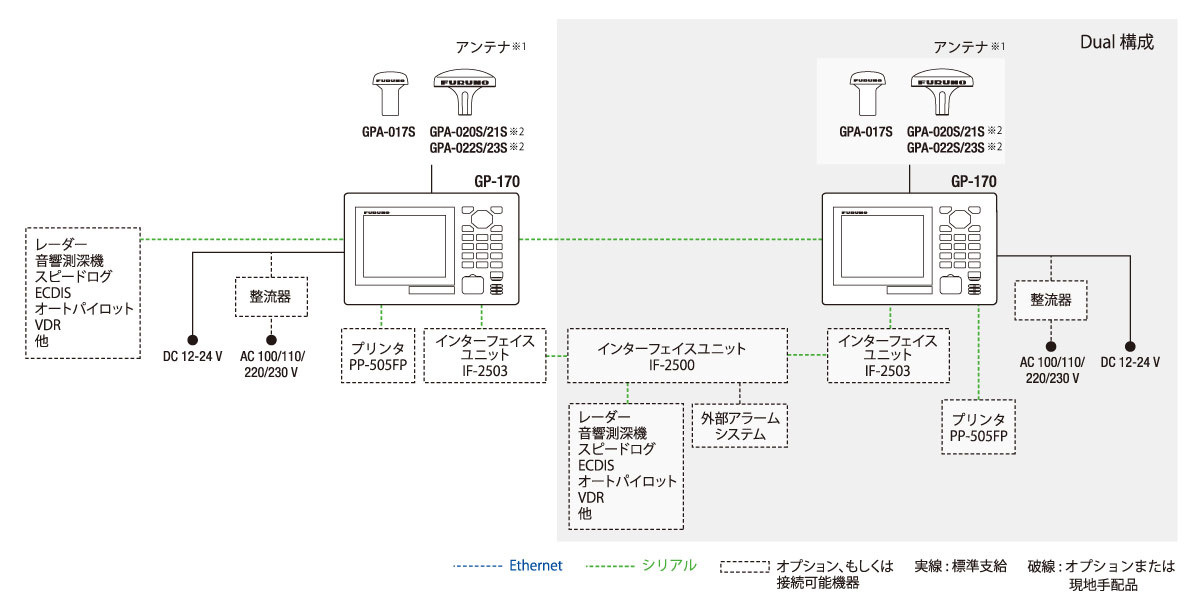

換装対応時
フルノGP-80/90/150からの換装の場合、受信演算部の入れ替えのみで完了します。（現在使用中のケーブルを流用できます）
- アンテナリスト参照。以前に装備されていたGP-150のGPA-019Sを使用可能ですが、型検対応のDGPS機能要求時には、GPA-021Sへの交換が必要になります。
- ビーコン受信機内蔵時に選択。
アンテナリスト
GPA-017S | GPA-019S | GPA-020S | GPA-021S | GPA-022S | GPA-023S | |
|---|---|---|---|---|---|---|
GPS | ○ | ○ | ○ | ○ | ○ | ○ |
QZSS | ○ | ○ | ○ | ○ | ○ | ○ |
GLONASS | − | − | − | − | ○ | ○ |
Multi | − | − | − | − | ○ | ○ |
DGPS | − | − | − | ○ | − | ○ |
DGLONASS | − | − | − | − | − | ○ |
SBAS | ○ | ○ | ○ | ○ | ○ | ○ |
本製品は船舶設備規定により搭載が義務付けられる「第１種衛星航法装置」の要件を満たしております。
ただし、本サイトでご紹介する下記の新機能については、現在国土交通省に対し型式承認内容の変更申請中となっております。型式承認の内容が更新され次第、本サイトにてご案内いたします。
2020年10月現在 変更申請対象となっている機能
- みちびき（災害・危機管理通報サービス）
- GLONASS/DGLONASS/MULTI（GPS＋GLONASS）測位機能
