本船データ活用プラットフォーム

フルノオープンプラットフォーム

型式 FOP

NEW

船陸間一体での船舶運航を支援するデータ活用プラットフォーム

FURUNO Open Platform（FOP）-フルノオープンプラットフォーム- は、運航中の本船データをひとつのプラットフォームに集約することで、運航状況や各種航海用計器やエンジンなどの稼働状況をリアルタイムに陸上から確認することができます。

万が一船舶に障害が発生した場合には、その障害状況をデータから把握し原因究明に役立てたり、必要な保守部材の特定を行えるなど、保船業務の効率化に貢献します。

船内環境の構築、および陸上でのデータ活用の基盤をお客様ごとにカスタマイズしてご提供することで、本船データ活用の環境構築をサポートいたします。

商船、ワークボート（官公庁船・作業船）

各種ダウンロード

特長
仕様
活用例
認証取得
各種ダウンロード
お問い合わせ

特長

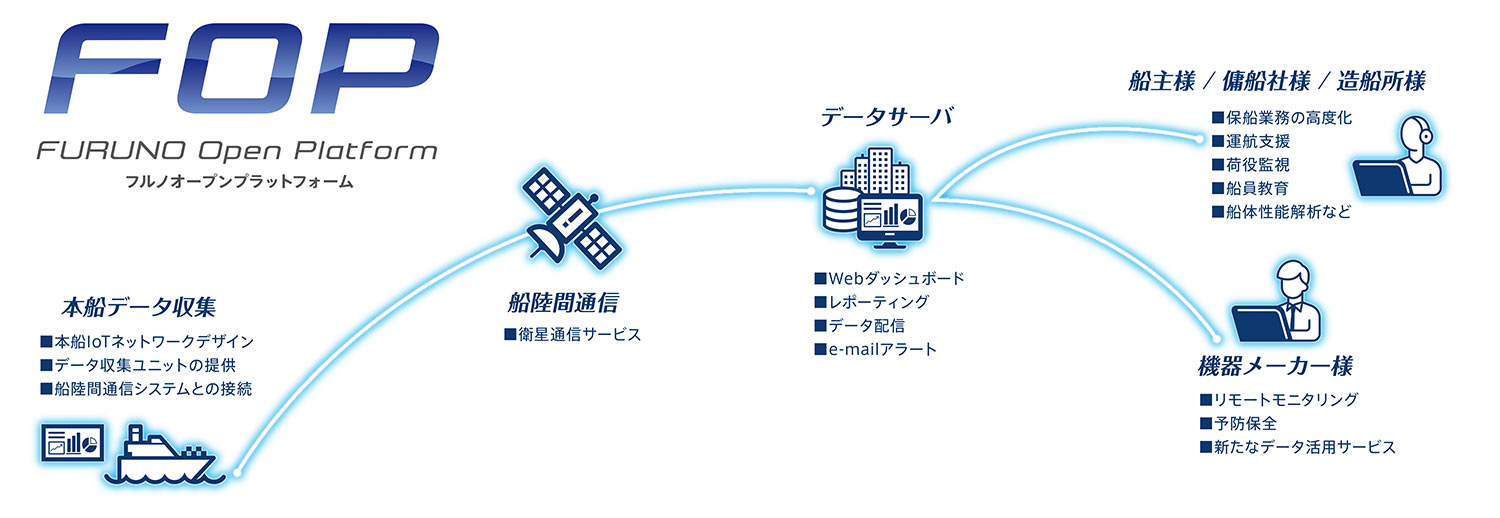

海と陸をつなぐデータ活用

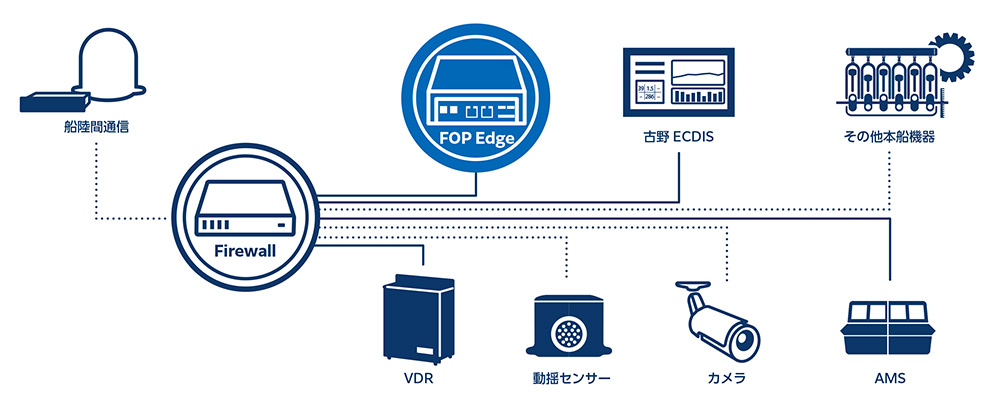

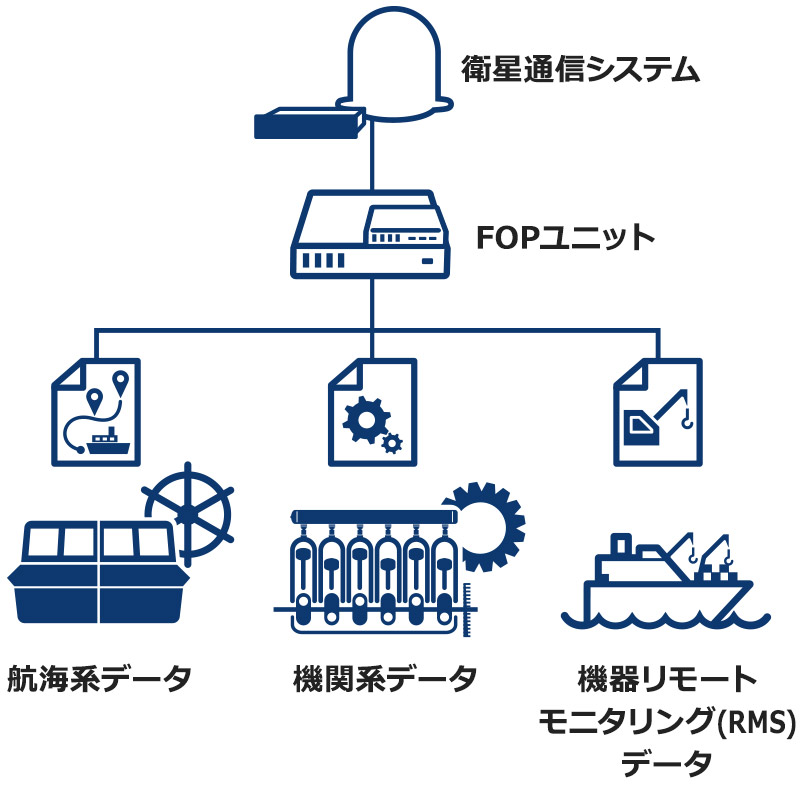

船側で本船データ収集システムを構築　 - FOP Edge へ集約 -

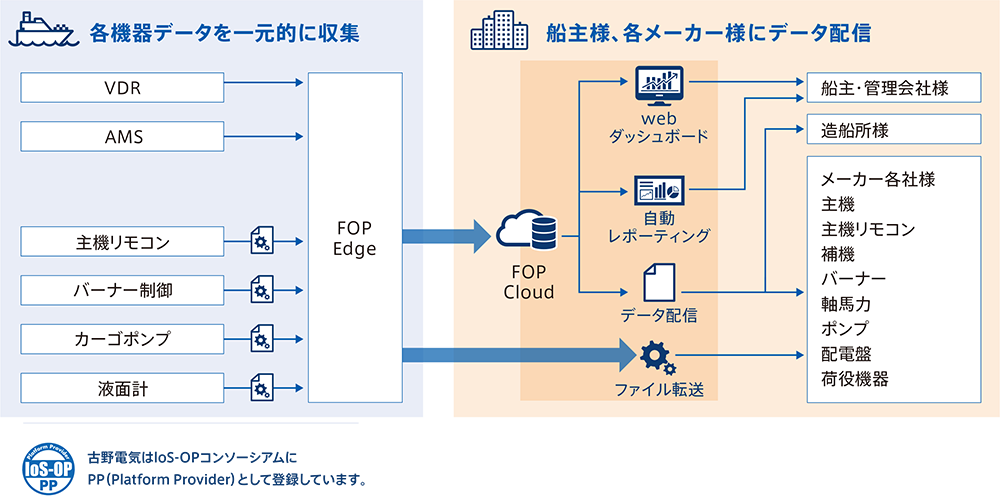

運航船舶の機関データやエンジンの稼働状況、積載貨物の積み下ろし状況、航海計器から得られる情報などを船舶内に設置したFOP Edge（データ収集ユニット）へ集約し、陸側の船主様、傭船者様、造船所様や機器メーカー様へFOP Cloud（クラウドサーバー）を介して情報を共有します。

VDRからは航海情報、ECDISからは航路モニタリング情報、AMS （エンジンデータロガー）から機関アラームなどをリアルタイムで収集します。他社メーカー製のVDRやAMS（エンジンデータロガー）についても対応しており、お客様の用途やご希望に応じた本船データ活用のプラットフォーム構築が可能です。ネットワーク構築についても支援いたします。

最短1秒周期の高粒度データを取得可能
暗号化されたサイバーセキュアな通信環境
通信遮断時のデータ保存機能と自動再送機能
データの一次計算処理機能
豊富な機器接続インターフェイスを実装

陸側から本船運航状況をモニタリング　- FOP Cloud /FOP Shore viewer-

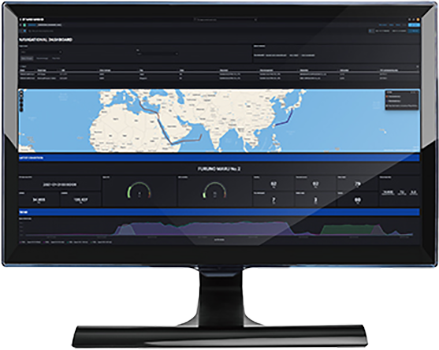

クラウドサーバーFOP Cloudを経由してウェブアプリケーションFOP Shore viewerから本船データを一元化して確認することができます。

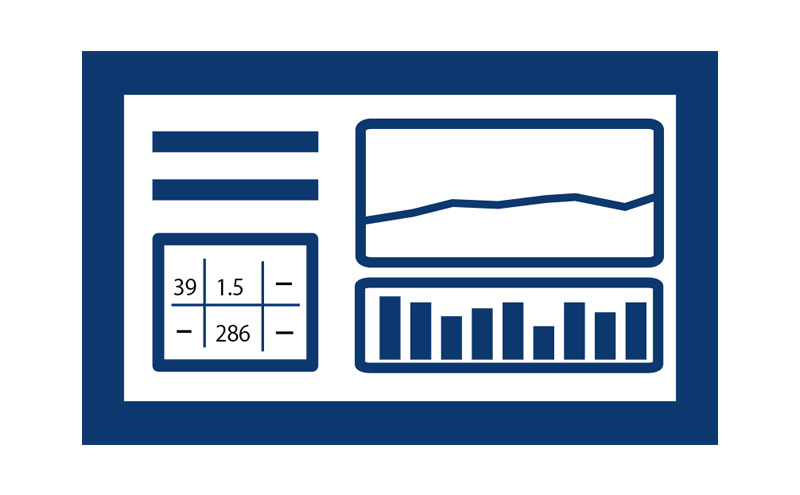

FOP Shore viewer ダッシュボード（標準）

陸側からの監視・サポートを支援するためのモニタリングダッシュボードは標準で3種類ご用意しています。

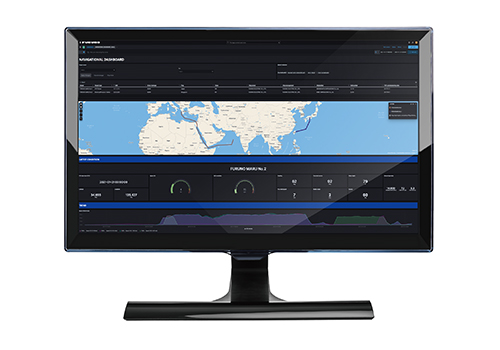

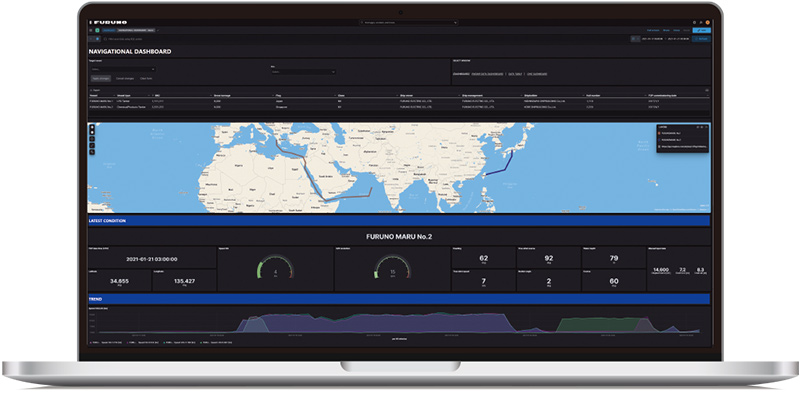

Navigational dashboard
航海関連データモニタリングによる本船運航状況の把握

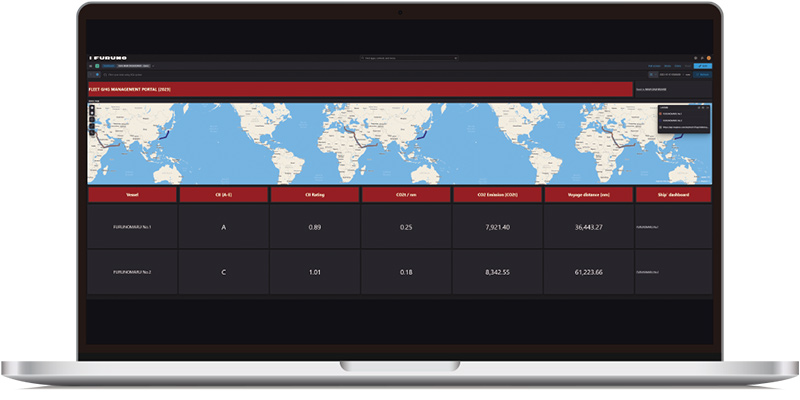

GHG dashboard
CII関連データの自動計算による環境指標の把握

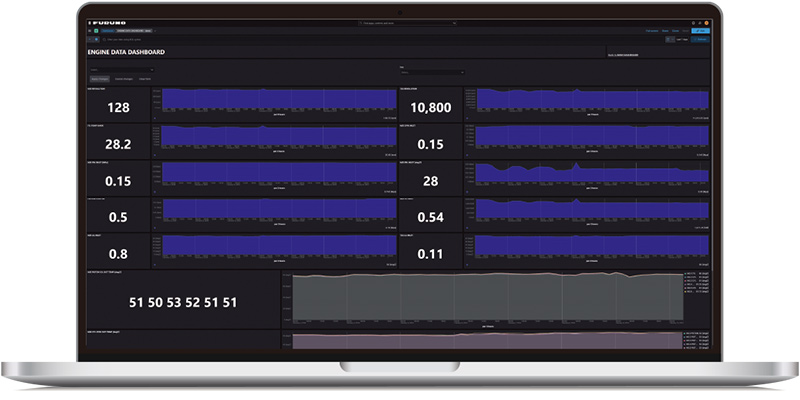

Engine data dashboard
機関系データの時系列モニタリングによる機関状態異常の把握

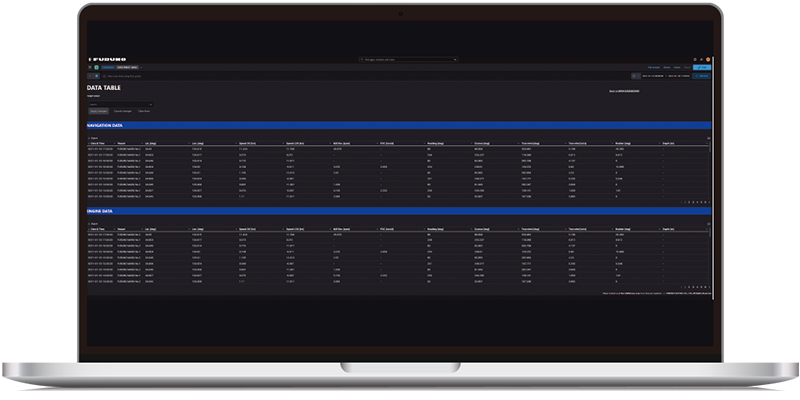

Data downloader
CSVフォーマットで出力可能

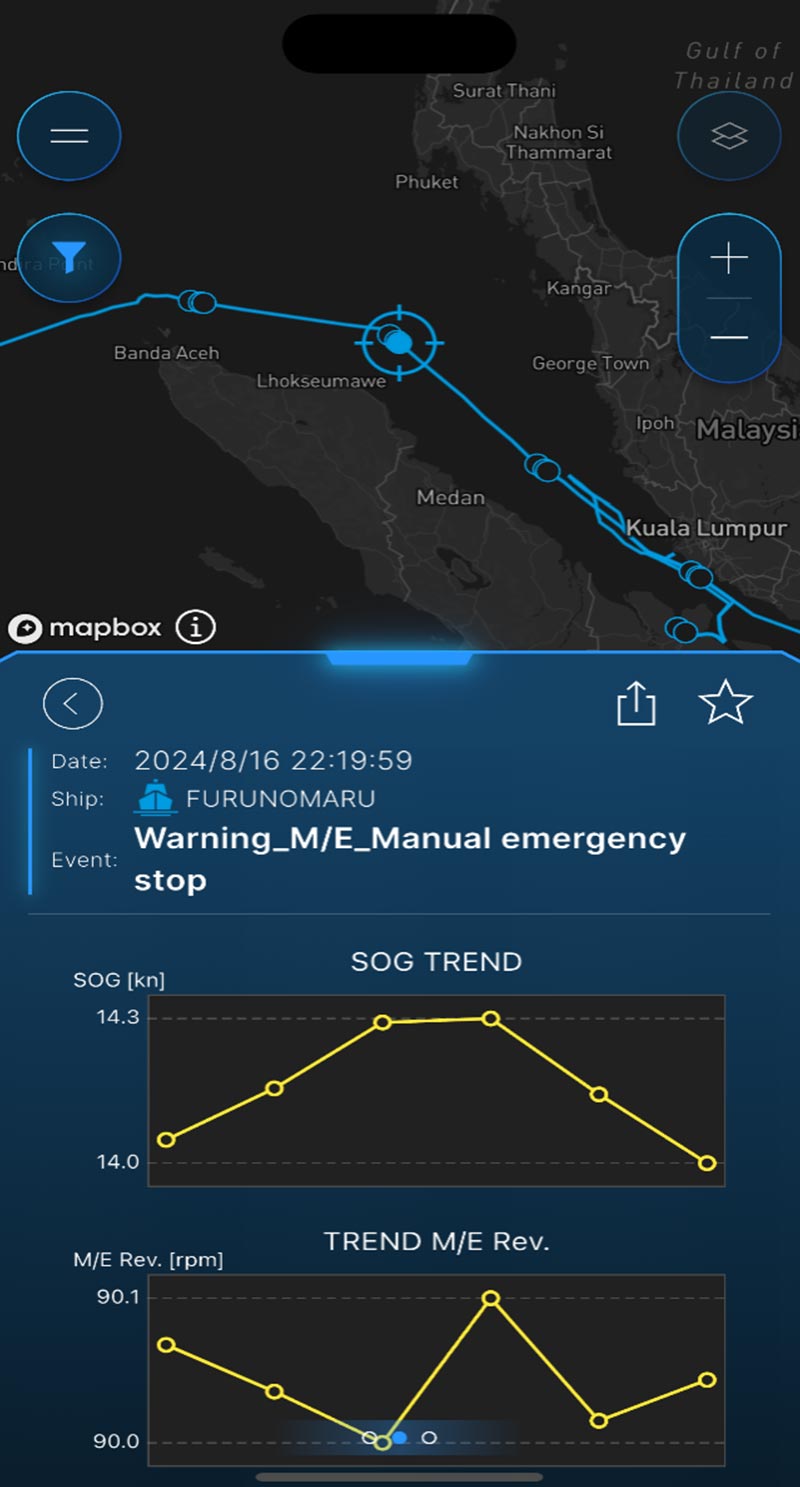

FOP iOS向けアプリケーション - FOP Notice -（標準）

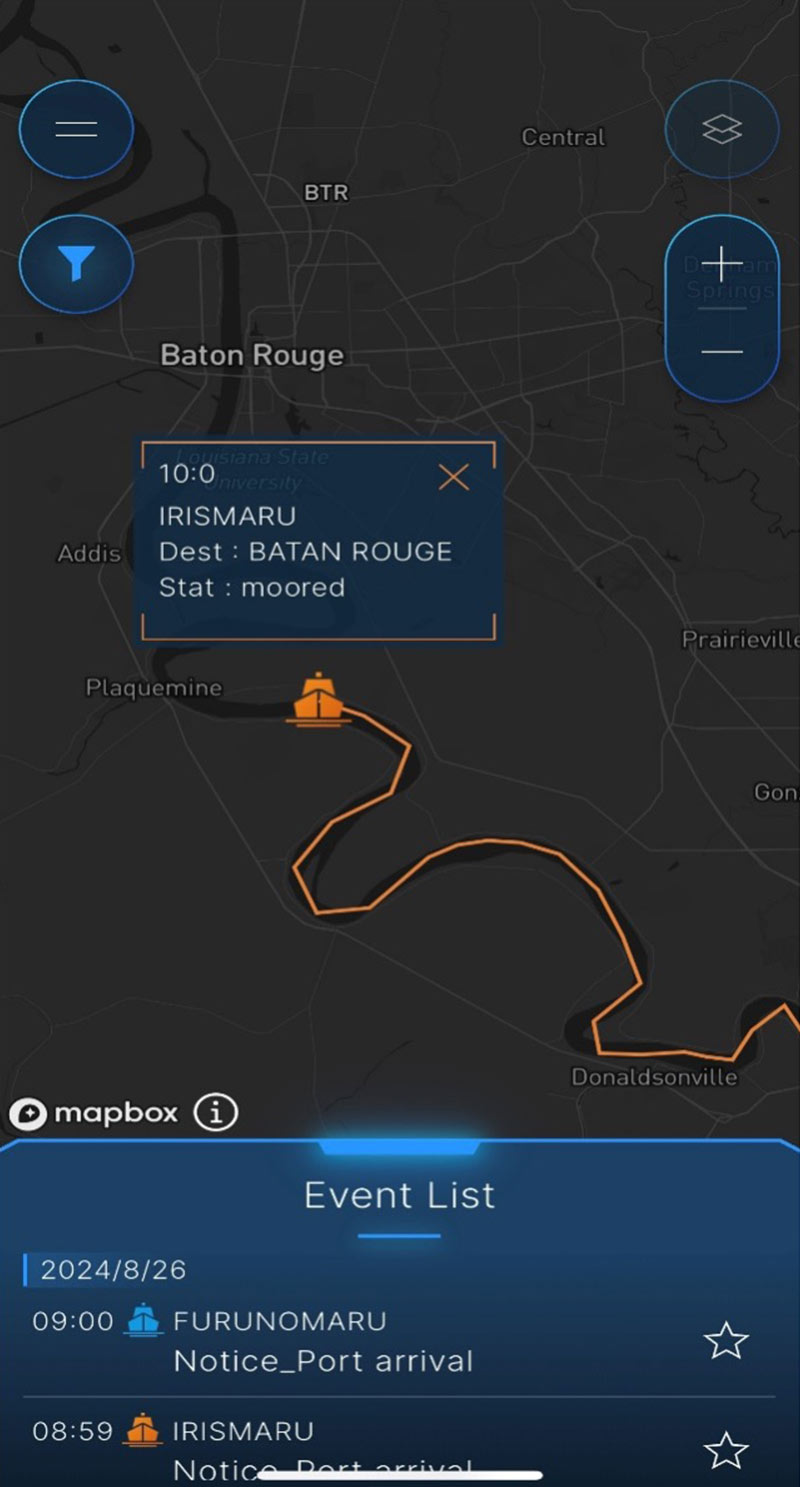

本船データをもとにFOP Shore viewerで生成されたイベントを通知するiOS向けアプリケーションです。
お手元のデバイスへ即座に通知することで、トラブル発生時の初動対応や意思決定の迅速化に役立ちます。

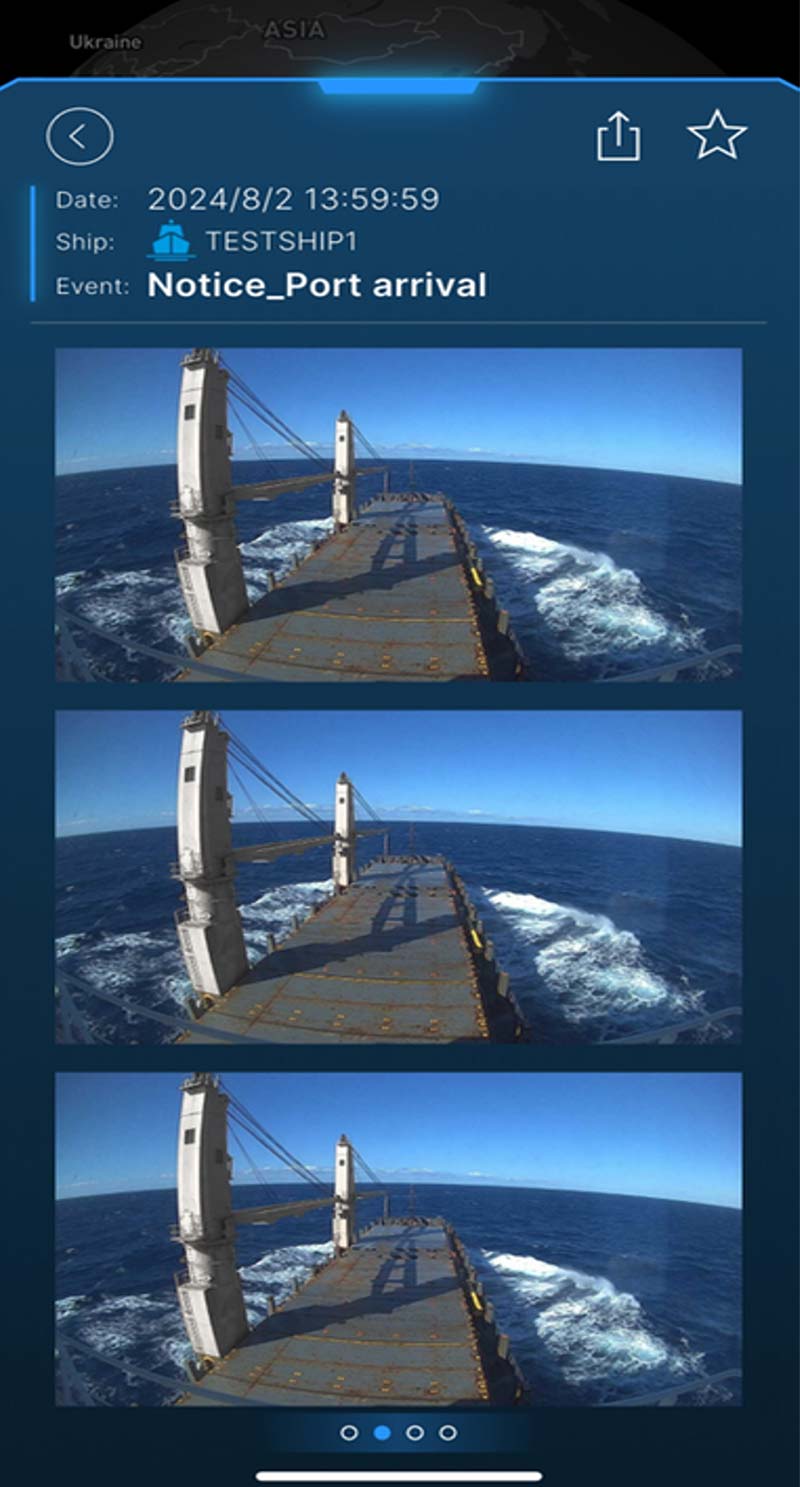

本船オペレーションや機器状態の変化を即座にお知らせ

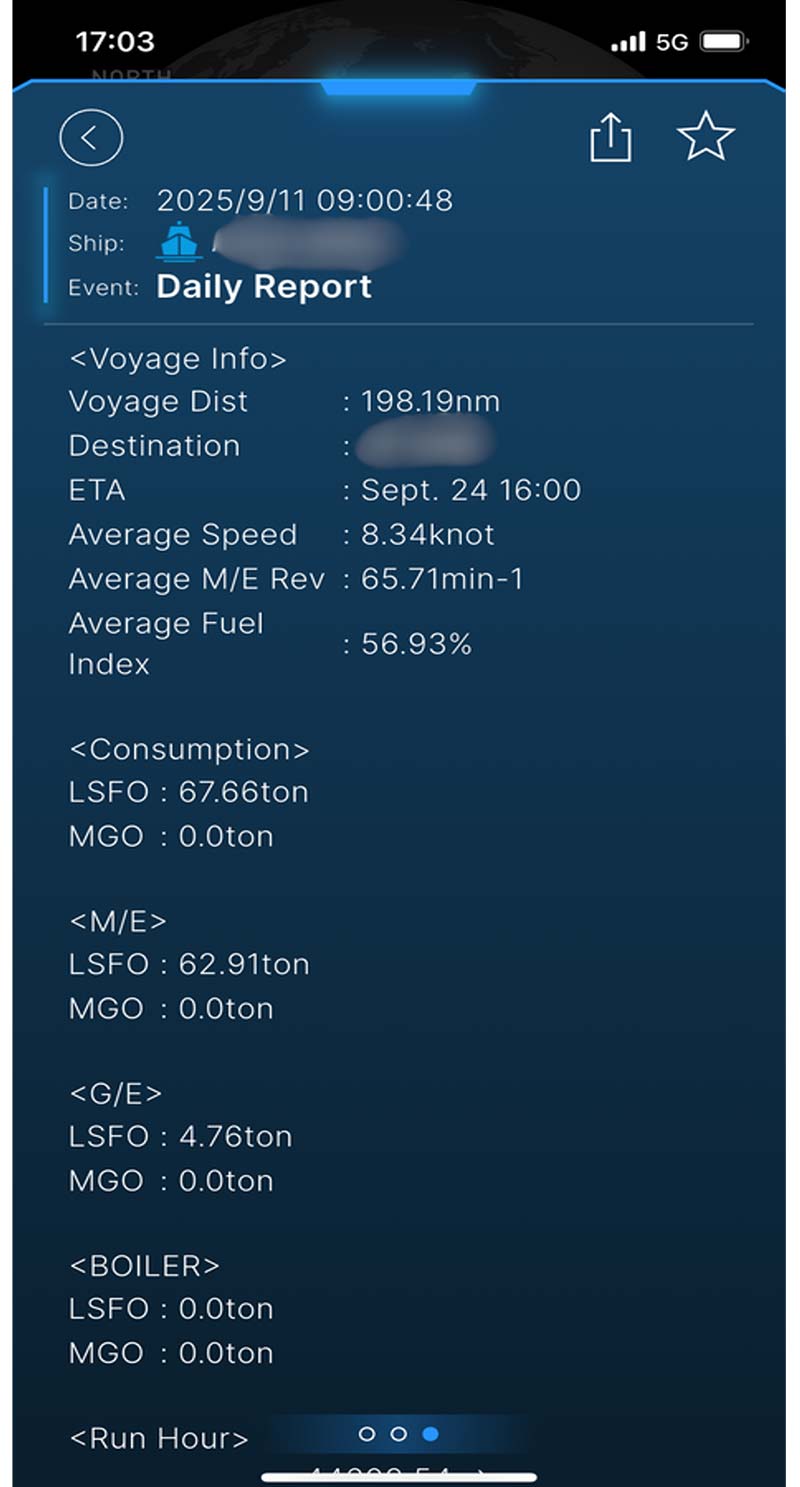

本船データを要約したデイリーレポート

FOP Shore viewer ダッシュボード（オプション）

お客様のご要望に応じたカスタムダッシュボードの作成も可能です。
ニーズに沿って幅広い業務支援を実現いたします。

カスタムダッシュボード例

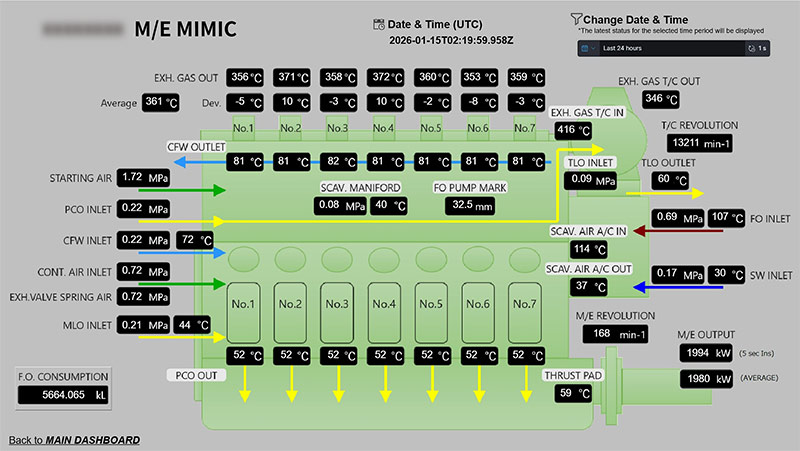

機関ミミック

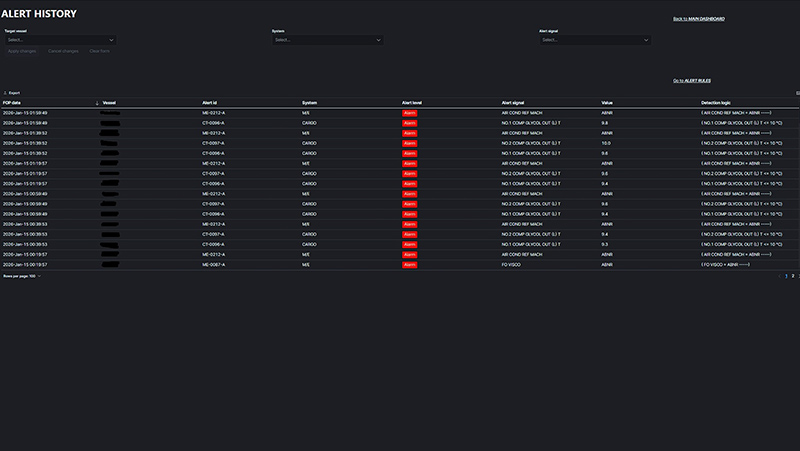

機関アラートリスト

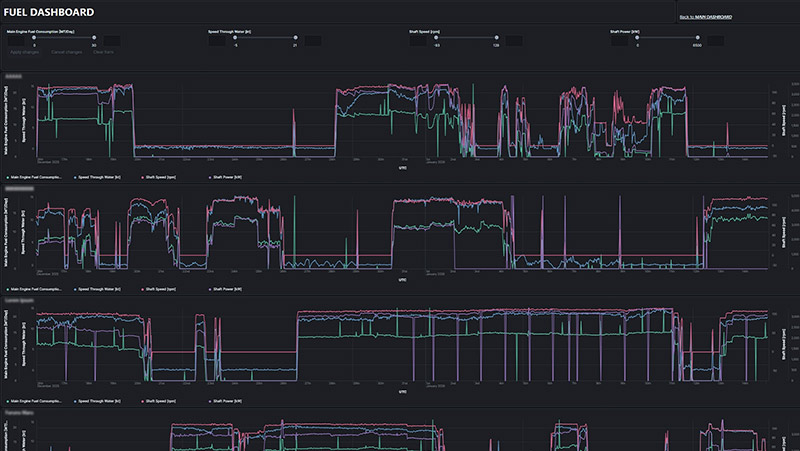

船速/燃料消費量モニタリング

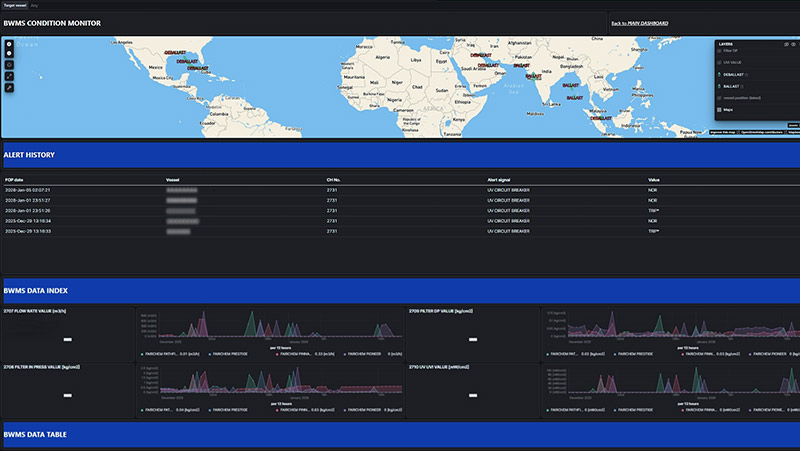

BWMSモニタリング

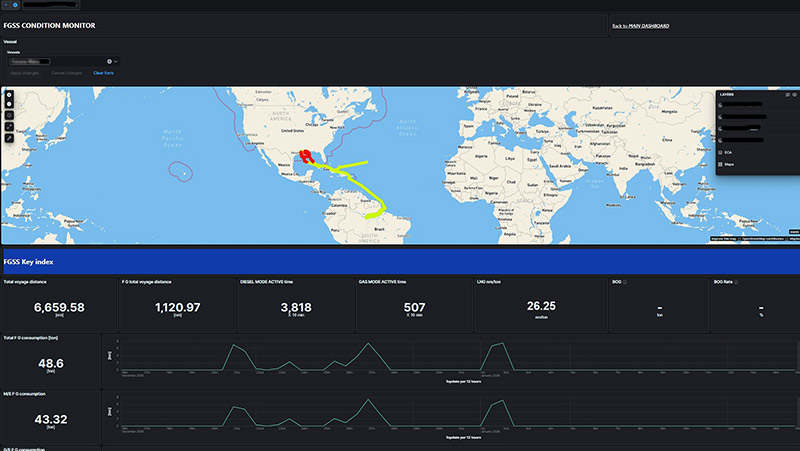

FGSSモニタリング

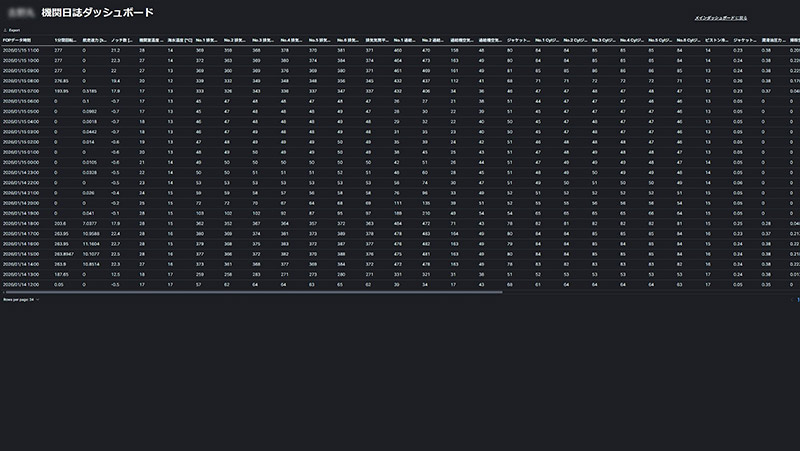

Noon report項目のデータリスト

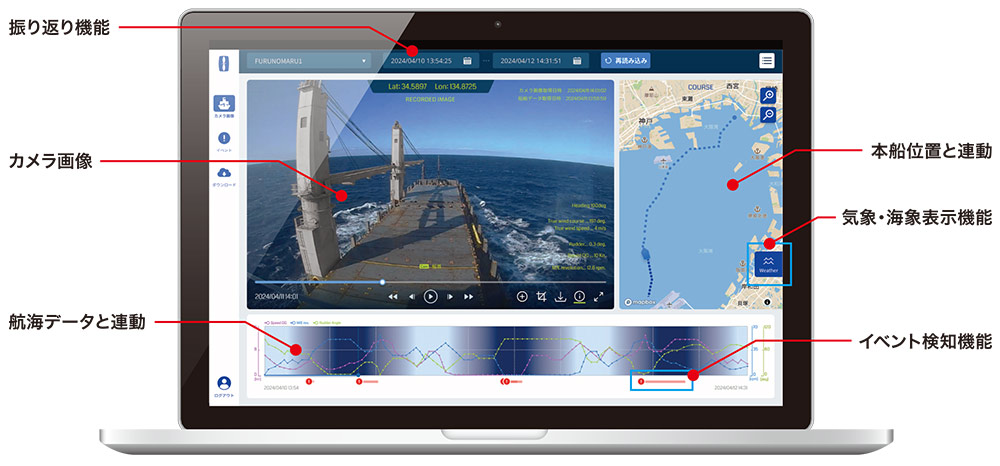

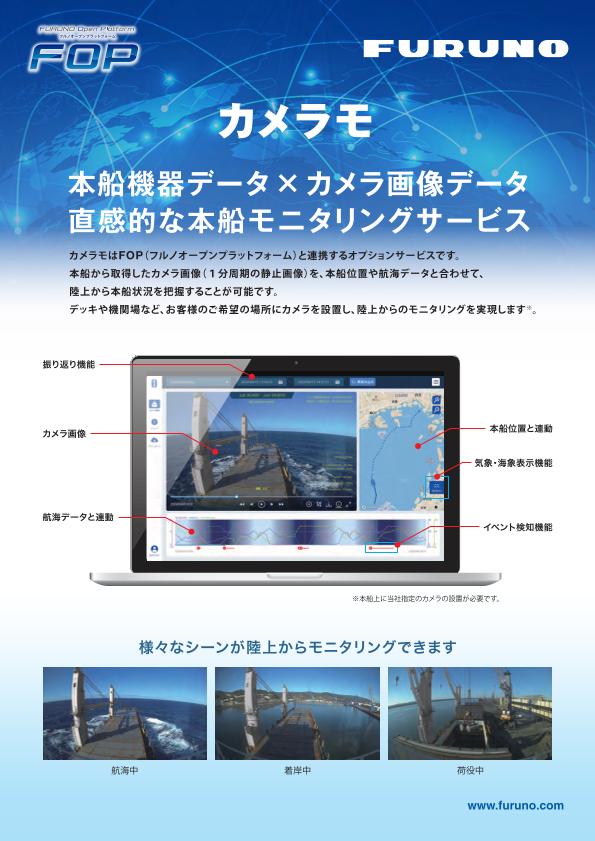

カメラ画像モニタリングダッシュボード（オプション）

本船カメラから取得したカメラ画像（1分周期の静止画像）をIoTデータと組み合わせてモニタリングできるダッシュボードです。
本船位置や航海データと合わせてデッキ上の人の動き、荷役進捗状況などを把握できます。さらに、AIがカメラ画像を解析し、入出港、荒天航海、荷役状況、甲板上の危険作業などをイベントとして検知・一覧表示する機能も備えています。

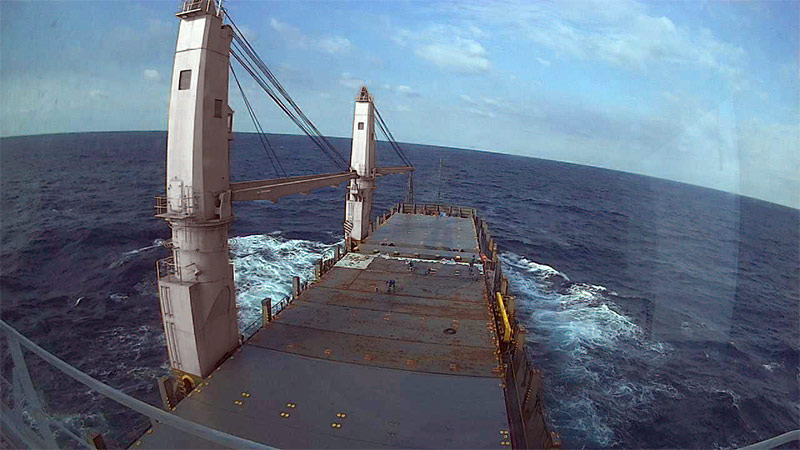

甲板作業時

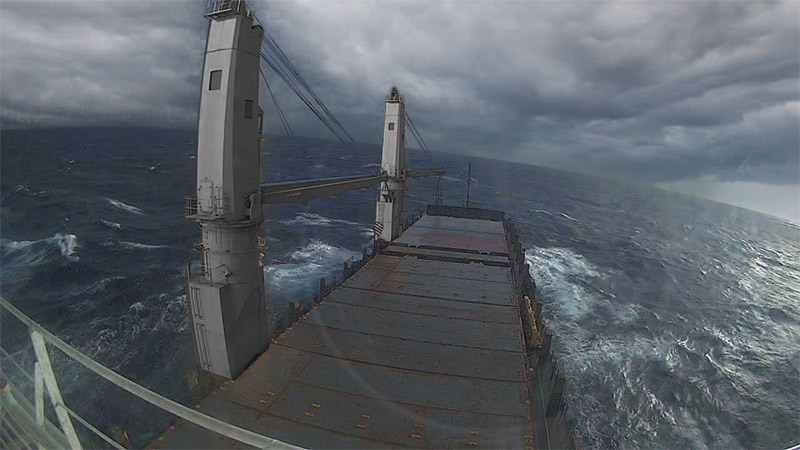

荒天航海時

本船上に当社指定のカメラ設置が必要。

他社クラウドサービスとの連携（オプション）

FOP Cloudを他社サーバー/アプリケーションに連携することでFOP Cloud内本船データをご希望のアプリケーションでご活用いただけます。WEB API, SMTPなど、お客様のご要望に応じて対応可能です。

接続実績

上記以外の連携サービスについてもご相談ください。

仕様

FOP Edge（船側システム）

基本構成

FOP Edge、UTM（Firewall）、リモートアクセス用PC、その他接続部材

接続機器

標準：VDR、AMS（エンジンデータロガー）、ECDIS（フルノ製）
オプション：動揺センサー、波浪レーダー（フルノ製）、カメラ（カメラ画像モニタリングダッシュボード用）、その他本船機器（※ 別途ご相談ください）

対応プロトコル

IEC61162-1/2、Modbus（RTC/TCP）、SMB、FTPなど

サンプリング周期

1秒〜

一時処理

周期：1分〜　
項目：瞬時値、平均値、標準偏差、最大、最小

送信周期

5分〜

送信プロトコル

HTTPS、SMTP

FOP Cloud

機能

データ保管/出力、FOP Shore viewer（ウェブアプリケーション）、データ連携（オプション）

FOP Shore viewer

対応ブラウザ

Google Chrome™ / Microsoft Edge
※ デバイスや通信環境はお客様手配

PC画面標準構成

Navigational dashboard、Engine data dashboard、GHG dashboard、Data Downloader

オプション機能および画面

モニタリング機能、カメラ画像モニタリングダッシュボード、カスタムダッシュボード
アラート通知、他社クラウドサービスとの連携

モバイル用アプリ

FOP Notice
対応OS：iOS
対応OSバージョン：15.0以降

活用例

本船でつなぐ、つながるFOP

船内データ収集、活用最適化を実現するために、他機器メーカー社様と共創活動を行い船舶業務のDX化を推進しています。

豊富な搭載実績

FOPは100隻以上の内航船・外航船に導入、ご活用いただいております。

データ連携の活用実績

NAPA Fleet Intelligenceとの連携で効果的な運航パフォーマンス最適化

FOPで取得した航海情報や燃料消費量などのデータを、NAPA社の運航支援ソリューション「Fleet Intelligence」で活用し、航路最適化や船体性能解析を通じて、燃料消費量およびGHG排出量の削減対策にご利用いただけます。

データ収集システムTMIP（Terasaki Marine Information Platform）との連携で機関トラブルシューティング効率化

TMIPで収集したデータをFOP Cloudでご提供する機能にてご活用いただくことが可能です。TMIPとの連携により、通常のFOP Shore Viewer機能に加え、本船のリアルタイムなアラート監視を実現し、障害対応の初動を迅速化します。さらに、必要に応じてFOP Cloudから船上TMIPへアクセスし、高粒度データを取得できるため、障害発生時の早期解決を強力にサポートします。
詳しくはこちらをご覧ください。

認証取得

FOPは以下の認証を取得しています。

英ロイド船級「Digital Twin READY」、「Cyber Security Level 1」

FOP-フルノオープンプラットフォーム-は品質と信頼性が英国船舶協会ロイド・レジスターより評価され、DHM（デジタル・ヘルス・マネジメント）プロバイダー要件の一つである「Digital Twin READY」認証と、船舶のセキュリティ要件を満たす「Cyber Security Level 1」認証を取得しました。
詳しくはこちらをご覧ください。

日本海事協会「Innovation Endorsement」

日本海事協会が革新技術を対象に認証する「Innovation Endorsement for Products & Solutions」を取得しました。この認証は、FOP-フルノオープンプラットフォーム-が船舶に搭載された当社機器のデータを収集・可視化し、リアルタイムで監視することでメンテナンス品質の向上を実現している点が高く評価されたことによるものです。
詳しくはこちらをご覧ください。
