ETC車載器の取付け案内
ETC車載器の取付け方法をご案内
- ETC2.0/ETC車載器

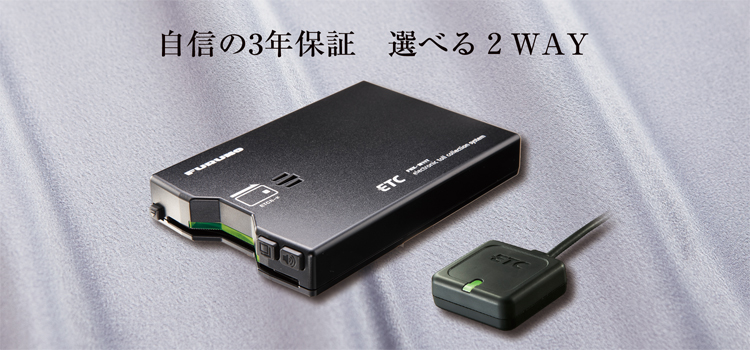

ETC車載器 アンテナ分離型
型式
FNK-M11T
- 生産終了製品
カードイジェクト方式の音声/ブザー切替え案内タイプ
次世代ETC！GPS付き発話型 ETC2.0車載器はこちら FNK-M100（一般用） FNK-M100RS1（業務用）
※本製品はETC2.0には対応しておりません。
- ETC2.0/ETC車載器
特長
メーカー３年保証
カードイジェクト方式
音声/LED、ブザー/LEDモード切替機能
LED内蔵アンテナ
抜き忘れ防止機能
ETCカード有効期限通知
有効期限通知/抜き忘れ警告 ON/OFF切り替え機能
履歴確認100件
前面操作ボタン
DC12V/24V 兼用
四輪車専用
仕様
全般
本体寸法
(W)70 mm×(D)105 mm×(H)17 mm
アンテナ寸法
(W)32.4 mm×(D)32.4 mm×(H)12.5 mm
アンテナケーブル長
3.5 m (車内専用アンテナ)
本体質量
約93ｇ
LED表示
ETC利用可否、ゲート通過可否など
告知方式
音声・ブザー／LED
入力電圧/消費電流
DC12V/70mA 、 DC24V/40ｍA （待機時）
使用温度範囲
-30 ℃～+85 ℃
JANコード
4560161900244

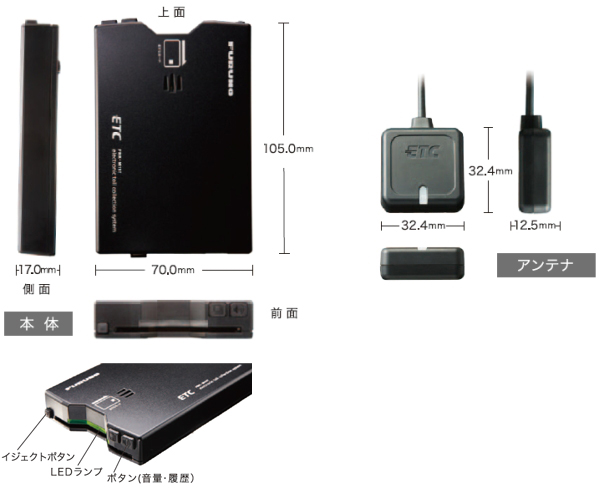

外寸図

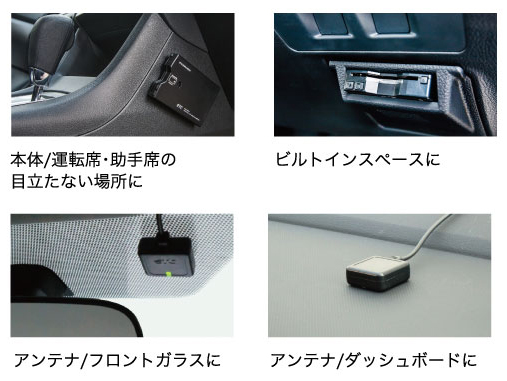

設置イメージ
アンテナ設置条件
フロントガラス貼り付け
- フロントガラス（ルームミラー付近）に貼り付け
- 設置位置が地上2 m以下
- 貼付面の傾斜角が水平面を基準に20°～60°の範囲
- アンテナ部ETCロゴ(LEDランプ側）を車内に見えるように貼り付けてください。
- トラックやバスなど、アンテナ貼付位置が2mを越える、また、フロントガラスのアンテナ貼付面が水平面を基準に20～60°の範囲外になる場合は、ダッシュボード貼り付けを参照のうえダッシュボードへ取り付けてください。
ダッシュボード貼り付け
- 車両の中心から50cm（左右25cm）〔バス・トラック80cm（左右40cm）〕以内の範囲
- フロントガラスからアンテナまで10cm以上
- アンテナユニットのケーブルが出ている面を進行方向にしたとき 左右 0±10°の範囲
- ETCロゴがない面を上となるように貼り付けてください。
- ダッシュボードが車内側に傾いている車両の場合は、アンテナ傾き範囲が水平面より前方方向 0～30°左右 0±10°の範囲になるよう別途(市販品)の取付ステー等を用いて設置条件を満たすように調整してください。
注意
- FNK-M11T以外のアンテナを本体に接続すると故障の原因となる恐れがあります。
- カーナビゲーション装着車への取付の場合、ETC車載器(本体およびアンテナユニット）をGPSアンテナの周囲(10cm以内）およびその真上に取り付けないでください。
- GPSアンテナの取付位置は、車両メーカーおよびカーディーラー店に確認してください。
- 取付面の表面が、本革・木製パネル・布張り等の樹脂でない場合は、表面を傷める場合がありますので貼り付けないでください。
- 両面テープは一度はがすと再度接着することは出来ませんので、ご注意ください。
