マルチGNSSタイミングモジュール 型式 GT-87

GPS+GLONASS同時受信に対応した、時刻用、タイミング同期用のマルチGNSSモジュール

GT-87は、タイミング同期用のマルチGNSSモジュールです。UTC(協定世界時)に同期した高精度のタイムパルス(1PPS）と、タイムパルスにコヒーレントなクロック（例えば10MHz）を出力します。

>> 新製品：GT-88（シングルバンドで1PPS精度 4.5ns未満、市街地マルチパス環境でも高精度なタイミング性能を実現）

2021/10/28（木）開催！　ウェビナー「時刻同期用GNSS受信機の選び方」

タイミング市場

関連コンテンツ

特長

  • マルチGNSS対応! GPSとGLONASSを同時受信

    ・異なる周波数帯の信号を同時に扱うことにより、妨害波に対するロバスト性が向上
    ・SBAS、QZSS対応

  • タイムパルス出力とクロック出力に対応

    ・タイムパルス（1PPS）と低ジッタのクロック（4 kHz～40 MHz 可変）を同時出力
    ・インフラ系にも利用できる高安定な同期システムの構築をサポート

  • UTC 時刻に同期した時刻情報とタイムパルス（1PPS）

    ・1PPS 精度: 15 nsec（1 σ）

  • 1衛星だけの追尾で高精度タイムパルス（1PPS）を出力可能（移動体測位モードを除く）

  • TRAIM機能により信頼性の低い衛星を排除

    →信頼性を求めるインフラ用途に最適

  • ノイズ耐久性能の強化

    機器内部のノイズをカット ＆ ビルの反射波の影響を低減
    ・アンチジャミング
    ・耐マルチパス機能

  • Flash ROM搭載

    機能拡張でき、長期に渡って使用可能

  • 車車間通信／路車間通信での時刻同期や時刻管理にも最適

  • 推奨アンテナと組み合わせて、性能を最大限に発揮

    GLONASS受信に対応。
    高いノイズ耐性とIP67の耐環境性能をもつ、タイミング用途に最適なマルチGNSSアンテナ AU-217はこちら

仕様

全般

受信衛星システム
GPS L1 C/A, GLONASS L1OF, QZSS L1 C/A, SBAS L1 C/A
衛星追尾チャンネル
26 ch （GPS, GLONASS, QZSS, SBAS）
更新周期
1Hz
受信感度
GPS
衛星追尾： -161 dBm
ホットスタート： -161 dBm
ウォームスタート： -147 dBm
コールドスタート： -147dBm
再捕捉： -161 dBm

GLONASS
衛星追尾： -157 dBm
ホットスタート： -157 dBm
ウォームスタート： -143 dBm
コールドスタート： -143 dBm
再捕捉： -157 dBm

*推奨アクティブアンテナ使用時
位置精度 (水平位置)
GPS：2.5m（CEP）
GPS+SBAS：2.0m（CEP）
GPS+SBAS+GLONASS：2.0m（CEP）

*推奨アクティブアンテナ使用時
1PPS精度
15ns（1σ）
クロック出力
4KHz ～ 40MHz
TTFF (Typical)
ホットスタート： <5 秒（@-130 dBm）
ウォームスタート：35 秒（@-130 dBm）
コールドスタート：35 秒（@-130 dBm）

*推奨アクティブアンテナ使用時
供給電圧
DC 3.3V
消費電流
衛星捕捉時：62.5 mA（Low Gain設定）
バックアップ電源
電圧： DC 1.4 - 3.6 V、電流： 9 μA（Typ）
動作温度
-40℃ ~ +85℃
保存温度
-40℃ ~ +85℃
パッケージ
24Pin LCC（Leadless Chip Carrier）
12.2mm × 16.0mm × 2.8mm
プロトコル
eSIP（ NMEA 0183 Ver4.10 準拠）
インターフェイス
UART、タイムパルス（1PPS）、クロック
アンチジャミング
あり
耐マルチパス
あり

外寸図

評価用キット

GT-87 評価用キット


マルチGNSSタイミングモジュール GT-87の性能を評価するための評価用キットです。

特長

  • USBバスパワーからのDC5V電源の供給
  • USBからのシリアル送受信
  • SMAコネクタから1PPS出力
  • SMAコネクタよりアンテナ接続
  • 外寸：(w) 110mm x (D) 112mm x (H) 30mm
  • 重量：約260g
  • 付属品：USBケーブル、GPS-GLONASSアンテナ、CD ROM(専用通信ソフト、USBドライバ、ドキュメント)

オンライン購入

本製品は、電子部品商社の岡本無線電機株式会社が運営する通販サイト「E-JUNCTION」からもご購入いただけます。
同サイトでは評価キットやGNSSアンテナなども取り扱っております。
（本製品の推奨アンテナはAU-217です）

E-JUNCTION

正規代理店が運営するE-JUNCTIONのサービス・サポート資料はこちら(PDF)

お客様導入例

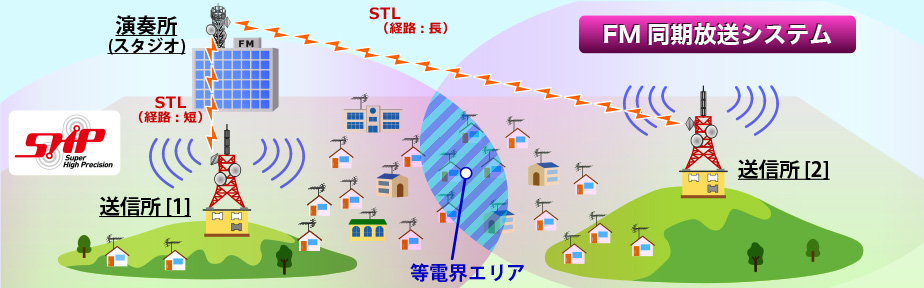

FM同期放送システム


出典元：日本通信機様ホームページ
FM放送において、より広範囲の放送エリアに対応するためには複数の送信所を設置する必要があります。
日本通信機様の「FM同期放送システム」では、弊社のマルチGNSSタイミングモジュール（GTシリーズ）を使用して各送信所からの放送タイミングを調整し、等電界エリアでの音声品質の維持を単一周波数で実現されています。

[マルチGNSSタイミングモジュール] 事例：FM同期放送システム

ウェビナー

無料ウェビナー「時刻同期用GNSS受信機の選び方」を開催します。
時刻同期に興味がある方、時刻同期用GNSS受信機の購入を検討しているが選び方が分からない方など、入門者にもピッタリな内容です。

時刻同期の基礎から実際に購入される際の選び方のポイントまで丁寧にご説明します。
少人数での開催につき、お早めにお申し込みください。

タイトル：時刻同期用GNSS受信機の選び方
日時：10月28日（木）13：10～13：50　※オンライン開催
参加：無料


参加お申込み


時刻同期というワードは最近よく聞くけれど、時刻同期用GNSS受信機ってなに？ 一般的な受信機との違いは？
どのように検討すべきなの？と思われる方は多いのではないでしょうか？


時刻同期に関する情報はニッチであまり出てこない事も多いかと思います。
本ウェビナーではそういった疑問にお答えして最後にはスッキリしていただけるようなものになっております。

ドキュメント、ソフトウェア

本製品を含むGPS/GNSS受信機のドキュメント（仕様書など）、ソフトウェア（モニタソフト、ドライバ）を掲載


GT-87の関連資料

  • 機器仕様書
  • プロトコル仕様書
  • モニタソフト

ダウンロードページへ

カタログほか

お問い合わせ

製品に関するお問い合わせ 新規商談、故障・修理、仕様詳細について

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
