型式 FNK-M09T

生産終了製品

アンテナ分離型、音声案内タイプ

次世代ETC！GPS付き発話型 ETC2.0車載器はこちら FNK-M100（一般用）　FNK-M100RS1（業務用）

音声/ブザー切替え案内タイプ FNK-M11T はこちら

※本製品はETC2.0には対応しておりません。

特長

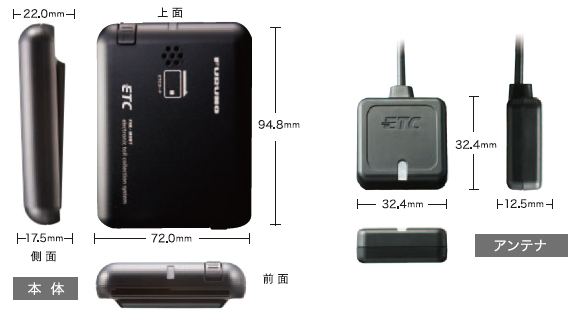

本体寸法

(W)72.0 mm×(D)94.8 mm×(H)22.0 mm (最薄)17.5 mm

アンテナ寸法

(W)32.4 mm×(D)32.4 mm×(H)12.5 mm

アンテナケーブル長

3.5 m (車内専用アンテナ)

本体質量

約70g (電源ケーブル含まず）

LED表示

ETC利用可否、ゲート通過可否など

告知方式

音声／LED

入力電圧/消費電流

DC12V/50mA　、　DC24V/30ｍA　（待機時）

使用温度範囲

-30 ℃～+85 ℃

JANコード

4560161900206

付属品

・取付用両面テープ
・アンテナ用両面テープ
・1Aヒューズ付き電源ケーブル（2ｍ）
・タイラップ
・保証書兼取扱説明書
・アンテナユニット

フロントガラス貼り付け

トラックやバスなど、アンテナ貼付位置が2mを越える、また、フロントガラスのアンテナ貼付面が水平面を基準に20～60°の範囲外になる場合は、ダッシュボード貼り付けを参照のうえダッシュボードへ取り付けてください。

ダッシュボード貼り付け

ダッシュボードが車内側に傾いている車両の場合は、アンテナ傾き範囲が水平面より前方方向 0～30°左右 0±10°の範囲になるよう別途(市販品)の取付ステー等を用いて設置条件を満たすように調整してください。

注意

FNK-M09T以外のアンテナを本体に接続すると故障の原因となる恐れがあります。
カーナビゲーション装着車への取付の場合、ETC車載器(本体およびアンテナユニット）をGPSアンテナの周囲(10cm以内）およびその真上に取り付けないでください。
GPSアンテナの取付位置は、車両メーカーおよびカーディーラー店に確認してください。
取付面の表面が、本革・木製パネル・布張り等の樹脂でない場合は、表面を傷める場合がありますので貼り付けないでください。
両面テープは一度はがすと再度接着することは出来ませんので、ご注意ください。
