- GNSSアンテナ・アクセサリ
型式
AU-117
- 生産終了製品
天候・妨害波など過酷な現場での使用に最適
AUシリーズは、建造物への設置を想定したタイミング・時刻同期用のGNSSアンテナです。耐候性と耐妨害波特性に優れており、GNSS受信機に悪影響を与える電波（放送や衛星通信の電波など）をフィルタリングする機能を持ちます。
AU-117では、着雪による信号減衰を予防するレドームを装備しています。
- GNSS（時刻同期・車載/産業）
特長
地上デジタル放送の用途として、全国の放送局様で多くの実績
防水・耐水形（暴噴流）
TNCコネクタでの接続

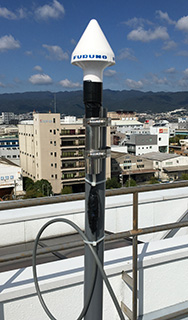

建造物にしっかり固定する取付補助具（オプション）
GNSSアンテナを正しく取付けることで、GNSS受信機が本来の性能を発揮し、受信不良を防ぐことにもつながります。
本アンテナに適した取付補助具はこちら
GNSS受信機を雷サージから保護する同軸アレスタ（オプション）
インフラなど、運用を止めることが許されない環境には同軸アレスタをお使いください。
直撃雷サージ・誘導雷サージに対応し、適切な接地を施すことで最高の雷サージ保護性能を発揮します。
技術資料「サージ保護デバイスの設置方法と試験結果」とあわせてご覧ください。
【概要】直撃雷用（型式：TVA-03C）と誘導雷用（型式：TVA-03V）を例に、その設置方法と、雷インパルス試験の結果をご紹介
推奨商品
Rb/GPS基準周波数発生器（GF-8048/GF-8612/GF-8613/GF-8648）
GPS/GNSSアンテナ比較表
仕様
全般
1575.42MHz ± 1.023MHz
右旋円偏波
2.0dBi 以上（仰角90 度）
-4.0dBi 以上（仰角10 度）
50 Ω
30±5dB
3.5dB 以下
2.0 以下
DC 4 ～ 5.5V
28mA 以下
-25 ～ +70℃
-35 ～ +75℃
95%RH 以下
耐水形（暴噴流）
強電界エリア用
約140g
TNC-J
外寸図
アンテナ設置ガイド
GNSSアンテナを設置する際には、GNSS受信機のアンテナ仕様を満たすよう、同軸ケーブルやアンプなどの部材を選定します。
また、受信機～アンテナ間の電波遅延を考慮する必要もあります。
本資料では、GNSS受信機メーカーの視点で、必要項目の計算方法を具体例と共にご説明しています。
- 総合利得
- 総合NF
- 同軸ケーブルによる電波遅延
GNSS受信機を初めて使われる方には特に参考となります。
複雑な計算式につき、資料ダウンロード特典として「総合利得」「総合NF」計算Excelも準備しました。
フォーム入力で資料・計算Excelともにダウンロードいただけます。
