- 時刻同期用GNSS受信機
型式
GT-86
- 旧製品
GT-86は、高いノイズ耐久性能を備えた、時刻用、タイミング同期用のGPSモジュールです。UTC(協定世界時)に同期した高精度のタイムパルス(1PPS）と、タイムパルスにコヒーレントなクロック（例えば10MHz）を出力します。
>> 新製品：GT-88（シングルバンドで1PPS精度 4.5ns未満、市街地マルチパス環境でも高精度なタイミング性能を実現）
- GNSS（時刻同期・車載/産業）
特長
QZSS、SBAS対応
- 高い測位精度に加えて高速TTFFや高いノイズ耐性など、GPS受信モジュールとしての優れた性能を実現
- Galileo Ready、将来はGalileo対応のマルチGNSS受信モジュールへアップデート可能
タイムパルス出力とクロック出力に対応
- タイムパルス（1PPS）と低ジッタのクロック（4 kHz～40 MHz 可変）を同時出力
- インフラ系にも利用できる高安定な同期システムの構築をサポート
UTC 時刻に同期した時刻情報とタイムパルス（1PPS）
- 1PPS 精度: 15 nsec（1 σ）
1衛星だけの追尾で高精度タイムパルス（1PPS）を出力可能（移動体測位モードを除く）
TRAIM機能により信頼性の低い衛星を排除
→ 信頼性を求めるインフラ用途に最適
ノイズ耐久性能の強化
機器内部のノイズをカット ＆ ビルの反射波の影響を低減
Flash ROM搭載
機能拡張でき、長期に渡って使用可能
車車間通信／路車間通信での時刻同期や時刻管理にも最適
推奨アンテナ
コストパフォーマンスに優れたタイミング用の標準GPSアンテナ GPA-017はこちら
仕様
全般
GPS L1 C/A, QZSS L1 C/A, SBAS L1 C/A
（対応予定）Galileo E1B/E1C、QZSS L1S
16 ch （GPS, QZSS, SBAS）
1Hz
GPS
衛星追尾： -161 dBm
ホットスタート： -161 dBm
ウォームスタート： -147 dBm
コールドスタート： -147dBm
再捕捉： -161 dBm
※推奨アクティブアンテナ使用時
GPS：2.5m（CEP）
GPS+SBAS：2.0m（CEP）
※推奨アクティブアンテナ使用時
15ns（1 σ）
4KHz ～ 40MHz
ホットスタート： <5 秒（@-130 dBm）
ウォームスタート：35 秒（@-130 dBm）
コールドスタート：35 秒（@-130 dBm）
※推奨アクティブアンテナ使用時
DC 3.3V
衛星捕捉時：58.5 mA（Low Gain設定）
電圧： DC 1.4 - 3.6 V、電流： 9 μA（Typ）
-40℃ ~ +85℃
-40℃ ~ +85℃
24Pin LCC（Leadless Chip Carrier）
12.2mm × 16.0mm × 2.8mm
eSIP（ NMEA 0183 Ver4.10 準拠）
UART、タイムパルス（1PPS）、クロック
あり
あり

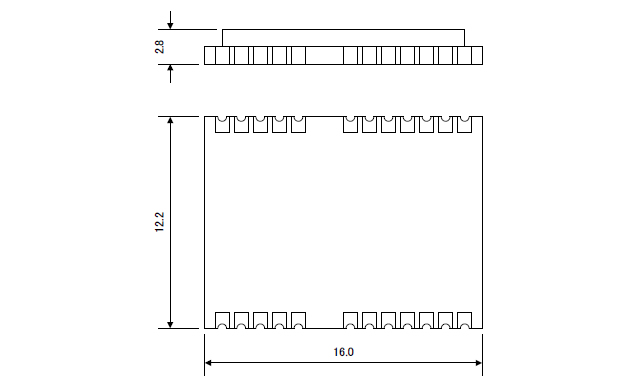

外寸図

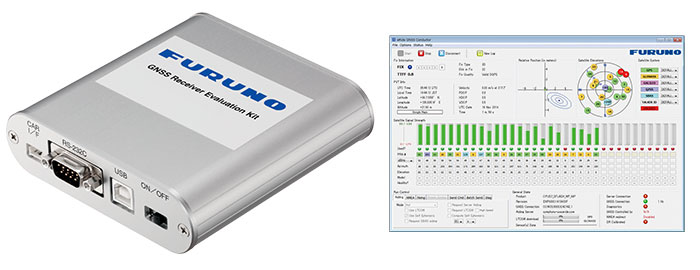

評価用キット
GPSタイミングモジュール GT-86の性能を評価するための評価用キットです。
USBバスパワーからのDC5V電源の供給
USBからのシリアル送受信
SMAコネクタから1PPS出力
SMAコネクタよりアンテナ接続
外寸：(w) 110mm x (D) 112mm x (H) 30mm
重量：約260g
付属品：USBケーブル、GPSアンテナ、CD ROM(専用通信ソフト、USBドライバ、ドキュメント)
各種ダウンロード
| 名称 | 最終更新日 |
|---|---|
| 2016年12月13日 | |
| 2017年08月23日 | |
| 2018年07月26日 | |
| 2018年08月21日 |
| 名称 | 備考 |
|---|---|
|
【動作環境】 |
GNSS製品に関するお問い合わせ
- 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
