ECDIS FMD-3100

ECDISに関連するページ

最新のIMO性能基準に合致、既存船へのECDIS追加装備や換装に適した装備性とシステム統合性を実現

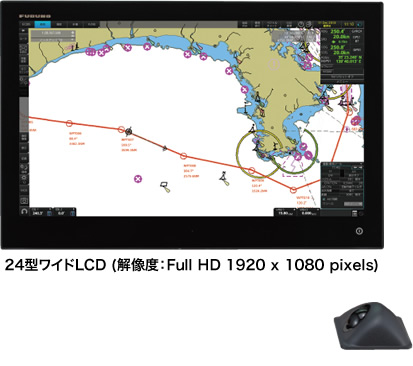

ECDIS FMD-3100

対応チャート一覧

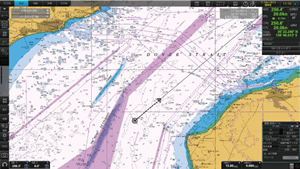

航海用電子海図 (ENC)

航海用電子海図 (ENC)

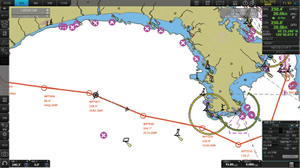

航海用ラスター海図 (RNC)

航海用ラスター海図 (RNC)

  • IHO/S-57 Edition 3 vector chart (IHO S-63 data protection scheme)
    • Admiralty Vector Chart Service by UKHO
    • C-MAP CAES
    • Jeppesen Primar ECDIS Service
  • ARCS raster chart
  • C-MAP Professional+*

* C-MAP Professional+ も表示可能ですが、プライベートチャートのため、紙海図の代替として航海目的に採用することはできません。



Admiralty Information Overlay (AIO)対応

海図刊行後の水路、沿岸、港湾等の状況変化や航海上注意を要する海域の情報を含むUKHO(英国海軍水路部)が発行する最新の水路通報(一時関係通報、小改正通報)を一枚のデータレイヤーとして海図上に重畳表示することが可能です。AIOは、UKHOのAdmiralty Vector Chart Service (AVCS)に含まれる無償のサービスです。

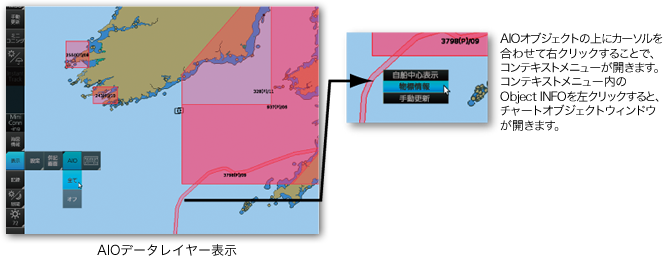

AIOデータレイヤー表示

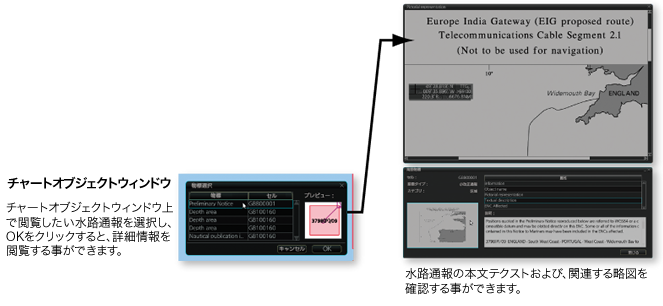

チャートオブジェクトウィンドウ

ユーザーインターフェイス

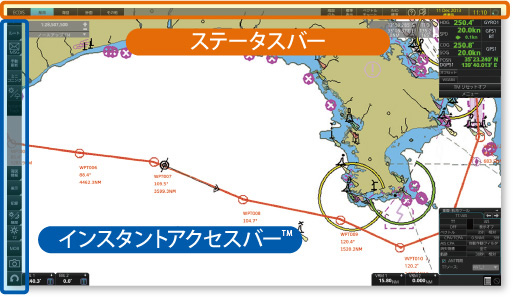

ステータスバーとインスタントアクセスバー™の組み合わせで、必要なタスクを素早く呼び出し、実行可能とするタスクベースのオペレーションスキーム

FMD-3100の操作体系は、操作上必要なタスクに素早くアクセスできるように設計された2つの操作ツール(ステータスバーとインスタントアクセスバー™)を中心に形成されています。画面トップにあるステータスバーは、各動作状態についての情報を、画面左側のインスタントアクセスバー™は、実行可能なタスクが一覧表示されています。これらのツールを活用することで、ユーザーは複雑なメニューの深い階層へアクセスすることなく、操船上必要とされる一連のタスクに素早くアクセスすることが可能となります。





プルダウンメニュー

ボタン右下の が表示されているボタンを左クリックすると、ドロップダウンメニュー(サブレイヤー)が展開、実行可能なタスクが一覧表示され、素早いタスクの実行が可能になります。



特長

単体ECDISとしての使用のみならず、船内に搭載された航海システムへの統合が容易に可能、既存船へのECDIS追加装備や換装に適した機器設計を実現
  • 2つのLANポートを介して、当社レーダーや2台目のECDISへのスムースな統合が可能、4つのシリアル入力ポートで各種航海センサーとの接続が可能
  • 船橋内の装備場所により卓上装備*もフラッシュマウント装備も対応可能な柔軟性を持った装備を実現
卓上装備用ハンガー
卓上装備用ハンガー

*卓上装備用のハンガーが必要になります(オプション)





メインECDISとしても、バックアップECDISとしても活用可能

FMD-3100の2台構成、もしくは、FMD-3200/3300のバックアップECDISとして採用することで、ペーパレスナビゲーション*が実現可能になります。

*ペーパレスナビゲーションの可否については、旗国によって異なるため、旗国海事監督官庁に確認を行ってください。

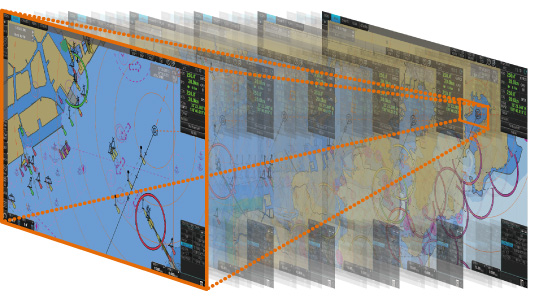

高速プロセッサと強力なグラフィックエンジンによる超高速なチャート描画を実現



Image of





HUB-3000を介してFAR-2107/2807シリーズレーダー、FCR-2109/2809、FAR-3000シリーズチャートレーダーとの LAN接続が可能

レーダー/TTオーバーレイや、ルート情報、目的地情報等の共有が可能になります。

*アナログレーダーとの接続には、オプションのレーダー接続箱 RCB-002が必要になります。



以下のIMO性能基準、及びIEC試験規格に準拠:
  • IMO A.694 (17)
  • IMO MSC.191 (79)
  • IMO MSC.232 (82)
  • IMO MSC.302 (87)
  • IEC 60945 Ed. 4
  • IEC 61162-1 Ed. 5
  • IEC 61162-2 Ed. 1
  • IEC 61162-450 Ed. 1 AMD1
  • IEC 61174 Ed. 4
  • IEC 62288 Ed .2

ソフトウェアバージョン

ソフトバージョン 01.25
01.47
01.63
03.04
03.15
03.19
03.23
03.31
03.33
ECDIS試験規格 IEC 61174 Ed.3 IEC 61174 Ed.4
使用可能チャート (ENC) S-57 Ed. 3.1,
S-57 Ed. 3.1.1 and
S-57 Maintenance Document (Cumulative) No. 8
使用可能チャート (RNC) S-61 Ed. 1.0
ECDIS
プレゼンテーション
ライブラリー
S-52 PresLib Ed. 3.4 S-52 PresLib Ed. 4.0
ECDIS 表示色彩・記号仕様基準 S-52 Ed. 6.0 S-52 Ed. 6.1
ENCデータ保護 S-63 Ed. 1.1.1 S-63 Ed. 1.2.0
IHO CDS適合 S-64 Ed. 2.0.0 S-64 Ed. 3.0.1
※ これらのソフトウェアバージョンはすべてIEC 61174 Ed.4規格に対応しております。そのため、これらのソフトウェア間のアップデートは必要ございません。

ソフトウェアアップグレードのご要望は、弊社営業担当までご連絡ください。
